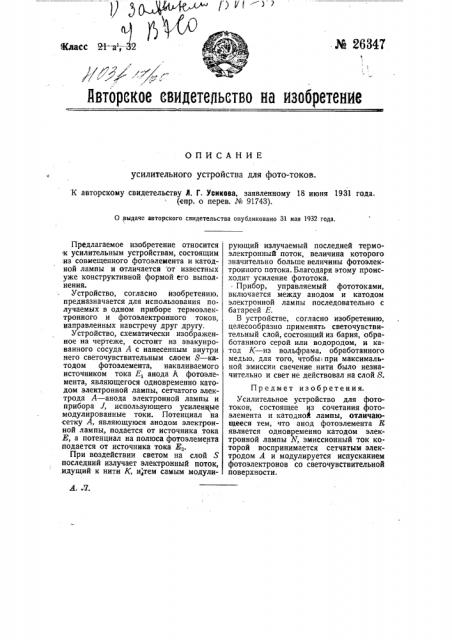

ОПИСАНИЕ усилительного устройства для фото-токов. К авторскому свидетельству А. Г. Усикава, заявленному 18 июня 1931 года. (апр. о перев. № 91743).

О выдаче авторского свидетельства опубликовано 31 мав 1932 года.

Предлагаемое изобретение относится к усилительным устройствам, состоящим

:из совмещенного фотоэлемента и катодной лампы и отличается от известных уже конструктивной формой его выполнения.

Устройство, согласно изобретению, предназначается для использования получаемых в одном приборе термоэлектронного и фотоэлектронного токов, направленных навстречу друг другу.

Устройство, схематически изображенное на чертеже, состоит нз эвакуированного сосуда А с нанесенным внутри чего светочувствительным слоем S — катодом фотоэлемента, накаливаемого источником тока Е, анода А, фотоэлемента, являющегося одновременно катодом электронной лампы, сетчатого электрода А †ано электронной лампы и прибора J, использующего усиленцые модулированные токи. Потенциал на сетку А, являющуюся анодом электронной лампы, подается от источника тока

Е, а потенциал на полюса фотоэлемента подается от источника тока Е,.

При воздействии светом на слой S последний излучает электронный поток, .идущий к нити К, и,тем самым модулирующий излучаемый последней термоэлектронный поток, величина которого значительно больше величины фотоэлектронного потока. Благодаря этому происходит усиление фототока. . Прибор, управляемый фототоками, включается между анодом и катодом электронной лампы последовательно с батареей Е.

В устройстве, согласно изобретению, целесообразно применять светочувствительный слой, состоящий из бария, обработанного серой или водородом, и катод К вЂ” из вольфрама, обработанного медью, для того, чтобы при максимальной эмиссии свечение, нити было незначительно и свет не действовал на слой S.

Предмет изобретения.

Усилительное устройство для фототоков, состоящее из сочетания фотоэлемента и катодной лампы, отличающееся тем, что анод фотоэлемента К является одновременно катодом электронной лампы N, эмиссионный ток которой воспринимается сетчатым электродом А и модулируется испусканием фотоэлектронов со светочувствительной поверхности.
