Реферат

ПЕРЕКРЕСТНАЯ ССЫЛКА НА СООТВЕТСТВУЮЩИЕ ЗАЯВКИ

[0001] Настоящая заявка основана на и заявляет о приоритете по китайской заявке на патент №201410423129.3, поданной 26 августа 2014 г., полное содержание которой включено сюда посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0002] Настоящее изобретение относится к области коммуникационных технологий и, более конкретно, к способу управления яркостью подсветки и устройству управления яркостью подсветки.

УРОВЕНЬ ТЕХНИКИ

[0003] Интеллектуальные устройства часто используются в повседневной жизни в ситуациях со слабым освещением. Свет от ламп подсветки интеллектуального устройства может быть резким в условиях слабого освещения, так что пользователь убавляет яркость ламп подсветки, чтобы лампы подсветки интеллектуального устройства излучали свет с более низкой яркостью, для адаптации к окружающей среде. Однако даже если яркость ламп подсветки интеллектуального устройства была настроена на минимум, пользователь все еще может ощущать резкость подсветки при использовании интеллектуального устройства в темном месте.

[0004] Ток, подаваемый микросхемой управления терминала на лампы подсветки, прямо пропорционален яркости ламп подсветки, и в предшествующем уровне техники ток, подаваемый на лампы подсветки интеллектуального устройства, уменьшается для снижения яркости. Однако если яркость ламп подсветки уменьшается только за счет уменьшения тока, подаваемого на лампы подсветки, отношение сигнал-шум микросхемы управления для подачи тока на лампы подсветки является довольно низким, когда ток, подаваемый на лампы подсветки, снижается до некоторой степени; таким образом, на микросхему управления существенно влияют внешние помехи. Следовательно, когда пользователь устанавливает фиксированную ультранизкую яркость для интеллектуального устройства, микросхема управления интеллектуального устройства может подвергаться внешним помехам, и, следовательно, выходной ток микросхемы управления на лампы подсветки может быть нестабильным. Когда лампы подсветки питаются от нестабильного источника тока, яркость ламп подсветки мерцает с изменением выходного тока микросхемы управления, и, таким образом, лампы подсветки не могут сохранять фиксированную низкую яркость. Мерцание ламп подсветки интеллектуального устройства при низкой яркости не только ухудшает взаимодействие с пользователем, но и сокращает срок службы ламп подсветки из-за работы с нестабильным током.

[0005] Таким образом, технической проблемой, которую необходимо решить, является стабильное излучение света с ультранизкой яркостью лампами подсветки интеллектуального устройства.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0006] Для решения проблем, существующих в предшествующем уровне техники, настоящее изобретение предлагает способ управления яркостью подсветки и устройство управления яркостью подсветки, благодаря которым лампа подсветки интеллектуального устройства может стабильно излучать свет с ультранизкой яркостью.

[0007] Согласно первому объекту вариантов осуществления настоящего изобретения предусмотрен способ управления яркостью подсветки. Способ применяется в терминале, включающем в себя первый узел ламп подсветки и второй узел ламп подсветки, каждый из которых включает в себя множество ламп подсветки, и терминал обеспечивает ток для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки. Способ включает в себя: прием команды управления для регулировки текущего значения яркости до целевого значения яркости; прекращение подачи тока для ламп подсветки первого узла ламп подсветки; определение текущей величины тока, необходимого для ламп подсветки второго узла ламп подсветки для достижения целевого значения яркости; и обеспечение первого целевой величины тока для ламп подсветки второго узла ламп подсветки, если текущее значение яркости превышает первое пороговое значение, а целевое значение яркости меньше первого порогового значения.

[0008] Альтернативно после приема команды управления способ дополнительно включает в себя: определение второй целевой величины тока, необходимого для ламп подсветки первого узла ламп подсветки и ламп подсветки второго узла ламп подсветки для совместного достижения целевого значения яркости, и обеспечение второй целевой величины тока для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, если текущее значение яркости меньше второго порогового значения, а целевое значение яркости превышает второе пороговое значение, причем второе пороговое значение больше или равно первому пороговому значению.

[0009] Альтернативно после приема команды управления, способ дополнительно включает в себя: определение третьей целевой величины тока, необходимого для ламп подсветки первого узла ламп подсветки и ламп подсветки второго узла ламп подсветки для совместного достижения целевого значения яркости, и обеспечение третьей целевой величины тока для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, если текущее значение яркости и целевое значение яркости превышают первое пороговое значение.

[0010] Альтернативно после приема команды управления способ дополнительно включает в себя: определение четвертой целевой величины тока, необходимого для ламп подсветки первого узла ламп подсветки для достижения целевого значения яркости, и обеспечение четвертой целевой величины тока для ламп подсветки первого узла ламп подсветки, если текущее значение яркости и целевое значение яркости меньше первого порогового значения, и только лампы подсветки первого узла ламп подсветки получают ток.

[0011] Альтернативно перед прекращением подачи тока для ламп подсветки первого узла ламп подсветки способ дополнительно включает в себя: определение первого общего времени работы первого узла ламп подсветки и второго общего времени работы второго узла ламп подсветки соответственно; оценку того, превышает ли второе общее время работы первое общее время работу; прекращение подачи тока для ламп подсветки первого узла ламп подсветки, если первое общее время работы превышает второе общее время работы; прекращение подачи тока для ламп подсветки второго узла ламп подсветки, определение пятой целевой величины тока, необходимого для ламп подсветки первого узла ламп подсветки для достижения целевого значения яркости, и обеспечение пятой целевой величины тока для ламп подсветки первого узла ламп подсветки, если первое общее время работы меньше или равно второму общему времени работы.

[0012] Согласно второму объекту вариантов осуществления настоящего изобретения предлагается устройство управления яркостью подсветки, включающее в себя: первый узел ламп подсветки и второй узел ламп подсветки, каждый из которых включает в себя множество ламп подсветки; модуль приема, выполненный с возможностью приема команды управления для регулировки текущего значения яркости до целевого значения яркости; первый модуль исполнения, выполненный с возможностью прекращения подачи тока для ламп подсветки первого узла ламп подсветки, определения первой целевой величины тока, необходимого для ламп подсветки второго узла ламп подсветки для достижения целевого значения яркости, и обеспечения первой целевой величины тока для ламп подсветки второго узла ламп подсветки, если текущее значение яркости превышает первое пороговое значение, а целевое значение яркости меньше первого порогового значения.

[0013] Альтернативно устройство дополнительно включает в себя: второй модуль исполнения, выполненный с возможностью определения второй целевой величины тока, необходимого для ламп подсветки первого узла ламп подсветки и ламп подсветки второго узла ламп подсветки для совместного достижения целевого значения яркости, и обеспечения второй целевой величины тока для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, если текущее значение яркости меньше второго порогового значения, а целевое значение яркости превышает второе пороговое значение, причем второе пороговое значение больше или равно первому пороговому значению.

[0014] Альтернативно устройство дополнительно включает в себя: третий модуль исполнения, выполненный с возможностью определения третьей целевой величины тока, необходимого для ламп подсветки первого узла ламп подсветки и ламп подсветки второго узла ламп подсветки для совместного достижения целевого значения яркости, и обеспечения третьей целевой величины тока для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, если текущее значение яркости и целевое значение яркости превышают первое пороговое значение.

[0015] Альтернативно устройство дополнительно включает в себя: четвертый модуль исполнения, выполненный с возможностью определения четвертой целевой величины тока, необходимого для ламп подсветки первого узла ламп подсветки для достижения целевого значения яркости, и обеспечения четвертой целевой величины тока для ламп подсветки первого узла ламп подсветки, если текущее значение яркости и целевое значение яркости меньше первого порогового значения, и только лампы подсветки первого узла ламп подсветки получают ток.

[0016] Альтернативно устройство дополнительно включает в себя: первый модуль определения, выполненный с возможностью определения первого общего времени работы первого узла ламп подсветки и второго общего времени работы второго узла ламп подсветки соответственно; первый модуль оценки, выполненный с возможностью оценки того, превышает ли второе общее время работы первое общее время работы; пятый модуль исполнения, выполненный с возможностью исполнения первого модуля исполнения, если первое общее время работы превышает второе общее время работы; и для прекращения подачи тока для ламп подсветки второго узла ламп подсветки, определения пятой целевой величины тока, необходимого для ламп подсветки первого узла ламп подсветки для достижения целевого значения яркости, и обеспечения пятой целевой величины тока для ламп подсветки первого узла ламп подсветки, если первое общее время работы меньше или равно второму общему времени работы.

[0017] Согласно третьему объекту вариантов осуществления настоящего изобретения предлагается устройство управления яркостью подсветки, включающее в себя: процессор и память, сконфигурированную для хранения команд, исполняемых процессором, причем процессор сконфигурирован для: приема команды управления для регулировки текущего значения яркости до целевого значения яркости; прекращения подачи тока для ламп подсветки первого узла ламп подсветки, определения первой целевой величины тока, необходимого для ламп подсветки второго узла ламп подсветки для достижения целевого значения яркости, и обеспечения первой целевой величины тока для ламп подсветки второго узла ламп подсветки, если текущее значение яркости превышает первое пороговое значение, а целевое значение яркости меньше первого порогового значения.

[0018] Согласно вариантам осуществления настоящего изобретения техническое решение имеет следующие проявления: целевая величина тока обеспечивается только для ламп подсветки второго узла ламп подсветки, и подача тока к лампам подсветки первого узла ламп подсветки прекращается, когда целевое значение яркость меньше первого порогового значения. Поскольку лампы подсветки лампы первого узла подсветки не излучают свет, потеря яркости должна быть компенсирована за счет увеличения целевой величины тока, подаваемого на лампы подсветки второго узла ламп подсветки, чтобы избежать влияния внешних помех из-за слишком низкого подвода тока. Способ в соответствии с настоящим изобретением позволяет лампам подсветки стабильно излучать свет с ультранизкой яркостью.

[0019] Следует понимать, что предшествующее общее описание и последующее подробное описание являются только иллюстративными и пояснительными, и не ограничивают изобретения, как заявлено.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0020] Прилагаемые чертежи, включенные в документ и составляющие часть данного описания, иллюстрируют варианты осуществления в соответствии с настоящим изобретением и вместе с описанием служат для объяснения принципов настоящего изобретения.

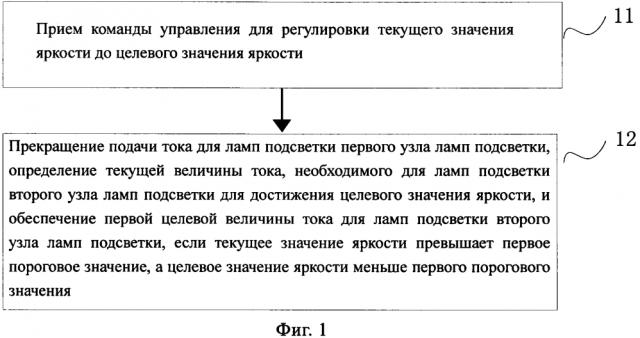

[0021] Фиг. 1 представляет собой блок-схему способа управления яркостью подсветки в соответствии с примерным вариантом осуществления.

[0022] Фиг. 2 представляет собой принципиальную схему устройства управления яркостью подсветки в соответствии с примерным вариантом осуществления.

[0023] Фиг. 3 представляет собой структурную схему устройства управления яркостью подсветки в соответствии с примерным вариантом осуществления.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0024] Ниже будет приведено подробное описание примерных вариантов осуществления, примеры которых проиллюстрированы на прилагаемых чертежах. Следующее описание ссылается на прилагаемые чертежи, на которых одинаковые номера на разных чертежах представляют собой одинаковые или аналогичные элементы, если не указано иное. Реализации, изложенные в последующем описании примерных вариантов осуществления, не являются всеми реализациями, соответствующими изобретению. Они являются просто примерами устройств и способов, которые соответствуют аспектам, связанным с изобретением, как изложено в прилагаемой формуле изобретения.

[0025] Фиг. 1 представляет собой блок-схему способа управления яркостью подсветки в соответствии с примерным вариантом осуществления. Как показано на фиг. 1, способ может применяться в терминале, включающем в себя первый узел ламп подсветки и второй узел ламп подсветки, каждый из которых включает в себя множество ламп подсветки, и терминал обеспечивает ток для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки. Способ в соответствии с настоящим изобретением позволяет лампе подсветки стабильно излучать свет с ультранизкой яркостью. Способ включает в себя следующие этапы.

[0026] На этапе 11 принимается команда управления для регулировки текущего значения яркости до целевого значения яркости.

[0027] Экран терминала оснащен первым узлом ламп подсветки и вторым узлом ламп подсветки. Когда терминал подает ток на первый узел ламп подсветки и второй узел ламп подсветки, множество ламп подсветки, содержащихся в первом узле ламп подсветки и втором узле ламп подсветки, излучают свет для освещения экрана, и, следовательно, пользователь может видеть содержимое на экране. Как правило, при получении команды управления терминал определяет величину тока, соответствующую целевому значению яркости, и обеспечивает первый узел ламп подсветки и второй узел ламп подсветки величиной тока, таким образом, множество ламп первого узла ламп подсветки и второго узла ламп подсветки излучают свет, соответствующий целевому значению яркости.

[0028] Кроме того, команда управления, принимаемая терминалом, может быть отдана пользователем вручную. Например, если пользователь не удовлетворен текущим значением яркости экрана терминала, пользователь может нажать кнопку терминала или коснуться экрана, чтобы ввести команду управления, чтобы отрегулировать текущее значение яркости до целевого значения яркости. Команда управления, принимаемая терминалом, также может быть отдана датчиком в терминале в определенной ситуации. Например, если яркость окружающего света, полученная датчиком света в терминале, меньше определенного порогового значения, то датчик света отправляет на терминал команду управления, чтобы отрегулировать текущее значение яркости до целевого значения яркости.

[0029] Кроме того, текущим значением яркости является значение яркости экрана терминала в настоящее время, а целевым значением яркости является устанавливаемое значение яркости. Если значение яркости экрана терминала достигает максимума, это означает, что терминал обеспечивает максимальный номинальный рабочий ток для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки; если значение яркости экрана терминала достигает минимума, это означает, что терминал обеспечивает минимальный номинальный рабочий ток для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки. Например, значение яркости экрана терминала представлено в процентах, и номинальный рабочий ток, подаваемый терминалом для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, должен находиться в диапазоне от 1 до 20 мА. Терминал может обеспечить лампы подсветки первого узла ламп подсветки и второго узла ламп подсветки током 20 мА, когда значение яркости составляет 100 процентов, током 1 мА, когда значение яркости составляет 5 процентов, и ток 10 мА, когда значение яркости составляет 10 процентов.

[0030] На этапе 12 происходит прекращение подачи тока для ламп подсветки первого узла ламп подсветки, определяется текущая величина тока, необходимого для ламп подсветки второго узла ламп подсветки для достижения целевого значения яркости, и обеспечивается первая целевая величина тока для ламп подсветки второго узла ламп подсветки, если текущее значение яркости превышает первое пороговое значение, а целевое значение яркости меньше первого порогового значения.

[0031] Первое пороговое значение представляет собой заранее заданное значение яркости, и оно меняется с изменением числа ламп подсветки экрана терминала и диапазона номинального рабочего тока лампы подсветки. Первое пороговое значение является критической точкой между работой одного узла ламп подсветки и работой двух узлов ламп подсветки. Когда целевое значение яркости больше или равно первому пороговому значению, лампы подсветки первого узла ламп подсветки и лампы подсветки второго узла ламп подсветки работают одновременно; если целевое значение яркости меньше первого порогового значения, работают лампы подсветки первого узла ламп подсветки или лампы подсветки второго узла ламп подсветки. Если текущее значение яркости превышает первое пороговое значение и целевое значение яркости меньше первого порогового значения, это означает, что терминал подает ток для ламп подсветки первого узла ламп подсветки и ламп подсветки второго узла ламп подсветки одновременно, но один из двух узлов ламп подсветки должен быть отключен; таким образом, можно избежать мерцания или нестабильной яркости света, излучаемого лампами подсветки, так как подаваемый ток является относительно низким для меньшего целевого значения яркости.

[0032] Кроме того, после прекращения подачи тока терминалом для ламп подсветки первого узла ламп подсветки терминал определяет первую целевую величину тока, необходимого для ламп подсветки второго узла ламп подсветки для достижения целевого значения яркости. Количество ламп подсветки второго узла ламп подсветки известно, как и яркость, излучаемая каждой лампой подсветки на миллиампер, и целевое значение яркости; таким образом, первая целевая величина тока для целевого значения яркости может быть определена в соответствии с формулой (A): «количество ламп подсветки × целевая величина тока × значение яркости на миллиампер каждой лампы = целевое значение яркости».

[0033] В нижеследующем приводятся примеры для иллюстрации решения настоящего изобретения. Например, значение яркости экрана терминала представлено в процентах и номинальный рабочий ток, подаваемый терминалом для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, должен находиться в диапазоне от 1 до 20 мА. Когда терминал подает ток менее 1 мА на лампы подсветки первого узла ламп подсветки и лампы подсветки второго узла ламп подсветки, лампы подсветки могут мерцать или яркость ламп подсветки может быть нестабильной. Есть шесть ламп подсветки в первом узле ламп подсветки и шесть ламп подсветки во втором узле ламп подсветки; яркость на миллиампер каждой лампы подсветки составляет 0,4%; текущее значение яркости составляет 10%, величина тока в настоящее время составляет 2 мА и целевое значение яркости составляет 3,75%. В соответствии с формулой (А): «количество ламп подсветки × целевая величина тока × значение яркости на миллиампер каждой лампы = целевое значение яркости», первое пороговое значение = количество ламп подсветки (12) × целевая величина тока (1 мА) × значение яркости на миллиампер каждой лампы (0,4%) = 4,8%; таким образом, первое пороговое значение составляет 4,8%. Текущее значение яркости на 10% больше, чем первое пороговое значение 4,8%, а целевое значение яркости 3,75% меньше, чем первое пороговое значение 4,8%, так что подача тока к шести лампам подсветки первого узла ламп подсветки должна быть прекращена, и должна быть определена первая целевая величина тока, необходимого для шести ламп подсветки второго узла ламп подсветки, чтобы достичь целевого значения яркости целевого 3,75%. Для вычисления первой целевой величины тока формула (В): «целевая величина тока = целевое значение яркости ÷ (количество ламп подсветки × значение яркости на миллиампер каждой лампы)» может быть выведена из формулы (А): «количество ламп подсветки × целевая величина тока × значение яркости на миллиампер каждой лампы = целевое значение яркости», и в соответствии с формулой (В) целевая величина тока = целевое значение яркости (3,75%) ÷ (количество ламп подсветки (6) × значение яркости на миллиампер каждой лампы (0,4%)) = 1,56 мА. Таким образом, терминал будет подавать целевой ток 1,56 мА на шесть ламп подсветки второго узла ламп подсветки. Так как целевая величина тока 1,56 мА больше 1 мА, свет, излучаемый из шести ламп подсветки во втором узле ламп подсветки, не будет мигать и яркость света не будет нестабильной.

[0034] В варианте осуществления настоящего изобретения, показанном на фиг. 1: целевая величина тока обеспечивается только для ламп подсветки второго узла ламп подсветки, и подача тока к лампам подсветки первого узла ламп подсветки прекращается, когда целевое значение яркость меньше первого порогового значения. Поскольку лампы подсветки лампы первого узла подсветки не излучают свет, потеря яркости должна быть компенсирована за счет увеличения целевой величины тока, подаваемого на лампы подсветки второго узла ламп подсветки, чтобы избежать влияния внешних помех из-за слишком низкого подвода тока. Таким образом, способ в соответствии с настоящим изобретением позволяет лампам подсветки стабильно излучать свет с ультранизкой яркостью.

[0035] В альтернативном варианте осуществления настоящего изобретения после этапа 11 способ, предлагаемый настоящим изобретением, дополнительно включает в себя следующие этапы: определение второй целевой величины тока, необходимого для ламп подсветки первого узла ламп подсветки и ламп подсветки второго узла ламп подсветки для совместного достижения целевого значения яркости, и обеспечение второй целевой величины тока для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, если текущее значение яркости меньше второго порогового значения, а целевое значение яркости превышает второе пороговое значение, причем второе пороговое значение равно первому пороговому значению. Таким образом, когда второе пороговое значение равно первому пороговому значению и текущее значение яркости меньше второго порогового значения, а целевое значение яркости выше второго порогового значения, что означает, что терминал подает ток только на лампы подсветки первого узла ламп подсветки или только лампы подсветки второго узла ламп подсветки, должен быть включен другой узел ламп подсветки, чтобы обеспечить яркость экрана терминала согласно целевой яркости.

[0036] Например, значение яркости экрана терминала представлено в процентах, терминал должен подавать ток только на лампы подсветки первого узла ламп подсветки и номинальный рабочий ток, подаваемый терминалом для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, должен находиться в диапазоне от 1 до 20 мА. Когда терминал подает ток менее 1 мА на лампы подсветки первого узла ламп подсветки и лампы подсветки второго узла ламп подсветки, лампы подсветки могут мерцать или яркость ламп подсветки может быть нестабильной. Есть шесть ламп подсветки в первом узле ламп подсветки и шесть ламп подсветки во втором узле ламп подсветки; яркость на миллиампер каждой лампы подсветки составляет 0,4%; текущее значение яркости составляет 3,75%, величина тока в настоящее время составляет 1,56 мА и целевое значение яркости составляет 10%. В соответствии с формулой (А): «количество ламп подсветки × целевая величина тока × значение яркости на миллиампер каждой лампы = целевое значение яркости», первое пороговое значение = количество ламп подсветки (12) × целевая величина тока (1 мА) × значение яркости на миллиампер каждой лампы (0,4%) = 4,8%; таким образом, первое пороговое значение составляет 4,8%; первое пороговое значение равно второму пороговому значению, и, следовательно, второе пороговое значение составляет 4,8%. Текущее значение яркости 3,75% меньше второго порогового значения 4,8%, а целевое значение яркости 10% больше второго порогового значения 4,8%, так необходимо определить вторую целевую величину тока, необходимого для шести ламп подсветки первого узла ламп подсветки и шести ламп подсветки второго узла ламп подсветки, чтобы совместно достичь целевого значения яркости 10%, и вторая целевая величина тока обеспечивается для шести ламп подсветки первого узла ламп подсветки и шести ламп подсветки второго узла ламп подсветки. Для вычисления второй целевой величины тока формула (В): «целевая величина тока = целевое значение яркости ÷ (количество ламп подсветки × значение яркости на миллиампер каждой лампы)» может быть выведена из формулы (А): «количество ламп подсветки × целевая величина тока × значение яркости на миллиампер каждой лампы = целевое значение яркости», и в соответствии с формулой (В) целевая величина тока = целевое значение яркости (10%) (количество ламп подсветки (12) × значение яркости на миллиампер каждой лампы (0,4%)) = 2 мА. Таким образом, терминал будет подавать целевой ток 2 мА на шесть ламп подсветки первого узла ламп подсветки и шесть ламп подсветки второго узла ламп подсветки. Поскольку целевая величина тока 2 мА больше 1 мА, свет, излучаемый из шести ламп подсветки первого узла ламп подсветки и шести ламп подсветки второго узла ламп подсветки, не будет мерцать и яркость света не будет нестабильной; кроме того, экран терминала может обеспечивать яркость согласно целевой яркости.

[0037] В альтернативном варианте осуществления настоящего изобретения после этапа 11 способ, предлагаемый настоящим изобретением, дополнительно включает в себя следующие этапы: определение второй целевой величины тока, необходимого для ламп подсветки первого узла ламп подсветки и ламп подсветки второго узла ламп подсветки для совместного достижения целевого значения яркости, и обеспечение второй целевой величины тока для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, если текущее значение яркости меньше второго порогового значения, а целевое значение яркости превышает второе пороговое значение, причем второе пороговое значение превышает первое пороговое значение. Таким образом, когда второе пороговое значение превышает первое пороговое значение и текущее значение яркости меньше второго порогового значения, а целевое значение яркости выше второго порогового значения, что означает, что терминал подает ток только на лампы подсветки первого узла ламп подсветки или только лампы подсветки второго узла ламп подсветки, должен быть включен другой узел ламп подсветки, чтобы обеспечить яркость экрана терминала согласно целевому значению яркости. Кроме того, между первым пороговым значением и вторым пороговым значением расположена буферная зона; таким образом, когда целевое значение яркости попадает в буферную зону, терминал может оставаться в исходном режиме управления без частого переключения между работой одного узла ламп подсветки и работой двух узлов ламп подсветки или наоборот.

[0038] Например, значение яркости экрана терминала представлено в процентах, терминал должен подавать ток только на лампы подсветки первого узла ламп подсветки и номинальный рабочий ток, подаваемый терминалом для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, должен находиться в диапазоне от 1 до 20 мА. Когда терминал подает ток менее 1 мА на лампы подсветки первого узла ламп подсветки и лампы подсветки второго узла ламп подсветки, лампы подсветки могут мерцать или яркость ламп подсветки может быть нестабильной. Есть шесть ламп подсветки в первом узле ламп подсветки и шесть ламп подсветки во втором узле ламп подсветки; яркость на миллиампер каждой лампы подсветки составляет 0,4%; текущее значение яркости составляет 3,75%, величина тока в настоящее время составляет 1,56 мА и целевое значение яркости составляет 10%. В соответствии с формулой (А): «количество ламп подсветки × целевая величина тока × значение яркости на миллиампер каждой лампы = целевое значение яркости», первое пороговое значение = количество ламп подсветки (12) × целевая величина тока (1 мА) × значение яркости на миллиампер каждой лампы (0,4%) = 4,8%; таким образом, первое пороговое значение составляет 4,8%, и второе пороговое значение устанавливается на 8%. Текущее значение яркости 3,75% меньше второго порогового значения 8%, а целевое значение яркости 10% больше второго порогового значения 8%, так необходимо определить вторую целевую величину тока, необходимого для шести ламп подсветки первого узла ламп подсветки и шести ламп подсветки второго узла ламп подсветки, чтобы совместно достичь целевого значения яркости 10%, и вторая целевая величина тока обеспечивается для шести ламп подсветки первого узла ламп подсветки и шести ламп подсветки второго узла ламп подсветки. Для вычисления второй целевой величины тока формула (В): «целевая величина тока = целевое значение яркости (количество ламп подсветки × значение яркости на миллиампер каждой лампы)» может быть выведена из формулы (А): «количество ламп подсветки × целевая величина тока × значение яркости на миллиампер каждой лампы = целевое значение яркости», и в соответствии с формулой (В) целевая величина тока = целевое значение яркости (10%) ÷ (количество ламп подсветки (12) × значение яркости на миллиампер каждой лампы (0,4%)) = 2 мА. Таким образом, терминал будет подавать целевой ток 2 мА на шесть ламп подсветки первого узла ламп подсветки и шесть ламп подсветки второго узла ламп подсветки. Поскольку целевая величина тока 2 мА больше 1 мА, свет, излучаемый из шести ламп подсветки первого узла ламп подсветки и шести ламп подсветки второго узла ламп подсветки, не будет мерцать и яркость света не будет нестабильной; кроме того, экран терминала может обеспечивать яркость согласно целевому значению яркости. Кроме того, буферная зона между первым пороговым значением 4,8% и вторым пороговым значением 8% находится в диапазоне 4,8%-8%; таким образом, когда целевое значение яркости попадает в буферную зону, терминал может оставаться в исходном режиме управления без частого переключения между работой одного узла ламп подсветки и работой двух узлов ламп подсветки или наоборот.

[0039] В альтернативном варианте осуществления настоящего изобретения после этапа 11 способ, предлагаемый настоящим изобретением, дополнительно включает в себя следующие этапы: определение третьей целевой величины тока, необходимого для ламп подсветки первого узла ламп подсветки и ламп подсветки второго узла ламп подсветки для совместного достижения целевого значения яркости, и обеспечение третьей целевой величины тока для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, если текущее значение яркости и целевое значение яркости превышают первое пороговое значение. Таким образом, когда текущее значение яркости и целевое значение яркости превышают первое пороговое значение, нет необходимости переключаться с работы двух узлов ламп подсветки на работу одного узла ламп подсветки, но только требуется переключить величину тока двух узлов ламп подсветки.

[0040] Например, значение яркости экрана терминала представлено в процентах, терминал должен одновременно подавать ток на лампы подсветки первого узла ламп подсветки и лампы подсветки второго узла ламп подсветки и номинальный рабочий ток, подаваемый терминалом для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, должен находиться в диапазоне от 1 до 20 мА. Когда терминал подает ток менее 1 мА на лампы подсветки первого узла ламп подсветки и лампы подсветки второго узла ламп подсветки, лампы подсветки могут мерцать или яркость ламп подсветки может быть нестабильной. Есть шесть ламп подсветки в первом узле ламп подсветки и шесть ламп подсветки во втором узле ламп подсветки; яркость на миллиампер каждой лампы подсветки составляет 0,4%; текущее значение яркости составляет 20%, величина тока в настоящее время составляет 4,16 мА и целевое значение яркости составляет 30%. В соответствии с формулой (А): «количество ламп подсветки × целевая величина тока × значение яркости на миллиампер каждой лампы = целевое значение яркости», первое пороговое значение = количество ламп подсветки (12) × целевая величина тока (1 мА) × значение яркости на миллиампер каждой лампы (0,4%) = 4,8%; таким образом, первое пороговое значение составляет 4,8%. Текущее значение яркости 20% и целевое значение яркости 30% превышают первое пороговое значение 4,8%, поэтому нет необходимости переключаться с работы двух узлов ламп подсветки на работу одного узла ламп подсветки, но только требуется переключить величину тока двух узлов ламп подсветки. Для вычисления третьей целевой величины тока формула (В): «целевая величина тока = целевое значение яркости ÷ (количество ламп подсветки × значение яркости на миллиампер каждой лампы)» может быть выведена из формулы (А): «количество ламп подсветки × целевая величина тока × значение яркости на миллиампер каждой лампы = целевое значение яркости», и в соответствии с формулой (В) целевая величина тока = целевое значение яркости (30%) (количество ламп подсветки (12) × значение яркости на миллиампер каждой лампы (0,4%)) = 6,25 мА. Таким образом, терминал будет подавать целевой ток 6,25 мА на шесть ламп подсветки первого узла ламп подсветки и шесть ламп подсветки второго узла ламп подсветки.

[0041] В альтернативном варианте осуществления настоящего изобретения после этапа 11 способ, предлагаемый настоящим изобретением, дополнительно включает в себя следующие этапы: определение четвертой целевой величины тока, необходимого для ламп подсветки первого узла ламп подсветки для достижения целевого значения яркости, и обеспечение четвертой целевой величины тока для ламп подсветки первого узла ламп подсветки, если текущее значение яркости и целевое значение яркости меньше первого порогового значения, и только лампы подсветки первого узла ламп подсветки получают ток. Таким образом, когда текущее значение яркости и целевое значение яркости меньше первого порогового значения, нет необходимости переключаться с работы одного узла ламп подсветки на работу двух узлов ламп подсветки, но только требуется переключить величину тока, подаваемого на первый узел ламп подсветки.

[0042] Например, значение яркости экрана терминала представлено в процентах, терминал должен подавать ток только на лампы подсветки первого узла ламп подсветки и номинальный рабочий ток, подаваемый терминалом для ламп подсветки первого узла ламп подсветки и второго узла ламп подсветки, должен находиться в диапазоне от 1 до 20 мА. Когда терминал подает ток менее 1 мА на лампы подсветки первого узла ламп подсветки и лампы подсветки второго узла ламп подсветки, лампы подсветки могут мерцать или яркость ламп подсветки может быть нестабильной. Есть шесть ламп подсветки в первом узле ламп подсветки и шесть ламп подсветки во втором узле ламп подсветки; яркость на миллиампер каждой лампы подсветки составляет 0,4%; текущее значение яркости составляет 3%, величина тока в настоящее время составляет 1,25 мА и целевое значение яркости составляет 4%. В соответствии с формулой (А): «количество ламп подсветки × целевая величина тока × значение яркости на миллиампер каждой ламп
