Устройство для образования скважин
Иллюстрации
Реферат
ь
- I

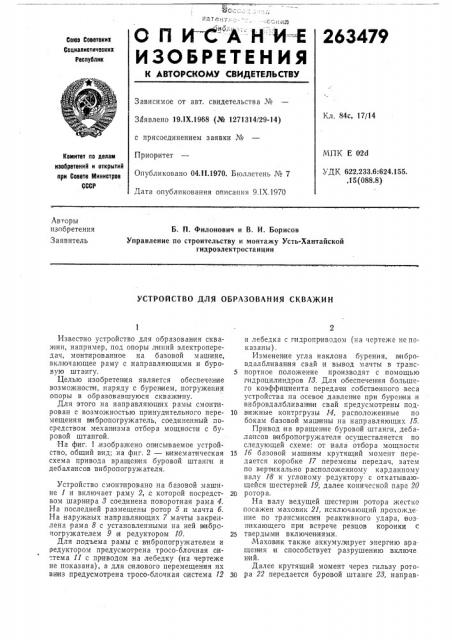

С П И ("" А Н-И==Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
263479
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 19.1Х.1968 (№ 1271314/29-14) с присоединением заявки №
Кл. 84с, 17/14
МПК Е 02d
УДК 622.233.6:624,155. ,15 (088.8) Приоритет
Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 04.!1.1970. Бюллетень № 7
Дата опубликования описания 9.IX.1970
Авторы изобретения
Заявитель
Б, П. Филоиович и В. И. Борисов
Управление по строительству и монтажу Усть-Хантайской гидроэлектростанции
УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ СКВА)КИ Н
Известно устройство для образования скваж ин, например, под опоры линий электропередач, монтированное на базовой машине, включающее раму с направляющими и буровую штангу. 5
Целью изобретения является обеспечение возможности, наряду с бурением, погружения опоры в образовавшуюся скважину.
Для этого на направляющих рамы смонтирован с возможностью принудительного пере- 10 мещения вибропогружатель, соединенный посредством механицизма отбора мощности с буровой штангой.
IHa фиг. 1,изображено описываемое устройство, общий вид; на фиг. 2 — к инематическая 15 схема привода вращения буровой штанги и деб ал ансов виб ропогружателя.
Устройство смонтировано на базовой машине 1 и включает раму 2, .с которой посредст- 20 вом шарнира 8 соединена поворотная рама 4.
На последней размещены ротор б,и мачта б.
На наружных направляющих 7 мачты закреплена рама 8 с установленными на ней âIèáðîпогружателем 9 и редуктором 10. 25
Для подъема рамы с вибропогружателем и редуктором предусмотрена тросо-блочная си"тема П с пр иводом iHB лебедку (на чертеже не показана), а для силового перемещения их вы из предусмотрена тросо-блочная система 12 30 и лебедка с гидроприводом (на чертеже не показаны).
Изменен не угла наклона бурения, в ибровдалбл ивания свай и вывод мачты в транспортное положение производят с помощью гидроцилиндров И. Для обеспечения большего коэффициента передачи собственного веса устройства на осевое давление при буренкин и вибровдалбливан ии свай предусмотрены подвижные контргрузы 14, расположенные по бокам базовой машкины на направляющих 15.
Привод на вращение буровой штанги, деоалансов в ибропогружателя осуществляется по следующей схеме: от вала отбора мощности
lб базовой машкины крутящий момент передается коробке 17 перемены передач, затем по вертикально расположенному карданному валу 18 к угловому редуктору с откатывающейся шестерней 19, далее конической паре 20 ротора.
На валу ведущей шестерни ротора жестка посажен маховик 21, исключающий прохожде. ние по трансмиссии реактивного удара, возникающего прои встрече резцов коронки с твердым и включениями.
Маховик также аккумулирует энергию вра. щения и способствует разрушению включе н ий.
Далее крутящий момент через гильзу ротора 22 передается буровой штанге 28, направ263479
Фиг, 1 ляемой в верхней части вертлюгом 24, перемещающимся по внутренним направляющим м ачты 25.
Крутящий момент к дебалансам 26 передается от буровой штанги посредством шестерни 27 карда нного вала 28 конической пары 29.
Шестерня 80 может выводиться из зацеплен ия с другими шестернями редуктора, это обеспечит отключение вибропогружателя при вращательном буренкин (вращение штанги 23).
Для силового перемещения буровой штанги ни из на забой скважины предусмотрена тросо-блочная система 81, а для подъема штанги предусмотрена тросо-блочная система
32 и лебедка (на чертеже не показана).
Силовое перемещение вниз штанги и вибропогружателя может осуществляться от одной лебедки с гидропр иводом. Аналогичное решение может быть .принято для подъема буровой штанги вибропогружателя.
Предмет,из о бр етен и я
Устройство для образования скважин, например, под опоры линий электропередач, мон10 тированное на базовой машине, включающее раму с направляющими и буровую штангу, отличающееся тем, что, с целью погружения опоры в образовавшуюся скважину, на направляющ их рамы смонтирован с возможно15 стью принудительного перемещения вибропогружатель, соединенный посредством меканизма отбора мощности с буровой штанго"
263479
Фиг. 2
