Устройство обработки информации и способ обработки информации

Устройство обработки информации и способ обработки информации

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение касается устройств обработки информации и способов обработки информации и, более конкретно, устройства обработки информации и способа обработки информации, которые применимы в случае, когда прикладную программу выполняют в соответствии с воспроизведением содержания, такого как телевизионная программа.

Уровень техники

Для пользы, например, зрителей телевизионной программы на экранах может показываться информация (об актерах, краткое описание, рекламный анонс или подобное), касающаяся ТВ (телевизионной) программы в эфире, и информация (такая как новости, прогнозы погоды или информация о дорожной ситуации), которая непосредственно не относится к ТВ программе (здесь и далее называется телевизионной программой), но полезна зрителям.

Для реализации этого, ТВ приемнику или подобному устройству передают команду на получение и выполнение специальной прикладной программы (здесь и далее просто называется приложением) в соответствии с ходом воспроизведения телевизионной программы. В таких регионах, как Япония и Европа, указанное уже реализовано путем передачи команды и приложения с использованием полосы для передачи данных с сигналами ТВ вещания (смотри, например, патентный документ 1).

С другой стороны, в Соединенных Штатах для сигналов ТВ вещания не установлено никакой полосы для передачи данных и не установлено никакого способа замены. Следовательно, приложение не может быть выполнено в соответствии с ходом воспроизведения телевизионной программы.

В Соединенных Штатах количество домохозяйств, просматривающих телевизионные программы по кабельному ТВ или интернет-телевидению или подобному, больше количества домохозяйств, просматривающих телевизионные программы непосредственно принимая волны ТВ вещания с помощью ТВ приемника. Для кабельного ТВ или интернет-телевидения имеют место случаи, когда из сигналов ТВ вещания извлекают только сигналы изображений и звука телевизионной программы и их распределяют. Следовательно, даже если в Соединенных Штатах была бы установлена полоса для передачи данных для сигналов ТВ вещания, нет гарантии того, что сигналы передачи данных, содержащие данные приложений, будут передаваться на приемные устройства.

Более того, в настоящее время существует потребность в выполнении приложения в соответствии с ходом воспроизведения нужного содержания, который не обязательно является телевизионной программой в эфире, в случае, когда просматривают материал, такой как записанная телевизионная программа, видео, воспроизводимое с носителя информации с большой плотностью записи, такого как DVD или BD, или движущееся изображение, загруженное из интернета.

Для удовлетворения этой потребности, необходимо идентифицировать просматриваемый материал. В качестве способа реализации указанного существует ACR (автоматическое распознавание содержания) технология и ACR сервисы, использующие ACR технологию (смотри, например, патентный документ 2).

ACR сервис реализуют с помощью ACR клиента и ACR сервера. В ACR клиенте, установленном на ТВ приемнике или подобном устройстве, извлекают характерные данные (такие как водяной знак или контрольная сумма) из просматриваемого в текущий момент содержания, уведомляют ACR сервер о характерных данных и запрашивают идентификацию содержания. В ACR сервере сравнивают полученные характерные данные с характерными данными материалов, ранее зарегистрированных в базе данных, и идентифицируют содержание, просматриваемое на ТВ приемнике или подобном устройстве. Далее, ACR клиенту возвращают в качестве ACR ответа метаданные, касающиеся идентифицированного содержания, и приложение (здесь и далее называется связанным приложением), которые необходимо выполнить одновременно с содержанием.

В ACR клиенте, который принял ответ, получают связанное приложение от заранее заданного сервера и выполняют связанное приложение.

Список цитируемой литературы

Патентные документы

Патентный документ 1: Открытая заявка на патент Японии №2006-50237

Патентный документ 2: Открытая заявка на патент Японии №2012-168801

Раскрытие изобретения

Задачи, решаемые изобретением

В случае реализации описанного выше ACR сервиса, ACR сервисом необходимо управлять с соблюдением прав соответствующих владельцев авторских прав на содержание и связанное приложение. Для программ телевизионного вещания и содержания носителей информации с большой плотностью записи или подобных установлен способ защиты авторских прав.

Тем не менее, в принудительном порядке не установлено никакого способа для защиты авторских прав на содержание, относящееся к ACR сервисам и соответствующим связанным приложениям. Также существуют случаи, когда владельцы авторских прав на содержание и соответствующее связанное приложение являются разными лицами и может быть выполнен ACR сервис, который запускает связанное приложение способом, который не предусмотрен владельцем авторских прав на содержание. С этой точки зрения существует настоятельная потребность в принудительном способе защиты авторских прав на содержание и соответствующие связанные приложения и правилах управления связанными приложениями на рынке.

Некоторые владельцы авторских прав начали настаивать на авторских правах не только на содержание, но также на характерные данные, извлекаемые из содержания. В этом случае в ACR сервисе, характерные данные, извлекаемые из содержания, используют без разрешения владельцев авторских прав на содержание, в результате может возникнуть проблема нарушения права владельца авторских прав на содержание.

Настоящее изобретение предложено с учетом этих обстоятельств и нацелено на реализацию ACR сервисов без каких-либо нарушений прав соответствующих владельцев авторских прав на содержание и связанные приложения.

Решение задач

Устройство обработки информации, в качестве первого аспекта настоящего изобретения, содержит: блок управления содержанием для управления первым содержанием, просматриваемым на стороне устройства воспроизведения содержания, выполненного с возможностью воспроизведения содержания; блок базы данных для генерирования контрольных данные и помещения сгенерированных контрольных данных в базу данных, при этом контрольные данные сгенерированы посредством связывания первых характерных данных, извлеченных из первого содержания, с информацией управления правами для первых характерных данных и идентификатором содержания, представляющим первое содержание, из которого извлечены первые характерные данные, причем первые характерные данные указывают характерные признаки первого содержания; и блок идентификации для идентификации содержания и возврата ответа, указывающего результат идентификации, получаемого посредством обращения к контрольным данным блока базы данных в ответ на запрос, содержащий вторые характерные данные, извлеченные из второго содержания, просматриваемого пользователем устройства воспроизведения содержания, при этом запрос передают от стороны устройства воспроизведения содержания, а вторые характерные данные указывают характерные признаки второго содержания.

Первые характерные данные контрольных данных могут быть зашифрованы, а блок базы данных выполнен с возможностью расшифровки зашифрованных первых характерных данных в ходе процесса аутентификации с блоком управления содержания.

Информация управления правами для первых характерных данных может содержать элемент для выбора существующего способа управления правами для первых характерных данных.

Информация управления правами для первых характерных данных может дополнительно содержать элемент для произвольной установки способа управления правами для первых характерных данных.

Способ обработки информации, в качестве первого аспекта настоящего изобретения, является способом обработки информации, реализованным в устройстве обработки информации, и включает в себя следующее: этап формирования базы данных, на котором генерируют контрольные данные и помещают сгенерированные контрольные данные в базу данных, при этом контрольные данные генерируют посредством связывания первых характерных данных, извлеченных из первого содержания, с информацией управления правами для первых характерных данных и идентификатором содержания, представляющим первое содержание, из которого извлечены первые характерные данные, первое содержание просматривают на стороне устройства воспроизведения содержания, выполненного с возможностью воспроизведения содержания, первые характерные данные указывают характерные признаки первого содержания; и этап идентификации, на котором идентифицируют содержание и возвращают ответ, указывающий результат идентификации, получаемый путем обращения к контрольным данным базы данных в ответ на запрос, содержащий вторые характерные данные, извлеченные из второго содержания, просматриваемого пользователем устройства воспроизведения содержания, при этом запрос передают от стороны устройства воспроизведения содержания, а вторые характерные данные указывают характерные признаки второго содержания,

этап генерирования базы данных и этап идентификации осуществляют в устройстве обработки информации.

В первом аспекте настоящего изобретения контрольные данные генерируют путем связывания первых характерных данных, извлеченных из первого содержания, с информацией управления правами для первых характерных данных и идентификатора содержания, представляющего первое содержание, из которого извлечены первые характерные данные, и сгенерированные контрольные данных помещают в базу данных. Первое содержание может быть просмотрено на стороне устройства воспроизведения содержания, которое воспроизводит содержание, и первые характерные данные указывают характерные признаки первого содержания. Также в ответе на запрос, содержащий вторые характерные данные, извлеченные из второго содержания, просматриваемого пользователем устройства воспроизведения содержания, содержание идентифицируют путем обращения к контрольным данным базы данных, и возвращают ответ, указывающий результат идентификации. Запрос передают от стороны устройства воспроизведения содержания, и вторые характерные данные указывают характерные признаки второго содержания.

Первое устройство обработки информации во втором аспекте настоящего изобретения содержит: блок управления содержанием для управления первым содержанием, просматриваемым на стороне устройства воспроизведения содержания, выполненного с возможностью воспроизведения содержания; блок базы данных для генерирования контрольных данных и помещения сгенерированных контрольных данных в базу данных, при этом контрольные данные генерируют посредством связывания первых характерных данных, извлеченных из первого содержания, с идентификатором содержания, идентификатором приложения и информацией управления предоставлением, при этом идентификатор содержания представляет первое содержание, из которого извлечены первые характерные данные, идентификатор приложения представляет приложение, которое должно быть выполнено на стороне устройства воспроизведения содержания в соответствии с ходом воспроизведения первого содержания, когда первое содержание просматривают на стороне устройства воспроизведения содержания, информация управления предоставлением адаптирована для управления предоставлением приложения, первые характерные данные указывают характерные признаки первого содержания; и блок идентификации для идентификации содержания и возврата ответа, указывающего результат идентификации, получаемый посредством обращения к контрольным данным блока базы данных в ответ на запрос, содержащий вторые характерные данные, извлеченные из второго содержания, просматриваемого пользователем устройства воспроизведения содержания, при этом запрос передают от стороны устройства воспроизведения содержания, а вторые характерные данные указывают характерные признаки второго содержания.

Информация управления предоставлением может содержать, по меньшей мере, один элемент для ограничения работы устройства как пункта назначения вывода изображения из приложения, и/или элемент ограничения наложения изображения из приложения и изображения из содержания.

Первый способ обработки информации во втором аспекте настоящего изобретения, является способом обработки информации, реализованным в устройстве обработки информации, и включает в себя: этап формирования базы данных, на котором генерируют контрольные данные и помещают сгенерированные контрольные данные в базу данных, при этом контрольные данные генерируют путем связывания первых характерных данных, извлеченных из первого содержания, с идентификатором содержания, идентификатором приложения и информацией управления предоставлением, при этом идентификатор содержания представляет первое содержание, из которого извлечены первые характерные данные, идентификатор приложения представляет приложение, подлежащее выполнению на стороне устройства воспроизведения содержания в соответствии с ходом воспроизведения первого содержания, когда первое содержание просматривают на стороне устройства воспроизведения содержания, при этом информация управления предоставлением адаптирована для управления предоставлением приложения, первое содержание может быть просмотрено на стороне устройства воспроизведения содержания, выполненного с возможностью воспроизведения содержания, первые характерные данные указывают характерные признаки первого содержания; и этап идентификации, на котором идентифицируют содержание и возвращают ответ, указывающий результат идентификации, получаемый путем обращения к контрольным данным базы данных в ответ на запрос, содержащий вторые характерные данные, извлеченные из второго содержания, просматриваемого пользователем устройства воспроизведения содержания, при этом запрос передают от стороны устройства воспроизведения содержания, а вторые характерные данные указывают характерные признаки второго содержания, причем

этап формирования базы данных и этап идентификации осуществляют в устройстве обработки информации.

Второе устройство обработки информации во втором аспекте настоящего изобретения содержит: блок генерирования запроса для извлечения характерных данных из воспроизводимого содержания, генерирования запроса, содержащего характерные данные, передачи запроса на сервер идентификации и получения ответа, возвращенного сервером идентификации в качестве ответа на запрос, при этом характерные данные указывают характерные признаки содержания; и блок выполнения приложения для получения и выполнения приложения на основе идентификатора приложения, содержащегося в полученном ответе, и управления предоставлением приложения на основе информации управления предоставлением для приложения, при этом приложение назначено для выполнения в соответствии с ходом воспроизведения воспроизводимого содержания, причем информации управления предоставлением содержится в ответе.

На основе информации управления предоставлением, в блоке выполнения приложения могут осуществлять по меньшей мере или процесс ограничения работы устройства как пункта назначения вывода изображения из приложения, и/или процесс ограничения наложения изображения из приложения и изображения из содержания.

Второй способ обработки информации во втором аспекте настоящего изобретения, является способом обработки информации, реализованным в устройстве обработки информации, и включает в себя: этап передачи, на котором характерные данные извлекают из воспроизводимого содержания, генерируют запрос, содержащий характерные данные, и передают запрос на сервер идентификации, при этом характерные данные указывают характерные признаки содержания; этап получения, на котором получают ответ, возвращенный сервером идентификации в качестве ответа на запрос; и этап управления, на котором получают и выполняют приложение на основе идентификатора приложения, содержащегося в полученном ответе, и управляют предоставлением приложения на основе информации управления предоставлением для приложения, при этом приложение назначено для выполнения в соответствии с ходом воспроизведения воспроизводимого содержания, а информация управления предоставлением содержится в ответе, причем

этап передачи, этап приема и этап управления осуществляют в устройстве обработки информации.

Во втором аспекте настоящего изобретения, в первом устройстве обработки информации генерируют контрольные данные и помещают сгенерированные контрольные данные в базу данных, при этом контрольные данные генерируют путем связывания первых характерных данных, извлеченных из первого содержания, с идентификатором содержания, идентификатором приложения и информацией управления предоставлением, при этом идентификатор содержания представляет первое содержание, из которого извлечены первые характерные данные, идентификатор приложения представляет приложение, подлежащее выполнению на стороне второго устройства обработки информации в соответствии с ходом воспроизведения первого содержания, когда первое содержание просматривают на стороне второго устройства обработки информации, при этом информация управления предоставлением адаптирована для управления предоставлением приложения, первое содержание может быть просмотрено на стороне второго устройства обработки информации, выполненного с возможностью воспроизведения содержания, первые характерные данные указывают характерные признаки первого содержания. В первом устройстве обработки информации идентифицируют содержание и возвращают ответ, указывающий результат идентификации, получаемый путем обращения к контрольным данным блока базы данных в ответ на запрос, содержащий вторые характерные данные, извлеченные из второго содержания, просматриваемого пользователем второго устройства обработки информации, при этом запрос передают от стороны второго устройства обработки информации, а вторые характерные данные указывают характерные признаки второго содержания. Между тем во втором устройстве обработки информации генерируют запрос, передают запрос на первое устройство обработки информации, получают ответ, возвращенный от первого устройства обработки информации в качестве ответа на запрос, получают и выполняют приложение на основе идентификатора приложения, содержащегося в полученном ответе, и управляют предоставлением для приложения на основе информации управления предоставлением для приложения, при этом приложение назначено для выполнения в соответствии с ходом воспроизведения воспроизводимого содержания, а информация управления предоставлением содержится в ответе.

Первое устройство обработки информации в третьем аспекте настоящего изобретения содержит: блок управления содержанием для управления первым содержанием, выполненным с возможностью просмотра на стороне устройства воспроизведения содержания, выполненного с возможностью воспроизведения содержания; блок базы данных для генерирования контрольных данных и в котором помещают сгенерированные контрольные данные в базу данных, при этом контрольные данные сгенерированы посредством связывания первых характерных данных, извлеченных из первого содержания, с идентификатором содержания, идентификатором приложения и информацией управления правами, при этом идентификатор содержания представляет первое содержание, из которого извлечены первые характерные данные, идентификатор приложения представляет приложение, подлежащее выполнению на стороне устройства воспроизведения содержания в соответствии с ходом воспроизведения первого содержания, когда первое содержание просматривают на стороне устройства воспроизведения содержания, при этом первые характерные данные указывают характерные признаки первого содержания; и блок идентификации для идентификации содержания и возвращают ответ, указывающий результат идентификации, получаемый посредством обращения к контрольным данным блока базы данных в ответ на запрос, содержащий вторые характерные данные, извлеченные из второго содержания, просматриваемого пользователем устройства воспроизведения содержания, при этом запрос передают от стороны устройства воспроизведения содержания, а вторые характерные данные указывают характерные признаки второго содержания.

Информация управления правами для приложения может содержать элемент для выбора существующего способа управления правами для приложения и содержания, цитируемого приложением.

Информация управления правами для приложения может дополнительно содержать элемент для произвольной установки способа управления правами для приложения и содержания, цитируемого приложением.

Первый способ обработки информации в третьем аспекте настоящего изобретения, является способом обработки информации, реализованным в устройстве обработки информации, и включает в себя: этап формирования базы данных, на котором генерируют контрольные данные и помещают сгенерированные контрольные данные в базу данных, при этом контрольные данные генерируют посредством связывания первых характерных данных, извлеченных из первого содержания, с идентификатором содержания, идентификатором приложения и информацией управления правами, при этом идентификатор содержания представляет первое содержание, из которого извлечены первые характерные данные, идентификатор приложения представляет приложение, которое должно быть выполнено на стороне устройства воспроизведения содержания в соответствии с ходом воспроизведения первого содержания, когда первое содержание просматривают на стороне устройства воспроизведения содержания, первое содержание может быть просмотрено на стороне устройства воспроизведения содержания, воспроизводящего содержание, первые характерные данные указывают характерные признаки первого содержания; и этап идентификации, на котором идентифицируют содержание и возвращают ответ, указывающий результат идентификации, получаемый путем обращения к контрольным данным блока базы данных в ответ на запрос, содержащий вторые характерные данные, извлеченные из второго содержания, просматриваемого пользователем устройства воспроизведения содержания, при этом запрос передают от стороны устройства воспроизведения содержания, а вторые характерные данные указывают характерные признаки второго содержания,

этап генерирования базы данных и этап идентификации осуществляют в устройстве обработки информации.

Второе устройство обработки информации в третьем аспекте настоящего изобретения содержит: блок генерирования запроса, в котором извлекают характерные данные из воспроизводимого содержания, генерируют запрос, содержащий характерные данные, передают запрос на сервер идентификации и получают ответ, возвращенный из сервера идентификации как реакцию на запрос, при этом характерные данные указывают характерные признаки содержания; и блок выполнения приложения для получения и выполнения приложения, что делают на основе идентификатора приложения, содержащегося в полученном ответе, и управляют приложением и содержанием, цитируемым приложением, на основе информации управления правами для приложения, при этом приложение назначено для выполнения в соответствии с ходом воспроизведения воспроизводимого содержания, а информация управления правами содержится в ответе.

В блоке выполнения приложения могут расшифровывать приложение на основе информации управления правами, при этом приложение было зашифровано.

В блоке выполнения приложения могут управлять копированием приложения и цитируемым содержанием на основе информации управления правами.

Второй способ обработки информации в третьем аспекте настоящего изобретения, является способом обработки информации, реализованным в устройстве обработки информации, и включает в себя следующее: этап передачи, на котором характерные данные извлекают из воспроизводимого содержания, генерируют запрос, содержащий характерные данные, и передают запрос на сервер идентификации, при этом характерные данные указывают характерные признаки содержания; этап получения, на котором получают ответ, возвращенный сервером идентификации в качестве ответа на запрос; и этап управления, на котором получают и выполняют приложение на основе идентификатора приложения, содержащегося в полученном ответе, и управляют приложением и содержанием, цитируемым приложением, на основе информации управления правами для приложения, при этом приложение назначено для выполнения в соответствии с ходом воспроизведения воспроизводимого содержания, а информация управления правами содержится в ответе, причем

этап передачи, этап приема и этап управления осуществляют в устройстве обработки информации.

В третьем аспекте настоящего изобретения, в первом устройстве обработки информации генерируют контрольные данные и помещают сгенерированные контрольные данные в базу данных, при этом контрольные данные генерируют путем связывания первых характерных данных, извлеченных из первого содержания, с идентификатором содержания, идентификатором приложения и информацией управления правами для приложения, при этом идентификатор содержания представляет первое содержание, из которого извлечены первые характерные данные, идентификатор приложения представляет приложение, подлежащее выполнению на стороне второго устройства обработки информации в соответствии с ходом воспроизведения первого содержания, когда первое содержание просматривают на стороне второго устройства обработки информации, причем первое содержание выполнено с возможностью просмотра на стороне второго устройства обработки информации, выполненного с возможностью воспроизведения содержания, первые характерные данные указывают характерные признаки первого содержания. В первом устройстве обработки информации идентифицируют содержание и возвращают ответ, указывающий результат идентификации, получаемый при обращении к контрольным данным блока базы данных в ответ на запрос, содержащий вторые характерные данные, извлеченные из второго содержания, просматриваемого пользователем второго устройства обработки информации, при этом запрос передают от стороны второго устройства обработки информации, а вторые характерные данные указывают характерные признаки второго содержания. Между тем во втором устройстве обработки информации генерируют запрос, передают запрос на первое устройство обработки информации, получают ответ, возвращенный от первого устройства обработки информации в качестве ответа на запрос, получают и выполняют приложение, что делают на основе идентификатора приложения, содержащегося в полученном ответе, и управляют приложением и содержанием, цитируемым приложением, на основе информации управления правами для приложения, при этом приложение назначено для выполнения в соответствии с ходом воспроизведения воспроизводимого содержания, а информация управления правами содержится в ответе.

Эффекты, достигаемые с помощью изобретения

В соответствии с первым аспектом настоящего изобретения, могут быть предотвращена ситуация, когда ACR сервисы несанкционированно используют характерные данные.

В соответствии со вторым аспектом настоящего изобретения, может быть ограничено предоставление приложения, которое должно выполняться в соответствии с ходом воспроизведения содержания.

В соответствии с третьим аспектом настоящего изобретения, может быть предотвращено нарушение права приложения на выполнение в соответствии с ходом воспроизведения содержания и права на цитируемый материал.

Краткое описание чертежей

Фиг. 1 - вид, показывающий блок-схему, иллюстрирующую типовую конфигурацию системы связывания приложения в качестве варианта осуществления настоящего изобретения;

фиг. 2 - вид, показывающий блок-схему, иллюстрирующую типовую структуру ACR сервера;

фиг. 3 - вид, показывающий блок-схему, иллюстрирующую типовую структуру ACR клиента;

фиг. 4 - вид, показывающий структуру данных для ACR контрольных данных;

фиг. 5 - вид, показывающий структуру данных для информации (SCM) управления копированием характерных данных;

фиг. 6 - вид, показывающий структуру данных для информации (ARM) о предоставлении связанного приложения;

фиг. 7 - вид, показывающий структуру данных для информации (АСМ) управления копированием связанного приложения;

фиг. 8 - вид, показывающий структуру данных для ACR запроса;

фиг. 9 - вид, показывающий структуру данных для ACR ответа;

фиг. 10 - вид, показывающий блок-схему, поясняющую работу системы связывания приложения;

фиг. 11 - вид, показывающий блок-схему, поясняющую работу системы связывания приложения;

фиг. 12 - вид, показывающий блок-схему, иллюстрирующую типовую структуру компьютера.

Осуществление изобретения

Далее со ссылками на чертежи приведено подробное описание наилучших вариантов осуществления настоящего изобретения.

Типовая конфигурация системы связывания приложения

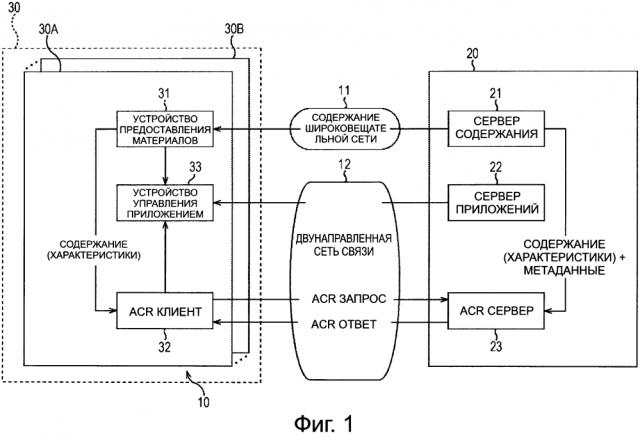

На фиг. 1 показана типовая конфигурация системы связывания приложения в качестве варианта осуществления настоящего изобретения.

Эта система 10 связывания приложения идентифицирует содержание, просматриваемое пользователем на экране ТВ приемника или подобного устройства, и выполняет приложение (здесь и далее называется связанным приложением) в соответствии с ходом воспроизведения содержания.

Здесь содержание не ограничено телевизионной программой в эфире, принятой ТВ приемником или подобным устройством. Примеры содержания включают в себя различного рода аудио/визуальное содержание, такое как телевизионная программа, записанная на видеомагнитофон или подобное устройство, видео, такое как фильм, воспроизводимый с носителя информации с большой плотностью записи, и движущееся изображение, загруженное через Интернет. Содержание также включают в себя коммерческие сообщения (здесь и далее называются СМ), вставленные между телевизионными программами или вставленные в телевизионную программу.

Связанное приложение может показывать информацию, касающуюся просматриваемого содержания, такую как обзор содержания и метаданные актеров, или представляет сайт для покупок, где можно купить товары, показанные на изображениях из содержания (одежда, которую примеряют актеры, или товары, используемые актерами). Связанное приложение также может направить пользователя на загрузку или просмотр другого содержания, касающегося текущего содержания. В этом случае другое содержание, к которому пользователя направляет связанное приложение, называются цитируемым содержанием.

При идентификации содержания применяют ACR технологию. При ACR технологии просматриваемое содержание идентифицируют с помощью сравнения характерных данных (значение характерного признака), периодически извлекаемых из просматриваемого содержания, и характерных данных содержаний, ранее зарегистрированных в базе данных.

Система 10 связывания приложения образована системой 20 поставщика, расположенной на стороне, которая предоставляет содержания и связанные приложения, и системой 30 домашней сети, расположенной в доме пользователя или подобном месте. Система 20 поставщика и система 30 домашней сети соединены друг с другом с помощью сети 11 вещания и двунаправленной сети 12 связи.

Сеть 11 вещания может являться сетью ТВ вещания, сетью кабельного ТВ, сетью интернет-телевидения или подобной сетью. Двунаправленная сеть 12 связи представляет собой IP сеть связи, то есть является Интернетом.

Система 30 домашней сети образована, например, путем соединения первичного устройства 30A показа и вторичного устройства 30B показа с беспроводной ЛВС. Первичное устройство 30A показа образовано ТВ приемником или подобным устройством, обладающим функцией настройки на прием вещания. Вторичное устройство 30B показа образовано переносным конечным устройством, не обладающим функцией настройки на прием вещания, например, переносным телефонным устройством, смартфоном или планшетным компьютером. В качестве вторичного устройства 30B показа может быть использовано переносное конечное устройство, обладающее функцией настройки на прием вещания.

Описание системы 20 поставщика

Система 20 поставщика образована сервером 21 содержания, сервером 22 приложений и ACR сервером 23.

Сервер 21 содержания транслирует содержания, такие как телевизионные программы и СМ, с помощью сети 11 вещания. Сервер 21 содержания также подает содержания вещания и метаданные, соответствующие содержанию вещания, на ACR сервер 23.

Метаданные содержат характерные данные содержания, информацию управления копированием характерных данных, которая является информацией об авторских правах для характерных данных, идентификатор соответствующего связанного приложения, информация о предоставлении связанного приложения для ограничения адресов назначения предоставления связанного приложения, информацию управления копированием связанного приложения, которая является информацией об авторских правах для связанного приложения и подобную информацию.

Здесь и далее информацию управления копированием характерных данных называют просто SCM (управление копированием характерных данных) информацией. Информацию о предоставлении связанного приложения называют просто ARM (управление предоставлением связанного приложения) информацией. Информацию управления копированием связанного приложения называют просто АСМ (управление копированием связанного приложения) информацией.

В ответ на запрос со стороны системы 30 домашней сети, сервер 22 приложений подает с помощью двунаправленной сети 12 связи связанное приложение и данные, используемые связанным приложением. Здесь связанное приложение и данные, используемые связанным приложением, могут быть зашифрованы с помощью DRM (управление цифровыми правами) технологии.

ACR сервер 23 владеет базой данных, подготовленной заранее и содержащей ACR контрольные данные, которые связывают характерные данные, извлеченные с заранее заданными интервалами выборки из различного рода материалов для просмотра на стороне системы 30 домашней сети, с идентификаторами материалов, идентификаторами приложений, информацией управления копированием характерными данными, информацией о предоставлении связанного приложения, информацией управления копированием связанного приложения и подобной информацией.

На основе базы данных ACR контрольных данных, в ACR сервере 23 генерируют и возвращают ACR ответ как реакцию на ACR запрос, переданный из ACR клиента 32 на стороне системы 30 домашней сети.

Сервер 21 содержания, сервер 22 приложений и ACR сервер 23, образующие систему 20 поставщика, могут быть расположены в одном месте или могут быть рассредоточены по различным местам. Сервер 21 содержания, сервер 22 приложений и ACR сервер 23 в случае необходимости могут быть объединены. Более того, может присутствовать более одного сервера 21 содержания, более одного сервера 22 приложений и более одного ACR сервера 23.

Описание системы 30 домашней сети

Первичное устройство 30А показа системы 30 домашней сети содержит устройство 31 предоставления содержания, ACR 32 клиент и устройство 33 управления приложением. Вторичное устройство 30B показа системы содержит те же компоненты, что описаны выше.

В устройстве 31 предоставления содержания получают и разделяют все содержания, подлежащие показу на устройстве отображения ТВ приемника или подобного устройства, служащего в качестве первичного устройства 30А показа, и подают содержание на ACR клиент 32. То есть в устройстве 31 предоставления материалов получают и разделяют не только содержание, передаваемое от сервера 21 содержания, но также и содержание, являющееся входом через различные входные разъемы (такие HDMI (зарегистрированная торговая марка) разъемы) ТВ приемника или подобного устройства, и подает содержание на ACR клиент 32.

В ACR клиенте 32 с
