Реферат

Изобретение относится к машиностроению, в частности к деталям машин, и может быть использовано в зубчатых передачах, смазываемых магнитопорошковым методом.

Известно зубчатое колесо, содержащее тело и зубчатый венец с зубьями, изготовленное из ферромагнитного материала и смазываемое магнитоактивным порошковым смазочным материалом, активируемым магнитным полем, - см., например, «Дроздов Ю.Н. и др. Трение и износ в экстремальных условиях: Справочник / Ю.Н. Дроздов, В.Г. Павлов, В.Н. Пучков. - Машиностроение, 1986. - 224 с.: ил. - (основы конструирования машин)», стр. 132, рис. 2.

Недостаток данного зубчатого колеса состоит в том, что под действием магнитного поля магнитоактивный порошковый смазочный материал захватывается не только боковыми поверхностями зубьев колеса, участвующими в процессе зацепления и трения с сопряженными боковыми поверхностями зубьев парного зубчатого колеса, но также и торцами зубьев зубчатого венца и участками торцов тела, прилегающего к зубчатому венцу, в процессах трения не участвующих и в смазывании не нуждающихся. Это ухудшает качество процесса смазывания.

В качестве прототипа взята конструкция аналога.

Изобретением решается задача повышения качества процесса смазывания зубчатого колеса.

Для этого зубчатая передача содержит герметичный корпус, в котором размещены зубчатые колеса, изготовленные из ферромагнитного материала. На торцах зубьев зубчатого венца и участках торцов тела, прилегающих к зубчатому венцу, укреплена пара кольцевых накладок, изготовленных из диамагнитного материала. Наружный диаметр накладок не меньше диаметра окружности вершин зубчатого венца, а на участки торцов тела между накладками и валом, на котором установлено зубчатое колесо, нанесено покрытие из диамагнитного материала.

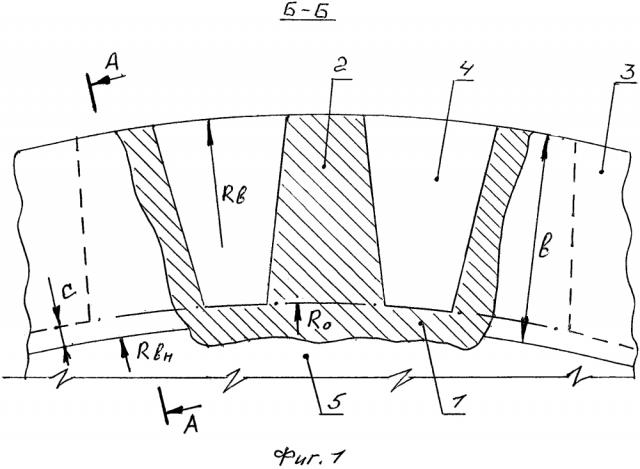

Сущность изобретения поясняется чертежами, на которых изображены: фрагмент зубчатого колеса с местным разрезом - вид с торца (фиг. 1) и разрез этого фрагмента - вид сбоку (фиг. 2).

На чертежах показаны: тело 1 зубчатого колеса, зубчатый венец с зубьями 2, кольцевые накладки 3 и 4; покрытие 5; радиус R_в окружности вершин зубчатого венца; радиус R_о окружности оснований зубчатого венца; радиус R_вн внутреннего периметра накладок; ширина в накладок; толщина а кольцевых накладок; разница с между радиусами R_о и R_вн.

Зубчатое колесо содержит тело 1 и зубчатый венец с зубьями 2, выполненными из ферромагнитного материала. Радиус окружности вершин зубчатого венца - R_в; радиус окружности оснований зубчатого венца - R_о. На торцах зубьев 2 и участках торцов тела 1, прилегающих к зубчатому венцу, укреплена пара кольцевых накладок 3 и 4, выполненных из диамагнитного материала. Толщина накладок - а; ширина накладок - b, они перекрывают торцы тела 1 на ширину с. Торцы тела 1 между накладками 3, 4 и валом, на котором установлено данное зубчатое колесо (не показан), нанесено покрытие 5, имеющее диамагнитные свойства (покрытие нанесено методом намазывания).

При работе зубчатого колеса со смазыванием его магнитопорошковым методом кольцевые накладки 3 и 4, выполненные из диамагнитного материала, например пластмассы, имеющие толщину а и ширину b, экранируют торцы зубьев зубчатого венца как элементы колеса, более подверженные налипанию порошкового смазочного материала, чем торцы тела, на которые поэтому нанесено более тонкое экранирующее покрытие 5. Параметры накладок 3 и 4 - их толщина а и ширина b, задаются с учетом параметров: состава смазочного материала, его концентрации, напряженности магнитного поля и др. Исходя и с учетом этих параметров задается также и толщина экранирующего покрытия 5. Нанесение покрытия (5) целесообразно при большом диаметре колеса, что более экономично, чем выполнение накладок (3 и 4) по всей поверхности торцов колеса.

По сравнению с прототипом предлагаемая конструкция зубчатого колеса позволяет предотвращать налипание смазочного материала на поверхности колеса, не нуждающиеся в смазывании. Это повышает качество процесса смазывания зубчатого колеса.

Зубчатое колесо, смазываемое преимущественно магнитопорошковым методом, содержащее тело и зубчатый венец с зубьями, изготовленные из ферромагнитного материала, отличающееся тем, что на торцах зубьев и участках торцов тела, прилегающих к зубчатому венцу, укреплена пара кольцевых накладок, изготовленных из диамагнитного материала, наружный диаметр кольцевых накладок не меньше диаметра окружности вершин зубчатого венца, а на участки торцов тела между кольцевыми накладками и валом, на котором установлено зубчатое колесо, нанесено покрытие из диамагнитного материала.
