Зубчатое колесо

Зубчатое колесо

Иллюстрации

Показать все

Реферат

Изобретение относится к машиностроению, в частности - к деталям машин, и может быть использовано в зубчатых передачах, смазываемых магнитопорошковым методом.

Известно зубчатое колесо, содержащее тело и зубчатый венец с зубьями, изготовленное из ферромагнитного материала и смазываемое магнитоактивным порошковым смазочным материалом, активируемым магнитным полем - см., например, «Дроздов Ю.Н. и др. Трение и износ в экстремальных условиях: Справочник / Ю.Н. Дроздов, В.Г. Павлов, В.Н. Пучков. - Машиностроение, 1986. - 224 с.: ил. - (основы конструирования машин)», стр. 132, рис. 2.

Недостаток данного зубчатого колеса состоит в том, что под действием магнитного поля магнитоактивный порошковый смазочный материал захватывается не только боковыми поверхностями зубьев колеса, участвующими в процессе зацепления и трения с сопряженными боковыми поверхностями зубьев парного зубчатого колеса, но также и торцами зубьев зубчатого венца и участками торцов тела, прилегающего к зубчатому венцу - в процессах трения не участвующих и в смазывании не нуждающихся. Это ухудшает качество процесса смазывания.

В качестве прототипа взята конструкция аналога.

Изобретением решается задача повышения качества процесса смазывания зубчатого колеса.

Для этого зубчатое колесо содержит тело и зубчатый венец с зубьями, выполненными из ферромагнитного материала. На торцах зубьев зубчатого венца и участках торцов тела, прилегающих к зубчатому венцу, укреплена пара торцевых накладок, изготовленных из диамагнитного материала, наружный диаметр которых по профилю и размеру идентичен профилю зубчатого венца и которые в плане совмещены с зубьями зубчатого венца; а профиль внутреннего периметра накладок имеет вид окружности.

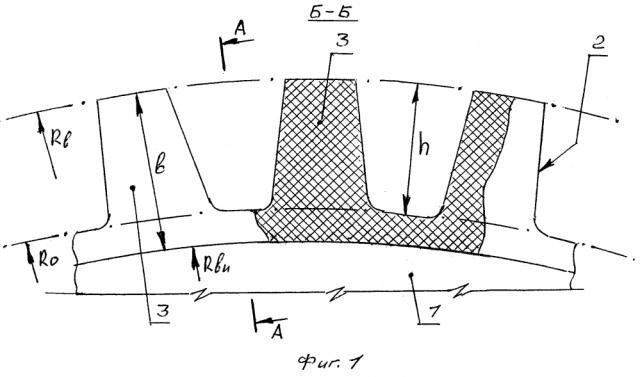

Сущность изобретения поясняется чертежом, на котором изображены: фрагмент зубчатого колеса с местным разрезом - вид с торца (фиг. 1) и разрез этого фрагмента - вид сбоку (фиг. 2).

На чертеже показаны: тело 1 зубчатого колеса, зубчатый венец с зубьями 2, торцевые накладки 3 и 4; радиус R_в окружности вершин зубчатого венца; радиус R_o окружности оснований зубчатого венца; высота h зубьев; ширина В зубьев; внутренний радиус R_вн торцевых накладок; толщина С кольцевых накладок; разница а между радиусами R_o и R_вн.

Зубчатое колесо содержит тело 1 и зубчатый венец с зубьями 2, выполненными из ферромагнитного материала; радиус окружности вершин зубчатого венца - R_в, радиус окружности оснований зубчатого венца - R_о; высота зубьев - h; ширина зубьев - В. На торцах зубьев 2 и участках торцов тела 1 укреплена пара торцевых накладок 3 и 4, изготовленных из диамагнитного материала; толщина накладок - С; ширина накладок - в. Накладки перекрывают участки торцов тела 1, прилегающие к зубчатому венцу, на величину а. Наружный периметр накладок по профилю и размеру идентичен профилю зубчатого венца, профиль внутреннего периметра накладок имеет вид окружности. Накладки 3 и 4 в плане совмещены с зубьями 2 зубчатого венца.

При работе колеса со смазыванием магнитопорошковым методом торцевые накладки 3 и 4, выполненные из диамагнитного материала, экранируют торцы зубьев 2 зубчатого венца и прилегающие к ним участки тела 1 от налипания на них магнитоактивного порошкового смазочного материала, улучшая качество процесса смазывания зубчатого колеса. Параметры накладок 3 и 4 - их толщина С и ширина в, задаются, исходя из применяемого смазочного материала, напряженности магнитного поля и др.

По сравнению с прототипом, предлагаемая конструкция зубчатого колеса позволяет предотвращать налипание смазочного материала на поверхности колеса, не нуждающиеся в смазывании. Это повышает качество процесса смазывания зубчатого колеса.

Зубчатое колесо, смазываемое преимущественно магнитопорошковым методом, содержащее тело и зубчатый венец с зубьями, выполненные из ферромагнитного материала, отличающееся тем, что на торцах зубьев зубчатого венца и участках торцов тела, прилегающих к зубчатому венцу, укреплена пара торцевых накладок, изготовленных из диамагнитного материала, наружный периметр которых по профилю и размеру идентичен профилю зубчатого венца и которые в плане совмещены с зубьями зубчатого венца, а профиль внутреннего периметра торцевых накладок имеет вид окружности.
