Патент ссср 263504

Патент ссср 263504

Иллюстрации

Показать все

Реферат

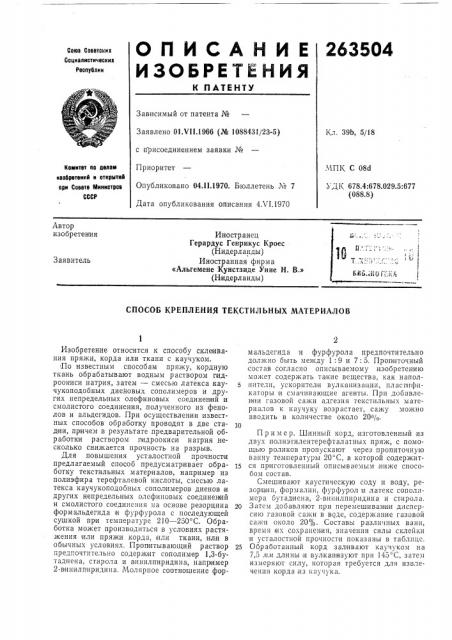

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

Заявлено 01.VII.1966 (№ 1088431/23-5) с присоединением заявки №

Приоритет

Опубликовано 04.11.1970. Бюллетень ¹ 7

Дата опубликования описания 4Х1.1970

Кл. 39Ь, 5/18.ЧПК С 08d

УДК 678,4:678.029.5:677 (088.8) Комитет оо лолам иаосретений и открытий ори Совете Министров

СССР

Автор изобретения

Иностранец

Герардус Генрикус Кроес (Нидерланды) Иностранная фирма

«Альгемене . Кунстзиде Уние H. В,» (Нидерланды) Заявитель

СПОСОБ КРЕПЛЕНИЯ ТЕКСТИЛЬНЫХ МАТЕРИАЛОВ

Изобретение относится к способу склоивания пряжи, корда или ткани с каучуком.

По известным способам пряжу, кордную ткань обрабатывают водным раствором гидроокиси натрия, затем — смесью латекса каучукоподобных диеновых сопол имеров и других непредельных олефиновых соединений и смолистого соединения, полученного из фенолов и альдегидов. При осуществлении известных способов обработку проводят в две стад ни, причем в результате предварительной обработки раствором пидроокиси натрия несколько снижается прочность на разрыв.

Для повышения усталостной прочности предлагаемый способ предусматривает обработку текстильных м атер и алов, н апример из полиэфира терефталевой кислоты, смесью латекса каучукоподобных сопол имеров диенов и других непредельных олефиновых соединений и смолистого соединения на основе резорцина формальдегида и фурфурола с последующей сушкой при температуре 210 — 250 С. Ооработка может производиться в условиях растяжения или пряжи корда, или ткани, или в обычных условиях. Пропитывающий раствор предпочтительно содержит сополимер 1,3-бутадиена, стирола и винилпиридина, напр имер

2-винилпиридина. Молярное соотношение формальдегида и фурфурола предпочтительно должно быть между 1: 9 и 7: 5. Проп иточный состав согласно описываемому изобретению может содержать такие вещества, как напол5 нители, ускорители вулканиз ации, пл ас п|гфпкаторы и смачивающие агенты. При добавлении газовой сажи адгезия текстильных материалов к каучуку возрастает, сажу можно вводить в количестве около 20%.

П р и и е р. Шинный корд, изготовленный из двух полиэтилентерефталатных пряж, с помощью роликов пропускают через пропиточную ванну температуры 20 С, в которой содержит15 ся приготовленный описываемым ниже способом состав.

Смешивают каустическую соду и воду, резорц и, формалин, фурфурол и латекс сополимера бутадиена, 2-винилпиридина и стирола, 20 Затем добавляют при перемешиван ии дисперсию газовой сажи в воде, содержание газовой сажи около 20%. Составы различных ванн, время их сохранения, значения силы склейки и усталостной прочности показаны в таблице.

25 Обработанный корд заливают каучуком на

7,5 я.ц длины и вулкан изуют прп 145 С, затем измеряют силу, которая требуется для извлечения корда из каучука.

283804

Таблиц а

Сопротивление утомляемости

Сила склейки, кг

Время сохранения ванн, %ZC

Дисперсияя газовой сажи г

Формалин, г

Латекс, Резорцин, г

Фурфурол, г

Иа,СОз, г

Вода, г без газо- с газовой вой сажи сажей с газовой сажей без газовой сажи

344

Предмет изобретения с целью повышения усталостной прочности, в качестве смолы применяют смолу на основе резорцина, формальдегида и фурфурола, и сушку проводят при температуре 210 — 250 С.

1. Способ крепления текстильных материалов, например из пол иэф ира, к каучуку путем пропитки текстильных материалов составом на основе латекса сополимера диена, стирола и винилпиридина в сочетани|и со смолой с последующей су шкой, отличающийся тем, что, 2. Способ,по п. 1, отличающийся тем, что в пропиточный состав вводят газовую сажу в количестве около 20%.

Составитель О. Лукоянова

Редактор Л. К. Ушакова Тсхред Л. В. Куклина Корректор Л. И. Гаврилова

Заказ 1371/10 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 5К-35, Раушская наб. д. 4/5

Типография, пр. Сапунова, 2

987,4

987,4

987,4

987,4

1240,5

1240,5

950,5

950,6

36,8

36,8

36,8

36,8

27,6

27,6

73,6

73,6

38,6

38,6

38,6

38,6

29,0

29,0

38,6

38,6

27,6

27,6

27,6

27,6

20,7

20,7

27,6

27,6

33,6

33,6

33,6

33,6

25,2

25,2

33,6

33,6

876,0

876,0

876,0

876,0

657,0

657,0

87,6

87,6

280

24

24

48

48

48

48

24

10,3

9,9

10,1

6,8

11,5

12,0

11,1

8,5
