Реферат

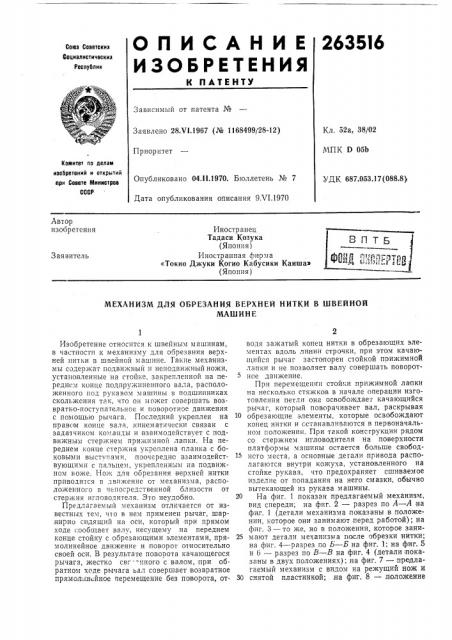

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

263516

Союз Советских

Социалистических

Республик

Зависимый от патента №

Заявлено 28.VI.1967 (№ 1168499/28-12) Кл. 52а, 38/02

МПК D 05b

Приоритет

Комитет по делам изобретений м открытий ори Совете Министров

СССР

Опубликовано 04.II.1970. Бюллетень № 7

Дата опубликования описания 9Л"1.1970

УДК 687.053.17 (088.8) Автор изобретения

Иностр анец

Тадаси Козука (Япония) Иностранная фирма

«Токио Джуки Когио Кабусики Каиша» (Япония) ВАТЬ ф()1) т " с2т т 1 )

Заявитель

МЕХАНИЗМ ДЛЯ ОБРЕЗАНИЯ ВЕРХНЕЙ НИТКИ В ШВЕЙНОЙ

МАШИНЕ

Изобретение относится к швейным машинам, в частности к механизму для обрезания верхней нитки в швейной машине. I àêèe механизмы содержат подвижный и неподвижный ножи, установленные на стойке, закрепленной на переднем конце подпружиненного вала, расположенного под рукавом машины в подшипниках скольжения так, что он может совершать возвратно-поступательное и поворотное движения с помощью рычага. Последний укреплен на правом конце вала, кинематически связан с зада1чиком команды и взаимодействует с подвижным стержнем прижимной лапки. На переднем конце стержня укреплена планка с боковыми выступами, поочередно взаимодействующими с пачьцем, укрепленным на подвижном ноже. Нож для обрезания верхней нитки приводится в движение от механизма, расположенного в непосредственной близости от стержня игловодителя. Это неудобно.

Предлагаемый механизм отличается от известных тем, что в нем применен рычаг, шарнирно сидящий на оси, который при прямом ходе сообщает валу, несущему на переднем конце стойку с обрезающими элементами, прямолинейное движение и поворот относительно своей оси. В результате поворота качающегося рычага, жестко свг "нного с валом, при обратном ходе рычага ьал совершает возвратное прямолинейное перемещение без по ворота, отводя зажатый конец нитки в обрезающих элементах вдоль линии строчки, при этом качающийся рычаг застопорен с1ойкой прижимной лапки и не позволяет валу совершать поворотное движение.

При перемещении стойки прижимной лапки на несколько стяжков в начале операции изготовления петли она освобождает качающийся рычаг, который поворачивает вал, раскрывая

10 обрезающие элементы, которые освобождают конец нитки и сстанавливаются в первоначальном положении. При такой кансгрукции рядом со стержнем,игловодителя на поверхности платформы машины остается больше свободного места, а основные детали привода располагаются внутри кожуха, установленного на стойке рукава, что предохраняет сшиваемое изделие от попадания на него смазки, обычно вытекающей из рукава машины.

2о На фиг. 1 показан предлагаемый механизм, вид спереди; на фиг. 2 — разрез по А — А на фиг. 1 (детали механизма, показаны в положении, которое они занимают перед работой); на фиг. 3 — то же, но в положении, которое зани25 мают детали механизма после обрезки нитки; на фиг. 4 — разрез по Б — Б на фиг. 1; на фиг. 5 и б — разрез по  — В на фиг. 4 (детали показаны в двух положениях); на фиг. 7 — предлагаемый механизм с видом на режущий нож H

30 снятой пластинкой; на фит. 8 — положение

263516 рабочих инструментов после обрезания нитки, Машина включает платформу 1, головку 2 с рукавом 8 и стойкой 4, жестко прикрепленной к платформе.

Механизм для обрезки верхней нитки содержит вал 5, правый конец которого проходит через подшипник б, установленный на цапфах 7 в подшипниках 8. Ось цапф расположена перпендикулярно оси главного вала, расположенного внутри рукава 8. Корпусы подшипников 8 крепятся к нижней поверхности рукава, На правом конце вала 5 установлен рычаг 9, внизу которого имеется паз 10 и упоры 11 и 12.

Со стороны сгойки и рычагу 9 крепится ось 18 с роликом 14. К стойке 4 винтом 15 шарнирно прикреплен угловой рычаг 16, внешний конец которого выходит за пределы рукава 8 и соединен цепью 17 с педалью (на чертежах не показана) управления механизмом для обрез а ния нитки.

Рычаг 16 имеет упор 18 и направляющую 19.

С упором 18 взаимодействует ролик 14. На внутреннем конце рычага 16 имеется плоский участок 20 и скошенная поверхность 21. которые соприкасаются с торцом вала 5. Поджимается последний к поверхностям рычага 16 пружиной 22. Внешний конец рычага 16 соединен с пружиной 28, которая стремится повернуть рычаг по часовой стрелке.

Скошенная говерхность 21 на рычаге расположена так, что она сдвигает вал 5 влево при повороте рычага 16 против часовой стрелки (см. фиг. 4) .

К рычагу .9 винтом 24 прикреплена пружина 25, другой конец которой присоединен к стойке 4, которая поворачивает рычаг 9 по часовой стрелке и прижимает ролик 14 к.упору 18 рычага 16.

Левый конец вала 5 входит в выемкч 26 упора 27, жестко связанного с головкой 2, и поджимается пружиной 28. Вал 5 связан с режущей кромкой 29 (см, фиг. 2, 7 и 8) нитеобрезателя 80 стойкой 31, верхний конец котовой установлен на валу 5 между пружиной 28 и упором 27. Верхнии нож 82 шарнивным винтом

83 крепится к нитеобрезателю 30 и своей режущей кромкой 34, взаимодействуя с режущей кромкой 29, обрезает верхнюю нитку. Верхний нож 82 имеет овальное отверстие 85 и палец

36; выступа|опций над поверхностью ножа 82.

Свевху на нож 32 устанавливается пластина 87. Пои этсм между пластиной и ножом расположена шайба 88, которая создает зазор между пластиной 87 и ножом 82, что позволяет удерживать обрезанный конец верхней нитки .89.

-, Пластина 87 дополнительно закреплена винтом 40 с уступом, проходящим через отверстие

85;- на- нитеоорезателе 80.

Прижимная. лапка 41 установлена на опор ной.поверхности 42, расположенной вьппе платфоры .1- на левом конце стержня 43. Верхний плоский участок стержня 48 расположен параллельно ввлу 5, а его правый конец 44, расположенный-у .платформы, шарнирно соединен с верхним концом тяги 45, проходящей внутри платформы и связанной с кулачком (не показан), расположенным снизу платформы 1 и перемещающим сшиваемое изделие в любом направлении (кулачок воз действует на тягу 45 и через нее — на прижимную ла п ку).

На конце 44 стержня 43 расположена защелка 46, на которой шарнирно установлена планка 47, огибающая правый конец стержня

48. В отверстие 48, сделанное в стержне, вставлена пружина 49. Верхний конец ее упирается в планку 47 и прижимает последнюю к нижнему торцу упора 11 качающегося рычага 9.

Упругая ограничительная пластина 50 с Uобразным основанием 51 (см. фиг. 4, 5 и 6) крепится винтами к вертикальной стойке 4. На левом конце пластины 50 имеется отогнутый под прямым углом выступ 52, который расположен рядом с пазом 10 качающегося рычага 9. К вертикальной стойке 4,присоединен упор 53, который ограничивает изгиб в горизонтальной плоскости пластины 50, К нижней поверхности 42 стержня 43 прикреплена планка 54 с боковыми выступами 55 и 56, отогнутыми вниз. Эти выступы поочередно взаимодействуют с пальцем 86, установленным на верхнем ноже (см, фиг. 2, 3 и 7).

Перед воздействием на рычаг 16, управляе30 мый от педали, нижний торец упора П качаю0 щегося рычага 9 упирается в планку 47. Нитеобрезатель 80 находится в нерабочем положении — режущие кромки 29 и 84 разведены друг от .друга, так как выступ 56 упирается в палец 86 верхнего ножа 82.

Нажимают на педаль. С помощью цепи 17 рычаг 16 отводится вниз, при этом детали механизма перемещаются и занимают положение, показанное пунктирными линиями на фиг. 4 и 5. Рычаг 16 поворачивается против часовой стрелки, преодолевает усилие пружины 28, и

его направляющая 19 упирается в ролик 14.

Качающийся рычаг 9 вместе с валом 5 поворачиваются против часовой стрелки, преодолевая усилие пружины 25, При этом скошенная

45 поверхность 21 упирается в торец вала 5 и перемещает его влево, преодолевая воздействие пружины 22. Поворот и осевое перемещение вала 5 приводят к перемещению нитеобрезателя 80 вместе со стойкой 81. При этом режущие кромки 29 и 34 сближа1отся друг с другом, удерживают и обрезают нитку (см. фиг, 8).

Сближение режущих кромок ножей происходит благодаря тому, что выступ 55 упивается в г.алец 86 и поворачивает верхний но>к 32 про55 тив часовой стрелки (см. фиг. 7) вокруг винта

88. Нитка 39 вначале зажимается между пластиной 87и верхней режущей кромкой ножа 82, а затем обрезается режущими кромками 29 и

84.

Нижний торец упора 11, который перед воздействием на рычаг 16 упирался в планку 47 и отходит от нее. Планка 47 опускает и сжимает пружину 49. Упор 12 рычага 9 перемещается и давит на выступ 52 пластины 50, который затем. заскакивает в паз 10.

263516

После освобождения педали рычаг lб под действием пружины 28 поворачивается по часовой стрелке, и направляющая 19 отходит от ролика 14. Выступ 52 пластины 50 упирается в левую стенку упора 12, что препятствует повороту рычага 9. При вращении рычага lб правый конец вала 5 сходит со скошенной поверхности 21 рычага 16, и вал 5 под действием пружины 22 перемещается (не вращаясь) в первоначальное положение вместе со стойкой

81 и нитеобрезателем 30, в котором между пластиной 87 и режущей кромкой 34 зажат конец нитки 89. Упор 12 рычага 9, который вместе с валом 5 пе реместится в исходное положение, выйдет из зацепления с выступом 52, когда пластина 50 упрегся в упор 53, а левыи торец упора 11 рычага 9 упрется в правый торец планки 47 (см. фиг, 4).

При включении машины стержень 48 вместе с соединительной тягой 45 перемещаются, и после выполнения нескольких начальных стежков следующей строчки левый торец упора 11 отходит от правого торца планки 47, рычаг 9 под действием пружины 25 поворачивается по часовой стрелке, а нижняя грань упора 11 располагается над планкой 47. Одновременно вал

5 поворачивается по часовой стрелке вместе со стойкой 31 и нитеобрезателем 30, палец 86 верхнего ножа 82 упирается в выступ бб перемещающейся планки 54, нож 32 поворачивается по часовой стрелке, и нитка 89 иглы 57, зажатая между пластиной 87 и верхней режущей кромкой 84, освобождается. Нитеобрезатель80 возвращается в первоначальное положение.

Предмет изобретения

Механизм для обрезания верхней нитки в швейной машине, содержащий подвижный и

5 неподвижный ножи, установленные на стойке, закрепленной на переднем конце подпружиненного вала, расположенного под рукавом машины в подшипниках скольжения с возможностью возвратно-поступательного и поворот10 ного движения посредством укрепленного на правом конце рычага, кинематически связанного с задатчико;1 команды и взаимодействующего с подвижным стержнем прижимной лапки, на .переднем конце которого укреплена планка

15 с боковыми выступами, поочередно взаимодейс1вующими с пальцем, укрепленным на подвижном ноже, отлича1оши1 ся тем, что применен рычаг, шарнирно сидящий на оси, который при прямом ходе сообщает валу, несущему на

20 переднем конце стойку с обрезающими элементами, прямолинейное движение и поворот вокруг своей оси, за счет поворота качающегося рычага, жестко связанного с валом, при обратном ходе рычага вал совершает возвратное прямолинейное перемещение без поворота, отводя зажатый конец нитки в обрезающих элементах вдоль линии строчки, при этом качающийся рычаг застопорен стойкой прижимной лапки и не позволяет валу совершать поворот30 ное движение, прп перемещении стойки прижимной лапки HB Heсколъко стяжков В начале операции изготовления петли она освобождает качающийся рычаг, который поворачивает вал, раскрывая обрезающие элементы, кото35 рые освобождают конец нитки и останавливаются в первоначальном положении.
