Фототерапевтический гелевый пакет

Фототерапевтический гелевый пакет

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее раскрытие относится к фототерапевтическим узлам, содержащим гибкие светоизлучающие диоды (СИДы), внедренные в гель, в частности, к носимым человеком фототерапевтическим гелевым пакетам с функциями нагрева и/или охлаждения.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Световую терапию, такую как применение света относительно низкой плотности энергии к живому человеку или животному, можно использовать для того, чтобы модулировать и/или влиять на клеточную активность. Световая терапия этого типа, также называемая фотобиомодуляцией, характеризуется применением света без вызывания существенных тепловых эффектов. Известно, что фотобиомодуляция имеет, например, косметические и/или терапевтические благоприятные эффекты для тканей, таких как кожа, мышцы и т. д.

Примеры источников света, используемых при светотерапии, могут включать лазеры и светоизлучающие диоды (СИДы). СИДы, в частности, предпочтительны в определенных применениях, обладая способностью освещать большую площадь, чем лазер. Свет, излучаемый из СИДов, может уменьшать морщины и шероховатость кожи посредством увеличения синтеза коллагена и эластина и снижать пигментацию кожи человека. Кроме того, излученный свет может защищать от последующего фотоповреждения, предотвращать поствоспалительную гиперпигментацию и уменьшать образование рубцов во время заживления. Более того, освещение СИДами синего или инфракрасного свечения может вызывать образование и высвобождение оксида азота(II), что может впоследствии приводить к облегчению боли.

Ледяные и горячие пакеты на гелевой основе широко используют при первой помощи и терапии для лечения ломоты, ушибов, болей, растяжений и перенапряжений. Холодные пакеты можно использовать для снижения отека или помогать восстанавливаться от воздействия солнца. Гель внутри гелевых пакетов предусмотрен для того, чтобы хранить холод/тепло, чтобы целевая область могла быть медленно охлаждена или нагрета во время терапии. Как правило, гелевые пакеты снабжают гибким упаковочным материалом, так что пакет может быть сформирован и приложен к неровным целевым областям обработки (лечения), таким как конечности, лица, суставы и т. д.

В US 2006/0235494 A1 описано терапевтическое устройство, включающее в себя контейнер для применения по меньшей мере одной из терапии теплом и терапии холодом. Контейнер, имеющий неэлектрическое средство для применения по меньшей мере одной из терапии теплом и терапии холодом, имеет карман на внешней поверхности контейнера. Элемент с по меньшей мере одним источником света для испускания терапевтического света имеет такие размеры, чтобы быть съемно располагаемым внутри этого кармана.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Терапевтическое устройство, раскрытое в уровне техники, имеет несколько недостатков. Съемный элемент с источником света помещают в карман снаружи контейнера (т. е. гелевого пакета). Съемный элемент нужно вставлять в карман перед использованием устройства, а также элемент нужно удалять из кармана, если пользователь хочет нагревать гелевый пакет горячей водой. Дополнительные этапы сборки и разборки терапевтического устройства могут вызывать замешательство пользователя или неэффективное использование устройства из-за ошибочного действия оператора. Например, пользователь может вызвать некорректную работу устройства, погружая вместе гелевый пакет и съемный элемент (не водостойкий) в горячую воду для нагревания гелевого пакета. В другом случае пользователь может вставлять съемный элемент, где свет применяется в неправильном направлении, далеко от целевой области обработки. В еще одном случае съемный элемент может выпадать и/или теряться, приводя к нефункционирующему терапевтическому устройству. Гель в уровне техники предусмотрен дальше от целевой области обработки, чем источник света, оставляя источник света близко к целевой области обработки. Если источник света излучает тепло, то излученное тепло может вызывать повреждение целевой области обработки. Кроме того, эта конфигурация передает тепловые эффекты от горячего/холодного геля неэффективно, поскольку для достижения целевой области обработки тепло или холод должны проходить источник света.

Соответственно, усовершенствованные терапевтические аппараты, как раскрыто, направлены на ослабление по меньшей мере одной из вышеописанных проблем.

Горячий и/или холодный гелевый пакет можно применять для лечения целевой области обработки живого существа, такого как взрослый, ребенок, младенец, животное и т. д. Практически гибкую плату с по меньшей мере одним источником света внедряют в гель гелевого пакета. Свет от этого по меньшей мере одного источника света может излучаться через гель и на целевую область обработки. Соответственно, фототерапевтический гелевый пакет обеспечивает как терапию теплом/холодом, так и световую терапию. Гелевый пакет преимущественно является водонепроницаемым. В одном варианте реализации слои гелевого пакета герметизированы (уплотнены) с образованием водонепроницаемой слоистой структуры, при этом гель удерживается в гелевом пакете, а гибкая плата с по меньшей мере одним источником света внедрена в гелевый пакет.

Гелевый пакет может быть преимущественно гибким, давая пользователю возможность накладывать гелевый пакет как можно ближе и как можно более подогнанным к анатомической структуре целевой области обработки. Гибкость фототерапевтического гелевого пакета может даже позволить однородное и/или эффективное распределение освещения по целевой области обработки, даже когда анатомическая структура является «холмистой» или «бугристой» (не ровной или не гладкой). В некоторых вариантах реализации по меньшей мере материал внешней поверхности может быть гибким и может давать пользователю возможность накладывать гелевый пакет и/или деформировать гелевый пакет для подгонки к целевой области обработки. В некоторых вариантах реализации материал внешней поверхности является растягивающимся для обеспечения лучшей подгонки к целевой области обработки. Растяжимость или эластичность также может позволять гелевому пакету быть более долговечным и пригодным к эксплуатации, поскольку некоторые лечебные применения могут потребовать относительно плотной подгонки к области обработки, что может потребовать относительно большей деформации гелевого пакета.

Фототерапевтический гелевый пакет может иметь материал внешней поверхности, который является водонепроницаемым, как для предохранения геля внутри гелевого пакета от утечки, так и для предотвращения попадания в гелевый пакет воды или влаги, например, повреждающих гибкую плату и/или по меньшей мере один источник света. Материал внешней поверхности преимущественно легко чистить и/или подвергать санитарной обработке. Например, пользователь может протирать внешнюю поверхность медицинским спиртом или мыльным раствором для проведения санитарной обработки гелевого пакета для дальнейшего повторного использования/хранения. В некоторых вариантах реализации материал внешней поверхности представляет собой гладкий материал, чтобы избежать скопления загрязнений/грязи и облегчить очистку.

В одном варианте реализации фототерапевтический узел содержит по меньшей мере один источник света для обеспечения терапевтического эффекта в целевой области обработки живого существа. Узел включает в себя первый водонепроницаемый и гибкий слой, накладываемый на целевую область обработки. Водонепроницаемый первый слой преимущественно обеспечивает эффект окклюзии на целевой области обработки, который может способствовать абсорбции топического лечебного состава, который может быть предусмотрен между первым слоем и целевой областью обработки.

Узел дополнительно содержит второй водонепроницаемый и гибкий слой, который преимущественно герметизирован с первым слоем для обеспечения водонепроницаемого узла. Узел дополнительно содержит гель между первым слоем и вторым слоем. Гель, в зависимости от терапевтического, медицинского и/или косметического применения, можно использовать для обеспечения любого из разнообразия его эффектов. Например, гель может обеспечивать лечение теплом или холодом во время фототерапевтического лечения для синергических эффектов. В некоторых случаях гель можно использовать для терморегулирования.

Узел дополнительно содержит гибкую плату между первым слоем и вторым слоем, при этом упомянутая гибкая плата имеет по меньшей мере один источник света для излучения света. Первый слой и второй слой герметизированы для обеспечения водонепроницаемого гелевого пакета с гибкой платой, внедренной в водонепроницаемый гелевый пакет. Узел водонепроницаемого гелевого пакета преимущественно пригоден для погружения в теплую или горячую воду для нагрева гелевого пакета и/или облегчения очистки гелевого пакета, чтобы способствовать повторному использованию. По меньшей мере один источник света излучает свет сквозь гель и первый слой на целевую область обработки. Размещение геля между источником света и целевой областью обработки позволяет использовать гель, например, в качестве прослойки или буфера. Кроме того, термическая обработка, обеспечиваемая гелем, более эффективна, если он размещен ближе к целевой области обработки.

В некоторых вариантах реализации второй слой (непосредственно) поддерживает гибкую плату. В некоторых других вариантах реализации гель может быть обеспечен между вторым слоем и гибкой платой, например, для дополнительной теплоемкости.

В некоторых вариантах реализации водонепроницаемый гелевый пакет с внедренной в него гибкой платой построен из слоев, которые герметизированы вместе, при этом один из слоев поддерживает упомянутую гибкую плату. Например, первый слой, гель, второй слой и гибкую плату герметизируют вместе в слоистой структуре. Слоистая структура обеспечивает дополнительную конструктивную опору гелевого пакета. Слоистая структура может быть проще в производстве. Слоистая структура может обеспечивать лучшую опору, например, рвущейся гибкой платы, чем гелевый пакет, где гибкая плата может быть свободно плавающей в геле.

В одном варианте реализации узел может содержать герметизирующий материал между гибкой платой и гелем. Упомянутый герметизирующий материал герметизирует гель с первым слоем. Герметизирующий материал также герметизирует гибкую плату с первым слоем и гелем. Герметизирующий материал обеспечивает адгезию между по меньшей мере частями первого слоя и по меньшей мере частями гибкой платы. Уплотнение, обеспечиваемое герметизирующим материалом, преимущественно является надежным для предотвращения утечки геля из узла. Герметизирующий материал преимущественно может защищать гибкую плату от геля и/или влаги/воды за пределами узла.

В одном варианте реализации узел содержит уплотнение, которое герметизирует швы (стыки) первого слоя и второго слоя для обеспечения водонепроницаемого гелевого пакета. Уплотнение как таковое может быть предусмотрено в дополнение к или альтернативно герметизирующему материалу. Уплотнение преимущественно предотвращает утечку геля из водонепроницаемого узла (аналогично обеспечению водозащиты деталей, содержащихся в узле (например, гибкой платы)).

В одном варианте реализации узел дополнительно содержит упомянутый второй водонепроницаемый и гибкий слой, который содержит первую водозащитную пленку, осажденную на первой стороне гибкой платы. Первая водозащитная пленка обеспечивает защиту гибкой платы от какого-либо повреждения, которое может быть вызвано гелем и/или влагой/водой за пределами узла. Водозащитная пленка делает возможной более легкую очистку. В некоторых вариантах реализации водозащитная пленка предусмотрена в виде внешнего слоя узла, который может быть наложен на целевую область обработки или не ориентирован от целевой области обработки.

В одном варианте реализации узел дополнительно содержит вторую водозащитную пленку, осажденную на второй стороне гибкой платы, при этом вторая сторона гибкой платы имеет по меньшей мере один источник света. Вторая водозащитная пленка обеспечивает защиту гибкой платы от какого-либо повреждения, которое может быть вызвано гелем и/или влагой/водой за пределами узла. В некоторых вариантах реализации вторая водозащитная пленка действует как герметизирующий материал для совместной герметизации геля и гибкой платы.

В одном варианте реализации гибкая плата дополнительно содержит по меньшей мере одну электронагревающую деталь, и/или упомянутый по меньшей мере один источник света гибкой платы содержит по меньшей мере один тепловыделяющий источник света. Тепло можно получать посредством электронагревающей детали и/или источника света во время лечения, преимущественно обеспечивая синергетические эффекты тепловой и фототерапии.

В одном варианте реализации гель удерживается первым слоем во множестве отсеков для обеспечения практически равномерного распределения геля по гибкой плате. Равномерное распределение геля делает возможным более равномерное освещение целевой области обработки и/или обеспечивает более равномерное расстояние между по меньшей мере одним источником света и целевой областью обработки. В некоторых вариантах реализации между по меньшей мере одним источником света и целевой областью обработки можно поддерживать минимальное расстояние, чтобы избежать вреда или ожога целевой области обработки, если по меньшей мере один источник света нагревается и/или предусмотрена по меньшей мере одна электронагревающая деталь.

В некоторых вариантах реализации гель может быть использован в качестве терморегулирования. Например, если по меньшей мере один источник света включает в себя по меньшей мере один высокомощный и/или тепловыделяющий источник света, такой как высокомощные светоизлучающие диоды, гель предпочтительно может быть предусмотрен для абсорбирования/буферизации некоторой тепловой энергии, выдаваемой по меньшей мере одним источником света и/или электронагревающей деталью. Тепловая энергия без терморегулирования может стать слишком «горячей» для целевой области обработки. Но с гелем в качестве терморегулирования тепловая энергия от по меньшей мере одного источника света и/или электронагревающей детали может поставляться в целевую область обработки в качестве полезной терапии теплом, например, посредством подачи тепла к целевой области обработки медленно в течение некоторого периода времени. При объединении световой терапии и тепловой терапии достигаются синергетические эффекты, как раскрыто в настоящем документе, такие как увеличенное поглощение (усвоение) топического состава в целевой области обработки.

В одном варианте реализации узел содержит внутренний источник питания, внедренный в гелевый пакет и электрически связанный с гибкой платой, и/или водонепроницаемый разъем и внешний источник питания, присоединяемый к водонепроницаемому разъему для питания гибкой платы. Источник(и) питания позволяет(ют) гибкой плате в водонепроницаемом гелевом пакете иметь питание во время терапии.

В одном варианте реализации топический состав осажден на первый слой узла, при этом упомянутый топический состав является прикладываемым к целевой области обработки. Топический состав может быть термически/оптически активирован и/или его абсорбция усиливается с помощью эффекта окклюзии водонепроницаемого слоя, приложенного к целевой области обработки.

В одном варианте реализации фототерапевтическая система содержит любой из фототерапевтических узлов, описанных в настоящем документе, и стыковочную станцию. Стыковочная станция может включать в себя по меньшей мере один нагревающий и/или охлаждающий элемент для нагрева геля гелевого пакета и/или источник питания для зарядки по меньшей мере одной аккумулирующей электроэнергию детали гелевого пакета. Преимущественно стыковочная станция обеспечивает путь для нагрева или охлаждения гелевого пакета и/или обеспечения питания, необходимого гибкой плате во время терапии.

В некоторых вариантах реализации способ фототерапии включает в себя наложение фототерапевтического гелевого пакета на целевую область обработки живого существа, при этом гелевый пакет может быть использован в качестве горячего пакета или холодного пакета. Далее способ фототерапии может включать в себя обеспечение топического состава между фототерапевтическим гелевым пакетом и целевой областью обработки.

Топический состав является термически и/или оптически активируемым. В некоторых вариантах реализации для фотодинамической терапии топический состав включает фотосенсибилизатор. Как правило, лечение теплом и/или окклюзия кожи может усиливать абсорбцию топических составов кожей целевой области обработки. В некоторых вариантах реализации топический состав преимущественно усиливается, если выполняются определенные тепловые или оптические условия (например, активация теплом).

Варианты реализации и их преимущества, описанные в сущности изобретения, не предназначены для ограничения, но скорее предназначены в качестве иллюстративных вариантов реализации раскрытия.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

На чертежах:

фиг. 1 изображает иллюстративный носимый фототерапевтический гелевый пакет согласно одному варианту реализации раскрытия;

фиг. 2 изображает вид сверху и вид сбоку иллюстративной гибкой платы (сечение), внедряемой в гелевый пакет, согласно одному варианту реализации раскрытия;

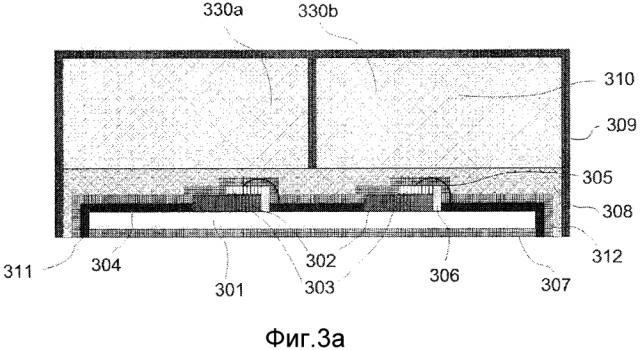

фиг. 3a изображает схему примерного фототерапевтического гелевого пакета согласно одному варианту реализации раскрытия;

фиг. 3b изображает схему примерного фототерапевтического гелевого пакета согласно одному варианту реализации раскрытия;

фиг. 3c изображает схему другого примерного фототерапевтического гелевого пакета согласно одному варианту реализации раскрытия;

фиг. 4a изображает схему примерного фототерапевтического гелевого пакета, присоединяемого к источнику питания, согласно одному варианту реализации раскрытия;

фиг. 4b изображает схему другого примерного фототерапевтического гелевого пакета, имеющего внутренний источник питания, согласно одному варианту реализации раскрытия;

фиг. 5a изображает схему примерного фототерапевтического гелевого пакета, присоединяемого к станции, согласно одному варианту реализации раскрытия; и

фиг. 5b изображает схему другого примерного фототерапевтического гелевого пакета, имеющего внутренний источник питания, при этом упомянутый гелевый пакет можно присоединять к станции, согласно одному варианту реализации раскрытия.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ РЕАЛИЗАЦИИ

На фиг. 1 изображен иллюстративный носимый фототерапевтический гелевый пакет согласно одному варианту реализации раскрытия. Гелевый пакет может включать в себя по меньшей мере два листа или слоя, и упомянутые листы/слои образуют слоистую структуру гелевого пакета. В некоторых вариантах реализации швы (стыки) слоев герметизированы для предотвращения утечки геля и/или других частей в нем. В определенных вариантах реализации слои герметизируют посредством, например, склеивания вместе слоев и гибкой платы, имеющей по меньшей мере один источник света, с образованием водонепроницаемой слоистой структуры гелевого пакета.

Слои можно герметизировать с использованием тепла, химического средства, адгезива, механических и/или каких-либо других подходящих способов и/или средств. Например, по меньшей мере часть поверхностей слоев можно скреплять или герметизировать вместе с образованием герметизированного, водонепроницаемого пакета, чтобы удерживать гель и гибкую плату. По сути, указанную гибкую плату с по меньшей мере одним источником света преимущественно встраивают в гелевый пакет.

В этом примерном варианте реализации гелевый пакет имеет по меньшей мере два слоя, первый слой 101 и второй слой 102, которые образуют оболочку или внешнюю поверхность гелевого пакета. Эти два слоя герметизированы с образованием водонепроницаемого гелевого пакета. В определенных вариантах реализации слои можно герметизировать друг с другом по краям слоев, чтобы гарантировать, что гель внутри гелевого пакета удерживается без протечки, а гибкая плата с по меньшей мере одним источником света защищена от воды или влаги снаружи гелевого пакета. В некоторых вариантах реализации слои можно герметизировать с образованием водонепроницаемого гелевого пакета посредством склеивания слоев вместе, включая размещение геля и гибкой платы между слоями. В некоторых вариантах реализации источник света может выделять тепло, и/или гибкая плата может содержать электронагревающую деталь.

Первый слой 101 можно накладывать на кожу или ткань живого существа. Первый слой преимущественно можно накладывать на целевую область обработки (лечения) 104. Целевая область обработки может включать в себя какие-либо (внешние) части организма человека, такие как кожа головы (ее волосистой части), лоб, лицо, шея, спина, грудная клетка, желудок, пах, ягодицы, ноги, ступни и т. д. Мази, кремы, воск, порошки, гели, текучие вещества и/или жидкости можно наносить между первым слоем и целевой областью обработки. Нанесенные вещества могут быть лекарственными. Фототерапия с использованием этих нанесенных веществ может подходить для терапевтического, медицинского и/или косметического применения.

Нанесенное вещество (например, топический лечебный состав/формула) может быть нанесено на целевую область обработки перед лечением и/или же нанесено на первый слой 101 перед лечением. В некоторых вариантах реализации нанесенные вещества могут быть (предварительно нанесены на и) герметизированы на первом слое с использованием удаляемого (и водонепроницаемого) уплотнения, так что это уплотнение может быть удалено перед использованием, а нанесенное вещество обнажено для воздействия на целевую область обработки во время применения. Уплотнение можно использовать снова для того, чтобы обратно герметизировать какое-либо оставшееся вещество на первом слое. После этого гелевый пакет преимущественно можно снова охлаждать/нагревать для последующего использования.

Первый слой преимущественно содержит водостойкий и/или водонепроницаемый материал, который обеспечивает окклюзию кожи, когда его накладывают на целевую область обработки. В некоторых вариантах реализации окклюзия, необязательно в сочетании с высвобождаемым из гелевого пакета теплом, увеличивает абсорбцию топических формул и/или лечебных составов, предусмотренных между гелевым пакетом и целевой областью обработки. В определенных вариантах реализации топическую формулу и/или лечебный состав активируют термически, химически и/или оптически. Топическая формула и/или лечебный состав могут быть предназначены для терапевтического и/или косметического применения.

Если гелевый пакет используют в качестве нагревающего пакета, тепло, высвобождаемое теплым пакетом в целевую область обработки, может увеличивать поглощение нанесенных веществ (например, топических лечебных составов/формул) кожей. Плотный контакт гелевого пакета на целевой области обработки также может увеличивать поглощение этих нанесенных веществ кожей (например, из-за окклюзии кожи). Абсорбция и/или поглощение этих веществ может вести к более высокой эффективности лечения, желаемой для целевой области обработки.

Если гелевый пакет используют в качестве охлаждающего пакета, то охлаждающий эффект может работать в сочетании со светотерапией для того, чтобы обеспечивать двойную пользу, такую как облегчение боли. В некоторых вариантах реализации увеличение тепла и/или температуры источников света может снижать эффективность источников света. За счет обеспечения охлаждающего пакета источники света можно охлаждать для того, чтобы сделать возможными более высокие интенсивности света, тем самым увеличивая эффективность светового лечения.

Для того чтобы сформировать гелевый пакет, первый слой 101 содержит гибкий, водостойкий внешний материал, который удерживает гель (например, гелеобразный материал, гелеобразное вещество, жидкость, вязкая жидкость и т. д.). Например, первый слой может удерживать прозрачный гель, например 1,2-пропиленгликоль, воду, физиологический раствор или схожий водно-солевой раствор, прозрачные силиконовые гели, силиконовые текучие вещества, такие как полидиметилсилоксан, воду/физиологический раствор с сильно связывающим воду органическим полимером, таким как гиалуроновая кислота. Консерванты можно добавлять для того, чтобы уменьшить разложение микробами. Прозрачный гель может обладать относительно высокой способностью хранить тепловую энергию, так что первый слой пригоден для использования в качестве горячего и/или холодного гелевого пакета. В некоторых вариантах реализации гель может иметь высокую теплопроводность, например, текучие или гелеобразные теплоносители, чтобы быстро отводить какое-либо тепло от упомянутого по меньшей мере одного источника света. Вместо геля можно использовать прозрачную пену, если теплопроводность не является учитываемым при конструировании фактором.

Гель, удерживаемый первым слоем, может быть практически прозрачным или по меньшей мере просвечивающимся для того, чтобы сделать возможным прохождение света. В определенных вариантах реализации гель может иметь, например, такую конкретную физическую и/или химическую структуру, что свет может рассеиваться и/или фокусироваться на целевой области обработки. В некоторых вариантах реализации может быть предусмотрен такой гелеобразный материал, чтобы позволять проходить определенному диапазону частоты света. Гель может быть нетоксичным, чтобы избежать, например, отравления пользователя, если гель вытечет из гелевого пакета.

Гелевый пакет можно обеспечивать на целевой области обработки, например, при комнатной температуре или ниже комнатной температуры. Гель можно использовать для терморегулирования, например, пользуясь высокой способностью геля хранить тепловую энергию (или высокой теплопроводностью для быстрого отвода тепла, выделяемого упомянутым по меньшей мере одним источником света, из гелевого пакета/к коже). При некоторых фототерапевтических обработках могут подходить высокомощные источники света (например, высокомощные СИДы). Однако высокомощные источники света могут повреждать целевую область обработки, если не управлять выделяющимся теплом. Гель, предусмотренный между источником света и целевой областью обработки, может действовать в качестве буфера/разделителя, который удерживает тепловыделяющие источники света на безопасном расстоянии от целевой области обработки. Гель также может поглощать некоторую часть тепла, выделяемого источниками света. Поглощенное тепло может вызывать фазовый переход гелевого материала, что позволяет поддерживать конкретный уровень тепла, подаваемого к целевой области обработки (например, чтобы избежать перегрева целевой области обработки).

Материал внешней поверхности может выдерживать высокие температуры, такие как горячая, кипящая вода или вода, от которой идет пар (например, от примерно 45 градусов по Цельсию до примерно 110 градусов по Цельсию), так что материал не будет плавиться или гореть во время нагревания гелевого пакета. Материал внешней поверхности также может выдерживать низкие температуры, такие как в холодильнике или морозильнике (от примерно -20 градусов по Цельсию до примерно 15 градусов по Цельсию), так что материал не будет трескаться и/или становиться ломким во время охлаждения гелевого пакета.

Первый слой 101 может быть практически прозрачным, так что свет может проходить через гель и первый слой к коже целевой области обработки. Первый слой может быть просвечивающимся, так что через этот слой может проходить некоторая часть света, испускаемого упомянутым по меньшей мере одним источником света. Первый слой может альтернативно быть снабжен покрытием или материалом, который является пористым, или же снабжен щелями и/или отверстиями, так что свет может проходить через оболочку к коже.

В некоторых вариантах реализации первый слой 101 содержит моющуюся внешнюю поверхность для того, чтобы обеспечивать легкую очистку первого слоя. Первый слой, накладываемый на кожу, может становиться грязным или запачканным потом, грязью, загрязнителями, бактериями, кремами, мазями/гелями, порошками и т. д. Например, первый слой может иметь гладкую поверхность, чтобы сделать возможной более легкую очистку. Моющаяся поверхность преимущественно обеспечивает возможность повторного использования гелевого пакета, например, позволяет пользователю очищать гелевый пакет очищающим раствором. Первый слой также может быть гибким, эластическим и/или растягивающимся, позволяя хорошо подгонять гелевый пакет к анатомической структуре целевой области обработки. Поскольку первый слой можно прикладывать к коже, материал предпочтительно может быть нетоксичным, гипоаллергенным и/или комфортным на ощупь, даже при длительном использовании. На первом слое может быть предусмотрено антибактериальное покрытие для того, чтобы предотвращать рост бактерий. Внешняя поверхность первого слоя может не прилипать, не приставать и/или не приклеиваться к коже или волосам без труда, так что гелевый пакет можно комфортно накладывать и/или удалять с целевой области обработки. Первый слой 101 может содержать нанесенный на него топический состав. Топический состав можно наносить вручную или можно герметизировать на первом слое с использованием съемного (и водонепроницаемого) уплотнения, так что его можно обнажать для воздействия на целевую область обработки во время применения.

В некоторых вариантах реализации фототерапевтический гелевый пакет используют при фотодинамической терапии. Между гелевым пакетом и целевой областью обработки может быть предусмотрен топический состав. Топический состав может содержать фотосенсибилизатор, абсорбция которого облегчается посредством окклюзии и/или тепла гелевого пакета. При усиленной абсорбции предусматриваемое количество фотосенсибилизатора можно уменьшать, тем самым уменьшая стоимость и побочные эффекты фотодинамической терапии.

Второй слой 102 может быть направлен/обращен от целевой области обработки во время применения (например, не наложен на целевую область обработки), как видно в части b) на фиг. 1. Второй слой может поддерживать гибкую (печатную) плату с по меньшей мере одним источником света. Гибкая плата может иметь одну сторону, обращенную к гелю в гелевом пакете (удерживаемому первым слоем гелю), так что свет, испускаемый упомянутым по меньшей мере одним источником света, проходит через гель к целевой области обработки. Другая сторона, обращенная от геля, может быть приклеена или прикреплена ко второму слою. На второй слой может быть нанесено вещество для обеспечения ароматерапии, например, термически активируемое вещество, чтобы источать запах, так, что вторым слоем преимущественно источается аромат живому существу. Вещество для обеспечения ароматерапии можно наносить вручную или можно герметизировать на первом слое с использованием съемного (и водонепроницаемого) уплотнения, так что его можно обнажать для воздействия на целевую область обработки во время применения.

Гибкая плата внедрена внутри слоев гелевого пакета, например, между первым и вторым слоями, которые уплотнены водонепроницаемым образом. Например, гибкую плату встраивают внутрь полости, образованной между первым и вторым слоями, например, в геле в гелевом пакете. Указанный по меньшей мере один источник света выполнен с возможностью испускать свет через гель и первый слой на целевую область обработки. За счет обеспечения наличия геля ближе к целевой области обработки (в противоположность обеспечению по меньшей мере одного источника света напротив целевой области обработки), тепловые воздействия от горячего/холодного гелевого пакета доставляются более эффективно и/или непосредственно к целевой области обработки.

Второй слой может быть выполнен из водонепроницаемого и/или водоотталкивающего материала, который защищает/герметизирует гибкую плату от влаги и/или воды снаружи гелевого пакета (например, материал является водостойким). Вместе с первым слоем гелевый пакет, образованный первым и вторым слоями, является практически водонепроницаемым. Второй слой может иметь внешний материал, который легко очистить.

Второй слой может быть выполнен из гибкого и/или растягивающегося материала, так что обеспечивается гибкость, чтобы позволить гелевому пакету деформироваться, хотя гибкость и/или растяжимость первого слоя и второго слоя могут различаться. В некоторых вариантах реализации второй слой является более гибким/растягивающимся, поскольку второй слой может растягиваться относительно больше, чем первый слой при оборачивании гелевого пакета вокруг целевой области обработки, второй слой дальше от целевой области обработки имеет большую длину дуги.

Второй слой, если он не предназначен накладываться на целевую область обработки, может быть выполнен из материала, который является непрозрачным (матовым). По сути, свет, испускаемый источником света, который может быть опасным/нежелательным для глаз или нецелевых областей обработки, можно блокировать с помощью непрозрачного второго слоя. Альтернативно второй слой может быть просвечивающимся или практически прозрачным, чтобы преимущественно предоставлять пользователю возможность видеть/оценивать внедренную гибкую плату и/или видеть, что упомянутый по меньшей мере один источник света находится в рабочем состоянии. В некоторых вариантах реализации на втором слое может быть напечатан с по меньшей мере одним из декалей, узоров, инструкций по применению, индикаторов температуры, индикаторов готовности к применению, предупреждающих индикаторов и т. д.

В некоторых вариантах реализации и первый и второй слои можно использовать для наложения на целевую область обработки, тем самым предусматривая двухсторонний фототерапевтический гелевый пакет. Гибкая плата также может быть двухсторонней, с по меньшей мере одним источником света, предусмотренным на каждой стороне платы. Предоставление двухстороннего гелевого пакета позволяет пользователю использовать другую сторону гелевого пакета, когда холод или тепло одной из сторон гелевого пакета рассеялись. Гибкая плата может быть выполнена с управляющим модулем, электрически связанным с гибкой платой для включения/выключения источника(ов) света одной стороны и/или источника(ов) света другого стороны с тем, чтобы избежать излучения света в течение длительного периода в сторону от целевой области, например, в глаза пользователя. С фототерапевтическим гелевым пакетом может быть предусмотрен компонент пользовательского интерфейса, например, кнопка, переключатель, чтобы позволить пользователю отдавать управляющему модулю команду настраивать источники света и/или другие электрические компоненты (например, электронагревающие элементы, таймер и т. д.).

Фототерапевтический гелевый пакет может в некоторых вариантах реализации содержать средство и/или по меньшей мере одну деталь для прикрепления гелевого пакета к живому существу так, что его предпочтительно можно применять без использования рук. Средство или по меньшей мере одна деталь для прикрепления обеспечивает возможность ношения гелевого пакета. Прикрепляющая деталь 103 может позволять удерживать гелевый пакет на месте на целевой области обработки живого существа, даже когда живое существо двигается и/или когда живое существо физически не способно держать гелевый пакет. Такая прикрепляющая деталь может включать по меньшей мере один ремешок, прикрепленный к первому слою и/или второму слою или удерживаемый им/ими, так что ремешки можно использовать для того, чтобы прикреплять гелевый пакет к живому существу. Прикрепляющая деталь может быть выполнена из эластического материала (например, эластической материи, латекса и т. д.), так что ее можно плотно подгонять по живому существу. Прикрепляющая деталь
