Устройство для регулирования межклетевых натяжений полосы на непрерывном стане холоднойпрокатки
Патент 263534
Классы МПК
Устройство для регулирования межклетевых натяжений полосы на непрерывном стане холоднойпрокатки
Иллюстрации
Реферат

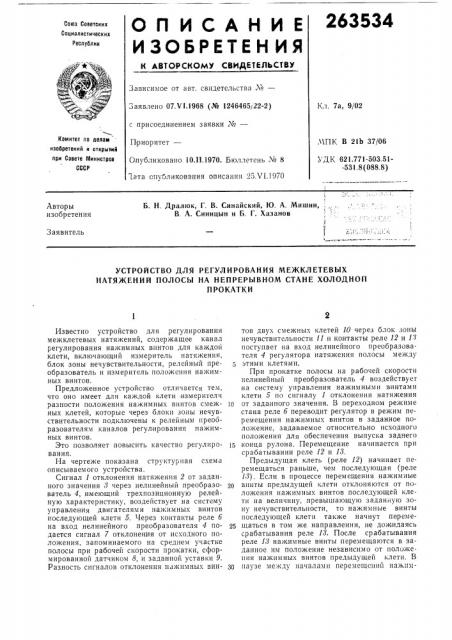

263534
ОП ИСАНИ Е
ИЗОБРЕТЕН ИЯ
К ABTOP СКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 07.V1.1968 (№ 1246465(22-2) 11л. 7а, 9/02 с присоединением заявки №вЂ”
Комитет по делам изобретений и открытий при Совете Министров
СССР
Приоритет—
Опубликовано 10.11.1970. Бюллетень № 8 àTа опубликования описания 25Х1.1970
МПК В 21Ь 37/06
УДК 621.771-503.51-531. 8 (088. 8) Б. H Дралюк, Г. В. Синайский, lo. A. Мишин,;
В. А. Синицын и Ь. Г. Хазанов
J (Авторы изобретения
Заявитель
УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ МЕЖКЛЕТЕВЫХ
НАТЯЖЕНИЙ ПОЛОСЫ НА НЕПРЕРЫВНОМ СТАНЕ ХОЛОДНОЙ
ПРОКАТКИ
Известно устройство для регулирования межклетевых натяжений, содержащее канал регулирования на>кимных винтов для каждой клети, включающий измеритель натяжения, блок зоны нечувствительности, релейный преобразователь и измеритель положения нажимных винтов.
Предложенное устройство отличается тем, что оно имеет для каждой клети измерителч разности положения нажимных винтов смежных клетей, которые через блоки зоны нечувствительности подключены к релейным преобразователям каналов регулирования нажимных винтов.
Это позволяет повысить качество регулирования.
На чертеже показана структурная схема описываемого устройства.
Сигнал 1 отклонения натяжения 2 от заданного значения > через нелинейный преобразователь 4, имеющий трехпозиционную релейную характеристику, воздействует на систему управления двигателями нажимных винтов последующей клети 5. Через контакты реле б на вход нелинейного преобразователя 4 подается сигнал 7 отклонения от исходного положения, запоминаемого на среднем участке полосы при рабочей скорости прокатки, сформированной датчиком 8, и заданной уставки 9.
Разность сигналов отклонения на>кпмных винтов двух смежных клетей 10 через блок, îíû нечувствительности 11 и контакты реле 12 и 13 поступает на вход нелинейного преобразователя 4 регулятора натяжения полосы между этими клетями.
При прокатке полосы на рабочей скорости нелинейный преобразователь 4 воздействуег на систему управления нажимными винтами клети 5 по сигналу 1 отклонения натяжения
la от заданного значения. В переходном режиме стана реле б переводит регулятор в режим перемещения нажимных винтов в заданное положение, задаваемое относительно исходного положения для обеспечения выпуска заднего
15 конца рулона. Перемещение начинается при срабатывании реле 12 и 1>.
Предыдущая клеть (реле 12) начинает перемещаться раньше, чем последующая (реле
13). Если в процессе перемещения нажимные
2п винты предыдущей клети отклоняются от положения нажимных винтов последующей клети на величину, превышающую заданную зону нечувствительности, то нажимные винты последующей клети также начнут переме25 щаться в том же направлении, не дожидаясь срабатывания реле 1>. После срабатывания реле И на>кимные винты перемещаются в заданное им положение независимо от положения нажимных винтов предыдущей клети. В зр паузе между началами перемещений нажим263534
Предмет изобретения
Составитель T. Юрова
Тскрсд T. П. Курилко
Редактор Н. Л. Корчеико
Корректор В. Трутнев
Заказ 2451 Тираж 480 Г1одписиое
Ц11ИИПИ Комитета по делам изобретений и огкргятий при Совете Министров CCCI
Москва, )K-35, Ра шская II3()., д. 4 5
Загорская типография ных винтов смежных клетей нажимные винты предыдущей клети могут обогнать нажимные винты последующей клети только на величину, заданную блоком зоны нечувствительности 11.
Предлагаемое устройство повьш ает эффективность регулирования натяжений полосы между клетями непрерывного стана холодной прокатки в переходных режимах.
Устройство для регулирования межклетевых натяжений полосы на непрерывном стане холодной прокатки, содержащее для каждой клети канал регулирования нажимных винтов, включающий измеритель натяжения, блок зоны нечувствительности, релейный преобразователь и измеритель положения нажимных винтов, отличающееся тем, что, с целью повыщения качества регулирования, оно имеет для каждой клети измерители разности положений нажимных винтов смежных клетей, которые
1о через блоки зоны нечувствительности подключены к релейным преобразователям каналов регулирования нажимных винтов.
