Системы, устройство и способы для формирования вывода, например, света, ассоциированного с бытовым прибором, на основании звука оборудования

Системы, устройство и способы для формирования вывода, например, света, ассоциированного с бытовым прибором, на основании звука оборудования

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ НАСТОЯЩЕЕ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение в целом направлено на системы, устройство и способы для формирования вывода, ассоциированного с бытовым прибором. Более конкретно, различные разработанные способы и устройство, описанные в настоящем описании, относятся к использованию звуковой среды оборудования для формирования мульти-модального вывода.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[0002] Продукты с динамическим выводом часто больше ценятся пользователями, чем статические устройства, так как динамический вывод предоставляет дополнительный источник интереса. Например, динамические выводы могут выдаваться на смартфонах или персональных компьютерах посредством использования интерактивных заставок или обоев. Другие примеры включают в себя технологию окружающего освещения, используемую в телевизорах, динамическое освещение в искусственных каминах или свечах, интерактивные дисплеи в общественных местах, таких как галереи или музеи.

[0003] Как правило, контент, используемый для возбуждения динамического вывода, должен быть создан и обновлен для предотвращения того, что пользователям стало скучно, посредством вывода, произведенного бытовым прибором. Имеется потребность создать контент, который постоянно изменяется, предотвращая производителей оборудования от реализации таких свойств.

[0004] Известные подходы для создания контента для возбуждения динамического вывода включают в себя случайное или псевдослучайное поколение выводов. Проблема с этими способами состоит в том, что они в целом основаны на алгоритмах, которые могут быть математически сложными и могут требовать дополнительную вычислительную мощность. Одним примером такого алгоритма является алгоритм Маркова, используемый для управления светом. Дополнительно эти алгоритмы требуют подходящего контента для возбуждения алгоритма для формирования динамического вывода.

[0005] Таким образом, есть необходимость в данной области техники в предоставлении системы, устройства и процессов, которые генерируют контент для возбуждения динамического вывода для бытовых приборов, что приводит к тому, что пользователи становятся более заинтересованными и эмоционально привязанными к своим бытовым приборам.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0006] Настоящее изобретение направлено на системы, устройство и способы, описанные в настоящем описании, которые используют звуковую среду бытового прибора для генерирования контента для динамического вывода. В соответствии с вариантами осуществления, описанными в настоящем описании, вывод, сгенерированный устройством, отличается на основании различий в акустическом сигнале, возникающем в результате изменений в операционном состоянии бытового прибора. Посредством использования звуковой среды бытового прибора, не повторяющиеся, но все еще распознаваемые выводы, ассоциированные с бытовым прибором, могут быть сгенерированы на основании различных операционных состояний бытового прибора. Кроме того, операция пользователя бытового прибора может влиять на акустический сигнал, принятый устройством, что может дополнительно влиять на вывод, производимый бытовым прибором. Системы, устройство и способы, описанные в настоящем описании, используют динамический акустический сигнал бытового прибора для выдачи пользователю динамического вывода для вовлечения пользователя способом, который увеличивает их интерес и привязанность к бытовому прибору.

[0007] В общем, в одном аспекте настоящее изобретение относится к системам, ассоциированным с бытовым прибором. Система включает в себя акустический датчик, ассоциированный с бытовым прибором, для приема акустического сигнала, произведенного бытовым прибором во время операции на нем, и генерирования ассоциированного выведенного сигнала. Система также включает в себя элемент вывода, сконфигурированный для генерирования вывода (выходного сигнала) в среде, ассоциированной с бытовым прибором. Система дополнительно включает в себя контроллер, подсоединенный к акустическому датчику и элементам вывода. Контроллер сконфигурирован для приема ассоциированного выведенного сигнала и управления элементом вывода для выдачи вывода на основании ассоциированного выведенного сигнала. В некоторых вариантах осуществления вывод может включать в себя мульти-модальный и псевдослучайный вывод (выходной сигнал). Вывод может включать в себя по меньшей мере одно из: света, звука и вибрации.

[0008] В соответствии с различными вариантами осуществления, контроллер сконфигурирован для управления элементом вывода для выдачи различного вывода на основании различий в по меньшей мере одном из: как использован бытовой прибор, и операционного состояния бытового прибора. В некоторых вариантах осуществления элемент вывода сконфигурирован для выдачи псевдослучайного декоративного вывода в среде, ассоциированной с бытовым прибором.

[0009] По меньшей мере в одном варианте осуществления элемент вывода расположен вне бытового прибора. Элемент вывода может быть включен в по меньшей мере одну из: системы, которая предоставляет окружающее освещение в среде, ассоциированной с бытовым прибором, систему, которая предоставляет декоративное освещение в среде, ассоциированной с бытовым прибором, и аудио систему, которая предоставляет ряд звуковых сигналов, слышимых в среде, ассоциированной с бытовым прибором.

[0010] В некоторых вариантах осуществления элемент вывода включает в себя сеть освещения, сконфигурированную для формирования эффекта освещения, воспринимаемого в среде. Контроллер может быть дополнительно сконфигурирован для управления по меньшей мере одним из: интенсивности, продолжительности, цвета и тактирования эффекта освещения на основании ассоциированного выведенного сигнала. По меньшей мере в одном варианте осуществления контроллер дополнительно сконфигурирован для управления сетью освещения для предоставления эффекта освещения на основании характеристик ассоциированного выведенного сигнала, включающего в себя по меньшей мере одно из: частоты ассоциированного выведенного сигнала, уровня громкости ассоциированного выведенного сигнала, относительного изменения уровня громкости, отклонения ассоциированного выведенного сигнала и акустических шаблонов, ассоциированных с бытовым прибором.

[0011] В другом аспекте настоящее изобретение относится к домашнему бытовому прибору, который включает в себя по меньшей мере один элемент вывода, который может быть включен в домашний бытовой прибор, причем каждый из по меньшей мере одного элемента вывода сконфигурирован для генерирования вывода в среде, ассоциированной с домашним бытовым прибором. Домашний бытовой прибор также включает в себя акустический датчик, сконфигурированный для приема акустического сигнала, произведенного домашним бытовым прибором во время работы домашнего бытового прибора, и сконфигурированный для генерирования ассоциированного выведенного сигнала. Домашний бытовой прибор дополнительно включает в себя контроллер, подсоединенный к акустическому датчику и по меньшей мере к одному элементу вывода, и сконфигурированный для приема ассоциированного выведенного сигнала и управления по меньшей мере одним элементом вывода для выдачи вывода на основании ассоциированного выведенного сигнала.

[0012] В соответствии с различными вариантами осуществления, контроллер сконфигурирован для управления по меньшей мере одним элементом вывода для выдачи различного вывода на основании различий в по меньшей мере одном из: как используется домашний бытовой прибор, и операционном состоянии домашнего бытового прибора. Дополнительно, вывод может включать в себя псевдослучайный и мульти-модальный вывод.

[0013] В некоторых вариантах осуществления по меньшей мере один элемент вывода расположен вне домашнего бытового прибора. Контроллер может быть сконфигурирован для связи с по меньшей мере с одним элементом вывода, расположенным вне домашнего бытового прибора. По меньшей мере в одном варианте осуществления по меньшей мере один элемент вывода, расположенный вне домашнего бытового прибора, включен в по меньшей мере одну из: системы, которая предоставляет окружающее освещение в среде, ассоциированной с домашним бытовым прибором, системы, которая предоставляет декоративное освещение в среде, ассоциированной с домашним бытовым прибором, и аудио системы, которая является слышимой в среде, ассоциированной с домашним бытовым прибором.

[0014] В другом аспекте настоящее изобретение в целом рассматривает способ формирования вывода (выходного сигнала), ассоциированного с бытовым прибором. Способ включает в себя действие приема акустического сигнала, сформированного бытовым прибором, причем акустический сигнал соответствует операционному состоянию бытового прибора. Способ также включает в себя действие управления элементом вывода для выдачи вывода на основании принятого акустического сигнала, причем вывод сгенерирован в среде, ассоциированной с бытовым прибором. Способ дополнительно включает в себя действие изменения вывода на основании различий в акустическом сигнале, возникающем в результате изменений в операционном состоянии бытового прибора.

[0015] В одном варианте осуществления действие приема акустического сигнала дополнительно включает в себя действия приема первого акустического сигнала, соответствующего первому операционному состоянию бытового прибора, и приема второго акустического сигнала, соответствующего второму операционному состоянию бытового прибора, причем второе операционное состояние отлично от первого операционного состояния.

[0016] В некоторых вариантах осуществления действие управления элементом вывода дополнительно включает в себя действие управления элементом вывода для выдачи первого вывода, соответствующего первому операционному состоянию бытового прибора, и управление элементом вывода для выдачи второго вывода на основании второго акустического сигнала, соответствующего второму операционному состоянию бытового прибора, причем второй вывод отличен от первого вывода. В одном варианте осуществления изменение от первого операционного состояния ко второму операционному состоянию имеет место независимо от операции пользователя бытового прибора. В другом варианте осуществления изменение в операционном состоянии от первого операционного состояния ко второму операционному состоянию возникает в результате пользователя, управляющего бытовым прибором.

[0017] По меньшей мере в одном варианте осуществления действие изменения вывода на основании отличий в акустическом сигнале дополнительно включает в себя действие изменения вывода на основании отличий в акустическом сигнале для выдачи псевдослучайного вывода. В этом способе действие управления элементом вывода для выдачи вывода дополнительно включает в себя действие управления элементом вывода для предоставления обратной связи пользователю в среде, ассоциированной с бытовым прибором, причем обратная связь с пользователем приводит к тому, что пользователь, управляющий бытовым прибором, изменяет операционное состояние бытового прибора.

[0018] Используемый в настоящем описании в целях описания настоящего изобретения термин "акустический датчик" должен быть расценен, чтобы включать в себя любые датчики или преобразователи, которые преобразовывают звук в электрический сигнал, включая, но не ограничиваясь, микрофоны, пьезоэлектрические датчики вибрации/датчики ускорения, оптоволоконные датчики, полупроводниковые датчики ускорения и микро электромеханические системы (MEMS).

[0019] Используемый в настоящем описании в целях описания настоящего изобретения термин "операционное состояние" должен быть оценен, чтобы включать в себя любое состояние, положение или режим операции любого бытового прибора. Должно быть очевидно, что общее операционное состояние, такое как состояния "включено" или "выключено", может включать в себя вариативность в себе. Например, состояние "выключено" может включать в себя состояние ожидания, состояние сбережения энергии или состояние полного выключения, в то время как состояние "включено" может включать в себя диапазоны скорости работы, температуру и/или интенсивность, или другие переменные отдельно или в комбинации с другими или предыдущими переменными. Операционные состояния могут возникать из параметров, выбранных пользователем, управляющим бытовым прибором, фаз, ассоциированных с носителем, ассоциированным с бытовым прибором, или комбинаций предыдущих и других переменных. Оценено, что бытовой прибор может иметь множество операционных состояний, некоторые из которых могут быть специфичны для типа бытового прибора. Кроме того, операционные состояния могут иметь место одновременно или последовательно и могут изменяться независимо от поведения пользователя или в результате поведения пользователя. Некоторые другие примеры операционных состояний включают в себя, но не ограничиваются, нагревание или фазу кипения воды в чайнике или кофеварке, фазу смешивания или параметры настройки пищевого комбайна, операционные состояния нагревания, охлаждения и систему кондиционирования воздуха в зависимости от количества пользователей в общей области. Должно быть оценено, что термины "операция", "положение", "состояние", "фаза" или "стадия" могут быть использованы совместно с термином "операционное состояние".

[0020] Используемый в настоящем описании термин "воспринятый" относится к эффекту вывода, который заметен для человека. Должно быть очевидно, что воспринятые эффекты вывода могут быть восприняты по меньшей мере одним чувством, включающим в себя любое из: визуального, слухового, тактильного и/или обонятельного в качестве некоторых примеров.

[0021] Используемый в настоящем описании термин "бытовой прибор" относится ко всем вариантам бытовой техники, включающим в себя, но не ограничиваясь, кухонную бытовую технику, бытовой прибор очистки, бытовой прибор ванной и наружные бытовые приборы (например, грили или инструмент с электроприводом). Однако должно быть оценено, что используемый в настоящем описании термин "бытовой прибор" может относиться к устройству или бытовому прибору, имеющему конкретную цель, расположено ли оно в месте постоянного хранения или в общественном месте, или личном месте, включая офис, коммерческое место или производственный объект.

[0022] Используемый в настоящем описании в целях описания настоящего изобретения термин "звуковая среда" должен быть расценен, чтобы включать в себя любой акустический сигнал, ассоциированный с бытовым прибором, сформированный во время операционного состояния бытового прибора, включающий в себя, но не ограниченный, акустические сигналы, сформированные самим бытовым прибором, акустические сигналы, сформированные пользователем, взаимодействующим с бытовым прибором, или комбинацию предыдущих акустических сигналов, сформированных операционным состоянием бытового прибора. Должно быть очевидно, что акустические сигналы могут быть сгенерированы только внутренне по отношению к бытовому прибору, только внешне по отношению к бытовому прибору или в их комбинации. Дополнительно, акустические сигналы могут включать в себя фоновые звуки, которые изменены посредством измененного операционного состояния бытового прибора. Некоторые примеры акустических сигналов включают в себя, но не ограничиваются, звуки, сформированные элементами спирали в тостере, так как они возбуждены и нагреты, звуки, сформированные рычагом, которым пользователь управляет для понижения части тоста в тостер, и могут включать в себя звуки, специфичные для величины давления, приложенного к рычагу пользователя и/или степени, на которую рычаг перемещен, и звуки, сформированные операционным состоянием кипения в чайнике, и могут включать в себя звуки кипения, специфичные для количества воды в чайнике.

[0023] Используемый в настоящем описании в целях описания настоящего изобретения термин "светодиодный (LED)" должен быть расценен, чтобы включать в себя любой электролюминесцентный диод или другой тип систем, основанной на инжекции/переходе несущей, которая способна генерировать излучение в ответ на электрический сигнал. Таким образом, термин LED включает в себя, но не ограничивается, различные основанные на полупроводнике структуры, которые излучают свет в ответ на ток, излучающие свет полимеры, органические светодиоды (светодиоды OLED), электролюминесцентные ленты и т.п. В частности, термин LED относится к светодиодам всех типов (включая в себя полупроводниковые и органические светодиоды), которые могут быть сконфигурированы для генерирования излучения в одном или более из инфракрасного спектра, ультрафиолетового спектра и различных частей видимого спектра (в целом, включая в себя длины волны излучения приблизительно от 400 миллимикронов приблизительно до 700 миллимикронов). Некоторые примеры диодов LED включают в себя, но не ограничиваются, различные типы диодов LED инфракрасного света, диодов LED ультрафиолетового света, диодов LED красного света, диодов LED синего света, диодов LED зеленого света, диодов LED желтого света, диодов LED янтарного света, диодов LED оранжевого света и диодов LED белого света.

[0024] Термин "осветительный бытовой прибор" использован в настоящем описании, чтобы относиться к реализации или распределению одного или более блоков освещения в конкретном форм-факторе, сборке или пакете. Термин "блок освещения" использован в настоящем описании, чтобы относиться к устройству, включающему в себя один или более источников света одинакового или различного типов. Данный блок освещения может иметь любое одно из множества: монтируемые компоновки для источника(ов) света, огороженные/жилые компоновки и формы и/или электрические и механические конфигурации соединения. Дополнительно, данный блок освещения опционально может быть ассоциирован с (например, включать в себя, быть подсоединенным к и/или заключенным в корпус вместе с) различными другими компонентами (например, схемой управления), относящимися к работе источника(ов) света. "Основанный на LED блок освещения" относится к блоку освещения, который включает в себя один или более основанных на LED источников света, как рассмотрено выше, один или в комбинации с другими не основанными на LED источниками света.

[0025] Термин "контроллер" использован в настоящем описании в целом для описания различного устройства, относящегося к работе бытовых устройств, описанных в настоящем описании. Контроллер может быть реализован множеством способов (например, выделенным аппаратным обеспечением) для выполнения различных функций, рассмотренных в настоящем описании. "Процессор" является одним примером контроллера, который использует один или более микропроцессоров, которые могут быть запрограммированы, используя программное обеспечение (например, микрокод), для выполнения различных функций, рассмотренных в настоящем описании. Контроллер может быть реализован с или без использования процессора, и также может быть реализован как комбинация выделенного аппаратного обеспечения для выполнения некоторых функций, и процессор (например, один или более запрограммированных микропроцессоров и ассоциированная схема) для выполнения других функций. Примеры компонентов контроллера, которые могут быть использованы в различных вариантах осуществления настоящего описания, включают в себя, но не ограничены, обычные микропроцессоры, специализированные интегральные схемы (схемы ASIC) и программируемые пользователем вентильные матрицы (матрицы FPGA).

[0026] В различных реализациях процессор или контроллер могут быть ассоциированы с одним или более запоминающими носителями (в целом названными в настоящем описании "памятью", например, энергозависимой и энергонезависимой компьютерной памятью, такой как RAM, PROM, EPROM и EEPROM, дискетами, компакт-дисками, оптическими дисками, магнитной лентой и т.д.). В некоторых реализациях запоминающие носители могут быть закодированы с одной или более программами, которые при выполнении на одном или более процессорах и/или контроллерах выполняют по меньшей мере некоторые функции, рассмотренные в настоящем описании. Различные запоминающие носители могут быть фиксированными в процессоре или контроллере или могут быть переносимыми таким образом, чтобы одна или более программ, сохраненных на нем, могли быть загружены в процессор или контроллер для реализации различных аспектов настоящего изобретения, рассмотренного в настоящем описании. Термины "программа" или "компьютерная программа" использованы в настоящем описании в общем смысле, чтобы относиться к любому типу компьютерного кода (например, программному обеспечению или микрокоду), который может быть использован для программирования одного или более процессоров или контроллеров.

[0027] Должно быть оценено, что все комбинации предшествующих понятий и дополнительных понятий, рассмотренных более подробно ниже (если такие понятия не являются взаимно несовместимыми), рассмотрены как часть разработанной заявленной сущности изобретения, раскрытой в настоящем описании. В частности, все комбинации заявленной сущности изобретения, приложенные в конце описания, рассмотрены как часть разработанной заявленной сущности изобретения, раскрытой в настоящем описании. Необходимо также понимать, что терминология, явно используемая в настоящем описании, которая может также появляться в любом описании, включенном посредством ссылок, должна получить значение, наиболее совместимое с конкретными понятиями, описанными в настоящем описании.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0028] На чертежах подобные ссылочные позиции в целом относятся к подобным частям на протяжении различных видов. Кроме того, эти чертежи не должны обязательно масштабировать, подчеркивать, вместо этого в целом будучи расположенными в соответствии с иллюстрацией принципов настоящего изобретения.

[0029] Фиг. 1 иллюстрирует блок-схему бытового прибора в соответствии с одним вариантом осуществления;

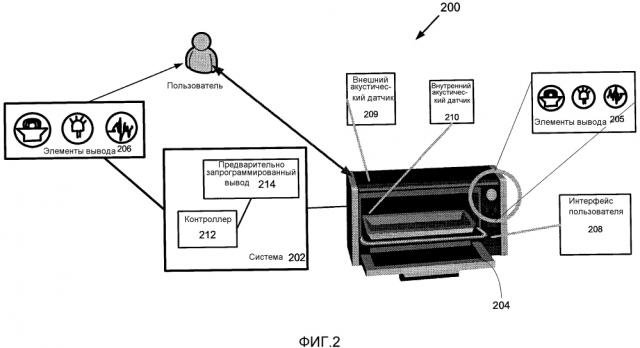

[0030] Фиг. 2 иллюстрирует блок-схему системы, включающей в себя бытовой прибор, в соответствии с одним вариантом осуществления;

[0031] Фиг. 3 иллюстрирует блок-схему системы, включающей в себя бытовой прибор, в соответствии с другим вариантом осуществления;

[0032] Фиг. 4 иллюстрирует блок-схему процесса для формирования вывода, ассоциированного с бытовым прибором, в соответствии с одним вариантом осуществления;

[0033] Фиг. 5 иллюстрирует блок-схему системы в соответствии с одним вариантом осуществления; и

[0034] Фиг. 6 иллюстрирует блок-схему сети освещения в соответствии с одним вариантом осуществления.

ПОДРОБНОЕ ОПИСАНИЕ

[0035] В целом, заявители распознают и оценят, что будет преимуществом использовать акустические сигналы, относящиеся к звуковой среде бытового прибора, для генерирования различных динамических выводов. Акустические сигналы и ассоциированные динамические выводы могут помочь дифференцировать бытовые приборы, такие как пылесосы, пищевые комбайны, кофеварки, тостеры и чайники, на конкурентоспособном рынке бытовых приборов. Кроме того, динамические выводы могут разрешить пользователям иметь более интересный и интерактивный бытовой прибор, дополнительно увеличивая привязанность пользователя и удовольствие от бытового прибора.

[0036] Ввиду предшествующего, различные варианты осуществления и реализации настоящего изобретения направлены на системы, устройство и процессы для формирования вывода, ассоциированного с бытовым прибором. В одном варианте осуществления система включает в себя акустический датчик, ассоциированный с бытовым прибором, который принимает акустический сигнал, сформированный бытовым прибором, причем акустический сигнал может изменяться динамически на основании операционного состояния бытового прибора. Система дополнительно включает в себя контроллер, который использует акустический сигнал для управления элементом вывода для выдачи динамического вывода, например, псевдослучайного вывода, на основании признаков акустического сигнала. Вывод генерируется в среде, ассоциированной с бытовым прибором, где он может быть воспринят пользователями и другими, расположенными в среде.

[0037] Фиг. 1 в одном варианте осуществления иллюстрирует среду 101, ассоциированную с бытовым прибором 102. Среда 101 может включать в себя домашнюю среду, включающую в себя одну или более комнат или местоположений в доме, такие как кухни, ванные, спальни или гостиные. Среда может также включать в себя офис или коммерческую среду, включающую в себя одну или более частных, общественных или общих областей, таких как кабинеты, кабины, конференц-залы, кухни, ванные, прихожие или области лобби. Среда может быть внутренней или наружной средой, например, наружная среда может включать в себя внутренний дворик, задний двор или передний двор. Среда 101 может дополнительно включать в себя производственные объекты, такие как заводские цехи, области отправки, доки погрузки или склады.

[0038] Бытовой прибор, с которым ассоциируется среда 101, может быть закреплен в среде, такой как система нагревания, вентиляции и кондиционирования воздуха (HVAC) в офисной среде. Бытовой прибор может также быть портативным устройством, таким как инструмент с электроприводом, используемым в наружной среде или вакууме, используемом в различной среде во внутреннем пространстве. В некоторых вариантах осуществления бытовой прибор физически расположен в среде, такой как тостер на кухне. Хотя все элементы системы 100 на Фиг. 1 иллюстрированы как расположенные в среде 101, варианты осуществления описаны в настоящем описании, где по меньшей мере часть системы 100 расположена внешне по отношению к среде 101. Например, в некоторых вариантах осуществления среда 101 может не включать в себя бытовой прибор 102. В одном варианте осуществления среда 101 может включать в себя офис, и бытовой прибор 102 может вместо этого быть расположен на кухне, которая является смежной с, но не включена в офис. Как было описано более подробно ниже, эффект вывода, заметный людям в офисе, может динамически управлять звуковой средой, сгенерированной кофеваркой, расположенной на кухне. Например, декоративный эффект освещения в офисе может указывать, что кофе готов.

[0039] В варианте осуществления, иллюстрированном на Фиг. 1, система 100 может производить один или более эффектов вывода, воспринятых пользователем, расположенным в среде 101, ассоциированной с бытовым прибором 102. В иллюстрированном варианте осуществления показан только один бытовой прибор. Хотя показано только один бытовой прибор, любое количество бытовых приборов может быть использовано в соответствии с различными вариантами осуществления системы. Бытовой прибор 102 на Фиг. 1 в одном примере включает в себя акустический датчик 104, сконфигурированный для приема одного или более акустических сигналов, контроллер 106, сконфигурированный для анализа акустического сигнала, предварительно запрограммированные выводы 108 и один или более элементов 109 и 110 вывода, сконфигурированных для формирования одного или более выходных эффектов 112, воспринятых пользователем. Акустический датчик 104, контроллер 106, предварительно запрограммированные выводы 108 и каждый из элементов 109 и 110 выводов включают в себя один или более входов и выходов. В иллюстрированном варианте осуществления выход акустического датчика 104 соединен с входом контроллера 106, и первый и второй выход контроллера 106 соединены со входом элемента 109 вывода и элемента 110 вывода, соответственно.

[0040] В соответствии с вариантом осуществления, иллюстрированном на Фиг. 1, акустический датчик 104 имеет вход, который сконфигурирован для приема акустических сигналов. Выход акустического датчика 104 электрически подсоединен ко входу контроллера. Предварительно запрограммированный выход 108 имеет входы для приема и сохранения программы для одного или более предварительно запрограммированных выходов. Выход предварительно запрограммированных выводов 108 электрически подсоединен ко входу контроллера. Выход контроллера 106 электрически подсоединен ко входу элементов 109 и 110 вывода. Выход элементов 109 и 110 вывода выдает выходные эффекты 112 пользователю.

[0041] Бытовой прибор 102 может включать в себя любой домашний бытовой прибор, используемый для личного использования, такое как пылесос, кофеварка, кофемолка, тостер, печь, стиральная и сушильная машина, пищевой комбайн, блендер, миксер, а также другая бытовая техника. Бытовой прибор 102 может дополнительно включать в себя любой офисный бытовой прибор 102, используемый для делового использования, например, копировальные устройства, факсы, телефоны, проекторы и принтеры, а также другие офисные бытовые приборы. Бытовой прибор 102 может быть расположен в общественном месте или общей области, такой как система HVAC, расположенная в офисе или розничной среде. Оценено, что типы бытовых устройств, описанных в настоящем описании, и их соответствующие части или признаки предоставлены просто в иллюстративных целях, так как могут быть использованы многочисленные другие типы бытовых устройств, и система может модифицироваться для работы с такими бытовыми приборами. В дополнение бытовые приборы, описанные в настоящем описании, могут иметь дополнительные части, выходы или интерфейсы, которые могут быть модифицированы для предоставления обратной связи для пользователя.

[0042] Акустический датчик 104, ассоциированный с бытовым прибором 102, может быть расположен в бытовом приборе 102, как показано в варианте осуществления на Фиг. 1, однако акустический датчик 104 может быть расположен вне бытового прибора 102, как дополнительно описано ниже. Акустические датчики могут быть любыми датчиками или преобразователями, которые могут преобразовывать звук в электрический сигнал, такими как микрофоны, пьезоэлектрические датчики вибрации/ускорения, оптоволоконные датчики, полупроводниковые датчики ускорения и микроэлектромеханические системы (MEMS), а также другими устройствами датчика. В дополнение, бытовой прибор 102 может иметь один или несколько акустических датчиков, например, внутренний акустический датчик для обнаружения акустических сигналов, внутренних по отношению к бытовому прибору 102, и внешний акустический датчик для обнаружения акустических сигналов, внешних по отношению к бытовому прибору 102.

[0043] Акустические сигналы, принятые акустическим датчиком 104, могут быть любыми акустическими сигналами, ассоциированными с бытовым прибором 102 во время работы бытового прибора 102. В одном варианте осуществления акустические сигналы формируются бытовым прибором 102. В некоторых вариантах осуществления эти акустические сигналы являются полностью внутренними по отношению к бытовому прибору. Например, такие акустические сигналы могут быть звуками, сформированными элементами пружины в тостере, когда элементы возбуждаются и нагреваются, или звуками, сформированными кофеваркой, когда она подогревает воду. Некоторые из этих сигналов могут быть произведены независимо от операции пользователя бытового прибора 102. В соответствии с одним вариантом осуществления, акустические сигналы являются слышимыми пользователю, в то время как в других вариантах осуществления акустические сигналы являются неслышимыми пользователю.

[0044] В другом варианте осуществления акустические сигналы являются сигналами, сформированными в результате действий пользователя, взаимодействующего с бытовым прибором 102, и могут быть под влиянием поведения пользователя. Например, пользователь может управлять бытовым прибором 102, физически управляя частями бытового прибора 102, таким образом производя акустические сигналы, принятые акустическим датчиком. Эти акустические сигналы могут быть полностью внутренними по отношению к бытовому прибору. Например, акустические сигналы могут быть звуками, сформированными тостером, когда пользователь бросает кусок хлеба в тостер, звуками, сформированные ручкой на тостере, когда пользователь управляет ручкой для опускания куска хлеба в тостер, или звуками, сформированными дисками на тостере, так как пользователь поворачивает диски, чтобы выбрать настройки приготовление тостов.

[0045] Звук может варьироваться от пользователя к пользователю, от бытового прибора к бытовому прибору и от операции к операции. Например, различные пользователи могут управлять ручкой тостера с различной степенью силы (например, плавно или резко), производя различные звуки. В другом примере один и тот же пользователь может управлять ручкой по-разному при каждой операции. Операция пользователя может варьироваться на основании факторов, которые являются или сознательными, или не сознательными для пользователя. Должно быть очевидно, что поведение пользователя может быть специфичным для конкретного бытового прибора 102 на основании частей бытового прибора 102, как бытовой прибор управляется пользователями и/или специфично для операции бытового прибора 102. Например, то, как первый пользователь взаимодействует и управляет тостером, и акустические сигналы, сформированные в результате этого взаимодействия, отличается от того, как второй пользователь может взаимодействовать с тостером и получающимся в результате акустическим сигналом. Аналогично, то, как первый пользователь взаимодействует с тостером, отличается от того, как первый пользователь может взаимодействовать с системой HVAC, и акустических сигналов, сформированных в результате.

[0046] Различные пользователи могут иметь индивидуальную звуковую среду, ассоциированную с каждым пользователем на основании операции пользователя бытового прибора. Индивидуальные звуковые среды могут быть обнаружены контроллером и ассоциированы с конкретным пользователем. Например, пользователь, управляющий рычагом тостера с аналогичной степенью силы во время каждой операции, создает индивидуальную звуковую среду, имеющую конкретный шаблон распознавания. В одном примере эти индивидуальные звуковые среды могут быть обнаружены контроллером и использованы для формирования персонализированных выводов для конкретного пользователя. Контроллер может идентифицировать индивидуального пользователя из звуковой среды при помощи любого типа алгоритма шаблонов распознавания. Контроллер может дополнительно производить один или более выводов, персонализированных для этого пользователя.

[0047] Дополнительно, акустические сигналы могут быть ассоциированы с одним или более пользователями, находящимися в совместно используемой среде бытового прибора. Например, акустические сигналы могут быть внутренними звуками системы HVAC. В этом примере различия в операционных состояниях системы HVAC могут зависеть от числа людей, находящихся в совместно используемой области, и/или уровня активности в области. В этих примерах звуки, сгенерированные бытовым прибором, системой HVAC, могут изменяться на основании изменений акустики в области, в которой работает и/или располагается бытовой прибор.

[0048] В еще одном варианте осуществления акустические сигналы могут быть произведены носителем в бытовом приборе, ассоциированном с операционным состоянием носителя, например, звуки, производимые водой в чайнике во время различных фаз кипения, звуки, производимые хлебом, готовящимся в тостере, звуки, производимые кофе, капающим во время различных стадий приготовлены. Эти акустические сигналы могут также быть использованы для идентификации операционного состояния бытового прибора 102 или носителя и могут привести к конкретному пользовательскому выводу. Эти акустические сигналы могут быть полностью внутренними по отношению к бытовому прибору. Например, звуки, сформированные во время стадии кипения, могут определять, готова ли вода к употреблению, и если да, уведомить пользователя выводом, который распознается как указание на это пользователю. В других примерах звуки, сформированные приготовлением хлеба, могут быть использованы для определения, жарится ли хлеб, звуки, сформированные капанием кофе, могут быть использованы для определения, варится ли кофе. В одном примере акустические сигналы, ассоциированные с носителем, могут
