Зубчатое колесо

Зубчатое колесо

Иллюстрации

Показать все

Реферат

Изобретение относится к машиностроению, в частности к деталям машин, и может быть использовано в зубчатых передачах, смазываемых магнитопорошковым методом.

Известно зубчатое колесо, содержащее тело и зубчатый венец с зубьями, изготовленное из ферромагнитного материала и смазываемое магнитоактивным порошковым смазочным материалом, активируемым магнитным полем - см., например, «Дроздов Ю.Н. и др. Трение и износ в экстремальных условиях: Справочник / Ю.Н. Дроздов, В.Г. Павлов, В.Н. Пучков. - Машиностроение, 1986. - 224 с.: ил. - (основы конструирования машин)», стр. 132, рис. 2.

Недостаток данного зубчатого колеса состоит в том, что под действием магнитного поля магнитоактивный порошковый смазочный материал захватывается не только боковыми поверхностями зубьев колеса, участвующими в процессе зацепления и трения с сопряженными боковыми поверхностями зубьев парного зубчатого колеса, но также и торцами зубьев зубчатого венца и участками торцов тела, прилегающего к зубчатому венцу - в процессах трения не участвующих и в смазывании не нуждающихся. Это ухудшает качество процесса смазывания.

В качестве прототипа взята конструкция аналога.

Изобретением решается задача повышения качества процесса смазывания зубчатого колеса.

Для этого зубчатое колесо содержит тело и зубчатый венец с зубьями, изготовленные из ферромагнитного материала. На торцах зубьев зубчатого венца укреплена пара кольцевых накладок, изготовленных из диамагнитного материала. Наружный диаметр накладок не меньше диаметра окружности вершин зубчатого венца, внутренний диаметр накладок больше диаметра окружности оснований зубчатого венца. А на оба торца колеса - от кольцевых накладок до вала, на котором установлено зубчатое колесо, нанесено покрытие из диамагнитного материала.

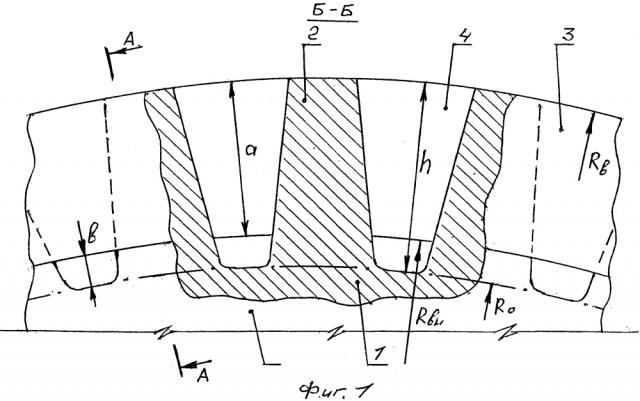

Сущность изобретения поясняется чертежами, на котором изображены: фрагмент зубчатого колеса с местным разрезом - вид с торца (фиг. 1) и разрез этого фрагмента - вид сбоку (фиг. 2).

На чертежах показаны: тело 1 зубчатого колеса, зубчатый венец с зубьями 2, кольцевые накладки 3 и 4, покрытие 5; радиус R_в окружности вершин зубчатого венца; радиус R_о окружности оснований зубчатого венца; высота h зубьев; ширина В зубьев; радиус R_вн внутреннего периметра кольцевых накладок; ширина _ кольцевых накладок; толщина _ кольцевых накладок; разница в между радиусами R_o и R_вн.

Зубчатое колесо содержит тело 1 и зубчатый венец с зубьями 2, выполненные из ферромагнитного материала. Радиус окружности вершин зубчатого венца - R_в, радиус окружности оснований зубчатого венца - R_о, высота зубьев - h, ширина зубьев - В. На торцах зубьев 2 укреплена пара кольцевых накладок 3 и 4, выполненных из диамагнитного материала. Радиус наружного периметра накладок равен R_в, радиус внутреннего периметра накладок R_вн больше радиуса окружности оснований зубчатого венца (Ro). Ширина накладок равна а, толщина накладок равна с. Между внутренним периметром накладок и впадинами венца образуются окна высотой в, через которые впадины зубчатого венца сообщаются с торцами колеса. На участки торцов зубьев 2 - между внутренними периметрами накладок 3, 4 и окружностью оснований зубчатого венца (радиусом Ro) - и на торцы тела 1, между окружностью оснований зубчатого венца и валом, на котором установлено зубчатое колесо, нанесено покрытие 5 из диамагнитного материала (методом намазывания).

При работе зубчатого колеса со смазыванием магнитопорошковым методом, кольцевые накладки 3 и 4, выполненные из диамагнитного материала (толщина которых равна с), экранируют торцы зубьев 2 от налипания на них порошкового смазочного материала (зубья подвержены налипанию в большей степени, чем остальные части колеса - торцы тела колеса). Покрытие 5 из диамагнитного материала экранирует торцы тела 1 и части торцов ножек зубьев 2, на которые нанесено это покрытие. Наличие зазоров (высотой в) между накладками 3, 4 и основаниями впадин зубьев не позволяют накапливаться порошковому смазочному материалу в основаниях впадин зубчатого венца, предотвращая тем самым заклинивание сопряженных зубьев парных зубчатых колес передачи; через эти зазоры порошковый смазочный материал может самоудаляться из области оснований впадин зубчатого венца.

По сравнению с прототипом, предлагаемая конструкция зубчатого колеса позволяет предотвращать налипание смазочного материала на поверхности колеса, не нуждающиеся в смазывании. Это повышает качество процесса смазывания зубчатого колеса.

Зубчатое колесо, смазываемое преимущественно магнитопорошковым методом, содержащее тело и зубчатый венец с зубьями, изготовленные из ферромагнитного материала, отличающееся тем, что на торцах зубьев укреплена пара кольцевых накладок, изготовленных из диамагнитного материала, наружный диаметр кольцевых накладок не меньше диаметра окружности вершин зубчатого венца, внутренний диаметр кольцевых накладок больше диаметра окружности оснований зубчатого венца, а на оба торца зубчатого колеса от внутреннего периметра кольцевых накладок до вала, на котором установлено зубчатое колесо, нанесено покрытие из диамагнитного материала.
