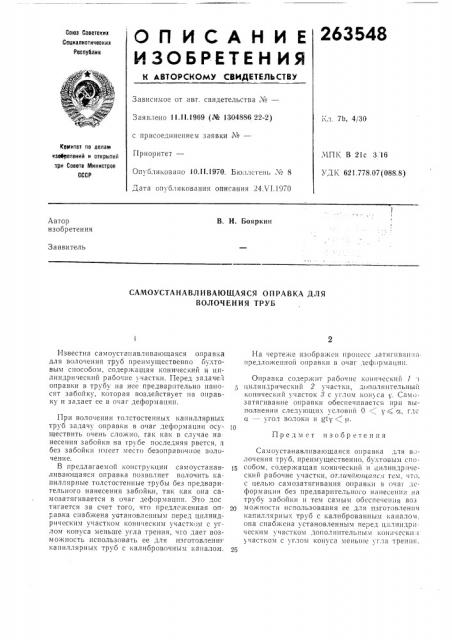

263548

ОП ИСА НИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявле!но 11.11,1969 (№ 1304886 22-2) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 10.11.1970. Бюллетень ¹ 8

Дата опубликования описания 24Л I.1970 г,л. 7Ь, 4/30

Комитет по делам изаеретеиий и открытий ори Совете Министров

СССР

:!1ПК В 21с 3 16

УДК 621.778.07(088.8) В. И. Бояркин

Автор изобретения

Заявитель

САМОУСТАНАВЛИВАЮЩАЯСЯ ОПРАВКА ДЛЯ

ВОЛОЧЕНИЯ ТРУБ

Известна самоустапавливающаяся оправка для волочения труб преимущественно бухтовым crrocoooir, содер>кащая конический и цилиндрический рабочие участки. Перед задаче" оправки в трубу а нее предварительно наносят забойку, которая воздействует на оправку и задает се в очаг деформации.

При волочении толстостенных капиллярных труб задачу оправки в очаг деформации осу- !и ществить очень сложно, так как в случае на несения забойки на трубе последняя рвется, а без забойкп имеет место безоправочное золочение.

В предлагаемой конструкции самоустанавливающаяся оправка позволяет волочить капиллярные толстостенные трубы без предварительного нанесения забойки, так как она самозатягивается в очаг деформации. Это дос тигается за счет того, что предло>кенная оп- 2О равка снабжена установленным перед цилиндрическим участком коническим участком с углом конуса меньше угла трения, что дает возмо>кность использовать ее для изготовления капиллярных труб с калибровочным каналом.

Иа чертеже изображен процесс латягпван:!я. предложенной оправки в очаг деф >рх!ацип.

Оправ!ra со.rep>кпт раооч1!с конпческ1!Й 1 1 цилиндрический 2 участки, дополн1!тельный конический участок > с углом конуса у. Самозатягивание онравкп обеспечивается прп выполнении следующих условий 0 у (

Предм ет изобр етен ия

Самоустанавливающаяся оправка для в„лочения труб, преимущественно, бухтовым способом, содержащая конический и цилиндр!ческий рабочие участки, от.ги !с!!оцаяс.i Toir, что, с целью самозатягивания оправки в Очаг деформации без предварительного r arreoorrrr>r на трубу забойкп и тем самым обеспечен;!я воз можности использования ее для изготовления капиллярных труб с калиброванным каналом, она снаб>кена установленным перед ц.1линдрп чсским i част1:.Ом дополнптель11ыхl кони 1ески>1 участком с углом конуса меньн1е угла трения.

263548

Составитель Н. Злотина

Текред T. Н. Курилко

Редактор T. И. Зубкова

Корректор В. Трутнев

Загорская типография

Заказ 2449 Тнракк 480 Подписное

ЦНИИПИ Комитета tlo ислам изобрезеннй и огкрытий при Совете Министров СССР

Ъ!осква, К-35, Раушская наб., д. 4/5
