Реферат



/ т

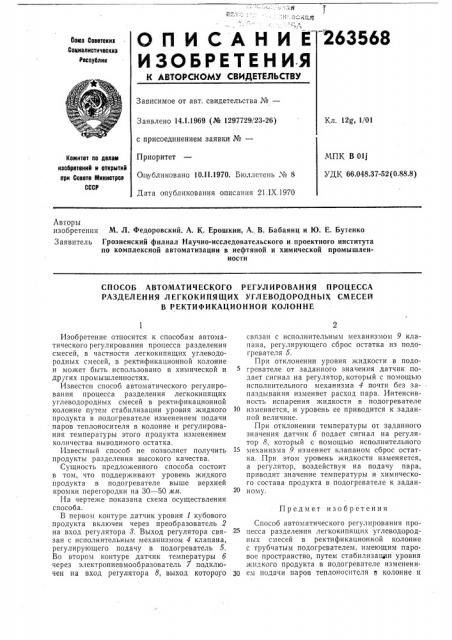

О П И С А Н И Е 263568

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл, 12g, 1/01

Заявлено 14Л.1969 (№ 1297729/23-26) с присоединением заявки №вЂ”

Приоритет

О п убликовано 10Л1.1970. Бюллетень № 8

Дата опубликования описания 21.IX.1970

МПК В Olj

УДК 66.048,37-52 (0.88.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения М. Л. Федоровский, А. К. Ерошкин, А. В, Бабаянц и Ю. Е. Бутенко

Заявитель Грозненский филиал Научно-исследовательского и проектного института по комплексной автоматизации в нефтяной и химической промышленности

СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА

РАЗДЕЛЕНИЯ ЛЕГКОКИПЯЩИХ УГЛЕВОДОРОДНЫХ СМЕСЕЙ

В РЕКТИФИКАЦИОННОЙ КОЛОННЕ

Предмет изобретения

Изобретение относится к способам автоматического регулирования процесса разделения смесей, в частности легкокипящих углеводородных смесей, в ректификационной колонне и может быть использовано в химической и других промышленностях.

Известен способ автоматического регулирования процесса разделения легкокипящих углеводородных смесей в ректификационной колонне путем стабилизации уровня жидкого продукта в подогревателе изменением подачи паров теплоносителя в колонне и регулирования температуры этого продукта изменением количества выводимого остатка.

Известный способ не позволяет получить продукты разделения высокого качества, Сущность предложенного способа состоит в том, что поддерживают уровень жидкого и родукта в подогревателе выше верхней кромки перегородки на 30 — 50 тш.

На чертеже показана схема осуществления способа.

B первом контуре датчик уровня 1 кубового продукта включен через преобразователь 2 на вход регулятора 8. Выход регулятора связан с исполнительным механизмом 4 клапана, регулирующего подачу в подогреватель 5.

Во втором контуре датчик температуры б через электропневмообразователь 7 подключен на вход регулятора д, выход которого связан с исполнительным механизмом 9 клапана, регулирующего сброс остатка из подогревателя 5.

При отклонении уровня жидкости в подо5 гревателе от заданного значения датчик подает сигнал на регулятор, который с помощью исполнительного механизма 4 почти без запаздывания изменяет расход пара. Интенсивность испарения жидкости в подогревателе

10 изменяется, и уровень ее приводится к заданной величине.

При отклонении температуры от заданного значения датчик б подает сигнал на регулятор 8, который с помощью исполнительного

15 механизма 9 изменяет клапаном сброс остатка. При этом уровень жидкости изменяется, а регулятор, воздействуя на подачу пара, приводит значение температуры и химического состава продукта в подогревателе к задан20 ному, Способ автоматического регулирования процесса разделения легкокипящих углеводородных смесей в ректификационной колонне с трубчатым подогревателем, имеющим паровое пространство, путем стабилизации уровня ткпдкого продукта в подогревателе изменени.

30 ем подачи паров теплоносителя л колонне и

263568

Составитель Р. А. Клейман

Редактор Л. Г. Герасимова Текрсд Т. П. Курилко

Корректоры: 8. Петрова и А. Николаева

Заказ 1384/3 Тира>к 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 регулирования температуры этого продукта изменением количества выводимого остатка, отличающийся тем, что, с целью улучшения качества продуктов разделения и расширения области регулирования по перекрестной схеме, поддерживают уровень жидкого продукта в подогревателе выше верхней кромки перегородки на 30 — 50 мм.
