Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано для высева семян овощных культур.

Известен агрегат для посева, полива и присыпки семян табака. Он устанавливается на самоходное шасси посредством параллелограммного механизма и состоит из сеялки рядкового посева семян табака, содержащей бак с механической мешалкой и пневматической мешалкой, распределитель и высевающую трубу параллелограммного механизма и устройства для присыпки питательной смесью, содержащего бункер с высевающими тарелками (www.vniitti.ru/conf/conf2012/article/VolkovA.A._statya.doc).

Недостатком данного устройства является то, что механическая мешалка не обеспечивает равномерное перемешивание семян с водой, поэтому применяется дополнительная пневматическая мешалка. Это усложняет конструкцию и соответственно повышает ее стоимость. К недостаткам также можно отнести высокую частоту вращения механической мешалки.

Так же известна сеялка для рядкового высева семян табака, содержащая станину, бак с механической и пневматической мешалками, распределителя, высевающей трубы и электропривода, дополнительно оснащена устройством для обеспечения постоянного гидравлического давления рабочей жидкости, состоящим из механизма подъема бака, связанного системой рычагов с поплавком, находящимся в баке на поверхности рабочей жидкости (Патент РФ на полезную модель №66655, кл. А01С 7/00, 2007).

К недостаткам можно отнести то, что наряду со сложностью конструкции, сеялка может использоваться только для посева семян табака в теплицах.

Известна сеялка для рядкового высева семян. Она состоит из станины, бака с механической мешалкой. Для обеспечения турбулентного течения жидкости в баке механическая мешалка снабжена кольцом с закрепленными на нем лопастями, выполненными по форме спирали Архимеда и П-образными замкнутыми элементами, угол атаки профиля лопастей которых составляет не менее 4°, причем привод механической мешалки сообщен с опорным колесом через промежуточные звездочки, ведомые сменные звездочки и редуктор - прототип (Патент РФ 2530497, МПК7 А01С 7/00, 2014 г., прототип).

Недостатком данной конструкции является:

- сложность перемены скорости вращения для разной нормы высева семян;

- низкое качество смешивания семян с водой при невысокой скорости движения, что ухудшает качество высева семян.

Техническим результатом является повышение качества высева, за счет исключения зависимости между скоростью движения и качеством перемешивания семян с водой и упрощение изменения скорости вращения мешалки.

Технический результат достигается тем, что в сеялке рядкового высева семян, состоящей из станины, бака с мешалкой, имеющей привод, снабженной кольцом со штоком, на котором расположены горизонтальные лопасти и лопасти-спирали, согласно изобретению, лопасти-спирали выполнены в виде ленточной винтовой поверхности и установлены против друг друга, при этом горизонтальные лопасти не менее 3-х равномерно расположены на штоке от начала лопастей-спиралей до их соединения с кольцом и имеют угол атаки профиля 20-80°, а в качестве привода использован мотор-редуктор с частотой вращения не менее 45 мин^-1, в зависимости от массы мешалки. В сеялке рядкового высева семян привод выполнен электрическим.

Такое выполнение сеялки обеспечивает улучшение качества перемешивания семян с водой и расширение функциональных возможностей сеялки.

Новизна заключается в следующем:

- горизонтальные лопасти и лопасти-спирали, выполненные в виде ленточной винтовой поверхности и установленные против друг друга, при этом горизонтальные лопасти не менее 3-х равномерно расположены на штоке от начала лопастей-спиралей до их соединения с кольцом и имеют угол атаки профиля 20-80°, позволяют создавать турбулентное движение жидкости при любых оборотах мешалки;

- привод мешалки осуществляется от мотор-редуктора при этом исключает зависимость между скоростью движения и качеством перемешивания.

При анализе известных технических решений в данной области техники, признаки, отличающие заявленное устройство от признаков прототипа, не были выявлены, в связи с чем заявленное техническое решение соответствует изобретательскому уровню.

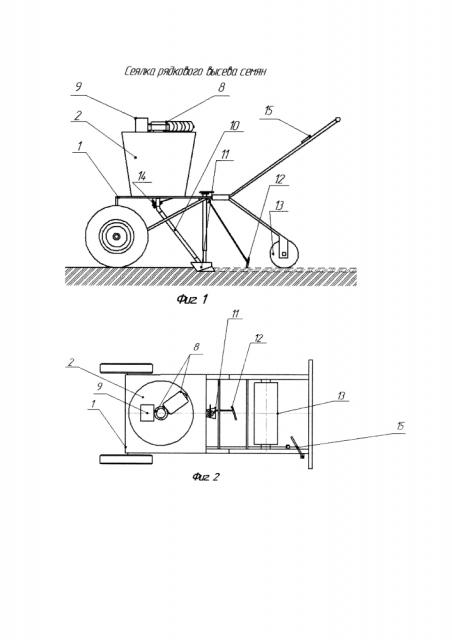

Сущность заявленного изобретения поясняется чертежами, где на фиг. 1 представлена сеялка для рядкового высева семян (вид сбоку), на фиг. 2 - вид сверху, на фиг. 3 - вид спереди, на фиг. 4 - конструкция мешалки, на фиг. 5 - технологический процесс работы сеялки.

Сеялка рядкового высева состоит из станины 1 (фиг. 1, 2, 3), бака 2 (фиг. 1, 2, 3) с мешалкой 3 (фиг. 4, 5), имеющей привод. Для обеспечения турбулентного течения жидкости в баке 2 механическая мешалка 3, снабженная штоком 4 (фиг. 4) с кольцом 5 (фиг. 4, 5), на котором расположены горизонтальные лопасти 6 (фиг. 4) и лопасти-спирали 7 (фиг. 4), выполненные в виде ленточной винтовой поверхности и установленные против друг друга, при этом горизонтальные лопасти 6 не менее 3-х равномерно расположены на штоке 5 от начала лопастей-спиралей до их соединения с кольцом 4 и имеют угол атаки профиля 20-80°, а в качестве привода используется мотор-редуктор 8, с частотой вращения не менее 45 мин^-1, в зависимости от массы мешалки, который питается от аккумулятора 9 (фиг. 1, 2, 3).

Сеялка также содержит семяпровод 10, сошник 11, загортач 12, прикатывающее колесо 13. Для регулировки открытия и закрытия клапана 14 подачи материала служит рычаг 15.

Сеялка рядкового высева работает следующим образом. Оператор перемещает сеялку в заданном направлении. При этом мотор-редуктор 8, питаясь от аккумулятора 9, вращает шток 4 с кольцом 5 и закрепленными на нем лопастями 6 и 7, создавая турбулентное движение жидкости, благодаря чему семена равномерно распределяются в объеме жидкости. Далее оператор открывает клапан 14 рычагом 15 и через семяпровод 10 семена с водой стекают в борозду, сделанную сошником 11. Загортач 12 засыпает семена почвой, а прикатывающее колесо 13 выравнивает поверхность.

Использование предлагаемого изобретения в сравнении с известными устройствами аналогичного назначения позволяет улучшить качество перемешивания семян с водой и расширить функциональные возможности сеялки.

1. Сеялка для рядкового высева семян, состоящая из станины, бака с мешалкой, имеющей привод, снабженной кольцом со штоком, на котором расположены горизонтальные лопасти и лопасти-спирали, отличающаяся тем, что лопасти-спирали выполнены в виде ленточной винтовой поверхности и установлены против друг друга, при этом горизонтальные лопасти в количестве не менее 3-х равномерно расположены на штоке от начала лопастей-спиралей до их соединения с кольцом и имеют угол атаки профиля 20-80°, а в качестве привода мешалки использован мотор-редуктор с частотой вращения не менее 45 мин^-1 в зависимости от массы мешалки.

2. Сеялка рядкового высева семян по п. 1, отличающаяся тем, что привод мешалки выполнен электрическим.
