Устройство для гидротранспортирования сыпучих материалов

Устройство для гидротранспортирования сыпучих материалов

Иллюстрации

Показать все

Реферат

Предлагаемое устройство предназначено для гидротранспортирования сыпучих материалов, шламов в различных отраслях промышленности и предназначено для перекачивания жидкостей со значительным содержанием взвеси, особенно обладающей абразивной способностью. Использование для решения таких задач обычного насосного оборудования приводит к быстрому выходу его из строя вследствие изнашивания рабочих колес насосов абразивным действием твердой фазы.

Известно устройство для транспортирования суспензий, содержащее неподвижный корпус, камеру для разделения суспензии, установленную с возможностью вращения вокруг вертикальной оси, насос, подключенный к верхней части камеры, и водоструйный элеватор [авторское свидетельство СССР №1183717, БИ №37 07.10.85].

К недостаткам данного устройства следует отнести сложность конструкции и невысокую производительность разделительного устройства.

Наиболее близким к предлагаемому является устройство для транспортирования суспензий [Пат. 2212566 Российская Федерация, МПК 7 F04D 13/12. Устройство для транспортирования суспензий / А.И. Зайцев, А.Е. Лебедев, Д.О. Бытев, И.А. Зайцев. - Опубл. 20.09.03, Бюл. №26], содержащее устройства загрузки и выгрузки, разделитель, состоящий из корпуса, во внутреннем объеме которого расположен вертикальный приводной вал с установленной на нем конической насадкой. К разделителю прикреплен патрубок вывода осветленной фазы, сообщающийся с центробежным насосом, и патрубок подачи жидкости, соединенный со смесительной камерой (водоструйным элеватором).

К недостаткам данного устройства следует отнести сложность конструкции и большие габариты разделительного устройства.

Задача изобретения - создание сравнительно простого и надежного устройства для гидротранспортирования сыпучих материалов, обеспечивающего низкий износ рабочих органов в процессе эксплуатации.

Поставленная задача достигается тем, что в устройстве для гидротранспортирования сыпучих материалов, содержащем устройства загрузки и выгрузки, корпус, во внутреннем объеме которого расположен приводной вал с установленной на нем насадкой, патрубок вывода осветленной фазы, сообщающийся с центробежным насосом, и патрубок вывода сгущенной фазы, соединенный со смесительной камерой, насадка выполнена в виде эластичного шнека, а патрубки выгрузки осветленной и сгущенной фаз установлены в корпусе друг напротив друга, в зоне выгрузки в верхней и нижней его частях соответственно.

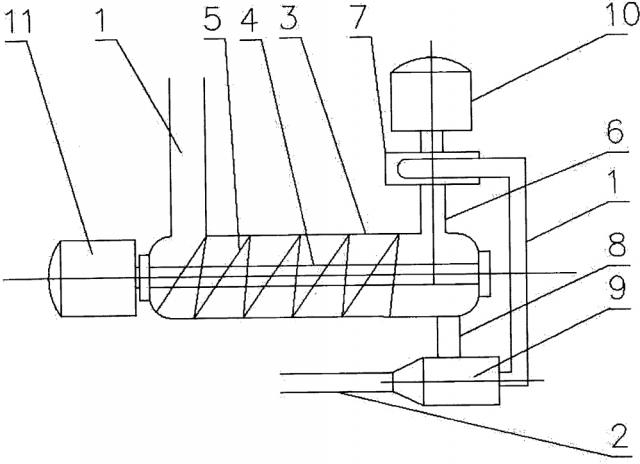

На чертеже представлена схема устройства для гидротранспортирования сыпучих материалов.

Устройство для гидротранспортирования сыпучих материалов содержит устройства загрузки 1 и выгрузки 2, корпус 3, во внутреннем объеме которого расположен приводной вал 4 с установленной на нем насадкой, которая выполнена в виде эластичного шнека 5. Патрубок вывода осветленной фазы 6 сообщается с центробежным насосом 7. Патрубок вывода сгущенной фазы 8 соединен со смесительной камерой 9. Привод центробежного насоса 7 и вала 4 осуществляется от электродвигателей 10 и 11 соответственно.

Устройство для гидротранспортирования сыпучих материалов работает следующим образом.

Подлежащие транспортированию сыпучие материалы вместе с транспортирующей жидкостью подаются через устройство загрузки 1 во внутренний объем корпуса (разделителя), где захватываются эластичным шнеком 5 и транспортируются к зоне выгрузки. При движении во внутреннем объеме корпуса при взаимодействии со шнеком поток теряет скорость, при этом происходит интенсивное осаждение частиц. Наиболее крупные твердые частицы, представляющие опасность для насоса, оседают на дно корпуса и транспортируются эластичным шнеком к патрубку вывода сгущенной фазы, размещенной в нижней части корпуса, а жидкость, очищенная от крупных твердых частиц, поднимается в верхнюю часть и через патрубок вывода осветленной фазы, установленный в верхней части корпуса, засасывается центробежным насосом.

Осветленная фаза, очищенная от крупных твердых частиц, разгоняется в центробежном насосе и направляется в смесительную камеру, представляющую собой водоструйный элеватор, сюда же из патрубка вывода сгущенной фазы поступает сгущенная фаза (наиболее крупные твердые частицы с некоторым количеством жидкости). В смесительной камере разогнанная центробежным насосом осветленная фаза захватывает сгущенную и перекачиваемая среда направляется в устройство выгрузки и далее движется как единое целое.

Благодаря тому, что насадка выполнена в виде эластичного шнека, например резины или пластика, снижается интенсивность ее износа при контакте с твердой фазой, в том числе абразивной.

Таким образом, в предлагаемом устройстве за счет разделения транспортируемого материала на сгущенную и осветленную фазы твердые частицы разгоняются потоком осветленной фазы и не попадают в центробежный насос, тем самым существенно снижается интенсивность износа и, следовательно, повышается срок службы оборудования.

Устройство для гидротранспортирования сыпучих материалов, содержащее устройства загрузки и выгрузки, корпус, во внутреннем объеме которого расположен приводной вал с установленной на нем насадкой, патрубок вывода осветленной фазы, сообщающийся с центробежным насосом, и патрубок вывода сгущенной фазы, соединенный со смесительной камерой, отличающееся тем, что насадка выполнена в виде эластичного шнека, а патрубки выгрузки осветленной и сгущенной фаз установлены в корпусе друг напротив друга, в зоне выгрузки в верхней и нижней его частях соответственно.
