Агрегат для гидротранспортирования сыпучих материалов

Агрегат для гидротранспортирования сыпучих материалов

Иллюстрации

Показать все

Реферат

Предлагаемый агрегат предназначен для гидротранспортирования сыпучих материалов, шламов в различных отраслях промышленности и предназначен для перекачивания жидкостей со значительным содержанием взвеси, особенно обладающей абразивной способностью. Использование для решения таких задач обычного насосного оборудования приводит к быстрому выходу его из строя вследствие изнашивания рабочих колес насосов абразивным действием твердой фазы.

Известно устройство для транспортирования суспензий, содержащее неподвижный корпус, камеру для разделения суспензии, установленную с возможностью вращения вокруг вертикальной оси, насос, подключенный к верхней части камеры и водоструйный элеватор [авторское свидетельство СССР №1183717, Б.И. №37 07.10.85].

К недостаткам данного устройства следует отнести сложность разделительного устройства и невысокую степень разделения.

Наиболее близким к предлагаемому является устройство для транспортирования суспензий [Пат. 2212566 Российская Федерация, МПК 7 F04D 13/12. Устройство для транспортирования суспензий / А.И. Зайцев, А.Е. Лебедев, Д.О. Бытев, И.А. Зайцев - Опубл. 20.09.03, Бюл. №26], содержащее корпус, устройства загрузки и выгрузки, разделитель, соединительные патрубки, центробежный насос, соединенный со смесительной камерой (водоструйным элеватором).

К недостаткам данного устройства следует отнести сложность и большие размеры разделительного устройства.

Задача изобретения - создание простого и надежного агрегата для гидротранспортирования сыпучих материалов сравнительно простой конструкции и небольших размеров.

Поставленная задача достигается тем, что в агрегате для гидротранспортирования сыпучих материалов, содержащем корпус, устройства загрузки и выгрузки, центробежный насос, соединительный патрубок, смесительную камеру, в верхней части корпуса в зоне устройства загрузки установлен экран, имеющий форму полуцилиндра, за которым по ходу течения перекачиваемой среды размещено заборное приспособление, снабженное защитной сеткой и сообщающееся с центробежным насосом, к выходному патрубку которого подсоединен коллектор, выходные элементы которого симметричны, наклонены к корпусу и сообщаются с внутренней полостью смесительной камеры в нижней части.

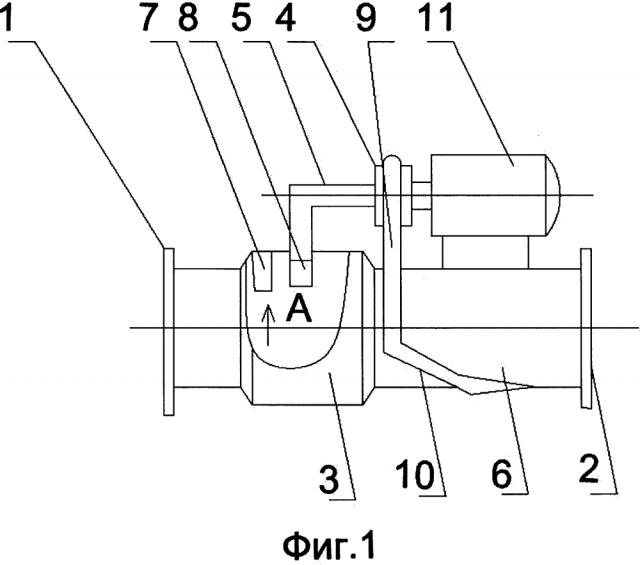

На фиг. 1 представлена схема агрегата для гидротранспортирования сыпучих материалов.

На фиг. 2 изображен экран (увеличено).

Агрегат для гидротранспортирования сыпучих материалов содержит устройства загрузки 1 и выгрузки 2, корпус 3, центробежный насос 4, соединительный патрубок 5, смесительную камеру 6, в верхней части корпуса 3, в зоне устройства загрузки 1 установлен экран 7, за которым по ходу течения перекачиваемой среды размещено заборное приспособление 8, снабженное защитной сеткой и сообщающееся с центробежным насосом 4. К выходному патрубку центробежного насоса 4 подсоединен коллектор 9, выходные элементы 10 которого симметричны, наклонены к корпусу 3 и сообщаются с внутренней полостью смесительной камеры в нижней части. Привод центробежного насоса осуществляется от электродвигателя 11.

Агрегат для гидротранспортирования сыпучих материалов работает следующим образом.

Подлежащие транспортированию сыпучие материалы вместе с транспортирующей жидкостью подаются через устройство загрузки во внутренний объем корпуса. Взаимодействуя с установленным в его верхней части экраном твердые частицы вместе с большей частью транспортирующей жидкости обтекают его, а некоторая часть жидкости засасывается через заборное приспособление и поступает через соединительный патрубок в центробежный насос. Наличие на заборном приспособлении защитной сетки предотвращает попадание твердых частиц в центробежный насос. Выполнение экрана в виде полуцилиндра снижает гидравлическое сопротивление и практически исключает попадание твердых частиц в зону установки заборного приспособления.

Очищенная от твердых частиц жидкость, попавшая в центробежный насос, разгоняется и из его выходного патрубка поступает в коллектор. Выходные элементы коллектора выполнены симметричными, наклонены к корпусу и сообщаются с внутренней полостью смесительной камеры в нижней части. Благодаря этому, истечение жидкости из выходных элементов коллектора происходит с нескольких сторон, что приводит к ее интенсивному перемешиванию с остальным материалом (движущимся через корпус и смесительную камеру к устройству выгрузки) и разгону последнего.

Таким образом, в предлагаемом агрегате за счет выделения из общего потока жидкой среды, ее разгона центробежным насосом и последующего смешения с остальным материалом происходит разгон последнего. При этом твердые частицы не попадают в центробежный насос, тем самым существенно снижается интенсивность его износа и, следовательно, повышается срок службы.

Агрегат для гидротранспортирования сыпучих материалов, содержащий корпус, устройства загрузки и выгрузки, центробежный насос, соединительный патрубок, смесительную камеру, отличающийся тем, что в верхней части корпуса в зоне устройства загрузки установлен экран, имеющий форму полуцилиндра, за которым по ходу течения перекачиваемой среды размещено заборное приспособление, снабженное защитной сеткой и сообщающееся с центробежным насосом, к выходному патрубку которого подсоединен коллектор, выходные элементы которого симметричны, наклонены к корпусу и сообщаются с внутренней полостью смесительной камеры в нижней части.
