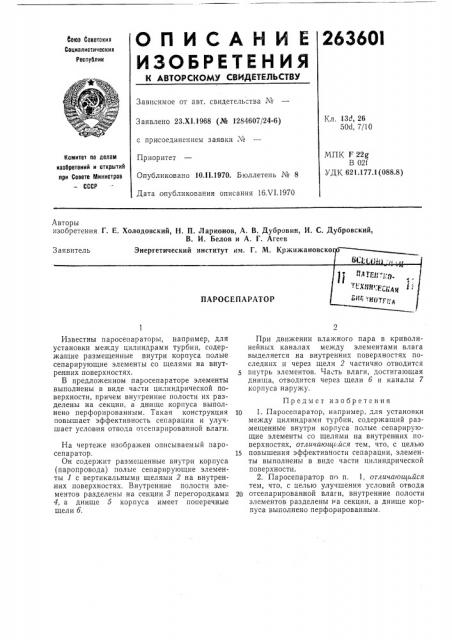

О п И С А Н И Е 26360I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл, 132, 26

50с1, 7/10

Заявлено 23.Х1,1968 (№ 1284607/24-6) с присоединением заявки №

Приоритет

МПК F 22g

В 021

УДК 621.177.1 (088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

Опубликовано 10.111970. Бюллетень № 8

Дата .опубликования описания 16Х1.1970

Авторы изобретения Г. Е. Холодовский, Н. П. Ларионов, А. В. Дубровин, И. С, Дубровский, В. И. Белов и А. Г. Агеев

Известны паросепараторы, например, для установки между цилиндрами турбин, содержащие размещенные внутри корпуса полые сепарирующие элементы со щелями на внутренних поверхностях.

В предложенном паросепараторе элементы выполнены в виде части цилиндрической поверхности, причем внутренние полости их разделены на секции, а днище корпуса выполнено перфорированным. Такая конструкция повышает эффективность сепарации и улучшает условия отвода отсепарированной влаги.

На чертеже изображен описываемый паросепаратор.

Он содержит размещенные внутри корпуса (паропровода) полые сепарирующие элементы 1 с вертикальными щелями 2 на внутренних поверхностях. Внутренние полости элементов разделены на секции 8 перегородками

4, а днище 5 корпуса имеет поперечные щели б.

При движении влажного пара в криволинейных каналах между элементами влага выделяется на внутренних поверхностях последних и через щели 2 частично отводится внутрь элементов. Часть влаги, достигающая днища, отводится через щели б и каналы 7 корпуса наружу.

Предмет изобретения

lo 1. Паросепаратор, например, для установки между цилиндрами турбин, содержащий раз.мещенные внутри корпуса полые сепарирующие элементы со щелями на внутренних поверхностях, отличающь:йся тем, что, с целью

15 повышения эффективности сепарации, элементы выполнены в виде части цилиндрической поверхности.

2. Паросепаратор по п. 1, отличающийся тем, что, с целью улучшения условий отвода

20 отсепарированной влаги, внутренние полости элементов разделены на секции, а днище корпуса выполнено перфорированным.

263601

Составитель Ю. Князев

Техред Э. Чижевский Корректор Н, С. Сударенков»

Редактор Н. С. Коган

Типография, пр. Сапунова, 2

Заказ 1566, 1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4!5
