Устройство обработки магнитного носителя записей и способ управления им
Иллюстрации
Показать всеИзобретение относится к устройствам обработки магнитного носителя записей, в которых уменьшено вредное влияние на считывание магнитных данных и предотвращено незаконное получение магнитных данных, а также способу управления этим устройством. Устройство обработки магнитного носителя записей имеет блок (521) подачи мощности возбуждения для подачи напряжения (VCC) возбуждения, блок (522) опорного потенциала и блок (523) возбуждения резонанса, включающий в себя резонансный контур, в котором катушка (L51) индуктивности и конденсатор (С51) соединены между первым узлом (ND52) и вторым узлом (ND53), резонансный блок (511), в котором первый узел принимает напряжение возбуждения и второй узел резонирует при соединении с блоком (522) опорного потенциала для генерирования магнитного поля, и элемент (DSW51) переключения возбуждения, который соединен между вторым узлом (ND53) в резонансном блоке и блоком (522) опорного потенциала и для которого предусмотрена возможность переключения между проводящим состоянием и непроводящим состоянием согласно сигналу (CTL) управления для переключения статуса соединения второго узла в резонансном блоке и блока опорного потенциала между соединенным состоянием и разъединенным состоянием. 2 н. и 13 з.п. ф-лы, 15 ил.
Реферат
ОБЛАСТЬ ТЕХНИКИ
[0001] Настоящее изобретение относится к устройству обработки магнитного носителя записей, которое считывает магнитные данные, записанные на магнитном носителе записей, и записывает магнитные данные на магнитный носитель записей, и способу управления им.
УРОВЕНЬ ТЕХНИКИ
[0002] Традиционно широко используется считыватель карт для устройства обработки магнитного носителя записей, который считывает магнитные данные, записанные на магнитном носителе записей в форме карты (в дальнейшем называемый "картой"), и/или записывает магнитные данные на карту. Считыватель карт такого типа устанавливается и используется в главном устройстве, таком как ATM (Автоматическая Кассовая Машина (банкомат)), которое устанавливается в таком финансовом учреждении, как банк. В последние годы в отрасли финансовых учреждений, где используются считыватели карт, серьезную проблему представляет собой "скимминг", означающий, что мошенник прикрепляет магнитную головку к передней части отверстия для вставки карты считывателя карт с целью незаконного получения магнитных данных карт.
[0003] Поэтому был предложен считыватель карт, оборудованный генерирующим магнитное поле устройством, причем данное генерирующее магнитное поле устройство генерирует мешающее магнитное поле, чтобы мешать считыванию магнитных данных на картах магнитной головкой скиммера, прикрепленной к передней части отверстия для вставки карты (Патентный документ 1, например). Считыватель карт, раскрытый в Патентном документе 1, оборудован генерирующим магнитное поле (магнетизм) устройством, которое монтируется в отверстии для вставки карты считывателя карт и имеет технологию, которая позволяет мешать магнитной головке скиммера осуществлять считывание магнитных данных пользователя карты с помощью мешающего магнитного поля, высвобождаемого из генерирующего магнитное поле (магнетизм) устройства.
[0004] В данной технологии схема, которая генерирует мешающее магнитное поле, внедряет конфигурацию, которая включает источник мощности катушки (катушки индуктивности) с помощью транзистора, имеющего функцию переключения.
[0005] В считывателе карт, раскрытом в Патентном документе 1, вышеупомянутое генерирующее магнитное поле (магнетизм) устройство применяется следующим образом. Мошенник прикрепляет магнитную головку скиммера, которая является магнитной головкой, и схему магнитного считывания в отверстие для вставки карты считывателя карт, чтобы считывать магнитные данные на картах. Для предотвращения считывания магнитных данных магнитной головкой скиммера в отношении нее генерируется мешающее магнитное поле.
Список источников
Патентные документы
[0006] Патентный документ 1
Не подвергшаяся экспертизе публикация заявки на патент Японии 2001-67524 (Альтернативно патент №3936496)
Раскрытие изобретения
Техническая проблема
[0007] Однако в генерирующем магнитное поле устройстве, раскрытом в патентном документе 1, схема управляет источником мощности катушки (катушки индуктивности) с помощью транзистора, имеющего функцию переключения; поэтому магнитное поле генерируется по принципу "включено-выключено" с более коротким мешающим временем или слабым магнитным полем, затрудняя надежное предотвращение незаконного считывания посредством магнитной головки скиммера. При усилении магнитного поля генерирующего магнитное поле устройства, даже если возбуждение генерации магнитного поля остановлено, остаточное магнитное поле может влиять на фактическое считывание магнитных данных законным считывателем карт.
[0008] Поэтому задача настоящего изобретения состоит в предоставлении устройства обработки магнитного носителя записей, в котором уменьшается влияние на магнитное считывание данных, а также предотвращается незаконное получение магнитных данных, и способа управления таким устройством обработки магнитного носителя записей.
Решение проблемы
[0009] Устройство обработки магнитного носителя записей согласно первой задачи настоящего изобретения содержит блок механизма обнаружения для обнаружения магнитного носителя записей в форме карты, вставленного в отверстие для вставки или выпущенного из него, предварительную головку для считывания магнитных данных посредством скольжения по магнитной полосе, выполненной на магнитном носителе записей в форме карты, затвор, который выполнен с возможностью открывания/закрывания согласно результату обнаружения посредством блока механизма обнаружения, часть обработки карты для обработки магнитной информации, записанной на магнитном носителе записей в форме карты, и генерирующее магнетизм устройство, которое имеет генерирующий магнитное поле блок для генерирования магнитного поля в резонансном блоке и схему управления возбуждением для управления генерирующим магнитное поле блоком; при этом схема управления возбуждением генерирующего магнетизм устройства включает в себя блок подачи мощности возбуждения для подачи напряжения возбуждения, блок опорного потенциала и блок возбуждения резонанса для возбуждения резонансного блока; резонансный блок содержит резонансный контур, в котором катушка индуктивности и конденсатор соединены между первым узлом и вторым узлом, выполнен с возможностью приема напряжения возбуждения в первом узле, резонирования при состоянии, в котором второй узел соединен с блоком опорного потенциала, и генерирования магнитного поля; блок возбуждения резонанса содержит элемент переключения возбуждения, который соединен между вторым узлом в резонансном блоке и блоком опорного потенциала и для которого предусмотрена возможность переключения между проводящим состоянием и непроводящим состоянием согласно сигналу управления для переключения статуса соединения между вторым узлом в резонансном блоке и блоком опорного потенциала между соединенным состоянием и разъединенным состоянием. Это позволяет уменьшать влияние на считывание магнитных данных посредством устройства обработки магнитного носителя записей, а также с уверенностью предотвращать незаконное получение магнитных данных.
[0010] Предпочтительно, чтобы схема управления возбуждением имела блок управления разрядкой, включающий в себя первый переключающий элемент, который соединен между первым узлом в резонансном блоке и блоком потенциала разрядки и для которого предусмотрена возможность переключения между проводящим состоянием и непроводящим состоянием в ответ на сигнал приостановки генерации магнитного поля для переключения статуса соединения между первым узлом в резонансном блоке и блоком потенциала разрядки между соединенным состоянием и разъединенным состоянием, а также выполняет переключение первого переключающего элемента в проводящее состояние во время приостановки генерации магнитного поля. Это позволяет не только увеличивать выходную мощность мешающего магнитного поля, но также и предотвращать ложное обнаружение магнитного поля посредством предварительной головки устройства обработки магнитного носителя записей, соответственно открывать/закрывать затвор и предотвращать соударение (столкновение) карты с затвором, даже когда карта вставляется быстро.
[0011] Схема управления возбуждением может быть выполнена с блоком управления разрядкой, включающим в себя первый переключающий элемент, который соединен между первым узлом в резонансном блоке и блоком потенциала разрядки и для которого предусмотрена возможность переключения между проводящим состоянием и непроводящим состоянием в ответ на первый сигнал приостановки генерации магнитного поля для переключения статуса соединения между первым узлом в резонансном блоке и блоком потенциала разрядки между соединенным состоянием и разъединенным состоянием, при этом блок подачи мощности возбуждения может быть выполнен с возможностью включения в себя второго переключающего элемента, который соединен между блоком подачи напряжения возбуждения и первым узлом в резонансном блоке и для которого предусмотрена возможность переключения между проводящим состоянием и непроводящим состоянием в ответ на второй сигнал приостановки генерации магнитного поля для переключения статуса соединения между блоком подачи напряжения возбуждения и первым узлом в резонансном блоке между соединенным состоянием и разъединенным состоянием.
Также предпочтительно, чтобы схема управления возбуждением сначала переключала второй переключающий элемент в блоке подачи мощности возбуждения в непроводящее состояние и затем переключала первый переключающий элемент в блоке управления разрядкой в проводящее состояние во время приостановки генерации магнитного поля. Также предпочтительно, чтобы схема управления возбуждением сначала переключала первый переключающий элемент в блоке управления разрядкой в непроводящее состояние и затем переключала второй переключающий элемент в блоке подачи мощности возбуждения в проводящее состояние в начале генерации магнитного поля. Даже в данном случае не только выходная мощность мешающего магнитного поля может быть увеличена, но также может быть предотвращено и ложное обнаружение магнитного поля посредством предварительной головки устройства обработки магнитного носителя записей, соответственно может быть обеспечена возможность открывания/закрывания затвора, и обеспечена возможность предотвращения соударения (столкновения) карты с затвором, даже когда карта вставляется быстро.
[0012] Предпочтительно, чтобы блок возбуждения резонанса возбуждал резонансный блок так, чтобы была обеспечена возможность периодического и/или апериодического переключения статуса соединения между вторым узлом в резонансном блоке и блоком опорного потенциала между соединенными и разъединенными состояниями, и поэтому осуществлялось периодическое и/или апериодическое индуцирование резонанса для периодического и/или апериодического генерирования магнитного поля. С помощью этого осуществляется постоянное генерирование сильного магнитного поля в течение предварительно определенного промежутка времени; в результате выходная мощность мешающего магнитного поля может быть увеличена с целью уверенного предотвращения незаконного получения магнитных данных.
[0013] Предпочтительно, чтобы блок управления был выполнен для управления возбуждением генерирующего магнитное поле устройства согласно результату обнаружения посредством блока механизма обнаружения и информации обнаружения, полученной предварительной головкой, и чтобы блок управления управлял генерирующим магнитное поле устройством для остановки генерации магнитного поля, когда носитель записей обнаружен предварительной головкой, и возобновления генерации магнитного поля, когда магнитная информация обнаружена предварительной головкой. Также предпочтительно, чтобы, после обнаружения предварительной головкой магнитной информации и возобновления генерации магнитного поля в генерирующем магнитное поле устройстве, блок управления открывал затвор для приема магнитного носителя записей. Даже в данном случае не только выходная мощность мешающего магнитного поля может быть увеличена, но также может быть предотвращено и ложное обнаружение магнитного поля посредством предварительной головки устройства обработки магнитного носителя записей, соответственно может быть обеспечена возможность открывания/закрывания затвора, и обеспечена возможность предотвращения соударения (столкновения) карты с затвором, даже когда карта вставляется быстро.
[0014] В устройстве обработки магнитного носителя записей, которое содержит блок механизма обнаружения для обнаружения магнитного носителя записей по типу карты, вставляемого в отверстие для вставки или выпускаемого из него, предварительную головку для считывания магнитных данных посредством скольжения по магнитной полосе, выполненной на магнитном носителе записей по типу карты, затвор, который выполнен с возможностью открывания или закрывания согласно результату обнаружения блоком механизма обнаружения, часть обработки карты для обработки магнитной информации, записанной на магнитном носителе записей по типу карты, и генерирующее магнетизм устройство, имеющее генерирующую магнитное поле часть для генерирования магнитного поля посредством резонансного блока, содержащего резонансный контур, в котором катушка индуктивности и конденсатор соединены между первым узлом и вторым узлом, и схему управления возбуждением для возбуждения генерирующей магнитное поле части, при этом схема управления возбуждением генерирующего магнетизм устройства включает в себя блок подачи мощности возбуждения для подачи напряжения возбуждения, блок опорного потенциала, блок возбуждения резонанса, содержащий элемент переключения возбуждения, который соединен между вторым узлом в резонансном блоке и блоком опорного потенциала и для которого предусмотрена возможность переключения между проводящим состоянием и непроводящим состоянием согласно сигналу управления для переключения статуса соединения между вторым узлом в резонансном блоке и блоком опорного потенциала между соединенным состоянием и разъединенным состоянием, способ управления устройством обработки магнитного носителя записей согласно второму аспекту настоящего изобретения содержит этап, на котором переключают первый переключающий элемент в проводящее состояние во время приостановки генерации магнитного поля. Предпочтительно, чтобы при управлении приостановкой генерацией магнитного поля в устройстве обработки магнитного носителя записей, содержащем второй переключающий элемент, который соединен между источником подачи напряжения возбуждения и первым узлом в резонансном блоке и для которого предусмотрена возможность переключения между проводящим состоянием и непроводящим состоянием согласно второму сигналу приостановки генерации магнитного поля для переключения статуса соединения между источником подачи напряжения возбуждения и первым узлом в резонансном блоке между соединенным состоянием и разъединенным состоянием, блок подачи мощности возбуждения переключал первый переключающий элемент в блоке управления разрядкой в непроводящее состояние и затем переключал второй переключающий элемент в блоке подачи мощности возбуждения в проводящее состояние во время генерирования магнитного поля и переключал первый переключающий элемент в блоке управления разрядкой в проводящее состояние и затем второй переключающий элемент в непроводящее состояние во время приостановки генерации магнитного поля. Это может уменьшать влияние на считывание магнитных данных устройством обработки магнитного носителя записей, а также надежно предотвращать незаконное получение магнитных данных.
Технические результаты изобретения
[0015] Согласно настоящему изобретению может быть уменьшено [вредное] влияние на считывание магнитных данных устройством обработки магнитного носителя записей и может быть надежно предотвращено незаконное получение магнитных данных.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
[0016] На ФИГ. 1 показана схема, изображающая конфигурацию главной части считывателя карт, который является устройством обработки магнитного носителя записей согласно одному варианту осуществления настоящего изобретения.
На ФИГ. 2 показана схема, изображающая конфигурацию отверстия для вставки карты считывателя карт, который является устройством обработки магнитного носителя записей согласно упомянутому варианту осуществления.
На ФИГ. 3 показана первая блок-схема, изображающая конфигурацию блока управления и связанных с ним частей считывателя карт, изображенного на ФИГ. 1.
На ФИГ. 4 показана вторая блок-схема, изображающая конфигурацию блока управления и связанных с ним частей считывателя карт, изображенного на ФИГ. 1.
На ФИГ. 5 показана принципиальная схема устройства с магнитной головкой скиммера, прикрепленного к наружной части устройства.

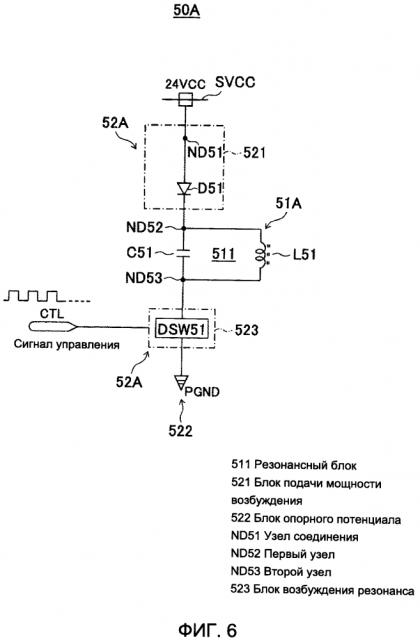

На ФИГ. 6 показана принципиальная схема, изображающая генерирующий магнитное поле блок и схему управления возбуждением генерирующего магнитное поле устройства согласно первому варианту осуществления настоящего изобретения.
На ФИГ. 7 показана волновая форма для объяснения функционирования генерирующего магнитное поле устройства согласно первому варианту осуществления.
На ФИГ. 8 показана принципиальная схема, изображающая генерирующий магнитное поле блок и схему управления возбуждением генерирующего магнитное поле устройства согласно второму варианту осуществления настоящего изобретения.
На ФИГ. 9 показана подробная принципиальная схема главной части схемы управления возбуждением согласно второму варианту осуществления настоящего изобретения, главным образом для объяснения функционирования генерирующего магнитное поле устройства согласно второму варианту осуществления во время приостановки генерации магнитного поля.
На ФИГ. 10 показаны волновые формы для объяснения функционирования генерирующего магнитное поле устройства согласно второму варианту осуществления.
На ФИГ. 11 показана принципиальная схема, изображающая генерирующий магнитное поле блок и схему управления возбуждением генерирующего магнитное поле устройства согласно третьему варианту осуществления настоящего изобретения.
На ФИГ. 12 показана блок-схема последовательности операций для объяснения функционирования [устройства обработки магнитного носителя записей] при приеме карты.
На ФИГ. 13 показана схема для объяснения функционирования [устройства обработки магнитного носителя записей] при приеме карты.
На ФИГ. 14 показана блок-схема последовательности операций для объяснения функционирования [устройства обработки магнитного носителя записей] при выпуске карты.
На ФИГ. 15 показана схема для объяснения функционирования [устройства обработки магнитного носителя записей] при выпуске карты.
ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ
[0017] Далее совместно с чертежами описывается вариант осуществления настоящего изобретения.
[0018] Данный вариант осуществления объясняется с использованием считывателя карт в качестве примера устройства обработки магнитного носителя записей, которое считывает магнитные данные, записанные на носителях записей по типу карты, или записывает магнитные данные.
[0019] Сначала описывается конфигурация считывателя карт согласно данному варианту осуществления, а затем подробная конфигурация схемы и функционирование генерирующего магнитное поле устройства, которое генерирует мешающее магнитное поле. Далее совместно с временной диаграммой возбуждения генерирующего магнитное поле устройства описаны варианты функционирования считывателя карт для приема карты и выпуска карты.
[0020] Конфигурация считывателя карт
На ФИГ. 1 показана схема конфигурации главной части считывателя карт, который является устройством обработки магнитного носителя записей согласно данному варианту осуществления настоящего изобретения.
На ФИГ. 2 показана схема, иллюстрирующая конфигурацию отверстия для вставки карты считывателя карт, который является устройством обработки магнитного носителя записей согласно данному варианту осуществления.
[0021] Считыватель 10 карт согласно данному варианту осуществления является устройством обработки магнитного носителя записей для считывания магнитных данных, записанных на карту МС, и/или записи магнитных данных на карту МС и монтируется в предварительно определенном главном устройстве, таком как автоматическая кассовая машина (automated teller machine, ATM), например, установленном в финансовом учреждении. Считыватель 10 карт помещается глубоко вовнутрь передней панели 20, которая образует переднюю грань в случае главного устройства. В передней панели 20 выполнено отверстие 21 для вставки или выпуска карты МС, в качестве магнитного носителя записей, на котором записаны магнитные данные.
[0022] Как показано на ФИГ. 1, считыватель 10 карт снабжен частью 30 обработки карты для считывания магнитных данных, записанных на карте МС, и/или для записи магнитных данных на карту МС, частью 31 для вставки карты, в которой отверстие 311 для вставки карты выполнено для вставки и выпуска карты МС, блоком 40 управления для управления считывателем 10 карт и генерирующим магнитное поле устройством 50, которое генерирует мешающее магнитное поле для предотвращения считывания магнитных данных карты МС посредством магнитной головки скиммера. Внутри считывателя 10 карт выполнен канал 32 для перемещения карты, в котором перемещается карта МС, вставленная из отверстия 311 для вставки карты. Кроме того, блок 40 управления для выполнения различного управления в считывателе 10 карт фактически смонтирован на схемной плате (не изображена).
[0023] В данном варианте осуществления карта МС переносится в направлении X (направление слева направо), изображенном на ФИГ. 1 и на ФИГ. 2. Другими словами, направление X является направлением переноса карты МС. Кроме того, направление Z (направление сверху вниз), изображенное на ФИГ. 1, является направлением толщины карты МС; направление Y, изображенное на ФИГ. 1 и на ФИГ. 2 (перпендикулярное направление к странице на ФИГ. 1), ортогональное к направлению X и направлению Z, является направлением ширины карты МС (направление вдоль короткой стороны).
[0024] Карта МС является прямоугольной картой, изготовленной из поливинилхлорида, имеющей толщину приблизительно в 0,7-0,8 мм, например. На данной карте МС выполнена магнитная полоса mp. Следует заметить, что кристалл интегральной схемы (IC) может быть защищен на карте МС, или в карте может быть встроена антенна для осуществления связи. Кроме того, карта МС может быть картой из полиэтилентерефталата (polyethylene terephthalate, PET), имеющей толщину приблизительно в 0,18-0,36 мм, или бумажной картой, имеющей предварительно определенную толщину.
[0025] Часть 30 обработки карты оборудована механизмом 33 для перемещения карты с целью перемещения карты МС с помощью канала 32 для перемещения карты, магнитной головкой 34 для считывания и записи магнитных данных и фотодатчиком 35 для обнаружения присутствия карты МС в канале 32 для перемещения карты.
[0026] Механизм 33 для перемещения карты оборудован тремя перемещающими роликами 331-333, приводным двигателем 36 для приведения в движение перемещающих роликов 331-333 и механизм передачи мощности (не изображен) для передачи движущей силы приводного двигателя 36 перемещающим роликам 331-333. Механизм 33 для перемещения карты оборудован прижимными роликами 334-336, которые соответственно размещены напротив перемещающих роликов 331-333 и активизируются по отношению к перемещающим роликам 331-333. Данные три перемещающих ролика 331-333 расположены на предварительно определенном расстоянии в направлении перемещения карты МС.
[0027] Каждый из перемещающих роликов 331, 332 и 333 приводится в действие приводным двигателем 36 под управлением блока 40 управления.
[0028] Магнитная головка 34, как показано на ФИГ. 1, размещена так, чтобы центр вращения перемещающего ролика 332, размещенного в центре части 30 обработки карты, был согласован с центром магнитной головки 34 в направлении X. Кроме того, опорный ролик 335 выполнен напротив магнитной головки 34 для приложения активизирующей силы, которая направлена навстречу магнитной головке 34, к карте МС, проходящей в канале 32 для перемещения карты.
[0029] Фотодатчик 35 является оптическим датчиком, имеющим светоизлучающее устройство и светоприемное устройство.
В данном варианте осуществления магнитная головка 34 считывает магнитные данные, записанные на магнитной полосе mp, сразу после того, как передний край карты МС обнаружен фотодатчиком 351, и заканчивает считывание магнитных данных сразу перед тем, как карта МС перестанет обнаруживаться фотодатчиком 351. Другими словами, фотодатчик 351 может обнаруживать, считывает ли или нет магнитная головка 34 магнитные данные.
[0030] Часть 31 для вставки карты снабжена механизмом 37 обнаружения вставки карты в качестве части механизма обнаружения для обнаружения того, вставлена ли карта МС из отверстия 311 для вставки карты, затвором 38, который открывает/закрывает канал 32 для перемещения карты, и предварительной головкой (магнитной головкой) для считывания магнитных данных, записанных на магнитную полосу mp.
[0031] Механизм 37 обнаружения вставки карты, как показано на ФИГ. 2, например, оборудован датчиком 372 ширины карты (датчиком обнаружения карты) для обнаружения того, примыкает ли рычаг 371 датчика, который выполнен с возможностью примыкания к одному из краев в направлении ширины карты МС, к карте МС. Следует заметить, что рычаг 371 датчика выполнен с возможностью поворота вокруг предварительно определенной оси вращения и выполнен с возможностью входа в канал 32 для перемещения карты.
[0032] Датчик 372 ширины карты образован контактным переключателем, имеющим рычажный элемент и контакт, который должен быть прижат рычажным элементом. В данном варианте осуществления, когда краевая часть карты МС в направлении ширины, которая вставляется из отверстия 311 для вставки карты, образует контакт с рычагом 371 датчика, рычаг 371 датчика поворачивается и образует контакт с рычажным элементом датчика 372 ширины карты, и затем этот контакт прижимается рычажным элементом. Другими словами, датчик 372 ширины карты согласно данному варианту осуществления обнаруживает, что карта МС вставлена из отверстия 311 для вставки карты, посредством обнаружения того, что карта МС, вставленная из отверстия 311 для вставки карты, образовала контакт с рычагом 371 датчика.
[0033] Следует заметить, что датчик 372 ширины карты может быть оптическим датчиком, имеющим светоизлучающее устройство и светоприемное устройство. Кроме того, механизм 37 обнаружения вставки карты может быть механическим механизмом обнаружения, имеющим контакт, который непосредственно образует контакт с краевой частью карты МС в направлении ширины.
[0034] Предварительная головка 39 размещена вблизи отверстия 311 для вставки карты в направлении перемещения карты МС. В более подробном описании, предварительная головка 39 размещена вблизи механизма 37 обнаружения вставки карты, то есть, вблизи контактной части рычага 371 датчика с картой МС, например. В данном варианте осуществления предварительная головка 39 считывает магнитные данные, записанные на магнитной полосе mp, сразу после того, как передний край карты МС обнаружен механизмом 37 обнаружения вставки карты, и заканчивает магнитное считывание данных прямо перед тем, как механизм 37 обнаружения вставки карты перестанет обнаруживать карту МС. Другими словами, в данном варианте осуществления механизм 37 обнаружения вставки карты может обнаружить, считывает ли предварительная головка 39 магнитные данные или нет. Механизм 37 обнаружения вставки карты согласно данному варианту осуществления функционирует в качестве средства обнаружения статуса считывания для обнаружения того, что предварительной головкой 39 выполняется магнитное считывание данных.
[0035] Следует заметить, что генерирующее магнитное поле устройство 50 включает в себя резонансный блок (резонансный контур) в качестве генерирующего магнитное поле блока и имеет технический признак в конфигурации своей схемы управления возбуждением; его конфигурация описана подробно позже с использованием примера множества вариантов осуществления.
[0036] Конфигурация блока управления считывателя карт
На ФИГ. 3 показана первая блок-схема, изображающая конфигурацию блока 40 управления и связанных с ним частей считывателя 10 карт, изображенного на ФИГ. 1. На ФИГ. 4 показана вторая блок-схема, изображающая конфигурацию блока 40 управления и связанных с ним частей считывателя 10 карт, изображенного на ФИГ. 1. На ФИГ. 3 и на ФИГ. 4 также показан пример конфигурации катушки индуктивности и конденсатора магнитного генерирующего устройства, которое генерирует мешающее магнитное поле.
[0037] Блок 40 управления смонтирован на схемной плате (не изображена). Блок 40 управления выполняет различное управление над различными участками считывателя 10 карт и выполнен с возможностью включения в себя CPU 41, например. Блок 40 управления управляет действием по перемещению карты МС, действием по считыванию посредством магнитной головки 34 и т.д. согласно программе управления, сохраненной во встроенном ROM. Дополнительно, фотодатчик 35, датчик 372 обнаружения карты и предварительная головка соединены с блоком 40 управления, в который вводятся выходные сигналы от каждой из этих конфигураций. Кроме того, приводной двигатель 36 соединен с блоком 40 управления через блок 42 приводного управления. Кроме того, кодер 361 соединен с блоком 40 управления так, чтобы выходные сигналы из кодера 361, который обнаруживает состояние поворота двигателя 36, вводились в блок 40 управления.
[0038] В данном варианте осуществления с блоком 40 управления также соединено генерирующее магнитное поле устройство 50, которое генерирует мешающее магнитное поле по отношению к магнитной головке скиммера, которая установлена незаконно. Генерирующим магнитное поле устройством 50 осуществляется управление для генерирования магнитного поля или остановки генерирования магнитного поля согласно результату обнаружения карты посредством датчика 372 обнаружения карты и результату магнитного обнаружения посредством предварительной головки 39.
[0039] Конфигурация генерирующего магнитное поле устройства
Генерирующее магнитное поле устройство 50 согласно данному варианту осуществления имеет магнитный генерирующий блок 51 и схему (блок управления возбуждением) 52 управления возбуждением для управления генерацией магнитного поля посредством генерирующего магнитное поле блока и приостановкой генерирующего магнитное поле блока.
[0040] Генерирующий магнитное поле блок 51 генерирующего магнитное поле устройства 50 выполнен с возможностью включения в себя катушки L1 индуктивности для генерирования магнитного поля. Катушка L1 индуктивности образована катушкой CL, как показано на ФИГ. 3. Альтернативно катушка L2 индуктивности образована посредством наматывания катушки CL вокруг железного сердечника FC, как показано на ФИГ. 4. В данном варианте осуществления генерирующий магнитное поле блок 51 размещен в части 31 для вставки карты. В генерирующем магнитное поле блоке 51 создающего помехи генерирующего магнитное поле устройства 50 согласно данному варианту осуществления катушка L1 или L2 индуктивности соединена с конденсатором С1 или С2 для образования резонансного блока (параллельного резонансного контура) так, чтобы по сравнению с конфигурацией только с катушкой индуктивности, мешающее магнитное поле генерировалось постоянно, и выходная мощность мешающего магнитного поля увеличивалась.
[0041] В генерирующем магнитное поле устройстве 50 в катушку CL подается переменный ток или постоянный ток под управлением схемы 52 управления возбуждением, управление которой полностью осуществляется блоком 40 управления. С подачей тока, генерируется мешающее магнитное поле снаружи отверстия 21 или блока 31 для вставки карты. Область, над которой генерируется мешающее магнитное поле, включает в себя область, в которой проходит магнитная полоса mp, выполненная на магнитной карте МС, которая вставляется или выпускается через блок 31 для вставки карты.
[0042] Генерирующее магнитное поле устройство 50, выполненное как указано выше, может быть размещено вблизи внутренней части (задней стороны) передней панели 20, как показано на ФИГ. 1, включая в себя совместно генерирующий магнитное поле блок 51 и схему 52 управления возбуждением. Следует заметить, что возможны различные варианты конфигурации, например размещение только резонансного блока для генерирующего магнитное поле блока, который образован катушкой (катушкой индуктивности) L51 и конденсатором С51, например, вблизи внутренней части передней панели 20.
[0043] На ФИГ. 5 показана принципиальная схема, в которой магнитная головка скиммера (и скиммер, включающий ее) прикреплена к наружной стороне устройства.
[0044] В считывателе 10 карт, как только передний край карты МС вставлен в отверстие 311 для вставки карты, карта МС перемещается с предварительно определенной скоростью перемещающим роликом 311. Схожим образом при выпуске магнитной карты МС магнитная карта МС перемещается с предварительно определенной скоростью перемещающим роликом 331, пока по существу не будет выпущена в наружную часть.
[0045] Поэтому когда скиммер (устройство считывания, которое незаконно считывает данные на магнитных картах), включающее в себя магнитную головку скиммера и схему магнитного считывания, прикреплено с наружи отверстия 311 для вставки карты, то карта перемещается с предварительно определенной скоростью вдоль магнитной головки скиммера. Поэтому данные записи карты могут быть считаны такой [незаконной] магнитной головкой, прикрепленной снаружи отверстия для карты.
[0046] В считывателе 10 карт согласно данному варианту осуществления, даже если скиммер 60, включающий в себя магнитную головку 61, незаконно смонтировано на передней поверхности передней панели 20, на которой выполнено разъемное отверстие 21 для карты, как показано на ФИГ. 5, то [незаконное] действие по считыванию карты МС посредством такой магнитной головки 61 скиммера может быть предотвращено посредством мешающего магнитного поля, генерируемого генерирующим магнитное поле устройством 50.
[0047] Другими словами, данный вариант осуществления внедряет генерирующее магнитное поле устройство 50, имеющее конфигурацию со следующим признаком, которое выполнено с возможностью постоянного генерирования мешающего магнитного поля для уверенного предотвращения незаконного получения магнитных данных.
[0048] Пример конфигурации генерирующего магнитное поле блока 51 (резонансного блока) и блока 52 управления возбуждением генерирующего магнитное поле устройства 50
Более конкретная конфигурация и функционирование схемы генерирующего магнитное поле блока 51 и схемы 52 управления возбуждением генерирующего магнитное поле устройства 50 описаны подробно во множестве (с первого по третий) вариантов осуществления. В описании ниже резонансный блок 511 в качестве генерирующего магнитное поле блока 51 генерирующего магнитное поле устройства 50 согласно первому варианту осуществления имеет параллельный резонансный LC-контур, образованный соединением катушки L, которая является катушкой индуктивности, с конденсатором С, и функционирует для постоянного генерирования магнитного поля посредством параллельного резонансного LC-контура. Дополнительно, в данном варианте осуществления, данный генерирующий магнитное поле блок 51 имеет функцию для генерирования более сильного магнитного поля по сравнению с традиционным случаем. С помощью этого генерирующее магнитное поле устройство 50 постоянно генерирует магнитное поле на протяжении предварительно определенного промежутка времени; в результате выходная мощность мешающего магнитного поля увеличивается, предотвращая незаконное получение магнитных данных, которое осуществляется посредством использования магнитной головки скиммера.
[0049] Следует заметить, что поскольку выходная мощность мешающего магнитного поля увеличивается в генерирующем магнитное поле устройстве 50, как описано выше, даже когда управление возбуждением остановлено, сильное магнитное поле остается; другими словами, остаточное магнитное поле, сопровождающее остаточную резонансную энергию, может препятствовать считыванию магнитных данных посредством предварительной головки 39. В считывателе 10 карт затвор 38 обычно закрыт для предотвращения попадания инородных предметов, но затвор 38 открывается, на основе выходного сигнала магнитных данных от предварительной головки 39; однако предварительная головка 39 может не быть способной считать магнитные данные, или предварительная головка 39 может осуществить ложное обнаружение вследствие остаточного магнитного поля. Поэтому затвор 38 представляет плохое реагирование на управление открыванием/закрыванием, что в свою очередь может вызвать соударение (столкновение) карты МС с затвором 38, когда пользователь быстро вставляет карту. Для решения вышеупомянутых проблем в считывателе 10 карт предварительная гол
