Патент ссср 263639
Иллюстрации
Реферат

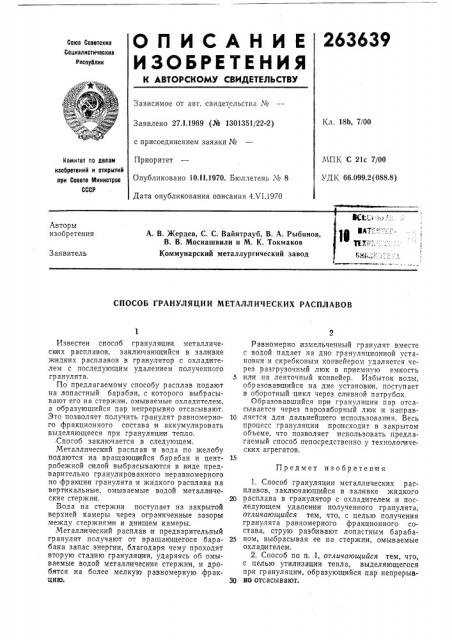

263639
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союа Советских
Социалиотичвокиа
Реопублик
Зависимое от авт. свидетельства ¹
Кл. 18Ь, 7/00
Заявлено 27,1.1969 (№ 1301351/22-2) с присоединением заявки №
Приоритет
Опубликовано 10.!11970. Бюллетень № 8
Дата опубликования описания 4.VI.1970
MLITT С 21с 7/00
УДК 66.099.2 (088.8) Комитет по делам изобретений и открытий при Совете Миииотрое
СССР
Авторы изобретения
A. В. Жердев, С. С, Вайнтрауб, В. А. Рыбинов, В. В. Мосиашвили и М. К. Токмаков
Коммунарский металлургический завод
Заявитель
СПОСОБ ГРАНУЛЯЦИИ МЕТАЛЛИЧЕСКИХ РАСПЛАВОВ
Предмет изобретенотя
Известен способ грануляции металлическ их расплавов, заключающийся в заливке жидких расплавов в гранулятор с охладителем с последующим удалением полученного гранулята.
По предлагаемому способу расплав подают на лопастный барабан, с которого выбрасывают его на стержнями, омываемые охладителем, а образующийся пар непрерывно отсасывают.
Это позволяет получить гранулят равномерного фр акционного состава и аккумулировать выделяющееся при грануляции тепло.
Способ заключается в следующем.
Металлический расплав и вода по желобу подаются на вращающвтйся барабан и центробежной оилой выбрасываются в виде предварительноо гранулированного нер авномерного по фракции гранулята и жидкого расплава на вертикальные, омываемые водой металлические стержни.
Вода на стержни поступает из закрытой верхней камеры через ограниченные зазоры между стержнями и днищем камеры.
Металлический расплав m предварительный гранулят получают от вращающегося барабана запас энергии, благодаря чему проходят вторую стадию грануляции, ударяясь об омываемые водой металл ические стержни, и дробятся на более мелкую равномерную фрак ЦИЮ.
Равномерно .измельченный гранулят вместе с водой падает на дно грануляционной установки и скребковым конвейером удаляется через разгрузочный люк в приемную емкость
5 или на ленточный конвейер. Избыток воды, образовавшийся на дне установками, поступает в оборотный цикл через сливной патрубок.
Образовавшийся прои грануляции пар отсасывается через парозаборный люк и направ10 ляется для дальнейшего использования. Весь процесс грануляции происходит в закрытом объеме, что позволяет использовать предлагаемый способ непосредственно у технологических агрегатов.
1. Способ грануляции металлических распл азов, заключающийся в заливке жидкого
20 расплава в гранулятор с охладителем и последующем удалении полученного гр анулята, отличающийся тем, что, с целью получения гранулята равномерного фракционного состава, струю разбивают лопастным бараба25 ном, выбрасывая ее на стержни, омываемые охл адителем.
2. Способ по п. 1, отличающийся тем, что, с целью утилизации тепла, выделяющегося при грануляции, образующийся пар непрерыв30 но отсасывают.
