Устройство обработки наличных денег и способ обработки наличных денег

Устройство обработки наличных денег и способ обработки наличных денег

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее раскрытие относится к устройству обработки наличных денег и способу обработки наличных денег.

УРОВЕНЬ ТЕХНИКИ

[0002] Устройства обработки наличных денег, типичным примером которых служат устройства обработки наличных денег для кассы, устанавливаются в кассах отделений финансовых институтов и тому подобном. Такие устройства обработки наличных денег используют в обработке депозитов, обработке изъятия банкнот и монет и тому подобном. Банковский служащий выполняет манипуляции с устройством обработки наличных денег, например, из его блока манипуляции или из терминала приема, соединенного с устройством обработки наличных денег, и, таким образом, может выполнять обработку депозитов с помощью ввода банкнот в приемник наличных денег устройства обработки наличных денег. Патентная литература 1, например, раскрывает такое устройство обработки наличных денег.

СПИСОК ССЫЛОК

Патентная литература

[0003] Патентная литература 1: JP 2013-117899A

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Техническая проблема

[0004] Существует ограничение на число банкнот, которые можно ввести в приемник наличных денег за один раз в устройство обработки наличных денег. Дополнительно, приемник наличных денег, как правило, закрывают до того, пока банкноты, введенные в приемник наличных денег, не будут транспортированы в блок хранения банкнот внутри устройства. По этой причине, чтобы внести число банкнот, превышающее число банкнот, которое можно ввести в приемник наличных денег за один раз, считается, что дополнительные вводы банкнот в приемник наличных денег повторяют в моменты, в которые приемник наличных денег открыт, в соответствии с завершением транспортировки банкнот в блок хранения банкнот. В способе дополнительного ввода, однако, присутствует проблема, что время, необходимое для выполнения обработки внесения наличных денег, как, например, банкнот, увеличивается.

[0005] Следовательно, настоящее изобретение принимает во внимание вышеуказанную проблему, и цель настоящего изобретения заключается в обеспечении инновационного и улучшенного устройства обработки наличных денег и способа обработки наличных денег, способного выполнить обработку внесения наличных денег более эффективно.

Решение проблемы

[0006] Чтобы решить вышеуказанную проблему, в соответствии с аспектом настоящего изобретения, обеспечено устройство обработки наличных денег, включающее в себя: приемник наличных денег, имеющий элемент открытия и закрытия; блок временного резервирования, выполненный с возможностью временно хранить наличные деньги; блок хранения, выполненный с возможностью хранить наличные деньги; блок транспортировки, выполненный с возможностью, в обработке внесения, транспортировать наличные деньги, введенные в приемник наличных денег, в блок временного резервирования в состоянии, в котором элемент открытия и закрытия закрыт, и транспортировать наличные деньги, хранящиеся в блоке временного резервирования, в блок хранения; и блок управления, выполненный с возможностью управлять отображением экрана выбора для выбора первого способа внесения для выполнения ввода наличных денег за один раз в одной транзакции или второго способа внесения для выполнения вводов наличных денег за множество раз в одной транзакции, и не выдавать команду открыть элемент открытия и закрытия, когда выбран первый способ внесения, и выдавать команду открыть элемент открытия и закрытия, когда выбран второй способ внесения, после того, как завершится транспортировка наличных денег, введенных в приемник наличных денег, в блок временного резервирования, и до того, как завершится транспортировка наличных денег, хранящихся в блоке временного резервирования, в блок хранения.

[0007] Блок управления может управлять отображением экрана выбора до первого ввода наличных денег в приемник наличных денег в одной транзакции.

[0008] Блок управления может управлять отображением экрана выбора после того, как наличные деньги, введенные в приемник наличных денег первыми в одной транзакции, транспортированы в блок временного резервирования.

[0009] Во втором способе внесения, блок управления может выдавать команду открыть элемент открытия и закрытия до того, как выдана команда транспортировать наличные деньги, хранящиеся в блоке временного резервирования, в блок хранения.

[0010] Во втором способе внесения, блок управления может выдавать команду закрыть элемент открытия и закрытия после того, как завершится транспортировка наличных денег, хранящихся в блоке временного резервирования, в блок хранения.

[0011] Во втором и последующих вводах наличных денег во втором способе внесения, когда считан ввод наличных денег в приемник наличных денег после того, как выдана команда открыть элемент открытия и закрытия, блок управления может выдавать команду закрыть элемент открытия и закрытия на основании считывания.

[0012] Устройство обработки наличных денег может дополнительно включать в себя устройство выдачи наличных денег, с помощью которого клиент принимает наличные деньги. В обработке изъятия, блок транспортировки может транспортировать наличные деньги в устройство выдачи наличных денег из блока хранения и обновлять кассовую наличность блока хранения в момент, в который наличные деньги извлечены из блока хранения.

[0013] Когда в обработке изъятия происходит застревание, блок управления может управлять отображением экрана, указывающего наличные деньги, которые были транспортированы в устройство выдачи наличных денег, и наличные деньги, оставшиеся в блоке транспортировки.

[0014] Блок управления может управлять отображением экрана для выбора момента, в который кассовая наличность блока хранения обновлена, из множества моментов, включающих в себя момент, в который наличные деньги извлечены из блока хранения.

[0015] Когда происходит застревание во время транспортировки наличных денег из приемника наличных денег в блок временного резервирования в обработке внесения, и наличные деньги остаются в приемнике наличных денег, то блок управления может выдавать команду открыть элемент открытия и закрытия.

[0016] Когда происходит застревание во время транспортировки наличных денег из приемника наличных денег в блок временного резервирования в обработке внесения, блок управления может управлять отображением экрана, указывающего наличные деньги, оставшиеся в блоке транспортировки.

[0017] Экран, указывающий наличные деньги, оставшиеся в блоке транспортировки, может дополнительно указывать, остались ли или нет наличные деньги в приемнике наличных денег.

[0018] Для решения вышеуказанной проблемы, в соответствии с другим аспектом настоящего изобретения, обеспечен способ обработки наличных денег, выполняемый устройством обработки наличных денег, которое имеет приемник наличных денег, имеющий элемент открытия и закрытия, блок временного резервирования, выполненный с возможностью временно хранить наличные деньги, блок хранения, выполненный с возможностью хранить наличные деньги, и блок транспортировки, выполненный с возможностью, в обработке внесения, транспортировать наличные деньги, введенные в приемник наличных денег, в блок временного хранения в состоянии, в котором элемент открытия и закрытия закрыт, и транспортировать наличные деньги, хранящиеся в блоке временного хранения, в блок хранения, включающий в себя: управление отображением экрана выбора для выбора первого способа внесения для выполнения ввода наличных денег за один раз в одной транзакции или второго способа внесения для выполнения вводов наличных денег за множество раз в одной транзакции; и не выдачу команды открыть элемент открытия и закрытия, когда выбран первый способ внесения, и выдачу команды открыть элемент открытия и закрытия, когда выбран второй способ внесения, после того, как завершена транспортировка наличных денег, введенных в приемник наличных денег, в блок временного резервирования, и до того, как завершена транспортировка наличных денег, хранящихся в блоке временного резервирования, в блок хранения.

Преимущественные эффекты изобретения

[0019] В соответствии с настоящим изобретением, описанным выше, возможно эффективно выполнить обработку внесения наличных денег.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

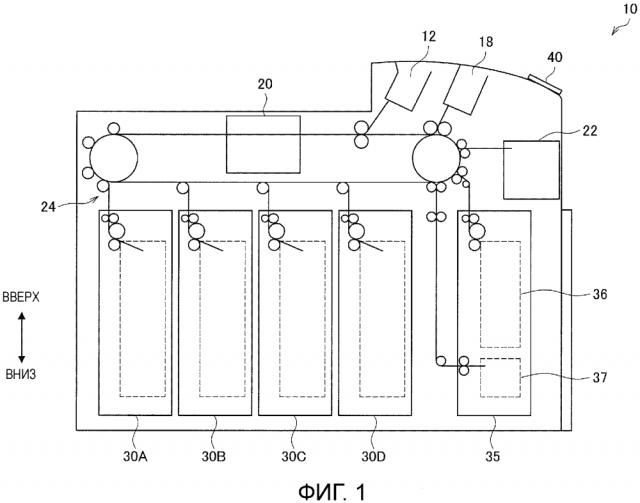

[0020] [Фиг. 1] Фиг. 1 является диаграммой, изображающей пример внутренней конфигурации устройства обработки банкнот, в соответствии с осуществлением настоящего изобретения.

[Фиг. 2А] Фиг. 2А является схематической диаграммой, изображающей примеры конфигурации затвора приемника наличных денег и затвора устройства выдачи наличных денег.

[Фиг. 2В] Фиг. 2В является схематической диаграммой, изображающей примеры конфигурации затвора приемника наличных денег и затвора устройства выдачи наличных денег.

[Фиг. 3] Фиг. 3 является функциональной блочной диаграммой, изображающей конфигурацию устройства обработки банкнот, в соответствии с осуществлением настоящего изобретения.

[Фиг. 4] Фиг. 4 является иллюстративной диаграммой, изображающей пример операции обычного внесения.

[Фиг. 5] Фиг. 5 является иллюстративной диаграммой, изображающей конкретный пример экрана установки способа внесения.

[Фиг. 6] Фиг. 6 является иллюстративной диаграммой, изображающей пример операции массового внесения.

[Фиг. 7] Фиг. 7 является иллюстративной диаграммой, изображающей пример операции обычного внесения.

[Фиг. 8] Фиг. 8 является иллюстративной диаграммой, изображающей улучшенный пример операции массового внесения.

[Фиг. 9] Фиг. 9 является иллюстративной диаграммой, изображающей пример операции обычного внесения.

[Фиг. 10] Фиг. 10 является иллюстративной диаграммой, изображающей конкретный пример экрана информации о внесении/выбора внесения.

[Фиг. 11] Фиг. 11 является иллюстративной диаграммой, изображающей пример операции массового внесения.

[Фиг. 12] Фиг. 12 является иллюстративной диаграммой, изображающей конкретный пример экрана установки изъятия.

[Фиг. 13] Фиг. 13 является иллюстративной диаграммой, изображающей обработку изъятия, когда момент обновления кассовой наличности установлен как время выплаты наличных денег.

[Фиг. 14] Фиг. 14 является иллюстративной диаграммой, изображающей обработку изъятия, когда момент обновления кассовой наличности установлен как время извлечения наличных денег.

[Фиг. 15] Фиг. 15 является иллюстративной диаграммой, изображающей конкретный пример экрана числа изъятых банкнот.

[Фиг. 16] Фиг. 16 является иллюстративной диаграммой, изображающей конкретный пример экрана установки для управления затвором в обработке внесения.

[Фиг. 17] Фиг. 17 является иллюстративной диаграммой, изображающей обработку, выполняемую, когда управление затвором в обработке внесения является «открыть затвор».

[Фиг. 18] Фиг. 18 является иллюстративной диаграммой, изображающей пример экрана информации об оставшихся банкнотах.

[Фиг. 19] Фиг. 19 является иллюстративной диаграммой, изображающей другой пример экрана информации об оставшихся банкнотах.

ПОДРОБНОЕ ОПИСАНИЕ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

[0021] Здесь и далее, со ссылкой на сопровождающие чертежи, будут подробно описаны предпочтительные осуществления настоящего изобретения. Необходимо отметить, что в данной спецификации и сопровождающих чертежах структурные элементы, которые имеют существенно одинаковую функцию и структуру, обозначены с помощью одинаковых ссылочных номеров, и их повторное объяснение опущено.

[0022] Необходимо отметить, что в спецификации и на чертежах структурные элементы, которые имеют существенно одинаковую функцию и структуру, иногда различают друг от друга с помощью использования букв после одинаковых ссылочных номеров. Однако, когда нет необходимости конкретно различать структурные элементы, которые имею существенно одинаковую функцию и структуру, то прикрепляют только одинаковый ссылочный номер.

[0023] <1. Обзор устройства обработки банкнот>

(1-1. Пример внутренней конфигурации устройства обработки банкнот)

Во-первых, пример внутренней конфигурации устройства 10 обработки банкнот, в соответствии с осуществлением настоящего изобретения, которое является примером устройства обработки наличных денег, будет описан со ссылкой на Фиг. 1.

[0024] Фиг. 1 является диаграммой, изображающей пример внутренней конфигурации устройства 10 обработки банкнот, в соответствии с осуществлением настоящего изобретения. Устройство 10 обработки банкнот установлено в отделении финансового института или тому подобном. Устройство 10 обработки банкнот является терминалом, манипуляции которым выполняет персонал, для проведения транзакций банкнот на основании манипуляций, выполняемых персоналом, как, например, банковскими служащими финансовых институтов, которые являются манипуляторами устройства.

[0025] Устройство 10 обработки банкнот имеет приемник 12 наличных денег, устройство 18 выдачи наличных денег, блок 20 распознавания банкнот, который является примером блока дифференциации банкнот, блок 22 временного резервирования, который является примером блока временной аккумуляции, блок 24 транспортировки, кассеты от 30А до 30D банкнот, которые являются примером блоков хранения, кассету 35 банкнот с хранением брака и блок 40 отображения, как изображено на Фиг. 1.

[0026] Приемник 12 наличных денег является портом ввода банкнот для персонала, чтобы вводить туда банкноты. Дополнительно, приемник 12 наличных денег имеет функцию отделения для отделения банкнот, которые введены пачкой, одну за другой и их извлечение. Необходимо отметить, что приемник 12 наличных денег обеспечен затвором 13 приемника наличных денег в качестве примера элемента открытия и закрытия для открытия и закрытия приемного окна, как изображено на Фиг. 2.

[0027] Устройство 18 выдачи наличных денег является портом подачи, из которого подаются (изымаются) банкноты, которые будут приняты персоналом. Устройство 18 выдачи наличных денег имеет функцию аккумуляции для аккумуляции банкнот, которые будут поданы. Устройство 18 выдачи наличных денег имеет емкость, при которой 100 (максимальное число аккумуляции) банкнот может быть аккумулировано, для примера. Необходимо отметить, что устройство 18 выдачи наличных денег также обеспечено затвором 19 устройства выдачи наличных денег, в качестве примера элемента открытия и закрытия для открытия и закрытия приемного окна, как изображено на Фиг. 2.

[0028] Фиг. 2 изображает схематические диаграммы, показывающие примеры конфигурации затвора 13 приемника наличных денег и затвора 19 устройства выдачи наличных денег. На Фиг. 2А изображены состояния, в которых затвор 13 приемника наличных денег и затвор 19 устройства выдачи наличных денег закрыты, а на Фиг. 2В изображены состояния, в которых затвор 13 приемника наличных денег и затвор 19 устройства выдачи наличных денег открыты. Затвор 13 приемника наличных денег и затвор 19 устройства выдачи наличных денег перемещаются, чтобы закрыть приемник 12 наличных денег и устройство 18 выдачи наличных денег. Необходимо отметить, что когда банкноты подлежат транспортировке из приемника 12 наличных денег, то затвор 13 приемника наличных денег закрыт, и когда банкноты подлежат транспортировке в устройство 18 выдачи наличных денег, то затвор 19 устройства выдачи наличных денег закрыт. Необходимо отметить, что хотя для примера плоские затворы изображены как затвор 13 приемника наличных денег и затвор 19 устройства выдачи наличных денег на Фиг. 2, затвор 13 приемника наличных денег и затвор 19 устройства выдачи наличных денег могут быть изогнутыми затворами.

[0029] Блок 20 распознавания банкнот дифференцирует банкноты, прошедшие через него, одну за другой. Банкноты продвигаются двунаправленно, и, таким образом, блок 20 распознавания банкнот может дифференцировать банкноты, транспортированные по направлению со стороны приемника 12 наличных денег, и банкноты, транспортированные с его противоположной стороны. Более конкретно, блок 20 распознавания банкнот дифференцирует достоинство банкноты, подлинность (подлинная банкнота или поддельная банкнота), нормальность или дефектность (нормальная банкнота или дефектная банкнота), состояния подачи (нормальное состояние или ненормальное состояние) и тому подобное банкнот, транспортированных через блок 24 транспортировки, и принимает решение по поводу нормальности или решение по поводу отказа от полученных банкнот.

[0030] Здесь, в настоящей спецификации, подлинная банкнота относится к банкноте, дифференцированной как банкнота, а поддельная банкнота относится к банкноте, которая не дифференцирована как банкнота. Дополнительно, нормальная банкнота относится к банкноте, дифференцированной как подходящая для внесения и изъятия, среди банкнот, дифференцированных как подлинные банкноты, а дефектная банкнота относится к банкноте, дифференцированной как не подходящая для внесения и изъятия, среди банкнот, дифференцированных как подлинные банкноты. Дополнительно, решение по поводу отказа делается на основании факторов, как, например, поддельная банкнота, дефектная банкнота (испачканная, поврежденная, имеющая ненормальную форму и так далее), ненормальная подача (банкнота под неправильным углом, двойная подача и так далее) или тому подобное. Дополнительно, отказанные банкноты могут включать в себя банкноты, не считающиеся банкнотами, которые можно изъять (например, банкнота в две тысячи йен или банкнота в пять тысяч йен), или иностранные банкноты.

[0031] Блок 22 временного резервирования имеет как функцию разделения, так и функцию аккумуляции банкнот. Например, блок 22 временного резервирования временно аккумулирует (хранит) банкноты, которые разделены из приемника 12 наличных денег во время обработки внесения и дифференцированы как нормальные блоком 20 распознавания банкнот. Банкноты, которые аккумулированы в блоке 22 временного резервирования, извлекаются, когда транзакции завершены, как, например, когда вычисление внесенных банкнот по отношению к счетам или тому подобном подтверждено, проходят через блок 20 распознавания банкнот и затем транспортируются в кассеты от 30А до 30D банкнот, и тому подобное. Необходимо отметить, что блок 22 временного резервирования может принимать любой тип аккумуляции, при котором банкноты складываются последовательно и аккумулируются, или барабанный тип, при котором банкноты сворачиваются последовательно и хранятся.

[0032] Блок 24 транспортировки включает в себя путь транспортировки, ролик транспортировки, который транспортирует банкноты, и приводной механизм, который запускает ролик транспортировки для транспортировки банкнот одна за другой. Приводной механизм запускает ролик транспортировки, как, например, серводвигатель переменного тока, шаговый двигатель или тому подобные вращающиеся двигатели. Блок 24 транспортировки управляется блоком управления, который будет описан ниже, и транспортирует банкноты в целевое место назначения транспортировки.

[0033] Кассеты от 30А до 30D банкнот являются блоками хранения банкнот, в которых банкноты могут храниться в соответствии с достоинствами, причем кассеты от 30А до 30D банкнот имеют как функции аккумуляции, так и функции разделения банкнот. Дополнительно, кассеты от 30А до 30D банкнот могут включать в себя множество кассет банкнот для одинакового достоинства. Например, кассеты 30А и 3°C банкнот могут быть кассетами банкнот для банкнот в десять тысяч йен, а кассеты 30В и 30D банкнот могут быть кассетами банкнот для банкнот в одну тысячу йен. Дополнительно, кассеты от 30А до 30D банкнот выполнены с возможностью прикрепляться и открепляться от устройства 10 обработки банкнот, и с помощью открепления установленной кассеты 30 банкнот от устройства 10 обработки банкнот и установки кассеты 30 банкнот, в которой хранится достаточное количество банкнот, в устройство 10 обработки банкнот, устройство 10 обработки банкнот можно загрузить банкнотами.

[0034] Кассета 35 банкнот с хранением отказа (здесь и далее также называемая как кассета 35 банкнот) выполнена с возможностью прикрепляться и открепляться от устройства 10 обработки банкнот, и сбор и пополнение банкнот возможны с помощью замены установленной кассеты 35 банкнот на другую кассету 35 банкнот. Дополнительно, кассета 35 банкнот обеспечена хранилищем 36 банкнот на своей верхней стороне и хранилищем 37 отказа на своей нижней стороне (дне).

[0035] Хранилище 36 банкнот имеет функцию аккумуляции для аккумуляции банкнот и функцию разделения для извлечения банкнот одну за другой. Дополнительно, хранилище 36 банкнот может аккумулировать банкноты, разделенные друг от друга кассетами от 30А до 30D банкнот, и может собирать банкноты в момент сбора типа счета кассеты. Дополнительно, хранилище 36 банкнот может извлекать банкноты, аккумулированные в хранилище 36 банкнот, и пополнять кассеты от 30А до 30D банкнот банкнотами при пополнении типа счета кассеты.

[0036] Хранилище 37 отказа имеет только функцию аккумуляции для аккумуляции в нем банкнот. Хранилище 37 отказа является блоком хранения банкнот для аккумуляции банкнот, которые дифференцированы как ненормальные (отказанные банкноты) блоком 20 распознавания банкнот (решение об отказе).

[0037] Блок 40 отображения отображает экран меню или экран результата обработки. Блок 40 отображения реализован, например, с помощью устройства отображения с электронно-лучевой трубкой (CRT), устройства с жидкокристаллическим дисплеем (LCD) или устройства с органическими светоизлучающими диодами (OLED).

[0038] Дополнительно, устройство 10 обработки банкнот имеет блок манипуляции (не изображен), которым может управлять персонал. Устройство 10 обработки банкнот выполняет обработки внесения, обработки изъятия и тому подобное, что соответствует транзакциям внесения и изъятия, когда персонал выполняет манипуляции с блоком манипуляции. Необходимо отметить, что устройство 10 обработки банкнот может выполнять обработки на основании манипуляций персоналом по терминалу приема, соединенному с устройством 10 обработки банкнот, вместо блока манипуляции.

[0039] (1-2. Базовые обработки устройства обработки банкнот)

Пример внутренней конфигурации устройства 10 обработки банкнот в соответствии с осуществлением настоящего изобретения описан выше со ссылкой на Фиг. 1 и 2. Далее, будут описаны обработка внесения, обработка изъятия, обработка пополнения и обработка сбора, выполняемые базовой обработкой устройства 10 обработки банкнот.

[0040] (Обработка внесения)

Обработка внесения является обработкой аккумуляции банкнот, введенных в приемник 12 наличных денег внутри устройства 10 обработки банкнот, и в широком смысле подразделяется на обработку счета и обработку хранения. В обработке счета, банкноты, введенные в приемник 12 наличных денег, разделяют и извлекают одну за другой, и извлеченные банкноты транспортируют в блок 20 распознавания банкнот с помощью блока 24 транспортировки. Далее, блок 20 распознавания банкнот дифференцирует банкноты, и банкноты, которые дифференцированы как нормальные в результате дифференциации, подсчитывают, транспортируют в блок 22 временного резервирования и аккумулируют в нем. Далее, если количество внесения подтверждено, то обработка переходит к обработке хранения.

[0041] С другой стороны, банкноты, которые дифференцированы как ненормальные (отказанные банкноты) в результате дифференциации блоком 20 распознавания банкнот, аккумулируют в устройстве 18 выдачи наличных денег. Банкноты, аккумулированные в устройстве 18 выдачи наличных денег, могут подвергаться повторной дифференциации блоком 20 распознавания банкнот, когда персонал заново вводит банкноты в приемник 12 наличных денег.

[0042] В обработке хранения, сперва, банкноты разделяют одну от другой из блока 22 временного резервирования, а затем разделенные банкноты транспортируют в блок 20 распознавания банкнот. Далее, банкноты, которые дифференцированы как нормальные в результате дифференциации блоком 20 распознавания банкнот, аккумулируют в кассетах от 30А до 30D банкнот, которые соответствуют их достоинствам. С другой стороны, банкноты, которые дифференцированы как ненормальные в результате дифференциации блоком 20 распознавания банкнот, как банкноты, которые привели к неправильной подаче, как, например, испачканная банкнота, свернутая банкнота или банкнота под неправильным углом, аккумулируют в хранилище 37 отказа кассеты 35 банкнот.

[0043] С другой стороны, когда команда вернуть (отменить) внесенную банкноту выдана до подтверждения количества внесения, то обработка переходит к обработке возврата. В обработке возврата, банкноты разделяют одну за другой из блока 22 временного резервирования, и разделенные банкноты транспортируют в блок 20 распознавания банкнот. Затем, все банкноты аккумулируют в устройстве 18 выдачи наличных денег, независимо от того, является ли результат дифференциации блока 20 распознавания банкнот нормальным или ненормальным.

[0044] (Обработка изъятия)

Обработка изъятия является обработкой аккумулированных банкнот кассет от 30А до 30D банкнот в устройстве 18 выдачи наличных денег. В обработке изъятия, банкноты сперва разделяют одну за другой и извлекают из кассет от 30А до 30D банкнот, в соответствии с предназначенным количеством, и извлеченные банкноты транспортируют в блок 20 распознавания банкнот с помощью блока 24 транспортировки. Далее, блок 20 распознавания банкнот дифференцирует банкноты, и банкноты, которые дифференцированы как нормальные в результате дифференциации, аккумулируют в устройстве 18 выдачи наличных денег. Более конкретно, банкноты аккумулируют (собирают) в устройстве 18 выдачи наличных денег, например, в соответствии с достоинствами или номерами нормальных банкнот, которые подлежат изъятию. С другой стороны, банкноты, которые дифференцированы как ненормальные в результате дифференциации, то есть, банкноты, которые не подходят для обеспечения клиентам, аккумулируют в хранилище 37 отказа кассеты 35 банкнот.

[0045] (Обработка пополнения)

Обработка пополнения является обработкой пополнения банкнотами устройства 10 обработки банкнот. Конкретные способы пополнения, пополнение приемника наличных денег, пополнение типа замены кассеты и пополнение типа счета кассеты возможны в устройстве 10 обработки банкнот. Соответствующие способы пополнения будут описаны ниже.

[0046] Пополнение приемника наличных денег подобно операции обработки внесения, описанной выше. Например, банкноты, которые извлекают из приемника 12 наличных денег и дифференцируют как нормальные в результате дифференциации блоком 20 распознавания банкнот, перетаскивают в блок 22 временного резервирования и затем аккумулируют в кассетах от 30А до 30D банкнот в соответствии с их достоинствами. С другой стороны, банкноты, которые дифференцированы как ненормальные в результате дифференциации, аккумулируют в устройстве 18 выдачи наличных денег.

[0047] Пополнение типа замены кассеты использует прикрепляемые и съемные кассеты от 30А до 30D банкнот для замены любой из кассет от 30А до 30D банкнот, которые установлены заранее, на кассеты банкнот, которые заранее загружены банкнотами. Тем самым, банкноты пополняют. Необходимо отметить, что при пополнении типа замены кассеты необходимо, чтобы оператор вручную регистрировал достоинства и число пополненных банкнот.

[0048] При пополнении типа счета кассеты, сперва, банкноты заранее загружают в хранилище 36 банкнот кассеты 35 банкнот, и кассету 35 банкнот устанавливают в устройстве 10 обработки банкнот. Далее, банкноты, которые извлекают из хранилища 36 банкнот и дифференцируют как нормальные в результате дифференциации блоком 20 распознавания банкнот, аккумулируют в кассетах от 30А до 30D банкнот, которые соответствуют их достоинствам. С другой стороны, банкноты, которые дифференцированы как ненормальные в результате дифференциации, аккумулируют в хранилище 37 отказа. Необходимо отметить, что так как обработка счета выполняется блоком 20 распознавания банкнот в пополнении типа счета кассеты, то необходимо, чтобы оператор вручную регистрировал достоинства и число пополненных банкнот.

[0049] (Обработка сбора)

Обработка сбора является обработкой сбора банкнот, которые находятся в устройстве 10 обработки банкнот. Конкретные способы сбора, сбор устройства выдачи наличных денег, сбор типа замены кассеты и сбор типа счета кассеты возможны в устройстве 10

обработки банкнот. Соответствующие способы сбора будут описаны ниже.

[0050] Сбор устройства выдачи наличных денег подобен операции обработки изъятия, описанной выше. Например, банкноты, которые извлечены из кассет от 30А до 30D банкнот, которые являются объектами сбора и дифференцируются как нормальные в результате дифференциации блоком 20 распознавания банкнот, аккумулируют в устройстве 18 выдачи наличных денег. С другой стороны, банкноты, которые дифференцируют как ненормальные в результате дифференциации, аккумулируют в хранилище 37 отказа. Затем, при выполнении дифференциации по отношению ко всем банкнотам, аккумулированным в кассетах от 30А до 30D банкнот, которые являются объектами сбора, персонал может собирать банкноты, которые были определены как нормальные, из устройства 18 выдачи наличных денег. Дополнительно, персонал может собирать банкноты, которые были определены как ненормальные, из хранилища 37 отказа.

[0051] При сборе типа замены кассеты, банкноты собирают путем открепления заранее определенной кассеты банкнот среди кассет от 30А до 30D банкнот из устройства 10 обработки банкнот. Необходимо отметить, что при сборе типа замены кассеты необходимо, чтобы оператор вынимал банкноты из открепленных кассет от 30А до 30D банкнот и вручную подсчитывал достоинства и число собранных банкнот.

[0052] При сборе типа счета кассеты, банкноты, которые извлекаются из кассеты банкнот, являющейся объектом сбора среди кассет от 30А до 30D банкнот, и которые дифференцированы как нормальные в результате дифференциации блоком 20 распознавания банкнот, аккумулируют в хранилище 36 банкнот кассеты 35 банкнот. С другой стороны, банкноты, которые дифференцированы как ненормальные в результате дифференциации, аккумулируют в хранилище 37 отказа. Следовательно, персонал может собирать банкноты, определенные как нормальные, и банкноты, определенные как ненормальные, путем открепления только кассеты 35 банкнот от устройства 10 обработки банкнот. Дополнительно, так как обработка счета выполняется блоком 20 распознавания банкнот при

сборе типа счета кассеты, то нет необходимости в том, чтобы оператор вручную считал достоинства и число собранных банкнот.

[0053] (1-3. Уровень техники осуществления настоящего изобретения)

В общем устройстве обработки банкнот, невозможно дополнительно вводить банкноты в приемник наличных денег, так как затвор приемника наличных денег закрыт во время обработки внесения. Дополнительно, хотя отказанные банкноты аккумулируют в устройстве выдачи наличных денег во время обработки внесения, невозможно вынуть отказанные банкноты во время обработки внесения. Другими словами, невозможно дополнительно вводить банкноты или вынимать отказанные банкноты до тех пор, пока не завершится обработка счета банкноты, введенной в приемник наличных денег (включенная в обработку внесения). По этой причине, внесение большого количества банкнот занимает большой период времени.

[0054] С другой стороны, дополнительный ввод банкнот в приемник наличных денег может быть принят во время обработки хранения путем открытия затвора приемника наличных денег каждый раз после того, как все банкноты, внесенные из приемника наличных денег, транспортированы в блок временного резервирования. В соответствии с этой конфигурацией, ожидается, что это сократит время, требующееся для внесения банкнот, число которых равно или больше, чем число банкнот, которое можно ввести в приемник наличных денег за раз.

[0055] Однако, в способе, описанном выше, так как затвор приемника наличных денег открывается равномерно, даже когда выполнен дополнительный ввод наличных денег, существует проблема, что посторонний предмет попадет в приемник наличных денег вследствие ненужного открытия затвора приемника наличных денег.

[0056] Следовательно, устройство 10 обработки банкнот, в соответствии с осуществлением настоящего изобретения, было создано с фокусом на вышеуказанное обстоятельство. Устройство 10 обработки банкнот, в соответствии с осуществлением настоящего изобретения, может реализовать эффективность обработок внесения банкнот и улучшение проблемы попадания посторонних предметов в приемник наличных денег. Конфигурация и операция устройства 10 обработки банкнот, в соответствии с осуществлением настоящего изобретения, будут описаны подробно далее.

[0057] <2. Функциональная конфигурация устройства обработки банкнот>

Фиг. 3 является функциональной блочной диаграммой, изображающей конфигурацию устройства 10 обработки банкнот, в соответствии с осуществлением настоящего изобретения. Как изображено на Фиг. 3, устройство 10 обработки банкнот обеспечено затвором 13 приемника наличных денег, затвором 19 устройства выдачи наличных денег, блоком 24 транспортировки, блоком 40 отображения, блоком 42 манипуляции, блоком 70 управления, блоком 80 памяти и блоком 82 считывания. Затвор 13 приемника наличных денег, затвор 19 устройства выдачи наличных денег, блок 24 транспортировки, блок 40 отображения и блок 42 манипуляции описаны со ссылкой на Фиг. 1 и 2.

[0058] Блок 70 управления управляет всеми операциями устройства 10 обработки банкнот. Например, блок 70 управления управляет базовыми обработками, как, например, обработка внесения, обработка изъятия, обработка пополнения и обработка сбора, описанными выше, в соответствии с манипуляциями персонала, использующего блок 42 манипуляции. Более конкретно, блок 70 управления управляет транспортировкой банкнот с помощью блока 24 транспортировки и операциями открытия и закрытия затвора 13 приемника наличных денег и затвора 19 устройства выдачи наличных денег для выполнения базовых обработок. Дополнительно, блок 70 управления управляет отображением различных экранов, чтобы побудить отображение различных экранов на блоке 40 отображения. Например, блок 70 управления управляет отображением экранов выбора (экран установки способа внесения и экран выбора внесения) для выбора обычного внесения, при котором ввод банкнот выполняется за раз в одной транзакции (первый способ внесения) или массового внесения, при котором вводы банкнот выполняются за множество раз в одной транзакции (второй способ внесения) (детали способов будут описаны позже). Затем, блок 70 управления управляет обработкой внесения в соответствии со способом внесения, выбранным на экране выбора.

[0059] Блок 80 памяти запоминает программу и тому подобное, с помощью которой работает устройство 10 обработки банкнот. Дополнительно, блок 80 памяти может запоминать результаты дифференциации блока 20 распознавания банкнот.

[0060] Блок 82 считывания, например, имеет оптический сенсор и тому подобное для считывания различных состояний. Например, блок 82 считывания обнаруживает состояния аккумуляции банкнот приемника 12 наличных денег и устройства 18 выдачи наличных денег (число аккумулированных банкнот и то, были ли или нет вынуты банкноты). Дополнительно, блок 82 считывания может считывать состояния транспортировки банкнот, извлечение банкнот из кассет 30 банкнот и тому подобное.

[0061] Необходимо отметить, что функции блока 70 управления и блока 80 памяти, описанные выше, могут быть реализованы в качестве конфигурации технических средств, составленных из центрального блока (CPU) обработки, постоянного запоминающего устройства (ROM), оперативного запоминающего устройства (RAM) и тому подобного. CPU имеет функцию арифметических операций и функцию управления и управляет всеми операциями устройства 10 обработки банкнот, в соответствии с различными программами. ROM запоминает программу, используемую CPU, параметры арифметических операций и тому подобное. RAM временно запоминает программу, используемую при выполнении CPU, параметры, которые соответственно изменяются при выполнении, и тому подобное.

[0062] Устройство 10 обработки банкнот, описанное выше, может выполнять разнообразные операции на основ
