Натягиваемый предмет одежды и способ его производства

Натягиваемый предмет одежды и способ его производства

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к натягиваемому (типа трусов) предмету одежды и способу его производства.

Уровень техники

В качестве натягиваемого (типа трусов) предмета одежды известны одноразовый натягиваемый подгузник, одноразовое нижнее белье и т.п. Конкретные примеры обычного натягиваемого подгузника включают в себя сочетание наружной оболочки с основным впитывающим узлом. Наружная оболочка обычно состоит из материала внутреннего слоя и материала наружного слоя в виде ламината, при этом предпринимались попытки улучшения формы и структуры элементов такой наружной оболочки.

Например, в патентной литературе 1 в качестве листа для наружной оболочки одноразового натягиваемого подгузника описан лист, составляющий наружную поверхность изделия, формируемый путем ламинирования множества лентообразных оборчатых элементов вместе с растягиваемыми эластичными элементами. В таком подгузнике оборчатые элементы частично перекрываются ступенчатым образом так, чтобы участки с волнистыми оборками оборчатых элементов скрывали растягиваемые эластичные элементы других оборчатых элементов, образуя при этом наружную форму, подобную юбочке с оборками. Кроме того, в патентной литературе 2 описан случай, когда, как показано на фигуре 7, множество узких лентообразных частей расположено так, чтобы частично перекрывать друг друга на наружной поверхности одноразового подгузника, расположенной вокруг талии. В результате образуется множество складок, выступающих наружу от наружной поверхности подгузника.

Независимо от вышеизложенного, в патентной литературе 3 описан случай, когда в целях улучшения воздухопроницаемости, эластичности и гибкости натягиваемого предмета одежды в области талии на наружной оболочке с двухслойной структурой с интервалами в направлении длины туловища обеспечивают множество однослойных областей. Однослойные области формируют путем ламинирования множества кусков лентообразного листового материала (первый листовой материал) на втором листовом материале с интервалами.

Список цитируемой литературы

Патентная литература

Патентная литература 1: патент Японии №4659109

Патентная литература 2: патент США 2008/0234648

Патентная литература 3: JP-A-2012-139247 ("JP-A" означает опубликованную нерассмотренную патентную заявку Японии)

Сущность изобретения

В настоящем изобретении предлагается натягиваемый предмет одежды, содержащий:

передний участок, который выполнен с возможностью расположения со стороны живота пользователя; участок промежности, который выполнен с возможностью расположения вдоль области промежности пользователя; задний участок, который выполнен с возможностью расположения со стороны спины пользователя; и боковой скрепляющий участок, на котором соединяются продольная боковая кромка переднего участка и продольная боковая кромка заднего участка;

причем наружная оболочка, в которой ламинированы первый листовой материал и второй листовой материал, расположена на переднем участке и заднем участке; наружная оболочка обладает эластичностью в поперечном направлении; и

первый листовой материал содержит области с разрезами, в которых множество разрезанных участков расположено в направлении длины туловища; и содержит совокупность, в которой области с разрезами расположены с интервалами в поперечном направлении первого листового материала.

Кроме того, в настоящем изобретении предлагается способ производства натягиваемого предмета одежды, содержащего передний участок, который выполнен с возможностью носиться со стороны живота пользователя; участок промежности, который выполнен с возможностью носиться вдоль области промежности пользователя; и задний участок, который выполнен с возможностью носиться со стороны спины пользователя; в котором непрерывное полотно первого листового материала и непрерывное полотно второго листового материала, которые служат в качестве наружной оболочки натягиваемого предмета одежды, транспортируются конвейером соответственно; причем способ включает в себя:

стадию образования на непрерывном полотне первого листового материала областей с разрезами, в которых множество разрезанных участков, образованных вдоль направления конвейерной подачи, расположено с интервалами в направлении, перпендикулярном направлению конвейерной подачи, для образования множества областей с разрезами с интервалами в направлении конвейерной подачи;

стадию ламинирования непрерывного полотна первого листового материала и непрерывного полотна второго листового материала с введением между обоими непрерывными полотнами эластичных элементов в их натянутом состоянии, избегая при этом разрезанных участков, с зажатием, прикреплением и фиксацией эластичных элементов между непрерывным полотном первого листового материала и непрерывным полотном второго листового материала для образования переднего участка и заднего участка наружной оболочки;

стадию выкладки напротив друг друга и наложения друг на друга переднего участка и заднего участка и скрепления обеих продольных боковых кромок переднего участка и заднего участка, соответственно, с образованием боковых скрепляющих участков; и

стадию разрезания полученного в результате материала на боковых скрепляющих участках для разделения на отдельные натягиваемые предметы одежды.

Краткое описание чертежей

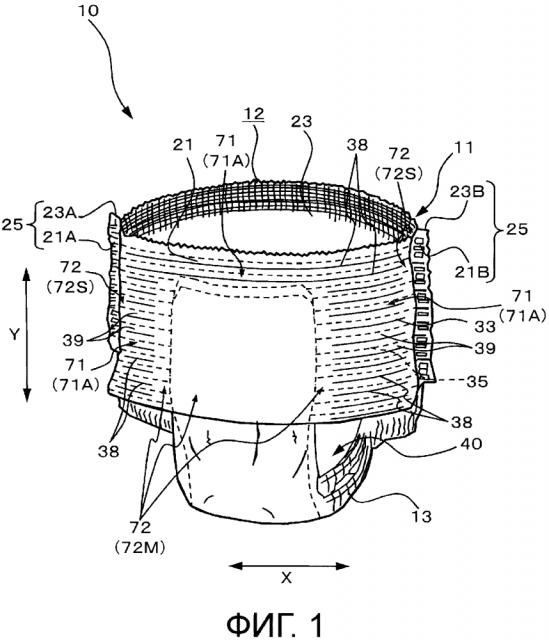

На фиг. 1 представлен вид в перспективе, показывающий предпочтительный вариант (первый вариант осуществления изобретения) натягиваемого предмета одежды согласно настоящему изобретению.

На фиг. 2 представлен предмет в разобранном виде в перспективе, показывающий предпочтительный вариант натягиваемого предмета одежды согласно настоящему изобретению.

На фиг. 3 показан представленный в разобранном виде в плане передний участок наружной оболочки натягиваемого предмета одежды согласно первому варианту осуществления изобретения.

На фиг. 4 показан первый пример натягиваемого предмета одежды согласно первому варианту осуществления изобретения, где показан: (1) вид в перспективе; (2) увеличенный вид в разрезе основной части наружной оболочки, содержащей область с разрезами; и (3) увеличенный вид в плане основной части переднего участка наружной оболочки, содержащей область с разрезами.

На фиг. 5 представлена альтернативная фотография, показывающая увеличенную область с разрезами наружной оболочки натягиваемого предмета одежды согласно первому варианту осуществления изобретения.

На фиг. 6 показан второй пример натягиваемого предмета одежды согласно первому варианту осуществления изобретения, где показан: (1) вид в перспективе; (2) увеличенный вид в разрезе основной части наружной оболочки, содержащей область с разрезами; и (3) увеличенный вид в плане основной части переднего участка наружной оболочки, содержащей область с разрезами.

На фиг. 7 показан третий пример натягиваемого предмета одежды согласно первому варианту осуществления изобретения, где показан: (1) вид в перспективе; (2) увеличенный вид в разрезе основной части наружной оболочки, содержащей область с разрезами; и (3) увеличенный вид в плане основной части переднего участка наружной оболочки, содержащей область с разрезами.

На фиг. 8 показан четвертый пример натягиваемого предмета одежды согласно первому варианту осуществления изобретения, где показан: (1) вид в перспективе; (2) увеличенный вид в разрезе основной части наружной оболочки, содержащей область с разрезами; и (3) увеличенный вид в плане основной части переднего участка наружной оболочки, содержащей область с разрезами.

На фиг. 9 показан пятый пример натягиваемого предмета одежды согласно первому варианту осуществления изобретения, где показан: (1) вид в перспективе; (2) увеличенный вид в разрезе основной части наружной оболочки, содержащей область с разрезами; и (3) увеличенный вид в плане основной части переднего участка наружной оболочки, содержащей область с разрезами.

На фиг. 10 представлен вид в перспективе, показывающий второй вариант осуществления натягиваемого предмета одежды.

На фиг. 11 представлен вид в плане развернутого предмета одежды, показывающий материал наружного слоя (первый листовой материал) со стороны поверхности, не контактирующей с кожей, в натягиваемом предмете одежды согласно второму варианту осуществления изобретения.

На фиг. 12 представлен вид в перспективе, показывающий общую схему стадий производства по первому аспекту предпочтительного варианта осуществления (первый вариант осуществления изобретения) способа производства натягиваемого предмета одежды согласно настоящему изобретению.

На фиг. 13 показан (1) вид в плане и (2) вид спереди, где схематично показан основной участок (способа производства натягиваемого предмета одежды) по первому аспекту.

На фиг. 14 показан вид спереди, на котором схематично показаны основные участки стадий производства по второму аспекту способа производства натягиваемого предмета одежды согласно настоящему изобретению.

На фиг. 15 показан вид спереди, на котором схематично показаны основные участки стадий производства по третьему аспекту способа производства натягиваемого предмета одежды согласно настоящему изобретению.

На фиг. 16 показан вид спереди, на котором схематично показаны основные участки стадий производства по четвертому аспекту способа производства натягиваемого предмета одежды согласно настоящему изобретению.

На фиг. 17 показан вид в плане, показывающий общую схему стадий производства по пятому аспекту способа производства натягиваемого предмета одежды согласно настоящему изобретению.

На фиг. 18 показан вид в плане, показывающий общую схему модифицированного примера стадий производства по пятому аспекту.

На фиг. 19 представлен вид в перспективе, показывающий общую схему стадий производства согласно предпочтительному варианту осуществления (второй вариант осуществления изобретения) способа производства натягиваемого предмета одежды согласно настоящему изобретению.

Другие и дополнительные цели, признаки и преимущества изобретения можно будет представить более полно из следующего описания.

Описание вариантов осуществления изобретения

При носке описанного выше натягиваемого предмета одежды, в виде натягиваемого подгузника, ощущения пользователя не должны отличаться от ощущения при носке нижнего белья. Поскольку в описанной выше патентной литературе 1 и 2 используется структура, в которой лентообразные тонколистовые подложки, служащие в качестве гофрированных элементов на талии, частично перекрываются при расположении, образуя при этом двухслойную или трехслойную структуру, изделие имеет плохую воздухопроницаемость. С другой стороны, в описанной выше патентной литературе 3 воздухопроницаемость и гибкость можно улучшать в случае использования однослойной области, сохраняя при этом эластичность изделия.

Настоящее изобретение относится к натягиваемому предмету одежды, в котором увеличена прочность наружной оболочки наряду с сохранением высокой воздухопроницаемости, гибкости и эластичности. Дополнительно настоящее изобретение относится к способу производства натягиваемого предмета одежды, в котором при производстве натягиваемого предмета одежды с достаточной надежностью стабильно образуется двухслойная структура наружной оболочки с высокой воздухопроницаемостью и гибкостью.

Объяснение предпочтительного варианта осуществления (первый вариант осуществления изобретения) натягиваемого предмета одежды согласно настоящему изобретению будет представлено ниже со ссылкой на фигуры 1-3.

В данном описании в натягиваемых предметах одежды 10 и 100 направление натягиваемого предмета одежды (вдоль длины туловища пользователя) обозначается как Y-направление, и поперечное направление натягиваемого предмета одежды обозначается как X-направление, и также упоминается как "направление вокруг талии".

Как показано на фиг. 1 и фиг. 2, натягиваемый предмет одежды 10 согласно настоящему варианту осуществления изобретения, например, представляет собой натягиваемый подгузник и содержит передний участок 21, который выполнен с возможностью носиться со стороны живота пользователя; участок промежности 13, который выполнен с возможностью носиться вдоль области промежности пользователя; и задний участок 23, который выполнен с возможностью носиться со стороны спины пользователя. Объяснение такого натягиваемого подгузника 10 (далее также упоминается просто как "подгузник 10") далее будет представлено более подробно.

Натягиваемый подгузник 10 состоит из наружной оболочки 11, которая образует передний участок 21 и задний участок 23, и основного удерживающего жидкость впитывающего узла 40, который образует участок промежности 13.

Наружная оболочка 11 содержит скрепляющий участок для скрепления одной продольной боковой кромки 21A переднего участка 21 с одной продольной боковой кромкой 23A заднего участка 23 и, кроме того, скрепляющий участок для скрепления другой продольной боковой кромки 21B переднего участка 21 с другой продольной боковой кромкой 23B заднего участка 23. Такой скрепляющий участок представляет собой боковые скрепляющие участки 25, 25, выступающие наружу в поперечном направлении подгузника 10. Благодаря такому скреплению наружная оболочка 11 принимает кольцевидную форму. Наружная оболочка 11 обладает эластичностью в направлении вокруг талии натягиваемого подгузника 10.

Основной впитывающий узел 40 образует участок промежности 13, который закрывает места выделения экскрементов пользователя, и одновременно прикрепляется к наружной оболочке 11 таким образом, чтобы между передним участком 21 и задним участком 23 образовалась перемычка. Основной впитывающий узел 40 располагают вблизи нижней части отверстия 12 для талии в наружной оболочке 11.

Таким образом, как показано на фиг. 3, в области вокруг талии между боковыми скрепляющими участками 25 наружная оболочка 11 содержит центральную область М, в которой расположен основной впитывающий узел 40, и две боковых области S, S с обеих ее сторон. Центральная область М и обе боковые области S соответствуют областям, получаемым путем деления каждого из участков (переднего участка 21 и заднего участка 23) наружной оболочки 11 с шириной Н (вдоль длины туловища пользователя) в поперечном направлении. Центральная область М состоит из центрального участка M1, соответствующего по ширине расположению основного впитывающего узла 40, и близлежащих к нему с обеих его сторон участков М2. Размер близлежащего к основному впитывающему узлу участка М2 предпочтительно находится в диапазоне 10 мм или более, и еще более предпочтительно в диапазоне 30 мм или более в поперечном направлении, с точки зрения прикрепления и фиксации эластичных элементов, которые упоминаются ниже, и прочности элементов. Его верхний предел предпочтительно находится в диапазоне 80 мм или менее, и еще более предпочтительно в диапазоне 50 мм или менее. С другой стороны, боковая область S состоит из области бокового внутреннего участка S1, на котором расположены упомянутые ниже разрезанные участки 38, и области бокового наружного участка S2, расположенного около бокового скрепляющего участка 25. Размер области бокового наружного участка S2 в поперечном направлении предпочтительно находится в диапазоне 60 мм или более, и еще более предпочтительно в диапазоне 100 мм или более, с учетом тех же причин, что и в отношении близлежащего к основному впитывающему узлу участка М2 в центральной области М. Верхний предел такого размера предпочтительно находится в диапазоне 300 мм или менее, и еще более предпочтительно в диапазоне 200 мм или менее.

Упомянутая выше "область вокруг талии" относится к области, тянущейся вниз в направлении длины туловища (Y-направлении) практически от верхней кромки отверстия 12 для талии до места вблизи наружного основания бедренной кости. Кроме того, ширина Н (вдоль длины туловища пользователя) области вокруг талии делится на область H1 талии, расположенную вблизи отверстий 12 для талии, и нижнюю, примыкающую к животу область Н2, расположенную в ее нижней части. При таком делении область, на которой расположен основной впитывающий узел 40, может указываться как нижняя, примыкающая к животу область Н2, и область в верхней ее части может указываться как область H1 талии. Кроме того, область H1 талии также может указываться как область, обычно расположенная в верхней половине или четверти ширины Н (вдоль длины туловища пользователя), несмотря на то, что высота отличается в зависимости от применения подгузника.

Наружная оболочка 11 образуется путем ламинирования и скрепления материала наружного слоя 33 (первый листовой материал) со стороны поверхности, не контактирующей с кожей, с материалом внутреннего слоя 31 (второй листовой материал) со стороны поверхности, контактирующей с кожей. В материале наружного слоя 33 вдоль поперечного направления (Х-направления) подгузника 10 частично образовано множество разрезанных участков 38 горизонтальной протяженности. Более конкретно, разрезанные участки 38 расположены в материале наружного слоя 33 не по всей ширине, а на протяжении заранее определенной части ширины. Поэтому материал наружного слоя не отслаивается и сохраняет единство в форме листа на протяжении всей ширины Н (вдоль длины туловища пользователя).

Множество разрезанных участков 38 располагаются в направлении длины туловища (Y-направлении), образуя при этом области 71 с разрезами. Разрезанные участки 38 обозначают здесь участки, на которых первый листовой материал, служащий в качестве материала наружного слоя 33, мелко надрезан. Разрезанные участки 38 могут представлять собой мелкие линейные надрезы, как показано на фиг. 3, или участки, полученные путем срезания широких элементов. Принимая во внимание прочность элементов, разрезанные участки 38 предпочтительно представляют собой мелкие линейные надрезы. На фиг. 1 и фиг. 3 показана только структура материала наружного слоя 33 переднего участка 21. Однако разрезанные участки подобным образом предпочтительно образуют также в материале наружного слоя 33 заднего участка 23, и разрезанные участки 38 можно образовывать в материале наружного слоя 33 только на одном из участков (переднем участке 21 и заднем участке 23) или на другом из указанных участков (то же самое касается фиг. 4-10). Кроме того, также возможна структура, содержащая другие листовые материалы, дополнительно ламинированные на материале наружного слоя 33 (первый листовой материал) и материале внутреннего слоя 31 (второй листовой материал).

В нижней, примыкающей к животу области Н2, области 71 с разрезами образуются в поперечном направлении (X направлении) в обеих боковых областях S, S. Более конкретно, области 71 с разрезами (далее также упоминаемые как области 71A с разрезами) образуются в области бокового внутреннего участка S1 в каждой из боковых областей S, а именно на ее участке, отличающемся от области бокового наружного участка S2, непосредственно примыкающего к основной области бокового скрепляющего участка 25. Кроме того, в области H1 талии области 71 с разрезами (далее также упоминаемые как области 71B с разрезами) также образуются в областях (S1-M-S1), соединяя области боковых внутренних участков S1, S1 с левой стороны и правой стороны материала наружного слоя 33. В таких областях 71 с разрезами участки, заполняющие промежутки между двумя соседними разрезанными участками 38, 38 в направлении длины туловища, служат в качестве лентообразных участков 39 горизонтальной протяженности.

С другой стороны, центральная область М (М2+М1+М2) материала наружного слоя 33 в нижней, примыкающей к животу области Н2 служит в качестве областей 72 без разрезов (далее также упоминаются как области 72M без разрезов для их отличия от других областей без разрезов), в которых разрезанных участков 38 не образуют. Кроме того, в качестве областей 72 без разрезов (далее также упоминаются как области 72S без разрезов для их отличия от других областей без разрезов) на всем протяжении ширины Н (вдоль длины туловища пользователя) материала наружного слоя 33 служат области боковых наружных участков S2, непосредственно примыкающие к боковым скрепляющим участкам 25.

Таким образом, области 71A с разрезами располагаются в левой и правой области бокового внутреннего участка S1, S1 таким образом, чтобы они были расположены с интервалами на протяжении области 72M без разрезов в поперечном направлении нижней, примыкающей к животу области Н2 материала наружного слоя 33. Кроме того, на виде переднего участка 21 и заднего участка 23 материала наружного слоя 33 с одним из боковых скрепляющих участков 25 в центре, области 71A с разрезами располагаются таким образом, чтобы они были расположены с интервалами на протяжении области 72S без разрезов в поперечном направлении. Таким образом, лентообразные участки 39 в областях 71 с разрезами связаны друг с другом в соседних областях 72 без разрезов, при отсутствии их полного разделения.

Можно указать, что области 72M и 72S без разрезов имеют длины в поперечном направлении материала наружного слоя 33 сообразно обстоятельствам, принимая во внимание, упоминаемое позже действие областей 71 с разрезами и прочность скрепления между материалом наружного слоя 33 и материалом внутреннего слоя 31. Отношение (m1/m2) длины (m1 = длина центральных областей (М2+М1+М2)) области 72M без разрезов в поперечном направлении к длине (m2 = длина области бокового внутреннего участка S1 (S1+S1) слева и справа) области 71A с разрезами в поперечном направлении предпочтительно составляет 0,99 или менее, и дополнительно составляет предпочтительно 0,94 или менее для эффективного осуществления действия областей 71 с разрезами. Нижний предел такого отношения предпочтительно составляет 0,3 или более, и дополнительно составляет предпочтительно 0,5 или более, чтобы гарантировать прочность скрепления материалов. Кроме того, отношение (m3/m2) длины (m3 = длина наружных участков (S2+S2) боковой области) области 72S без разрезов в поперечном направлении к длине (m2) области 71A с разрезами в поперечном направлении предпочтительно составляет 0,7 или менее, и дополнительно составляет предпочтительно 0,5 или менее. Нижний предел такого отношения предпочтительно составляет 0,1 или более, и дополнительно составляет предпочтительно 0,2 или более. Кроме того, длина областей 72M и 72S без разрезов в направлении длины туловища может определяться произвольно без ограничения варианта осуществления изобретения, показанного на фиг. 3. Например, область 72M без разрезов можно формировать на протяжении всей области ширины Н (вдоль длины туловища пользователя).

В такой ламинированной области, образованной материалом наружного слоя 33 и материалом внутреннего слоя 31, оба материала соединяются и становятся единым целым, а полученные в результате области обладают эластичностью в направлении вокруг талии, а именно в поперечном направлении (X направлении) натягиваемого подгузника 10.

В частности, в областях 71 с разрезами материала наружного слоя 33 каждый из множества лентообразных участков 39 и материал внутреннего слоя 31 соединяются, и полученные в результате области обладают эластичностью. В областях 72 без разрезов материал наружного слоя 33 и материал внутреннего слоя 31 соединяются в двухмерном положении по всей ширине Н (вдоль длины туловища пользователя), и полученные в результате области обладают эластичностью. Также предпочтительно получать эластичность путем размещения эластичных элементов 35 между материалом внутреннего слоя 31 и материалом наружного слоя 33. В таком случае эластичные элементы 35 зажимают между материалом внутреннего слоя 31 и материалом наружного слоя 33 в их натянутом состоянии, поэтому полученные в результате области обладают эластичностью. Альтернативно, как далее будет описано более подробно, также предпочтительно, чтобы один из материалов (материал внутреннего слоя 31 и материал наружного слоя 33) или оба указанных материала были образованы материалом, обладающим эластичностью.

В областях 71 с разрезами промежутки между разрезанными участками 38 увеличиваются при поперечном сжатии наружной оболочки, обладающей эластичностью, и служат в качестве проникающих отверстий переднего участка 21 и заднего участка 23. Кроме того, если после надевания подгузника 10 наружная оболочка 11 растягивается и сжимается при движении или т.п. тела пользователя, проникающие отверстия открываются и закрываются в соответствии с его движениями, способствуя при этом выбросу влаги в подгузник, и дополнительно улучшая воздухопроницаемость.

Кроме того, благодаря присутствию множества разрезанных участков 38, области 71 с разрезами материала наружного слоя 33 дополнительно легко деформируются и обладают превосходной гибкостью по сравнению с областями 72 без разрезов. Кроме того, отдельные лентообразные участки 39 извиваются благодаря упомянутой выше эластичности, образуя при этом мелкие складки и делая область вокруг талии более мягкой.

Высокую воздухопроницаемость и гибкость, обусловленные присутствием областей 71 с разрезами, можно поддерживать с помощью упомянутых выше областей 72 без разрезов, тянущихся в направлении длины туловища. Их обеспечивают с помощью областей 72 без разрезов, благодаря которым компенсируют уменьшение прочности, обусловленное разрезами в областях 71 с разрезами, и сохраняют эластичность областей 71 с разрезами. Более конкретно, в областях 71 с разрезами лентообразные участки 39 движутся относительно независимо и чрезвычайно чувствительны к силе упругости в поперечном направлении и силе сдвига, обусловленной трением с одеждой или т.п. Однако концевые участки отдельных лентообразных участков 39 при этом соединяются в областях 72 без разрезов, как упомянуто выше, и тем самым дополнительно обеспечивают как единство первого листового материала, так и увеличение прочности по сравнению с полностью разделенными узкими лентообразными кусками. Кроме того, области 72 без разрезов материала наружного слоя 33 соединяются с материалом внутреннего слоя 31 на всей поверхности по ширине Н (вдоль длины туловища пользователя). Таким образом, прочность скрепления двух слоев в целом увеличивается по сравнению с прочностью скрепления материала наружного слоя 33 и материала внутреннего слоя 31, если учитывать образование только лентообразных участков 39.

Таким образом, наряду с обеспечением эластичности наружной оболочки 11 в целом, обеспечивают прочность, которая может выдерживать воздействие силы упругости. В добавление к обеспечению такой прочности с помощью областей 71 с разрезами одновременно обеспечивают высокую воздухопроницаемость, гибкость и увеличение пролонгации превосходного функционирования в качестве наружной оболочки 11.

Как описано выше, наличие гарантии прочности с помощью областей 72 без разрезов материала наружного слоя 33 позволяет произвольно устанавливать число и расположение разрезанных участков 38 и ширину лент на лентообразном участке 39, обеспечивая при этом неограниченную возможность дизайна. Например, в случае расположения разрезов в направлении длины туловища интервал между разрезанными участками 38 можно увеличивать по мере приближения разрезанного участка к участку промежности. Кроме того, длину разрезанного участка 38 можно менять в зависимости от места его нахождения. Например, в случае расположения разрезанных участков в направлении длины туловища их длину можно увеличивать по мере приближения разрезанного участка к участку промежности, и разрезанный участок сам по себе можно образовывать в виде линии прерывистых насечек в поперечном направлении. Кроме того, если образуют разрезанный участок не только в виде прямой горизонтальной линии, но также в виде разрезов S-образной формы, например, чтобы создать подобное оформление, получают более высокую мягкость. Кроме того, размер и расположение областей 71 с разрезами также можно устанавливать произвольно.

В качестве листовых материалов для материала внутреннего слоя 31 и материала наружного слоя 33, например, можно применять нетканые материалы, получаемые с помощью различных способов производства, такие как нетканый материал, полученный воздушной набивкой, нетканый материал горячей прокатки, гидросплетенный нетканый материал "спанлейс", нетканый материал "спанбонд" и нетканый материал "мельтблаун", тканые материалы, вязаные материалы, полимерные пленки и т.п., соответственно, а также можно применять листовые материалы, формуемые путем объединения упомянутых материалов, например, путем ламинирования и т.п.

Кроме того, в частности, материал внутреннего слоя 31 предпочтительно получают из нетканого материала с точки зрения улучшения воздухопроницаемости и текстуры и предпочтительно получают из водоотталкивающего нетканого материала с точки зрения предотвращения протечки выделяемых веществ.

Далее будет представлено объяснение устройства основного впитывающего узла 40. Как в качестве примера показано на фиг. 2, основной впитывающий узел 40 содержит верхний лист 41, нижний лист 42, и удерживающую жидкость, впитывающую сердцевину 43, которая вставлена между ними. Впитывающая сердцевина 43 покрывается покровным листом 44, который сгибается в местах, отмеченных на чертеже пунктирными линиями, в направлениях, указанных стрелками. Кроме того, пара боковых листов 46 и 46, которые образуют внутренние трехмерные складки 45, расположена на стороне поверхности, контактирующей с кожей. Нижний лист 42 и лист 47, контактирующий с одеждой, расположены в указанном порядке на стороне поверхности, не контактирующей с кожей.

Для такого основного впитывающего узла 40 можно применять материал, который обычно применяется для подгузника такого типа, и материал специально не ограничивается.

Предпочтительно, чтобы верхний лист 41 был образован из гидрофильного нетканого материала. В качестве гидрофильного нетканого материала предпочтительно можно применять нетканые материалы, упоминаемые как нетканый материал, полученный воздушной набивкой; нетканый материал, полученный по технологии точечной склейки ("point-bond"); нетканый материал "спанбонд"; гидросплетенный нетканый материал "спанлейс" и объемный нетканый материал, где волокна нетканого материала представляют собой полипропиленовые монофиламенты, двухкомпонентные волокна из полипропилена и полиэтилена, двухкомпонентные волокна из полиэтилентерефталата и полиэтилена и т.п., которые были подвергнуты обработке для придания гидрофильности. В них можно вставлять гидрофильные волокна, такие как вискоза или т.п. Кроме того, в качестве верхнего листа 41 также можно применять лист, получаемый путем образования открытых пор в полимерной пленке. Можно применять лист композита, образованный путем объединения различных типов упомянутых выше нетканых материалов и полимерной пленки с открытыми порами.

Нижний лист 42 специально не ограничивается при условии, что он обладает водоотталкивающими свойствами. Кроме того, нижний лист 42 предпочтительно обладает влагопроницаемостью. Например, лист с водоотталкивающими свойствами и влагопроницаемостью можно изготавливать из пористой пленки, полученной путем компаундирования в расплаве гидрофобной термопластичной смолы и тонкоизмельченного неорганического наполнителя, содержащего карбонат кальция и т.п. или органический полимер, не обладающий совместимостью, и т.п., образуя при этом пленку и подвергая пленку моноаксиальному или биоксиальному растягиванию. Примеры термопластичной смолы могут включать в себя полиолефины. Примеры полиолефинов могут включать в себя полиэтилен (от полиэтилена высокой плотности до полиэтилена низкой плотности), линейный полиэтилен низкой плотности, полипропилен, полибутен и т.п., и полиолефины можно применять по отдельности или при смешении. Для листа 47, контактирующего с одеждой, можно применять различные нетканые материалы с возможностью придавать внешний вид, подобный ткани.

Для впитывающей сердцевины 43, например, можно применять материалы, в которых применяется совокупность волокон или комбинация совокупности волокон и впитывающего полимера и т.п. В качестве волокон, которые составляют такую совокупность волокон, можно применять гидрофильные природные волокна, такие как целлюлозные и хлопковые волокна, и синтетические волокна (предпочтительно волокна, обладающие гидрофильностью, или волокна, подвергнутые обработке для придания гидрофильности) и т.п. Хотя базовый вес специально не ограничивается, предпочтительно он составляет 150 г/м² или более и 500 г/м² или менее. Кроме того, для покровного листа 44 можно применять тонкую бумагу (бумагу санитарно-гигиенического назначения), такую как гидрофильная бумага санитарно-гигиенического назначения; нетканые материалы, образованные гидрофильными волокнами, такими как хлопок и вискоза; нетканые материалы, образованные из волокон синтетической смолы, подвергнутых обработке для придания им гидрофильности (композитные нетканые материалы, такие как трехслойный нетканый материал спанбонд-мельтблаун-спанбонд (SMS), спанбонд-мельтблаун-мельтблаун-спанбонд (SMMS) и спанбонд-спанбонд-мельтблаун-спанбонд (SSMS)) и т.п.

Для бокового листа 46 предпочтительно применять водоотталкивающий нетканый материал и, в частности, применяется нетканый материал типа "спанбонд", нетканый материал типа "спанбонд-мельтблаун" (SM), нетканый материал SMS и т.п.

Как описано выше, в натягиваемом подгузнике 10 согласно первому варианту осуществления изобретения благодаря разрезам на разрезанных участках 38 можно улучшать воздухопроницаемость, в то же время сохраняя эластичность, подобную эластичности обычного натягиваемого подгузника, и обеспечивая возможность подгонки изделия к телу и подвижность тела. В добавление к этому, благодаря действию разрезанных участков 38 увеличивается количество сборок, область вокруг талии становится мягкой с высокой степенью гибкости. Кроме того, подгузник 10 обладает прочностью, которая помогает выдерживать различного типа физическое воздействие благодаря совместному действию областей 71 с разрезами и областей 72 без разрезов материала наружного слоя 33, при этом поддерживается воздухопроницаемость, эластичность и гибкость подгузника, приводящие к превосходным тактильным ощущениям при носке. Следовательно, вспотевание тела может уменьшаться даже во время ношения подгузника в течение длительного периода времени. Кроме того, наружная оболочка 11 обладает двухслойной структурой, состоящей из материала внутреннего слоя 31 и материала наружного слоя 33, лентообразные участки 39 непосредственно примыкают друг к другу и, следовательно, через них затруднительно видеть кожу и может улучшаться способность укрывать кожу.

Далее будет представлено объяснение примеров схем расположения кусков материала наружного слоя 33, материала внутреннего слоя 31 и эластичных элементов 35 согласно упомянутому выше предпочтительному варианту осуществления изобретения. Сначала будет представлено объяснение первого примера натягиваемого подгузника 10 согласно первому варианту осуществления изобретения, и затем будет представлено объяснение отличающихся позиций в других примерах и втором варианте осуществления изобретения, упомянутого ниже. Позиции, в отношении которых не представлено специальное объяснение, аналогичны позициям первого варианта осуществления изобретения и первого примера, и соответственно применяются объяснения, описание которых приведено. Кроме того, для одинаковых материалов и частей используются одинаковые символы.

Со ссылкой на фиг. 4 будет представлено объяснение первого примера натягиваемого подгузника 10. Как показано на фиг. 4, натягиваемый подгузник 10 (10A) согласно первому примеру имеет структуру, в которой материал наружного слоя 33 и материал внутреннего слоя 31 скрепляются и фиксируются друг с другом с использованием эластичных элементов 35 между ними с помощью клея (не показан), такого как термоплавкий клей, в натягиваемом подгузнике 10 согласно упомянутому выше первому варианту осуществления изобретения. Множество отрезков эластичных элементов 35 помещают в своем натянутом состоянии в поперечном напр
