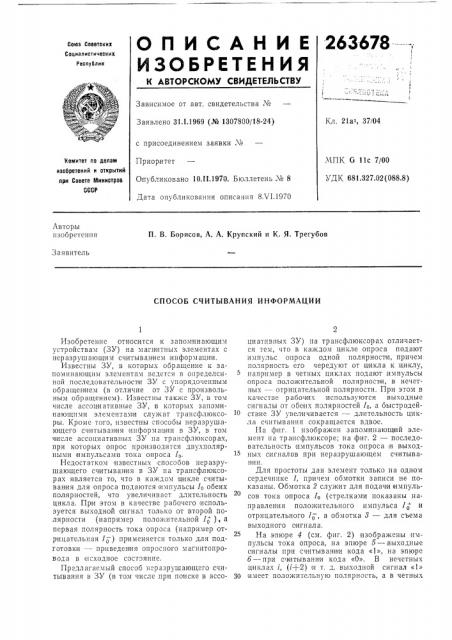

263678-- --,, ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз соеетокик

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 21а>, 37/04

Заявлено 31.1.1969 (¹ 1307800/18-24) с присоединением заявки ¹

Приоритет

Опубликовано 10.11.1970. Бюллетень ¹ 8

Дата опубликования описания 8Х1.1970

МПК G 11с 7/00

УДК 681.327.02(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретсипя

П. В. Борисов, А. А. Крупский и К. Я. Трегубов

Заявитель

СПОСОБ СЧИТЫВАНИЯ ИНФОРМАЦИИ

Изобретение относится к запоминающим устройствам (ЗУ) на магнитных элементах с нер азруш ающим считыванием .информ ации.

Известны ЗУ, в которых обращение к запоминающим элементам ведется в определенной последовательностями ЗУ с упорядоченным обращен нем (в отличие от ЗУ с произвольHbDI обращением). Известны также ЗУ, в том числе ассоциативные ЗУ, в которых запом инающими элементами служат трансфлюксоры. Кроме того, известны способы неразрушающего считывания информации в ЗУ, в том ч исле ассоциативных ЗУ па трансфлюксорах, при которых опрос производится двухполярными импульсами тока опроса Ip.

Недостатком известных способов неразрушающего считыван ия в ЗУ па трансфлюксорах является то, что в каждом цикле считывания для опроса подаются импульсы Ip обеих полярностей, что увеличивает длительность цикла. Пр и этом в качестве раоочего используется выходной с игнал только от второй полярности (например поло кительной Ip ), а первая полярность тока опроса (например отрицательная I — ) применяется только для подготовки — приведения опросного магнитопров ода в и сходное состояние.

Hpàäëàãàåìûé способ неразрушающего считывания в ЗУ (в том числе при поиске в ассоциативпых ЗУ) на трансфлюксорах отличается тем, что в каждом цикле опроса подают импульс опроса одной полярностями, причем полярность его чередуют от цикла к .циклу, например в четных циклах подают, импульсы опроса положительной полярностями, в нечетных — отрицательной полярности. При этом в качестве рабочих используются выходные сигналы от обеих полярностей Ip, а быстродействие ЗУ увеличивается — длительность цикла считывания сокращается вдвое.

На фпг. 1 изображен запом инающ ий элемент па трансфлюксоре; на фиг. 2 — последовательность импульсов тока опроса и выходных сигналов при неразрушающем считывании.

Для простоты дан элемент только на одном сердечнике 1, причем обмотки записи не показаны. Обмотка 2 служит для подачи импульсов тока опроса Ip (стрелками показаны направления положительного импульса I u отрицательного /о, а обмотка 8 — для съема выходного сигнала.

На эпюре 4 (см. фиг. 2) изооражены импульсы тока опроса, на эпюре 5 — выходные сигналы при считывании кода «1», на эпюре

6 — при стоитыв ании кода «О». В нечетных циклах т, (i+2) и т. д. выходной сигнал «1»

3Q имеет положительную полярность, а в четных

263678 г ii +3! ! !

1! с+1! !! !

Фиг. 2

Составитель В. М. 1Цеглов ! едэктор H. Л. Корченко Техред А. A. Камышникова Корректор А. М. Глазова

Заказ 1395/1О Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва )iI-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 циклах (i+1), (i+3) и т. д. — отрицательную. Это необходимо учитывать в схемах воспроизведения для детектирования оигналов.

Предлагаемый способ применим во всех ЗУ на трансфлюксорах, где возможно соблюдать очередность подач и импульсов Ip+ и Ip —, в адресных ЗУ с упорядоченным обращен иех1, в тех ассоциативных ЗУ, где полярность импульсов тока опроса не зависит от кода в заданном признаке (критерии поиска). В любом случае целесообразно, чтобы количество циклов неразрушающего сч итывания (или поиска) между любыми двумя циклами записи новой информациH было четным, так как в IIp0THBH0M случае усложня1отся схемы записи.

Способ применим также в ЗУ (в том числе в ассоциативных ЗУ) на трансфлюксорах любых типов и конфигураций. Увеличение ампл итуды обеих полярностей Ip без паразитной разблокировк и или блоиировки на трансфлюксорах может быть обеспечено одним из известных способов — увеличен нем диаметра отверстия зап ис и, использованием тока смещен1ия и т. п.

Предмет из обретен ия

Способ считыван ия информации в запоминающих ячейках на трансфлюксорах, например в ассоциативных запоминающHx ячейках, путем подачи по ш ине опроса двухполярных импульсов тока опроса, отличающийся тем, что, с целью повышения быстродействия, в каждом цикле опроса подают импульс опроса одной полярности, причем полярность его чередуют от цикла к циклу, например в четных циклах подают импульсы опроса положительной полярности, а в нечетных — отрицательной полярности.
