Сеть с оказанием содействия в подавлении помех
Иллюстрации
Показать всеИзобретение относится к области беспроводной связи и предназначено для поддержания хорошего качества сигнала между беспроводным устройством и сетевым узлом за счет оказания содействия сетевым узлом в подавлении помех беспроводному устройству. Способ, выполняемый сетевым узлом (115А) для в подавлении помех беспроводному устройству (110С), включает в себя ассоциирование информации о последовательности опорного сигнала демодуляции (DMRS) по меньшей мере с одним параметром передачи, который применяется к DMRS информации о последовательности. Указание ассоциации DRMS информации о последовательности по меньшей мере с одним параметром передачи передается на беспроводное устройство (110С) для использования при выполнении подавления помех мешающего сигнала от первой точки (115А или 115В) передачи. 6 н. и 50 з.п. ф-лы, 5 ил.
Реферат
Область техники, к которой относится изобретение
Конкретные варианты осуществления относятся, в общем, к беспроводной связи и, более конкретно, к сети с оказанием содействия в подавлении помех.
Уровень техники
В беспроводной сети беспроводное устройство может устанавливать связь с одним или более узлами сети радиосвязи для передачи и приема голосового трафика, трафика данных, управляющих сигналов и так далее. Поддержание хорошего качества сигнала между беспроводным устройством и сетевым узлом радиосвязи может обеспечить хорошие параметры производительности, такие как высокие скорости передачи битов или высокую производительность канала управления. Тем не менее сложно поддерживать хорошее качество сигнала в сложной обстановке радиосвязи.
Например, удовлетворение более высоких требований к пропускной способности и повышения уровня обслуживания пользователей, требует увеличение сетей сотовой связи и количества базовых станций. Один из подходов для повышения плотности базовой станции обеспечивается разделением макросот в сильно нагруженных географических областях на множество более мелких сот. Другой подход состоит в использовании гетерогенной сети, которая включает в себя смесь макросот и мелких сот с перекрытием зон покрытия в пределах сотовой сети. Один из примеров включает в себя сотовую сеть, имеющую кластеры пико сот в пределах зоны покрытия макро, чтобы разгрузить макро-трафик. Пико базовая станция предоставляет услугу для пико соты. Как правило, пико базовая станция представляет собой узел с низким энергопотреблением (LPN), который передает сигнал на низкой выходной мощности и охватывает гораздо меньшую географическую область, чем высокомощный узел, такой как макро базовая станция. Другие примеры маломощных узлов представляют собой домашние базовые станции и ретрансляционные станции.
Уплотнение базовой поддержки сотовой сети может позволить использовать радиоресурсы повторно. Кроме того, так как беспроводные устройства могут находиться ближе к базовой обслуживающей станции, то беспроводные устройства могут достигать более высоких скоростей потока. Однако, несмотря на наличие дополнительных базовых станций, которые повышают производительность системы и улучшают уровень обслуживания пользователей, такие сети не лишены своих недостатков. Например, мешающие соты могут создавать шум, который создает помехи для сигнала.
Для снижения уровня межсотовых помех применяются способы подавления помех на стороне передатчика, стороне приемника или с обеих сторонах. Подавление помех на стороне передатчика включает в себя способы, посредством которых осуществляется координация передачи физического канала между сотами, чтобы избежать сильных помех. Например, мешающая базовая станция может время от времени отключать свои передачи на определенных радиоресурсах, чтобы подверженная влиянию помех базовая станция обеспечила планирование связь с беспроводными устройствами чувствительными к помехам на радиоресурсах с уменьшенным уровнем помех. На стороне приемника, усовершенствованные приемники могут использовать усовершенствованные схемы подавления помех, способы максимальной вероятности и/или способы подавления помех. Применение этих передовых способов подавления помех для сигналов, исходящих от других сот, требует слепой оценки определенных параметров формата сигнала. На данный момент сигнализация не определена в стандарте долгосрочного развития (LTE) для обеспечения поддержки для беспроводных устройств, которая может быть необходимой для применения передовых приемников с ограниченной сложностью.
Раскрытие изобретения
В соответствии с некоторыми вариантами осуществления, обеспечиваются системы и способы, которые включают в себя обеспечение информации опорного сигнала демодуляции (DMRS) сетевым узлом для первого беспроводного устройства для использования при подавлении помех.
В одном примерном варианте осуществления, обеспечивается способ, выполняемый сетевым узлом для оказания поддержки в подавлении помех для беспроводного устройства. Способ включает в себя ассоциирование информации о последовательности опорного сигнала демодуляции (DMRS), по меньшей мере, с одним параметром передачи, который применяется к DMRS информации о последовательности. Указание ассоциирования DRMS информации о последовательности по меньшей мере с одним параметром передачи передается на беспроводное устройство для использования в подавлении мешающего сигнала от первой точки передачи.
В одном примерном варианте осуществления, обеспечивается способ, выполняемый с помощью беспроводного устройства, для осуществления подавления помех. Способ включает в себя этапы, на которых принимают от сетевого узла указание ассоциации информации о последовательности опорного сигнала демодуляции (DMRS) по меньшей мере с одним параметром передачи, применяемой к DMRS информации о последовательности. Мешающий сигнал, передаваемый из первой точки передачи, идентифицируется. Обнаруживаются один или более DMRS параметров мешающего сигнала. На основании указания ассоциации DRMS информации о последовательности по меньшей мере с одним параметром передачи, идентифицируется, что по меньшей мере один ассоциированный параметр передачи с обнаруженным одним или более DMRS параметрами мешающего сигнала. По меньшей мере, один параметр передачи используется для выполнения подавления помех мешающего сигнала:
В одном примерном варианте осуществления, обеспечивается сетевой узел для оказания содействия в подавлении помех для беспроводного устройства. Сетевой узел включает в себя память, содержащую исполняемые инструкции, и один или более процессоров, соединенный с памятью. Один или более процессоров выполнены с возможностью исполнения команды, чтобы вызвать ассоциирование первым сетевым узлом информации о последовательности опорного сигнала демодуляции (DMRS) по меньшей мере с одним параметром передачи, применяемым к DMRS информации о последовательности. Указание ассоциации DRMS информации о последовательности по меньшей мере с одним параметром передачи, передается на беспроводное устройство для использования при подавлении помех мешающего сигнала из первой точки передачи.
В одном иллюстративном варианте осуществления, обеспечивается беспроводное устройство для выполнения подавления помех. Беспроводное устройство включает в себя память, содержащую исполняемые инструкции, и один или более процессоров, соединенные с памятью. Один или более процессоров выполнены с возможностью выполнения команды, чтобы вызвать прием беспроводным устройством, от сетевого узла, указание ассоциации информации о последовательности опорного сигнала демодуляции (DMRS) по меньшей мере с одним параметром передачи, который относится к DMRS информации о последовательности. Мешающий сигнал, переданный с первой точки передачи, идентифицируется. Обнаруживается DMRS один или более параметров мешающего сигнала. На основании указания ассоциации DRMS информации о последовательности по меньшей мере с одним параметром передачи, устанавливается, что по меньшей мере один параметр передачи ассоциирован с обнаруженным одним или более DMRS параметрами мешающего сигнала. По меньшей мере, один параметр передачи используется для выполнения подавления помех мешающего сигнала.
В одном примерном варианте осуществления, обеспечивается компьютерный программный продукт для оказания содействия при подавлении помех для беспроводного устройства. Компьютерный программный продукт включает в себя энергонезависимый считываемый компьютером носитель данных, имеющий, считываемый компьютером программный код, реализованный на носителе. Машиночитаемый программный код включает в себя считываемый компьютером программный код для ассоциирования информации о последовательности опорного сигнала демодуляции (DMRS) по меньшей мере с одним параметром передачи, который применяется к DMRS информации о последовательности. Машиночитаемый программный код также включает в себя считываемый компьютером программный код для передачи указания ассоциирования DRMS информации о последовательности по меньшей мере с одним параметром передачи на беспроводное устройство для использования при выполнении подавления помех мешающего сигнала из первой точки передачи.
В одном примерном варианте осуществления, обеспечивается компьютерный программный продукт для выполнения подавления помех. Компьютерный программный продукт включает в себя энергонезависимый считываемый компьютером носитель данных, имеющий, считываемый компьютером программный код, реализуемый на носителе. Машиночитаемый программный код включает в себя считываемый компьютером, программный код для приема от сетевого узла указания ассоциации информации о последовательности опорного сигнала демодуляции (DMRS) по меньшей мере с одним параметром передачи, который применяется к DMRS информации о последовательности. Машиночитаемый программный код также включает в себя машиночитаемую программу для идентификации мешающего сигнала, передаваемого из первой точки передачи, и обнаружения одного или более DMRS параметров мешающего сигнала. Машиночитаемый программный код также включает в себя машиночитаемый код для идентификации, на основании указания ассоциации DMRS информации о последовательности по меньшей мере с одним параметром передачи, что по меньшей мере один параметр передачи ассоциирован с обнаруженным одним или более DMRS параметрами мешающего сигнала. Машиночитаемый программный код включает в себя машиночитаемый код, чтобы использовать по меньшей мере один параметр передачи для выполнения подавления помех мешающего сигнала.
Некоторые варианты осуществления настоящего изобретения могут обеспечить одно или более технических преимуществ. В качестве примера, в некоторых вариантах осуществления потребляемая мощность и сложность процессора, ассоциированного с подавлением помех, на беспроводном устройстве может быть уменьшена с помощью сигнализации информации о квази-локализованной соты-источника помех опорного сигнала демодуляции (DMRS) и информации опорного символа состояния канала (CSI-RS) или опорного символа конкретной соты (CRS) от сетевого узла на беспроводное устройство. Например, в сценарии скоординированной многоточечной передачи (СоМР), первый сетевой узел может передавать физический совместно используемый канал нисходящей линии связи (PDSCH) на беспроводное устройство, а второй сетевой узел может передавать CSI-RS в беспроводное устройстве. В этом случае, PDSCH и соответствующая DMRS могут испытывать различные доплеровские эффекты, усиление или задержку от CSI-RS. Там, где CSI-RS не является квази-совмещенной с PDSCH, оценки канала на основании CSI-RS, могут привести к снижению производительности. Поэтому, сигнализация на беспроводное устройство, которое переносит CSI-RS, может рассматриваться в качестве квази-совместно расположенной к DMRS портам соты-источника помех, поможет беспроводному устройству вычислить надежные оценочные параметры канала и улучшить процесс подавления помех.
Некоторые варианты осуществления могут извлечь выгоду из некоторых, ни из одного или из всех эти преимуществ. Другие технические преимущества могут быть легко установлены рядовым специалистом в данной области техники.
Краткое описание чертежей
Для более полного понимания настоящего изобретения и его признаков и преимуществ, рассмотрим теперь следующее описание, которое следует рассматривать совместно с прилагаемыми чертежами, на которых:
фиг. 1 представляет собой блок-схему, иллюстрирующую вариант осуществления беспроводной телекоммуникационной сети, в соответствии с некоторыми вариантами осуществления;
фиг. 2 представляет собой блок-схему алгоритма, иллюстрирующую способ, выполняемый сетевым узлом для оказания содействия беспроводному устройству в подавлении помех, в соответствии с некоторыми вариантами осуществления;
фиг. 3 показывает блок-схему алгоритма, иллюстрирующую способ, выполняемый с помощью беспроводного устройства получения содействия от сетевого узла в подавлении помех, в соответствии с некоторыми вариантами осуществления;
фиг. 4 представляет собой блок-схему, иллюстрирующую пример беспроводного устройства, в соответствии с некоторыми вариантами осуществления; и
фиг. 5 показывает блок-схему, иллюстрирующую примерный сетевой узел, в соответствии с некоторыми вариантами осуществления.
Осуществление изобретения
В беспроводной сети беспроводное устройство может взаимодействовать с одним или более сетевыми узлами радиосвязи для передачи и приема голосового трафика, трафика данных, управляющих сигналов и так далее. Поддержание хорошего качества сигнала между беспроводным устройством и сетевым узлом радиосвязи может обеспечить хорошие параметры связи, такие как высокие скорости передачи битов или надежную передачу канала управления. Тем не менее, сложно поддерживать хорошее качество сигнала в сложной радио обстановке. Например, мешающие соты могут создавать шум, который создает помехи сигналу. Варианты осуществления настоящего изобретения могут способствовать подавлению помех, ассоциированные с мешающей сотой. Конкретные варианты осуществления описаны на фиг. 1-5, одинаковые ссылочные позиции используются для одинаковых и соответствующих частей на различных чертежах.
На фиг. 1 представлена блок-схема, иллюстрирующая варианты осуществления беспроводной сети 100, которая включает в себя беспроводные устройства 110А-С и один или более различных типов сетевых узлов 115А-С, способные устанавливать связь (прямо или косвенно) с беспроводными устройствами 110А-С. Каждое беспроводное устройство 110А-С может устанавливать связь с и/или принимать услуги беспроводной связи от соответствующего одного из сетевых узлов 115А-С посредством беспроводного интерфейса. Например, беспроводное устройство 110A может передавать сигналы по беспроводной связи и принимать сигналы по беспроводной связи на/от сетевого узла 115А радиосвязи. Сигналы беспроводной связи могут содержать голосовой трафик, трафик данных, сигналы управления и/или любую другую подходящую информацию.
Термины беспроводное устройство 110А-С и сетевой узел 115А-С, как использованы здесь, рассматриваются, как общие термины и предназначены для использования, как неограничивающие. Например, «сетевой узел» может соответствовать любому типу сетевого узла радиосвязи или любому сетевому узлу, который устанавливает связь с беспроводными устройствами 110А-С и/или с другим сетевым узлом 115А-С. Примеры сетевых узлов 115А-С могут включать в себя, но не ограничиваясь этим, узел В, базовую станцию (BS), мультистандартный радиоузел (MSR), такой как MSR BS, eNode В, сетевой контроллер, контроллер радиосети (RNC), контроллер базовой станции (BSC), узел-донор ретрансляции для управления ретрансляцией, базовая приемопередающая станция (BTS), точка доступа (АР), точки передачи, узлы передачи, удаленный блок радиосвязи (RRU), дистанционная головная радиостанция (RRH), узлы в распределенной антенной системе (DAS), узел базовой сети (например, MSC, ММЕ и т.д.), О & М, OSS, SON, узлы позиционирования (например, E-SMLC), MDT и т.д. Кроме того, «беспроводное устройство» может быть использовано взаимозаменяемо с устройством пользователя (UE) и может относиться к любому типу устройства беспроводной связи, устанавливающее связь с сетевым узлом 115А-С и/или с другим беспроводным устройством 110А-С в сотовой или мобильной системе связи. Примеры беспроводных устройств 110А-С включают в себя целевое устройство, устройство-устройство (D2D) UE, машину типа UE или UE, способное обеспечивать связь машина-машина (М2М), PDA, iPAD, планшет, мобильные терминалы, смартфон, ноутбук (LEE), ноутбук с дооборудованием (LME), USB-ключи или любые другие подходящие беспроводные устройства.
Каждое из беспроводного устройства 110 и сетевой узел 115 радиосвязи может включать в себя любую подходящую комбинацию аппаратных средств и/или программного обеспечения. Сетевые узлы 115А-С или другие сетевые элементы, такие как контроллер радиосети или узел основной сети (не показан) может также включать в себя любые дополнительные элементы, подходящие для поддержки связи между беспроводными устройствами 110А-С или между беспроводным устройством 110А-С и другим устройством связи (например, стационарный телефон). Примеры конкретных вариантов осуществления беспроводного устройства 110А-С и сетевого узла 115А-С описаны далее со ссылкой на фиг. 4 и фиг. 5, соответственно.
Беспроводные устройства 110А-С и сетевые узлы 115А-С радиосвязи могут использовать любую подходящую технологию радиодоступа, такую как долгосрочное развитие (LTE), LTE-Advanced, UMTS, HSPA, GSM, CDMA2000, WiMax, WiFi, WCDMA, другую подходящую технологию радиодоступа или любую подходящую комбинацию из одной или нескольких технологий радиодоступа. Для целей примера, различные варианты осуществления изобретения могут быть описаны в контексте определенных технологий радио доступа, таких как проект партнерства 3-го поколения (3GPP), технологии LTE, которая является технологией мобильной широкополосной беспроводной связи, в которой передачи от сетевых узлов 115А-С, которые могут включать в себя базовые станции, такие как те, которые указаны в качестве eNB в конкретных вариантах осуществления, с беспроводными устройствами, которые, также могут быть обозначены, как UE, посылаются с использованием мультиплексирования с ортогональным частотным разделением каналов (OFDM). OFDM разделяет сигнал на несколько параллельных поднесущих по частоте. Основной блок передачи в LTE представляет собой блок ресурсов (RB), который в своей самой общей конфигурации состоит из 12 поднесущих и 7 OFDM символов (один слот). Блок одной поднесущей и 1 OFDM-символа, называется ресурсным элементом (RE). Однако, как правило, признается, что изобретение не ограничивается проектом партнерства 3-го поколения (3GPP) LTE или другими предоставленными примерами, и другие варианты осуществления могут использовать различные технологии радиодоступа.
В показанном варианте осуществления каждый сетевой узел 115А-С имеет ассоциированную зону 120А-С покрытия. Например, когда беспроводное устройство 110А находится в пределах зоны 120А покрытия, ассоциированной с сетевым узлом 115А, то беспроводное устройство 110A может взаимодействовать с сетевым узлом 115А для передачи или приема сигнала 125А. Сетевой узел 115А может быть обслуживающей сотой или другой сотой, представляющей интерес для беспроводного устройства 110A, и сигнал 125А может включать в себя речевой трафик, трафик данных, сигналы управления или любую другую подходящую информацию, переданную между беспроводным устройством 110А и сетевым узлом 115А.
Тем не менее в различных вариантах осуществления беспроводное устройство 110A может быть подвержено влиянию одним или более сигналами. Например, в изображенном варианте осуществления, беспроводное устройство 110A может быть подвержено влиянию мешающего сигнала 125Е от мешающего узла, такой, как мешающий сетевой узел 115С (например, сота-источник помех или соседняя сота). Мешающий сигнал 125Е может повлиять на способность беспроводного устройства 110A качественно принимать сигнал 125А. Например, мешающий сигнал 125Е может привести к снижению производительности, например, уменьшить скорость битовой передачи между беспроводным устройством 110A и сетевым узлом 115А. Можно признать, что мешающий сигнал 125Е может иметь тенденцию усиливать или вызывает большие помехи, когда беспроводное устройство 110A находится рядом с мешающим сетевым узлом 115С.
Беспроводное устройство 110A может иметь возможности подавлять помехи, которые позволяют беспроводному устройству 110A полностью или частично подавить помехи, вызванные мешающим сигналом 125Е. Например, в некоторых вариантах осуществления, беспроводное устройство 110A может использовать уровень символа для подавления помех (SLIC), чтобы регенерировать мешающий сигнал 125Е после демодуляции и вычитает мешающий сигнал 125Е из сигнала 115А приема. Дополнительно или в качестве альтернативы, беспроводное устройство 110А может использовать уровень кодовой комбинации для подавления помех (CWIC) для синтезирования мешающего сигнала 125Е после декодирования канала и вычитает мешающий сигнал 125Е из сигнала 125А приема. Тем не менее SLIC и CWIC предусмотрены для иллюстративных целей. Беспроводное устройство 110А может использовать любую одну или любую комбинацию из соответствующих способов подавления помех. Для целей данного описания, термин подавление помех (IM) может быть использован взаимозаменяемо с любым из следующих аналогичных терминов: подавления помех (IC), устранение помех, подавление помех, уменьшение уровня помех, сведение к минимуму уровня помехи и так далее.
Сложность сети 100 влияет на способность беспроводного устройства 110A для выполнения процесса подавления помех. Например, в некоторых вариантах осуществления, сетевые узлы 115А-С могут быть развернуты по всей сети 100 в качестве гомогенного развертывания, гетерогенного развертывания или смешанного типа развертывания. Схема гомогенного развертывания обычно может описать схему развертывания, составленную из того же (или аналогичного) типа сетевых узлов радиосвязи и/или другие подобные покрытия и размеры сот и межзоновой связи. Гетерогенная схема развертывания обычно может описать схему развертывания с использованием различных типов сетевых узлов радиосвязи, имеющие разные размеры сот, мощности передачи, возможности и межсайтовые расстояния. Например, схема гетерогенного развертывания может включать в себя множество маломощных узлов, расположенных по всей зоне макросоты. Развертывание маломощных узлов по всей зоне макросот может расширить потенциал в некоторых горячих точках трафика, однако, различия в различных узлах (например, различия в мощности передачи) может иметь тенденцию к увеличению сложности управления помехами в восходящей линии связи или в нисходящей линии связи, по сравнению с гомогенной схемой развертывания. Смешанные схемы развертываний могут включать в себя комбинацию однородных участков и гетерогенных участков.
Координированная многоточечная передача (СоМР) также может добавить сложность в процесс подавления помех. СоМР передача и прием относится к системе, в которой передача или прием на нескольких, географически разделенных антенных участков координируется с целью повышения производительности системы. Антенна, покрывающая определенную географическую область определенным образом, может упоминаться как точка передачи (TP). Координация между TPs могут быть либо распределенной посредством прямой связи между различными узлами сети, или централизованной посредством центрального координирующего узла сети. СоМР может улучшить зону высоких скоростей передачи данных, улучшить пропускную способность граничной соты и повысить общую пропускную способность системы.
СоМР может иметь много различных схем развертываний, включающие в себя координацию между местоположением и секторами в схеме макросотового развертывания, а также различные конфигурации гетерогенных схем развертываний, где, например, макро узел координирует передачу с пико узлами в пределах зоны покрытия макро. Схемы координации нисходящей линии связи включают в себя динамический выбор точки (DPS), динамическое подавление точки (DPB) и некогерентная совместная передача (NJT).
В DPS TP динамически выбирается для обслуживания беспроводного устройства в пределах группы совместных кандидатов TPs, чтобы улучшить производительность канала нисходящей линии связи беспроводного устройства или общую производительность системы в целом. В DPB сеть активно и динамично приглушает один или более беспроводных устройств, чтобы уменьшить помехи, которые воздействуют на беспроводные устройства, запланированные для передачи по нисходящей линии связи в соседних сотах. В NJT более чем одна TP передает одни и те же блоки данных на беспроводное устройство одновременно. Беспроводное устройство принимает комбинированную версию сигналов от более чем одного тракта сигнала с разных TPs. Совместно передаваемый сигнал может повысить среднее соотношение между сигналом и шумом плюс помехи. Следовательно, качество загрузки передачи улучшается.
Квази-совместное расположение антенных портов может относиться к подобным свойствам канала между различными портами антенны. Оценка канала на основе опорных сигналов (RS) часто использует предположения относительно схожести каналов, по которым передаются различные RS (RS, где каждый, как правило, соответствует логическому объекту под названием порт антенны). Такие допущения подобных свойств канала между различными портами антенны называются допущениями квази-совместного размещения антенных портов. Общие допущения совместного размещения беспроводного устройства осуществляется для определенного типа канала (например, для PDSCH или (е) PDCCH), объединяя в совместное размещение беспроводного устройства. «Квази» совместное размещение не обязательно подразумевает физическое совместное размещение антенных портов, ассоциированных с каналами, но может относиться к совместному размещению по отношению к указанному каналу и/или свойствам сигнала.
Хотя канал от каждого порта антенны к каждому приемному порту беспроводного устройства, по существу, является уникальным, некоторые статистические свойства и параметры распространения могут быть общими или сходны между различными портами антенн, в зависимости от того, происходят ли различные порты антенн с той же точки передачи (TP). Такие свойства включают в себя, например, принятый уровень мощности для каждого порта, разброс задержки, распространение Доплера, синхронизация приема (то есть, время первой значительной передачи канала) и сдвиг частоты.
В конкретных вариантах осуществления алгоритмы оценки канала, используемые беспроводными устройствами 110А-С, может выполнять операцию в три этапа. Первый этап может включать в себя оценку некоторых статистических свойств канала. Второй этап может включать в себя генерирование оценки фильтра на основании оцененного значения свойств. Третий этап может включать в себя применение оценки фильтра для принятого сигнала для получения оценок канала. Фильтр может быть применен в то же самой временной или частотной области. В то время как некоторые варианты осуществления оценки канала не могут явным образом использовать способ из трех этапов, как описано здесь, используемые способы могут быть реализованы посредством тех же общих принципов.
Может быть признано, что точная оценка параметров фильтра на первом этапе приводит к улучшенной оценке канала. В принципе, беспроводное устройство 110A может получить такие параметры фильтра из наблюдения канала на одном подкадре и для одного порта опорного символа (RS). Беспроводное устройство 110A может, однако, повысить точность оценки параметров фильтра путем комбинирования измерений, связанных с различными портами антенн (т.е. различных RS передач) со схожими статистическими свойствами. Кроме того, беспроводное устройство 110A может повысить точность оценки канала путем объединения RSs, связанных с множеством физических ресурсных блоков (PRBs).
В соответствии с различными вариантами осуществления, способность беспроводного устройства 110A оценивать параметры фильтра может быть улучшена на основании информации оказания содействия, полученной от сетевого узла 115А. В некоторых вариантах осуществления, например, сетевой узел 115А, может обеспечить своевременную информацию о канале передачи на беспроводное устройство 110A, чтобы обеспечить или улучшить оценку мешающего сигнала. В частности, сетевой узел 115А может ассоциировать информацию о последовательности демодуляции опорного сигнала (DMRS), по меньшей мере, одного параметра передачи, который применяется к DMRS информации о последовательности. Сетевой узел 115А может затем предоставить информацию ассоциации в беспроводное устройство 110A так, что беспроводное устройство 110A может обнаружить структуру мешающего сигнала 125Е и выполнять процесс подавления помех в отношении мешающего сигнала 125Е. Например, беспроводное устройство 110A может быть в состоянии обнаружить модуляции стиля/признак (например, порядок модуляции) мешающего сигнала 125Е. Дополнительная информация относительно структуры мешающего сигнала 125Е, включающую в себя структуру последовательности и планирования ресурсов, а также может быть предоставлена сетевым узлом 115А, чтобы оказать содействие беспроводному устройству 110A эффективно оценивать и синтезировать мешающий сигнал 125Е. Предоставление информации для беспроводного устройства 110A уменьшает количество слепой оценки, требуемой беспроводным устройством 110A и, таким образом, позволяет уменьшить сложность беспроводного устройства 110A. В результате, беспроводное устройство 110A может быть менее дорогостоящим.
В некоторых вариантах осуществления беспроводное устройство 110А-С может принять информацию об ассоциации, которая повышает способность беспроводного устройства 110А-С выполнить процесс подавления помех в PDSCH и физическом канале управления нисходящей линии связи (PDCCH) или усовершенствованном PDCCH (ePDCCH). Например, если сеть 100 использует СоМР, то один сетевой узел может передавать PDSCH и другой сетевой узел может передавать ассоциированную информацию опорного символа о состоянии канала (CSI-RS) или опорный символ конкретной соты (CRS). Например, при использовании СоМР со DPS схемой координации нисходящей линии связи, сетевой узел 115А может передавать PDSCH на беспроводное устройство 110A при передаче сигнала 125А. Сетевой узел 115В может передавать ассоциированную CSI-RS на беспроводное устройство 110А при передаче сигнала 125D. В этом случае, PDSCH и его соответствующие DMRS могут получить информацию о разном разбросе задержки, доплеровский разброс, доплеровский сдвиг, средний коэффициент усиления и среднюю задержку из CSI-RS или CRS. Тем не менее, в том случае, когда CSI-RS или CRS не являются квази-совмещенными с PDSCH, используя CSI-RS или CRS для оценки статистики канала, то это может привести к снижению производительности.
В некоторых вариантах осуществления настоящего изобретения указание ассоциации DMRS информации о последовательности, по меньшей мере, с одним параметром передачи, принятой беспроводным устройством 110А-С, может идентифицировать множество портов, которые являются квази-совмещенными друг с другом. Предоставление информации квази-совместного размещения от сетевого узла 115А на беспроводное устройство 110A может оказать содействие беспроводному устройству 115А в определении надежных статистических данных канала. Например, сетевой узел 115А может быть осведомлен о RS портах, которые ассоциированы с каналами с аналогичными свойствами, на основании на знании сетевого узла 115А о том, как порты антенны отображаются на физические точки. Беспроводные устройства 110A, однако, не могут априори получить такую информацию из-за принципа прозрачности передачи по сети. Для того, чтобы беспроводное устройство 110A имело такую информацию, конкретный вариант осуществления может использовать режим 10 передачи данных в LTE Rel-11, который поддерживает динамическую сигнализацию об информации квази-совместного размещения с использованием формата DCI, передаваемого по каналу управления нисходящей линии связи (например, PDCCH или ePDCCH). Например, DCI формат 2D, используемый в режиме 10 передачи данных, может быть использован для сигнализации, где DMRS для PDSCH является совмещенной с определенным CSI-RS ресурсом и CRS конкретной. Сообщение состояния в DCI формате предоставляет индекс в настраиваемой таблице CSI-RS ресурсов, используемую для определения значения сообщения состояния.

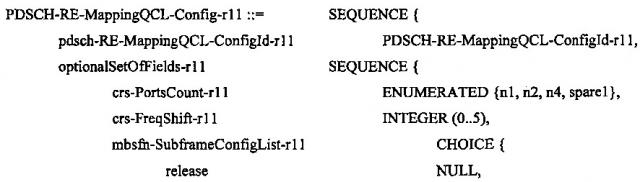

В некоторых вариантах осуществления настоящего изобретения такое же сообщение состояния может также использоваться для сигнализации информации о том, как отобразить PDSCH на ресурсный элемент сетки, включающий в себя символ мультиплексирования с ортогональным частотным разделением каналов (OFDM) для запуска PDSCH, где опорные элементы (REs) соответствуют CRS в карте, что предлагает конфигурацию широковещательной многоадресной передачи мультимедийный данных на одной частоте (MBSFN), и что предлагается ZP CSI-RS конфигурация. Таблица конфигурации управления радиоресурсами (RRC), определяющая значение каждого ассоциированного сообщения обычно называют как PDSCH отображение и таблица квази-совместного расположения (PQI). Соответственно, сообщение состояния может быть передано в качестве PQI индикатора. Информация определена в документе 3GPP TS 36.331 следующим образом:
Таким образом, в некоторых вариантах осуществления, по меньшей мере один передаваемый параметр, ассоциированный с DRMS последовательностью, может включать в себя CRS информацию, которая включает в себя одну или комбинацию CRS идентичности скремблирования, CRS номер порта антенны, конфигурацию подкадра MBSFN или другой параметр передачи конкретной соты. Дополнительно или альтернативно, по меньшей мере, один параметр передачи может включать в себя CSI-RS идентичность скремблирования, идентичность конфигурации ресурсов CSI-RS, конфигурацию ресурсов CSI-RS, CSI-RS количество антенных портов, конфигурацию подкадра-RS CSI и/или CSI-RS идентичность скремблирования.
В некоторых вариантах осуществления, где передача данных на основе режимов 8, 9 и 10 передачи в LTE, сетевой узел 115А может использовать DMRS в качестве пилот-сигнала/опорного сигнала. DMRS основывается на псевдослучайной последовательности, генерируемой генератором последовательности псевдослучайных чисел, который инициализируется следующей функцией в начале каждого субкадра:
Величины , i=0,1 задаются посредством , если значение для не предоставляется более высокими уровнями или, если DCI формат 1А, 2В или 2С управления нисходящей линии связи используется для DCI, ассоциированной с PDSCH передачей, в противном случае, может быть использовано .
DRMS последовательности зависят от номера ns слота и параметры и идентичность nSCID узла скремблирования. Значение nSCID, используемое для PDSCH, может быть передано на беспроводное устройство, принимающее PDSCH посредством информации управления нисходящей линии связи для каждого субкадра.
Параметр для режима 8 и 9 передачи всегда равен ID соты . То же самое значение ID соты используется во многих местах в LTE спецификации и может определить логическую соту. Для режима 10 передачи относительно может быть применена конфигурация , где есть два параметра , i=0,1, настроенные более высокими уровнями. Так как играет такую же роль, как идентификатор соты в формуле, то он может упоминаться как конфигурируемый идентификатор соты (CCID). Параметр nSCID для режима 10 передачи используется для выбора одного между двух CCIDs (в дополнение к воздействию наименьшего значащего бита). По этой причине, может называться как CCID селектор. Поскольку параметр равен выбранному CCID, то он также настраивается. Таким образом, также может упоминаться как CCID. В дальнейшем, термин CCID может, таким образом, относятся к и/или и/или идентичность скремблирования и/или ID соты виртуального DMRS. Если есть необходимость в различии, параметр
