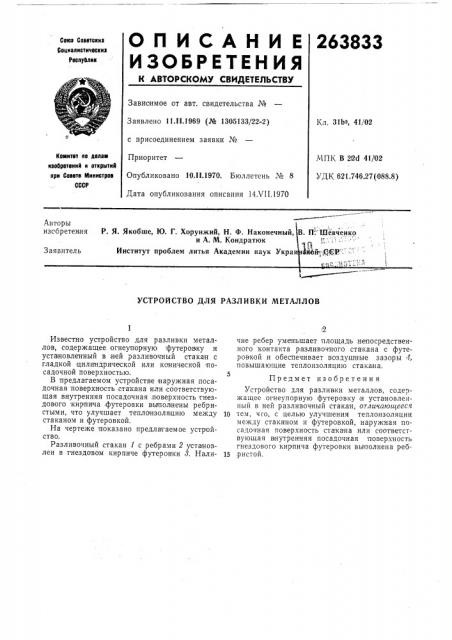

ОПИСЛНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
263833
Союз Сооотокиа
Соцналнотичпокиа
Роопуолик
Зависимое от авт. свидетельства №
Заявлено 11.ll.1969 (№ 1305133 22-,2) с присоединением заявки №
Приоритет
Опубликовано 10,1!.1970. Бюллетень № 8
Кл. 31b, 41f02
МПК В 212d 41 02
УДК 621.746.27(088.8) Комитат по долам иаобротоний н OTKphlTHN при Сопото Мнннотроп
СССР
Дата опубликования описания 14Л 11.1970
Авторы изсбретения
P. Я. Якобше, Ю. Г. Хорунжий, Н. Ф. Наконечный, В. П:"Шевченко и А. М. Кондратюк
Институт проблем литья Академии наук Украи й4й.„.;ОС1 Р .Заявитель
УСТРОЙСТВО ДЛЯ РАЗЛИВКИ МЕТАЛЛОВ
Известно устройство для разливки металлов, содержащее огнеупорную футеровку и установленный в;ней разливочный стакан с гладкой цилиндрической или конической посадочной поверхностью.
В предлагаемом устройстве |наружная посадочная поверхность стакана или соответствующая внутренняя посадочная, поверхность гнездового кирпича футеровки BblIIOJIIHPíû ребристыми, что улучшает теплоизоляцию между стаканом и футеровкой.
На чертеже показано предлагаемое устройство.
Разливочный стакан 1 с ребрами 2 установлен в гнездовом кирпиче футеровки 8. Наличие ребер уменьшает площадь непосредственного контакта разливочного стакана с футеровкой и обеспечивает воздушные зазоры 4, повышающие теплоизоляцию стака|на.
Предмет изобретения
Устройство для разливки металлов, содержащее огнеупорную футеровку и установленный в ней разливочный стакан, отличающееся
10 1ем, чго, с целью улучшения теплоизоляции между стака ном и футеровкой, наружная посадочная поверхность стакана или соответствующая в нутренняя посадочная поверхность гнездового кирпича футеровки выполнена реб15 ристой.
263833
Составитель А. Чарный
Редактор Т. Зубкова Техред А. А. Камышникова Корректор JI. С. Веденеева
Заказ 138б/8 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, К-35, Раушская наб., д. 4/5
Типография, пр, Сапунова, 2
