Способ отверждения эпоксидных смол
Иллюстрации
Реферат
263876

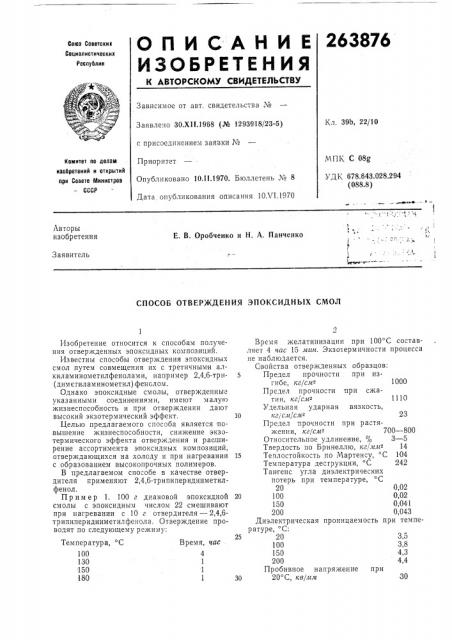

О П И С А Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства ¹
Кл. 39b, 22/10
Заявлено ЗО.Х11.1968 (№ 1293918/23-5) с присоединением заявки №
Приоритет
Опубликовано 10.11.1970. Бюллетень ¹ 8
Дата опубликования описания 10Л 1,1970
МПЕ, С 08@
УДЕ. 678.643.028.294 (088.8) Комитет оо делам изобретений и открытий ори Совете Министров
СССР
Авторы изобретения
l 1
Е. В. Оробченко и Н. А. Панченко
Заявитель
СПОСОБ ОТВЕРЖДЕНИЯ ЭПОКСИДНЪ1Х СМОЛ
15
25
Температура, С
180
Время, час
1
30
Изобретение относится к способам получения отвержденных эпоксидных козгпозиций.
Известны способы отверждения эпоксидных смол путем совмещения их с третичными алкиламинометилфенолами, например 2,4,6-три(диметиламинометил) фенолом.
Однако эпоксидные смолы, отвержденные указанными соединениями, имеют малую жизнеспособность и при отверждении дают высокий экзотерм ический эффект.
Целью предлагаемого способа является повышение жизнеспособности, снижение экзотермического эффекта отверждения и расширение ассортимента эпоксидных композиций, отверждающихся на холоду и при нагревании с образованием высокопрочных полимеров, В предлагаемом способе в качестве отвердителя применяют 2,4,6-трипиперидинметилфенол.
Пример 1. 100 г диановой эпоксидной смолы с эпоксидным числом 22 смешивают при нагревании с 10 г отвердителя — 2,4,6трипиперидинметилфенола. Отверждение проводят по следующему режиму:
Время желатинизации при 100 С составляет 4 час 15 мин. Экзотермичности процесса не наолюдается.
Свойства отвержденных образцов:
Предел прочности при изгибе, кг/см- 1000
Предел прочности при сжатии, кг см- 1110
Удельная ударная вязкость, кг/см/см- 23
Предел прочности при растяжен и и, кг/слтв 700 †8
Относительное удлинение, % 3 — 5
Твердость по Бринеллю, кг/л.ле 14
Теплостойкость по Мартенсу, С 104
Температура деструкции, С 242
Тангенс угла диэлектрических потерь при температуре, С
20 0,02
100 0,02
150 0,041
200 0,043
Диэлектрическая проницаемость при температуре, С:
20 3,5
100 3,8
150 4,3
200 4,4
Пробивное напряжение при
20 С, кв/л м 30
?63876
Удельное объемное при температуре, С:
200 сопротивление, ом сл 10тв
10тз
10>
108
Свойства отвержденных образцов:
Предел прочности при изгибе, кг/сма
Предел прочности при сжатии, кг/сма
Удельная ударная вязкость, кг/сл/см2
Предел прочности при растяжении, кг/сма
Теплостойкость по Мартенсу, С
Твердость по Бринеллю, кг/мм2
Температура деструкции, С
600 †8
1100
17,5
240
Составитель Л. Чижова
Редактор Е. П. Хорина Техред T. П. Курилко Корректор Б. Л, Афиногенова
Заказ 1374»а Тираж 500 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва )К-35, Раушская наб., д, 4i5
Типография, пр. Сапунова, 2
Пример 2. 100 г диановой эпоксидной смолы с эпоксидным числом 22 смешивают с
10 г отвердителя. Вакуумируют при 10 — 20 м.и рт. ст. до исчезновения пузырьков воздуха.
Отверждение проводят по следующему режиму: при тем пер атуре 18 — 22 С вЂ” 7 суток, при 80 С вЂ” 8 час, 4
Тангенс угла диэлектрических потерь при температуре, С:
20 0,0178
100 0,0164
150 О,О405
200 0,02 52
Диэлектрическая проницаемость при температуре, С:
20 3,7
10 100 4,1 150 4,6 ,200 4,1
Удельное объемное сопротивление, ом см при температуре, С:
15 20 10 в
100 10»
150 10а
200 8 10а
Пробивная напряженность, кв/мм 33 — 37
Предмет изобретения
Способ отверждения эпоксидных смол третичными алкиламинометилфенолам и, отличаюи1ийся тем, что, с .целью увеличения жизне25 способности эпоксидных композиций и снижения экзотермического эффекта отверждения, в качестве третичного алкиламинометилфенола применяют 2,4,6-трипиперидинметилфенол.
