Деформируемый молибден-рениевый сплав для упругих элементов приборов

Деформируемый молибден-рениевый сплав для упругих элементов приборов

Иллюстрации

Показать все

Реферат

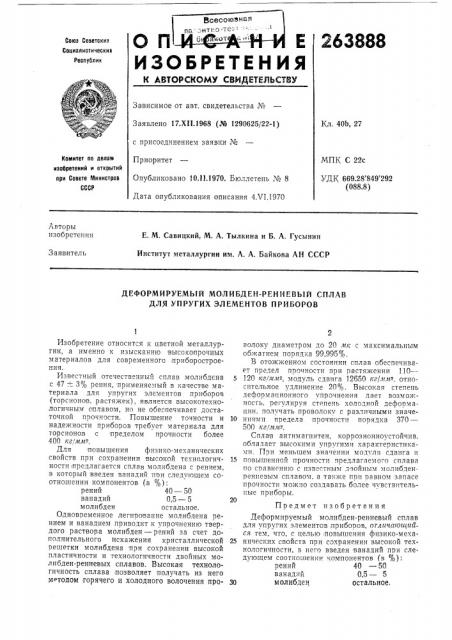

пс онт -:о-1

О П И- 4е — "А" е

Союэ Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 17.Х11.1968 (№ 1290625/22-1) с присоединением заявки №

Приоритет

Опубликовано 1011.1970. Бюллетень ¹ 8

Дата опубликования описания 4.VI.1970

Кл. 40b, 27

МПК С 22с

УДК 669.28 849 292 (088.8) Комитет по делам наобретеиий и открытий при Совете Мииистрав

СССР

Авторы изобретения

Е, М. Савицкий, М. А. Тылкина и Б. А. Гусынин

Институт металлургии им. A. А. Байкова AH СССР

Заявитель

ДЕФОРМИРУЕМЫЙ МОЛИБДЕН-РЕНИЕВЫЙ СПЛАВ

ДЛЯ УПРУГИХ ЭЛЕМЕНТОВ ПРИБОРОВ

Изобретение относится к цветной металлургии, а именно K изыскангно высокопрочных материалов для современного приборостроения.

Известный отечественный сплав молибдена с 47 ч: 3% рения, применяемый в качестве материала для упругих элементов приборов (торсионо в, растяжек), является высокотехнологичным сплавом, но не обеспечивает достаточной прочности. Повышение точности и надежности приборов требует материала для торсионов с пределом прочности более

400 кг/мм- .

Для повышения физико-механических свойств при сохранении высокой технологичности предлагается сплав молибдена с рением, в который введен ванадий пои следующем соотношении компонентов (в %): рений 40 — 50 ванадий 0,5 — 5 молибден остальное.

Одновременное легиравание молибдена рением и ванадием .приводит к упрочнению твердого раствора молибден — рений за счет дополнительного искажения кристаллической решетки молибдена при сохранении высокой пластичности и технологичности двойных молибден-рениевых сплавов. Высокая технологичность сплава позволяет получать из него методом горячего и холодного волочения проволоку диаметром до 20 мк с максимальным обжатием порядка 99,995%.

В отожженном состоянии сплав обеспечивает предел прочности при растяжении 110—

5 120 кг/ми2,. модуль сдвига 12650 кг/мм"-, относительное удлинение 20%. Высокая степень деформационного упрочнения дает возможность, регулируя степень холодной деформации, получать проволоку с различными значе10 ниями предела прочности порядка 370—

500 кг,!м»т- .

Сплав антимагнитен, коррозионноустойчив, обладает высокими упругими характеристиками. При меньшем значении модA,ëÿ сдвига и

15 повьпленной прочности предлагаемого сплава по сравнению с известным двойным молибденрениевым сплавом, а также прп равном запасе прочности можно создавать более чувствительные приборы.

Предмет изобретения

Деформируемый молибден-рениевый сплав для упругих элементов .приборов, огличп)оитий ся тем, что, с целью повышения физико-меха25 нических свойств при сохранении высокой технологичности, в него введен ванадий при следующем соотношении компонентов (в %): рений 40 — 50 ванадий 0,5 — 5

30 молибден остальное.
