Устройство подачи, технологический картридж и устройство формирования изображения

Устройство подачи, технологический картридж и устройство формирования изображения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение, и уровень техники

[0001] Настоящее изобретение относится к устройству подачи, технологическому картриджу и устройству формирования изображения.

[0002] В данном случае технологический картридж является таким картриджем, в котором обеспечивается, по меньшей мере, элемент переноса изображения, такой как электрофотографический фоточувствительный барабан, и в котором в виде единого целого обеспечивается элемент переноса изображения и, по меньшей мере, либо средство заряда, либо средство проявки, либо средство очистки, служащее в качестве технологического средства, оказывающего влияние на элемент переноса изображения. Такой технологический картридж устанавливается с возможностью извлечения в основной узел устройства формирования изображения. В качестве технологического картриджа может быть использован, например, технологический картридж, подготовленный посредством монтажа в виде единого целого в картридж электрофотографического фоточувствительного барабана и, по меньшей мере, либо средства проявки, либо средства зарядки, либо средства очистки, служащего в качестве технологического средства.

[0003] Кроме того, устройство формирования электрофотографического изображения формирует изображение на регистрирующем материале (среде) с использованием способа формирования электрофотографического изображения. Примеры устройства формирования электрофотографического изображения могут включать в себя электрофотографический копировальный аппарат, электрофотографический принтер (светодиодный (LED) притер, лазерный принтер или подобный), факсимильный аппарат, текстовой процессор и т.д.

[0004] В устройстве формирования электрофотографического изображения, в целом, устройство формирования электрофотографического изображения, то есть фоточувствительный барабан, служащий в качестве элемента переноса изображения, равномерно заряжается электричеством. Затем заряженный фоточувствительный барабан выборочно экспонируется на свет для формирования электростатического скрытого изображения (электростатического изображения) на фоточувствительном барабане. Затем электростатическое скрытое изображение, сформированное на фоточувствительном барабане, проявляется в качестве порошкового изображения при помощи тонера, служащего в качестве проявителя. Затем порошковое изображение, сформированное на фоточувствительном барабане, переносится на регистрирующий материал, такой как, например, регистрирующий лист или лист пластмассы, после чего порошковое изображение, перенесенное на регистрирующий материал, подвергается приложению тепла и давления, и за счет этого закрепляется на регистрирующем материале.

[0005] Такому устройству формирования изображения, в целом, требуется заправка тонера и техническое обслуживание различных технологических средств. Для обеспечения заправки тонера и технического обслуживания, технологический картридж, в котором фоточувствительный барабан, средство заряда, средство проявки, средство очистки и т.п. монтируются в виде единого целого в картридж в модуле, изготавливается таким образом, чтобы он мог быть установлен с возможностью извлечения в основной узел устройства формирования изображения, и вводится в практическое использование.

[0006] Согласно технологическому картриджу данного типа, техническое обслуживание устройств может быть проведено пользователем самостоятельно, вследствие этого работоспособность может быть значительно улучшена, чтобы было возможно обеспечить устройство формирования изображения с очень хорошими эксплуатационными свойствами. По этой причине технологический картридж такого типа широко использовался в устройстве формирования изображения.

[0007] В технологическом картридже, для снижения частоты замены, изучается структура, в которой тонер, собранный с поверхности фоточувствительного барабана при помощи средства очистки, подается в более удаленную позицию. В качестве средства, предназначенного для подачи этого тонера, известна структура, использующая шнек, щеточный валик или собирающий змеевик, служащий в качестве вращающегося элемента (выложенная заявка на патент Японии (JP-А) H10-312142, JP-A 2005-301019, JP-A 2012-208276).

[0008] Однако в случае, когда собранный тонер подается посредством шнека на участке, находящемся выше фоточувствительного барабана, давление, создаваемое посредством тонера, накопленного в модуле очистки, прикладывается к контактной части, находящейся между элементом очистки и фоточувствительным барабаном, вследствие чего эффективность очистки может быть снижена.

Сущность изобретения

[0009] Главная задача настоящего изобретения заключается в обеспечении устройства подачи, технологического картриджа и устройства формирования изображения, которые способны повысить эффективность подачи проявителя в предварительно определенный канал подачи, наряду с пресечением снижения эффективности очистки вследствие давления, прикладываемого к контактной части, находящейся между элементом очистки и фоточувствительным барабаном, посредством проявителя, накопленного в модуле очистки.

[0010] Согласно аспекту настоящего изобретения, обеспечивается устройство подачи, которое предназначено для подачи проявителя и содержит: элемент очистки, который предназначен для удаления проявителя с элемента переноса изображения и контактирует с элементом переноса изображения; вмещающую часть, предназначенную для вмещения удаленного проявителя; элемент подачи, предназначенный для подачи проявителя из вмещающая части; и листовой элемент, контактирующий с элементом переноса изображения, причем поверхность стенки вмещающей части располагается на стороне, где листовой элемент обеспечивается относительно прямой линии, соединяющей центр вращения элемента переноса изображения с центром вращения элемента подачи в плоскости, перпендикулярной осевому направлению элемента переноса изображения, причем поверхность стенки достигает прямой линии с увеличением уровня относительно вертикального направления, в котором элемент подачи обеспечивается выше позиции по вертикали, в которой элемент очистки контактирует с элементом переноса изображения, и в котором направление вращения элемента подачи совпадает с направлением вращения элемента переноса изображения.

[0011] Согласно другому аспекту настоящего изобретения, обеспечивается технологический картридж, включающий в себя устройство подачи.

[0012] Согласно дополнительному аспекту настоящего изобретения, обеспечивается устройство формирования изображения, включающее в себя устройство подачи.

[0013] Дополнительные отличительные признаки настоящего изобретения явствуют из нижеследующего описания иллюстративных вариантов осуществления, представленного со ссылкой на прилагаемые чертежи.

Краткое описание чертежей

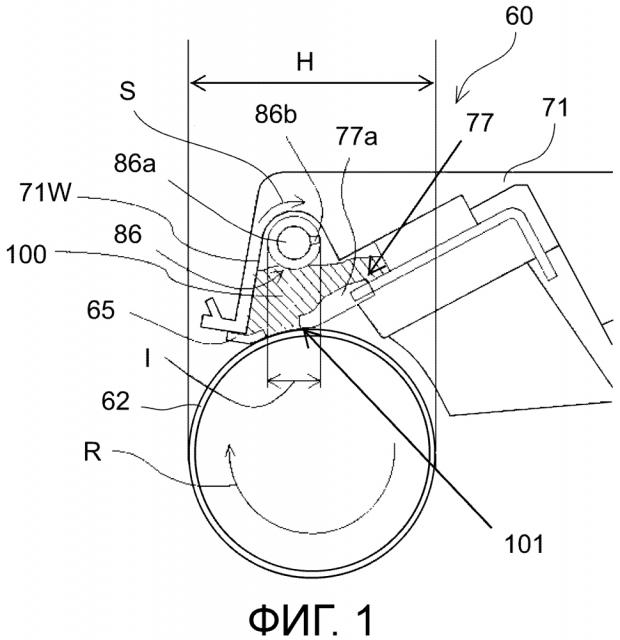

[0014] Фиг. 1 изображает вид в разрезе технологического картриджа, согласно первому варианту осуществления, в отношении которого может быть применено настоящее изобретение.

[0015] Фиг. 2 изображает вид в разрезе, который демонстрирует основной узел устройства формирования изображения, в котором технологический картридж в первом варианте осуществления является установленным, а также демонстрирует технологический картридж.

[0016] Фиг. 3 изображает вид в разрезе технологического картриджа в первом варианте осуществления.

[0017] Фиг. 4(a) и (b) изображают вид в разрезе и вид сбоку, соответственно, демонстрирующие внутреннюю часть контейнера очистки технологического картриджа в первом варианте осуществления.

[0018] Фиг. 5 изображает вид в перспективе основного узла устройства формирования изображения в состоянии, в котором открываемая дверца устройства формирования изображения в первом варианте осуществления является открытой.

[0019] Фиг. 6 изображает вид в перспективе основного узла устройства формирования изображения в состоянии, в котором открываемая дверца устройства формирования изображения в первом варианте осуществления является открытой, после чего вынимается лоток.

[0020] Фиг. 7 изображает вид в перспективе основного узла устройства формирования изображения и технологического картриджа, когда технологический картридж устанавливается и извлекается из лотка в состоянии, в котором открываемая дверца устройства формирования изображения в первом варианте осуществления является открытой, после чего вынимается лоток.

[0021] Фиг. 8 изображает вид в перспективе, демонстрирующий приводную сторону позиционирующей части между технологическим картриджем и основным узлом устройства формирования изображения в состоянии, в котором технологический картридж является установленным в основном узле устройства формирования изображения в первом варианте осуществления.

[0022] Фиг. 9 изображает вид в перспективе, демонстрирующий неприводную сторону позиционирующей части между технологическим картриджем и основным узлом устройства формирования изображения в состоянии, в котором технологический картридж является установленным в основном узле устройства формирования изображения в первом варианте осуществления.

[0023] Фиг. 10-13 изображают детальные виды в перспективе, каждый из которых демонстрирует технологический картридж в первом варианте осуществления.

[0024] Фиг. 14 и 15 изображают виды в разрезе, каждый из которых демонстрирует технологический картридж в первом варианте осуществления.

[0025] Фиг. 16 изображает вид в разрезе технологического картриджа во втором варианте осуществления.

Описание вариантов осуществления

[0026] Далее, со ссылкой на чертежи, будут подробно описаны варианты осуществления настоящего изобретения.

Первый вариант осуществления

Общая структура устройства формирования изображения

[0027] Устройство 1 формирования изображения электрофотографического типа, изображенное на Фиг. 2, является лазерным принтером, использующим технологию электрофотографии, в основной узел А устройства которого картридж В, служащий в качестве технологического картриджа, может быть установлен с возможностью извлечения.

[0028] В нижеследующем описании направление оси вращения электрофотографического фоточувствительного барабана, служащего в качестве элемента переноса изображения, является продольным направлением. Кроме того, относительно продольного направления, сторона, на которой барабан принимает движущую силу от основного узла А устройства формирования изображения, является приводной стороной, а противоположная ей сторона является неприводной стороной. Основной узел А устройства является частью, из которой извлекается картридж В, служащий в качестве технологического картриджа. Когда картридж В устанавливается в основной узел А устройства, экспонирующее устройство 3 (блок лазерного сканера), служащее для формирования электростатического скрытого изображения на барабане 62, обеспечивается в основном узле А устройства. Кроме того, ниже картриджа В обеспечивается лоток 4 для (подачи) листов, в котором вмещается регистрирующий материал Р (листовой материал), подлежащий формированию изображения.

[0029] Кроме того, в основном узле А устройства, в направлении D подачи листового материала P последовательно обеспечивается валик 5а захвата, пара 5b валиков подачи, пара 5с транспортировочных валиков, направляющая переноса 6, валик 7 переноса, направляющая 8 подачи, закрепляющее устройство 9, пара 10 разгрузочных валиков 10, разгрузочный лоток 11 и т.п. Закрепляющее устройство 9 формируется посредством нагревательного валика 9a и прижимного валика 9b.

Общая структура картриджа

[0030] Далее, со ссылкой на Фиг. 3 будет описана общая структура картриджа В. Фиг. 3 изображает вид в разрезе картриджа В. В описании данного варианта осуществления в процессе соединения соответствующих компонентов будут опущены шнеки.

[0031] В данном варианте осуществления в качестве примера будет описан картридж В, который включает в себя блок 60 очистки, включающий в себя механизм подачи (устройство подачи), предназначенный для подачи проявителя, а также включает в себя блок 20 проявки, и который подготавливается посредством соединения блока 60 очистки с блоком 20 проявки.

[0032] Блок 60 очистки включает в себя барабан 62, валик 66 заряда, элемент 77 очистки, модуль 71 очистки, поддерживающий эти элементы, и закрывающий элемент 72, прикрепленный к модулю 71 очистки посредством сварки или подобного. Модуль 71 очистки и закрывающий элемент 72 обеспечиваются в виде единого целого для формирования камеры 71b для остаточного тонера, которая является вмещающим пространством, в котором вмещается проявитель, удаленный посредством элемента 77 очистки. Кроме того, валик 66 заряда и элемент 77 очистки располагаются в контакте с внешней периферийной поверхностью барабана 62.

[0033] Элемент 77 очистки включает в себя резиновый ракель 77a, который является упругим элементом в форме лезвия и который формируется из резины, служащей в качестве упругого материала, и поддерживающий элемент 77b, предназначенный для поддержки резинового ракеля 77a. Резиновый ракель 77a контактирует с барабаном 62 в направлении, противоположном направлению R вращения барабана 62. То есть резиновый ракель 77a контактирует с барабаном 62 таким образом, чтобы его свободная оконечная часть была направлена вверх относительно направления R вращения барабана 62.

[0034] В частности, как изображено на Фиг. 3, в данном варианте осуществления контактирующий с барабаном лист 65, который является листовым элементом, предназначенным для предотвращения утечки остаточного тонера из модуля 71 очистки, обеспечивается на краевом участке модуля 71 очистки таким образом, чтобы он контактировал с барабаном 62.

[0035] Управление барабаном 62 осуществляется вращательным образом в направлении стрелки R, изображенной на Фиг. 3, в зависимости от операции формирования изображения, посредством приема движущей силы от приводного двигателя основного узла (не изображен), который является источником возбуждения. Валик 66 заряда устанавливается с возможностью вращения в модуль 71 очистки посредством опоры 67 валика заряда в каждой из оконечных частей относительно продольного направления (практически параллельно направлению оси вращения барабана 62) модуля 71 очистки. Валик 66 заряда состоит в нажимном контакте с барабаном 62 посредством прижима опоры 67 валика заряда к барабану 62 при помощи принуждающего элемента 68. В результате, валик 66 заряда вращается посредством вращения барабана 62.

[0036] В то же время, блок 20 проявки включает в себя валик 32 проявки, контейнер 23 проявки, предназначенный для поддержки валика 32 проявки, донный элемент 22, обеспеченный в виде единого целого с контейнером 23 проявки, ракель 42 проявки и т.п. Внутри валика 32 проявки обеспечивается магнитный валик 34 для того, чтобы проявитель мог переноситься на поверхности валика 32 проявки. Кроме того, ракель 42 проявки обеспечивается в контакте с валиком 32 проявки для предоставления возможности регулировки слоя тонера на валике 32 проявки.

[0037] Кроме того, контактирующий с валиком проявки лист 33, предназначенный для предотвращения утечки тонера из блока 20 проявки, обеспечивается в контакте с валиком 32 проявки на пограничной части донного элемента 22. Кроме того, камера 29 для тонера, предназначенная для вмещения тонера T, формируется посредством обеспечения в виде единого целого контейнера 23 проявки и донного элемента 22. В камере 29 для тонера обеспечиваются элементы 43, 44 и 50 подачи с первого по третий. Элементы 43, 44 и 50 подачи с первого по третий устанавливаются таким образом, чтобы эти элементы подачи могли размешивать тонер, вмещенный в камере 29 для тонера, а также могли подавать тонер в камеру 28 заправки тонера.

Процесс формирования изображения

[0038] Далее, со ссылкой на Фиг. 2 и 3, будет кратко описан процесс формирования изображения. На основе сигнала начала печати осуществляется управление барабаном 62 вращательным образом с предварительно определенной периферийной скоростью (рабочей скоростью) в направлении стрелки R. Кроме того, валик 66 заряда, к которому прикладывается напряжение смещения, контактирует с внешней периферийной поверхностью барабана 62 и равномерно заряжает внешнюю периферийную поверхность барабана 62 электричеством.

[0039] Экспонирующее устройство 3 выводит лазерный свет L в зависимости от информации изображения. Лазерный свет L проходит через отверстие 71h для лазера, обеспеченное в блоке 60 очистки (модуле 71 очистки), чтобы внешняя периферийная поверхность барабана 62 подвергалась экспонированию для сканирования. В результате, на внешней периферийной поверхности барабана 62 формируется электростатическое скрытое изображение, в зависимости от информации изображения.

[0040] В то же время, тонер T, который находится в камере 29 для тонера, обеспеченной в блоке 20 проявки (втором блоке) в качестве устройства проявки картриджа В, размешивается и подается посредством вращения первого элемента 43 подачи, второго элемента 44 подачи и третьего элемента 50 подачи, в результате чего тонер отправляется в камеру 28 заправки тонера. Тонер T, служащий в качестве проявителя, транспортируется посредством магнитной силы магнитного валика 34 (закрепленного магнита) на поверхности валика 32 проявки, служащего в качестве элемента переноса проявителя. Толщина слоя тонера T на периферийной поверхности валика 32 проявки регулируется посредством ракеля 42 проявки, служащего в качестве элемента проявки, наряду с трибоэлектрической зарядкой. Тонер T подается на барабан 62 в зависимости от электростатического скрытого изображения, чтобы электростатическое скрытое изображение визуализировалось (проявлялось) в качестве порошкового изображения (изображения проявителя).

[0041] Как изображено на Фиг. 2, синхронно с выходным синхросигналом лазерного света L, посредством валика 5а захвата, пары 5b валиков подачи и пары 5с транспортировочных валиков, листовой материал P, находящийся в лотке 4 для листов, обеспеченном на нижней части основного узла А устройства, подается из лотка 4 для листов. Затем листовой материал P подается в позицию переноса между барабаном 62 и валиком 7 переноса посредством направляющей 6 переноса. В этой позиции переноса порошковое изображение последовательно переносится с барабана 62 на листовой материал P.

[0042] Листовой материал P, на который переносится порошковое изображение, отделяется от барабана 62, после чего он подается в закрепляющее устройство 9 вдоль транспортировочной направляющей 8. Затем листовой материал P проходит через зону контакта между нагревательным валиком 9a и прижимным валиком 9b, которые формируют закрепляющее устройство 9. В этой зоне контакта выполняется процесс закрепления при помощи давления и тепла для закрепления порошкового изображения на листовом материале P. Листовой материал P, на котором закрепляется порошковое изображение, подается на пару 10 разгрузочных валиков, после чего он выгружается в разгрузочный лоток 11.

[0043] В то же время, как изображено на Фиг. 3, с барабана 62 после переноса, остаточный тонер, который остается на внешней периферийной поверхности барабана 62, удаляется посредством ракеля 77, который служит в качестве контактного элемента, предназначенного для удаления проявителя с элемента переноса изображения, а также в качестве элемента сбора, предназначенного для сбора проявителя, после чего барабан 62 используется в процессе формирования изображения повторно. Остаточный тонер, удаленный с барабана 62, сохраняется в камере 71b для остаточного тонера, служащей в качестве вмещающей части блока 60 очистки.

[0044] Как было описано выше, валик 66 заряда, валик 32 проявки, валик 7 переноса и ракель 77 являются технологическими средствами, оказывающими влияние на барабан 62.

Установка и извлечение картриджа

[0045] Далее, со ссылкой на Фиг. 5-7, будет описан процесс установки и извлечения картриджа В. Фиг. 5 изображает вид в перспективе основного узла А устройства, открываемая дверца 13 которого является открытой для предоставления возможности установки и извлечения картриджа В. Фиг. 6 изображает вид в перспективе основного узла А устройства и картриджа В в состоянии, в котором открываемая дверца 13 является открытой для предоставления возможности установки и извлечения картриджа В, после чего вынимается лоток 18. Фиг. 7 изображает вид в перспективе основного узла А устройства и картриджа В, когда картридж В устанавливается и извлекается в состоянии, в котором открываемая дверца 13 является открытой, после чего вынимается лоток 18. Картридж В может быть установлен и извлечен из лотка 18 в направлении Е установки и извлечения.

[0046] К основному узлу А устройства открываемая дверца 13 крепится с возможностью вращения, и когда открываемая дверца 13 открыта, экспонируется открытая часть 17 для вставки картриджа. В открытой части 17 для вставки картриджа обеспечивается лоток 18 для установки картриджа В в основной узел А устройства. Когда лоток 18 выдвигается в предварительно определенную позицию, картридж В может быть установлен и извлечен. Картридж В вставляется (устанавливается) в основной узел А устройства вдоль направляющего рельса (не изображен) в направлении стрелки C, изображенной на Фиг. 6, в состоянии, в котором картридж В размещается в лотке 18.

[0047] Основной узел А устройства обеспечивается первым приводным валом 14 (стороны) основного узла и вторым приводным валом 19 (стороны) основного узла для передачи движущей силы к первому соединительному звену 70 и второму соединительному звену 21, соответственно (Фиг. 8). Управление первым приводным валом 14 основного узла и вторым приводным валом 19 основного узла осуществляется посредством двигателя (не изображен), служащего в качестве источника возбуждения для основного узла А устройства. В результате, барабан 62, соединенный с первым соединительным звеном 70, принимает движущую силу от основного узла А устройства и вращается. Валик 32 проявки вращается посредством передачи движущей силы от второго соединительного звена 21. Кроме того, электрическая энергия подается на валик 66 заряда и валик 32 проявки посредством части подачи электрической энергии (не изображена) основного узла А устройства.

Поддержка картриджа

[0048] Как изображено на Фиг. 5, основной узел А устройства обеспечивается боковой пластиной 15 приводной стороны и боковой пластиной 16 неприводной стороны для поддержки картриджа В. Боковая пластина 15 приводной стороны обеспечивается первой опорной частью 15a приводной стороны, второй опорной частью 15b приводной стороны и опорной частью вращения для картриджа В. Боковая пластина 16 неприводной стороны обеспечивается первой опорной частью 16a неприводной стороны, второй опорной частью 16b неприводной стороны и опорной частью 16с вращения для картриджа В.

[0049] В то же время, в качестве поддерживаемых частей картриджа В, обеспечивается поддерживаемая часть 73b и поддерживаемая часть 73d опоры 73 барабана, а также упор 71а приводной стороны, выступ 71f неприводной стороны и упор 71g неприводной стороны модуля 71 очистки. Поддерживаемая часть 73b поддерживается посредством первой опорной части 15a приводной стороны, поддерживаемая часть 73d поддерживается посредством второй опорной части 15b приводной стороны, а упор 71а приводной стороны поддерживается посредством опорной части 15с вращения. Кроме того, выступ 71f неприводной стороны поддерживается посредством первой опорной части 16a неприводной стороны и второй опорной части 16b неприводной стороны, а упор 71g неприводной стороны поддерживается посредством опорной части 16с вращения таким образом, чтобы картридж В располагался внутри основного узла А устройства.

Общая структура картриджа

[0050] Фиг. 4(a) и (b) изображают вид в разрезе и вид сбоку модуля 71 очистки, соответственно. Вид в разрезе по линии O-O картриджа В, изображенной на Фиг. 4(b), представлен на Фиг. 4(а). Как изображено на Фиг. 3 и 4, остаточный тонер, удаленный с поверхности барабана 62 посредством элемента 77 очистки, подается посредством первого шнека 86, второго шнека 87 и третьего шнека 88, которые являются элементами подачи остаточными тонера. Затем остаточный тонер накапливается в камере 71b для остаточного тонера, формируемой посредством модуля 71 очистки и закрывающего элемента 72.

[0051] В системе подачи остаточного тонера, в данном варианте осуществления, первый шнек 86 обеспечивается вблизи барабана 62, а второй шнек 87 обеспечивается в оконечной части модуля 71 очистки на приводной стороне относительно продольного направления. Первый шнек 86 включает в себя поворотный вал 86a, спиральную лопасть 86b (часть подачи), сформированную снаружи (на внешней периферийной поверхности) поворотного вала 86a, и часть 86s передачи привода, предназначенную для передачи движущей силы к поворотному валу 86a.

[0052] В то же время, второй шнек 87 включает в себя поворотный вал 87a, спиральную лопасть 87b (часть подачи), сформированную снаружи (на внешней периферийной поверхности) поворотного вала 87a, и приводной вал 87s, предназначенный для приема движущей силы от поворотного вала 87a. В данном случае часть 86s передачи привода является валом, вращающимся вокруг оси (осевой линии приводного вала) посредством приема движущей силы от источника возбуждения (двигателя). Кроме того, ведомый вал является валом, вращающимся посредством приема движущей силы от приводного вала.

[0053] Первый шнек 86 принимает движущую силу, которая передается от соединительного звена 21 к части 86s передачи привода посредством шестерни (не изображена). Второй шнек 87 вращается посредством приема движущей силы от первого шнека 86 к части 86s передачи привода. Третий шнек 88 вращается посредством приема движущей силы от второго шнека 87. Первый шнек 86 располагается вблизи барабана 62, второй шнек 87 располагается в продольной оконечной части модуля 71 очистки, а третий шнек 88 располагается внутри камеры 71b для остаточного тонера. В данном случае ось вращения первого шнека 86 и ось вращения третьего шнека 88 являются параллельными оси вращения барабана 62, при этом ось вращения второго шнека 87 является перпендикулярной оси вращения барабана 61. В частности, как изображено на Фиг. 3, контактирующий с барабаном лист 65 обеспечивается на краевом участке модуля 71 очистки таким образом, чтобы он контактировал с барабаном 62.

[0054] Как изображено на Фиг. 10 и 12, картридж В формируется посредством объединения блока 60 очистки с блоком 20 проявки. Блок 60 очистки включает в себя модуль 71 очистки, закрывающий элемент 72, барабан 62, опору 73 барабана и вал 78 барабана, который используется для поддержки барабана 62 с возможностью вращения. Как изображено на Фиг. 13, на приводной стороне барабана 62, фланец 63 барабана приводной стороны, обеспеченный на приводной стороне, поддерживается посредством отверстия 73a с возможностью вращения. В то же время, как изображено на Фиг. 11, на неприводной стороне барабана 62, вал 78 барабана, запрессованный в отверстие 71c, обеспеченное в модуле 71 очистки, поддерживается с возможностью вращения посредством размещения в состоянии, в котором вал 78 барабана является вставленным в отверстие фланца 64 барабана неприводной стороны.

[0055] В то же время, как изображено на Фиг. 3, 10 и 12, блок 20 проявки включает в себя донный элемент 22, контейнер 23 проявки, боковой элемент 26 проявки приводной стороны, ракель 42 проявки, валик 32 проявки и т.п. Кроме того, посредством опорных элементов 27 и 37, обеспеченных на оконечных частях валика 32 проявки, валик 32 проявки прикрепляется к контейнеру 23 проявки с возможностью вращения.

[0056] Кроме того, как изображено на Фиг. 11 и 13, картридж В формируется путем соединения блока 60 очистки с блоком 20 проявки посредством соединительных штырьков 69 с возможностью вращения относительно друг друга. В частности, первое опорное отверстие 23а проявки и второе опорное отверстие 23b проявки обеспечиваются в контейнере 23 проявки на продольных оконечных частях блока 20 проявки. Кроме того, на продольных оконечных частях блока 60 очистки в модуле 71 очистки обеспечивается первые отверстия 71i подвешивания (Фиг. 13) и вторые отверстия 71j подвешивания (Фиг. 11).

[0057] Затем, посредством зацепления соединительных штырьков 69, запрессованных и закрепленных в первых отверстиях 71i подвешивания и вторых отверстиях 71j подвешивания, с первым опорным отверстием 23a и вторым опорным отверстием 23b, блок 60 очистки и блок 20 проявки соединяются друг с другом с возможностью вращения.

[0058] Кроме того, первое отверстие 46Ra принуждающего элемента 46R приводной стороны зацепляется с упором 73c опорного элемента 73 барабана, а второе отверстие 46Rb принуждающего элемента 46R приводной стороны зацепляется с упором 26a бокового элемента 26 проявки приводной стороны (Фиг. 10 и 13). Кроме того, первое отверстие 46Fa принуждающего элемента 46F неприводной стороны зацепляется с упором 71k модуля 71 очистки, а второе отверстие 46Fb принуждающего элемента 46F неприводной стороны зацепляется с упором 37a опорного элемента 37 (Фиг. 11 и 12).

[0059] В данном варианте осуществления как принуждающий элемент 46R приводной стороны, так и принуждающий элемент 46F неприводной стороны формируется с пружиной растяжения, при этом блок 20 проявки прижимается к блоку 60 очистки посредством принуждающей силы этих пружин. В результате, валик 32 проявки формируется таким образом, чтобы он надежно прижимался к барабану 62. Как изображено на Фиг. 10 и 12, элемент 38 обеспечения зазора прикрепляется к каждой из оконечных частей валика 32 проявки и контактирует с барабаном 62 таким образом, чтобы валик 32 проявки выдерживал минимальный зазор с барабаном 62. Соответственно, посредством элементов 38 обеспечения зазора, обеспеченных на оконечных частях валика 32 проявки, валик 32 проявки выдерживает предварительно определенный зазор с барабаном 62.

Подробное описание части очистки

[0060] Далее, со ссылкой на Фиг. 1, 14 и 15, будет подробно описана часть, в которой выполняется очистка. Фиг. 1, 14 и 15 изображают схематические виды, каждый из которых демонстрирует вид в разрезе составляющей части, относящейся к очистке в картридже, если смотреть со стороны продольного направления.

[0061] Как изображено на Фиг. 1, первый шнек 86 располагается с возможностью вращения в модуле 71 очистки таким образом, чтобы его ось вращения и ось вращения барабана 62 располагались параллельно друг другу. Первый шнек 86 обеспечивается спиральной лопастью 86b снаружи (на внешней периферийной поверхности) поворотного вала 86a. Кроме того, первый шнек 86 располагается внутри модуля 71 очистки таким образом, чтобы он находился в пределах области H в позиции, расположенной выше барабана 62 по вертикали, если смотреть со стороны направления оси вращения.

[0062] Тонер, который остается на поверхности барабана 62 после переноса, проходит между барабаном 62 и контактирующим с барабаном листом 65 для достижения области модуля 71 очистки и соскабливается с барабана 62 посредством резинового ракеля 77a элемента 77 очистки. Тонер, который соскабливается посредством элемента 77 очистки, как изображено на Фиг. 1, накапливается во вмещающей части 100, образуемой посредством модуля 71 очистки, контактирующего с барабаном листа 65, барабана 62 и элемента 77 очистки.

[0063] Когда верхняя поверхность накопленного тонера достигает высоты, на которой тонер контактирует с первым шнеком 86, при помощи операции вращения первого шнека 86, тонер, накопленный посредством спиральной лопасти 86b, подается из вмещающей части 100 в продольном направлении (в направлении, перпендикулярном поверхности изображения Фиг. 1).

[0064] Первый шнек 86 подает тонер в продольном направлении и в то же время подбирает накопленный тонер с поворотного вала 86a посредством спиральной лопасти 86b, после чего подает тонер в направлении S вращения первого шнека 86. Как изображено на Фиг. 14, тонер, который подается в направлении S вращения первого шнека 86, подается в направлении U и падает на нижнюю сторону относительно направления S вращения первого шнека 86.

[0065] В блоке 60 очистки, в данном варианте осуществления, как изображено на Фиг. 1, первый шнек 86 располагается таким образом, чтобы контактная часть 101 между элементом 77 очистки и барабаном 62 находилась в пределах области I в позиции, расположенной ниже первого шнека 86 по вертикали. Иначе говоря, первый шнек 86 располагается немного выше контактной части 101 относительно вертикального направления (направления силы тяжести). В данном случае "немного выше" относится к такой структуре, в которой контактная часть 101 перекрывается первым шнеком 86 (в пределах области I, соответствующей диаметру), когда позиция контактной части 101 перемещается параллельно вверх по вертикали. Кроме того, в данном варианте осуществления направление S вращения первого шнека 86 совпадает с направлением R вращения барабана 62.

[0066] Таким образом, определяется структура и направление вращения первого шнека 86, как изображено на Фиг. 14, где тонер, который подается посредством первого шнека 86, также падает на верхнюю поверхность T1 тонера, который находится на поверхности 77a1 элемента 77 очистки (резинового ракеля 77a). То есть, как изображено на Фиг. 14, тонер, который подается посредством первого шнека 86, не падает на тонер, накопленный на контактной части 101 и поверхности F барабана выше контактной части 101 относительно направления R вращения барабана 62.

[0067] Поэтому давление, создаваемое посредством тонера, падающего с первого шнека 86, легко прикладывается таким способом, чтобы тонер рассеивался на поверхности 77a1 элемента 77 очистки на нижней стороне относительно направления R вращения барабана 62, как указано посредством стрелки V. То есть давление, создаваемое посредством тонера, падающего с первого шнека 86, не прикладывается к поверхности F барабана выше контактной части 101 относительно направления R вращения барабана 62.

[0068] Соответственно, можно снизить (уменьшить) давление, которое создается посредством тонера и прикладывается к контактной части 101. В результате, тонер, который остается на поверхности барабана 62 после переноса, не проходит через элемент 77 очистки, вследствие чего может быть повышена эффективность очистки.

[0069] То есть в случае, когда давление, создаваемое посредством тонера, падающего с первого шнека 86, прикладывается к поверхности F барабана выше контактной части 101 относительно направления R вращения барабана 62, с вращением барабана 62, элемент 77 очистки деформируется вверх посредством давления тонера. В результате, следует учитывать возможность возникновения такой проблемы, когда тонер проходит через элемент 77 очистки, однако в данном варианте осуществления эта проблема не возникает, при этом уменьшается деформация элемента 77 очистки, вследствие чего может быть повышена эффективность очистки.

[0070] Кроме того, в данном варианте осуществления, как изображено на Фиг. 14, контактная часть 102 между контактирующим с барабаном листом 65 и барабаном 62 была расположена ниже контактной части 101 между элементом 77 очистки 77 и барабаном 62 относительно вертикального направления (направления силы тяжести). Поэтому в области, в которой тонер накапливается внутри модуля 71 очистки, контактная часть 102 находится в нижней позиции относительно вертикального направления (направления силы тяжести). В результате, давление, которое создается посредством тонера, легко рассеивается (распределяется) на контактной части 102, в сравнении с контактной частью 101, вследствие чего может быть снижено давление, которое создается посредством тонера и прикладывается к контактной части 101.

[0071] Кроме того, в данном варианте осуществления элемент 77 очистки располагается таким образом, чтобы контактная часть 101 располагалась на поверхности барабана 62, расположенного выше части по вертикали, в области X выше вершины (верхней точки) барабана 62 относительно направления R вращения барабана 62. То есть в пределах диапазона позиций пересечения между горизонтальной поверхностью, проходящей через центр вращения барабана 62, и периферийной поверхностью барабана 62, контактная часть 101 располагается выше верхней позиции барабана 62 относительно направления R вращения барабана 62. В результате, поверхность F барабана формирует поверхность, про
