Зубчатая передача

Зубчатая передача

Иллюстрации

Показать все

Реферат

Изобретение относится к машиностроению, в частности к деталям машин, и может быть использовано в зубчатых передачах, смазываемых магнитопорошковым методом.

Известна конструкция одноступенчатой зубчатой передачи, смазываемая магнитопорошковым методом, содержащей пару сопряженных зубчатых колес, изготовленных из ферромагнитного материала, установленных в закрытом корпусе, изготовленном из диамагнитного материала, с размещенным в нем магнитоактивным порошкообразным смазочным материалом, активируемым внешнерасположенным источником магнитного поля (магнитом) - см., например, «Дроздов Ю.Н. и др. Трение и износ в экстремальных условиях: Справочник / Ю.Н. Дроздов, В.Г. Павлов, В.Н. Пучков. - Машиностроение, 1986. - 224 с.: ил. - (Основы проектирования машин)», стр. 134, рис. 3, а. Магнитный поток, создаваемый источником магнитного поля, замыкается между двумя разноименными полюсами магнита, каждый из которых расположен под одним из зубчатых колес, по магнитному контуру, включающему магнит, порошкообразный магнитоактивный смазочный материал и зубчатые колеса (изготовленные из ферромагнитного материала) - зубья зубчатых венцов колес этих колес. Магнитное поле осаживает магнитоактивный смазочный материал на трущиеся поверхности зубьев зубчатых колес, нуждающихся в смазывании, смазывая эти поверхности.

Недостаток данной зубчатой передачи состоит в том, что под действием магнитного поля магнитоактивный смазочный материал осаживается не только на поверхностях зубьев зубчатых колес, нуждающихся в смазывании, но также на поверхности оснований впадин зубчатых венцов колес и торцевые поверхности колес, в смазывании не нуждающихся. И если с торцевых поверхностей колес осаженный на них смазочный материал самоудаляется при вращении колес - под действием центробежных сил, то из области оснований впадин зубчатого венца осаженный смазочный материал самоудаляться не может, т.к. эти области ограничены боковыми поверхностями соседних зубьев зубчатого венца. Попавший в эти области смазочный материал накапливается в этих областях - при каждом цикле нанесения смазочного материала на зубья колес - и уплотняется сопряженными зубьями парных колес. При этом уменьшаются осевые зазоры передачи (между парными зубчатыми колесами). Это способно привести к заклиниванию сопряженных зубьев парных зубчатых колес и выходу передачи из строя.

В качестве прототипа взята конструкция многоступенчатой (трехступенчатой) зубчатой передачи, смазываемой магнитопорошковым методом, содержащей парные взаимно сопряженные зубчатые колеса, установленные в закрытом корпусе, с размещенным в нем магнитоактивным порошкообразным смазочным материалом, активируемым внешнерасположенным источником магнитного поля (магнитом) - см. там же, стр. 166, рис. 35. Для получения замкнутого магнитного контура, включающего магнит и порошкообразный смазочный материал, шесть рабочих зубчатых колес изготовлены из ферромагнитного материала. Корпус передачи изготовлен из диамагнитного материала.

Недостатки прототипа - те же, что и у аналога.

Изобретением решается задача повышения качества процесса смазывания зубчатых колес передачи.

Для этого зубчатая передача содержит парные зубчатые колеса, посредством своих тел, укрепленных на валах, установленных в закрытом корпусе с размещенным в нем магнитоактивным порошкообразным смазочным материалом, активируемым внешнерасположенным источником магнитного поля, у которой корпус изготовлен из диамагнитного материала, а зубья зубчатых венцов колес изготовлены из ферромагнитного материала. Причем тело каждого зубчатого колеса из диамагнитного материала. В тело каждого зубчатого колеса замоноличен соосный ему трубчатый элемент, изготовленный из ферромагнитного материала. Ширина элемента меньше толщины тела, элемент расположен в теле симметрично относительно торцов этого тела. Наружный диаметр элемента меньше диаметра окружности оснований зубчатого венца. Элемент изготовлен заодно с зубьями зубчатого венца и связан с ними радиально ориентированными перемычками, изготовленными, соответственно, также из ферромагнитного материала. Поперечное сечение перемычек одинаково по всей их высоте. Ширина перемычек равна ширине трубчатого элемента; толщина перемычек меньше толщины оснований зубьев. А сами перемычки расположены симметрично относительно боковых поверхностей зубьев.

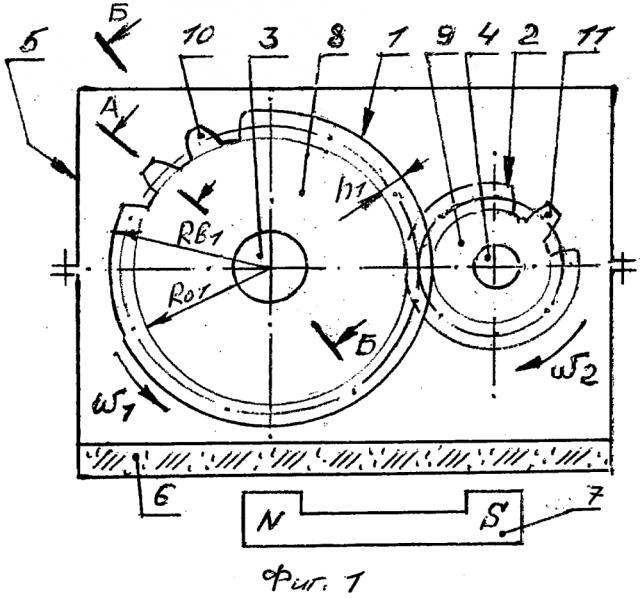

Сущность изобретения поясняется чертежом, на котором изображены: зубчатая передача в разрезе - вид с торцов зубчатых колес (фиг. 1), разрезы фрагментов зубчатого колеса - вид сбоку (фиг. 2 и 3), разрез фрагмента зубчатого колеса - вид с торца (фиг. 4).

На чертеже показаны: парные зубчатые колеса 1 и 2, валы 3 и 4, корпус 5 передачи, магнитоактивный порошкообразный смазочный материал 6, источник магнитного поля (постоянный магнит) 7, тела - 8 и 9 зубчатых колес (1 и 2), зубья 10 и 11 зубчатых венцов зубчатых колес (1 и 2), трубчатый элемент 12, перемычка 13; радиус R_b окружности вершин зубчатого венца колеса (1), ширина В₁ зубчатого венца (толщина тела) колеса (1), высота h зубьев зубчатого венца колеса (1), наружный радиус R₁ трубчатого элемента (12), внутренний радиус R₂ трубчатого элемента (12); ширина В₂ трубчатого элемента (12), расстояния с от торцов элемента 12 до торцов тела 8, толщина а₁ трубчатого элемента (12), высота b перемычки (13), толщина а₂ перемычек (13), толщина S оснований зубьев 10, направления вращения ω₁ и ω₂ колес (1 и 2), полюса магнита (7) - N и S, боковые поверхности 14 зубьев (10).

Зубчатая передача содержит парные зубчатые колеса 1 и 2, укрепленные на валах 3 и 4, установленных в закрытом корпусе 5 с размещенным в нем магнитоактивным порошкообразным смазочным материалом 6, активируемым внешнерасположенным источником магнитного поля (постоянным магнитом) 7. Каждое зубчатое колесо состоит из тела (соответственно - 8 и 9) и зубчатых венцов с зубьями (соответственно - 10 и 11). Корпус 5 изготовлен из диамагнитного материала. Конструкции зубчатых колес 1 и 2 выполнены однотипно, сущность их конструкций - на примере одного из колес (1) - показана на фиг. 2, 3, 4. Радиус окружности вершин зубчатого венца - R_b, радиус окружности оснований зубчатого венца - R_o высота зубьев 10 зубчатого венца - h. Зубья (10) изготовлены из ферромагнитного материала. Ширина зубьев 10 (толщина тела 8 колеса) - В₁. Тело 8 колеса изготовлено из диамагнитного материала. В тело 8, соосно ему, замоноличен трубчатый элемент 12, изготовленный из ферромагнитного материала. Ширина элемента - В₂, меньше толщины В₁ тела (8) колеса; элемент расположен симметрично относительно тела 8, с зазорами с относительно него. Наружный радиус элемента (R₁) меньше радиуса R_o, толщина элемента - а, внутренний радиус элемента - R₂. Элемент выполнен заодно с зубьями 10 зубчатого венца и связан с ними перемычками 13 (также, соответственно, изготовленными из ферромагнитного материала и ориентированными радиально). Высота перемычек (13) - b (равна разнице между радиусами R_o и R₁). Поперечное сечение перемычек 13 одинаково по всей их высоте b. Ширина перемычек 13 равна ширине В₂ трубчатого элемента 12, толщина а₂ перемычек 13 меньше толщины S оснований зубьев 10; перемычки 13 расположены симметрично относительно боковых поверхностей 14 зубьев 10.

При работе передачи в режиме смазывания и вращении ω₁ и ω₂ колес 1 и 2 магнитная цепь между полюсами N и S магнита 7 замыкается через магнитоактивный порошкообразный смазочный материал 6, зубья 10 и 11 зубчатых венцов колес 1 и 2, перемычки 13 и трубчатые элементы 12 (зубья, перемычки и элементы изготовлены из ферромагнитного материала); через тела (8 и 9) колес 1 и 2 магнитная цепь не проходит (т.к. тела изготовлены из диамагнитного материала). Поэтому магнитоактивный смазочный материал в процессе смазывания осаждается на поверхности зубчатых колес, нуждающихся в смазывании. На поверхности оснований впадин зубчатого венца (на поверхности тел по их окружностям, между соседними зубьями) магнитоактивный смазочный материал не осаждается, т.к. материал этих участков - диамагнитен. Кроме того, магнитоактивный смазочный материал не осаждается и на поверхностях торцов тел колес: сами тела изготовлены из диамагнитного материала, а торцы трубчатых элементов 12 и перемычек 13, изготовленных из ферромагнитного материала, находятся на расстоянии с от торцов тела 8. А удаление перемычек 13 от боковых поверхностей 14, в местах их примыкания к телу 8 колеса, предотвращает осаждение смазочного материала на нерабочие участки боковых поверхностей 14 зубьев 10, расположенные в областях этого примыкания.

По сравнению с прототипом предлагаемая конструкция зубчатой передачи позволяет оптимизировать процесс нанесения магнитоактивного смазочного материала на зубья зубчатых колес, что повышает качество процесса смазывания этих зубчатых колес.

Зубчатая передача, смазываемая преимущественно магнитопорошковым методом, содержащая парные зубчатые колеса, укрепленные посредством своих тел на валах, установленных в закрытом корпусе с размещенным в нем магнитоактивным порошкообразным смазочным материалом, активируемым внешнерасположенным источником магнитного поля, у которой корпус изготовлен из диамагнитного материала, а зубья зубчатых венцов зубчатых колес изготовлены из ферромагнитного материала, отличающаяся тем, что тело каждого зубчатого колеса изготовлено из диамагнитного материала, в тело каждого зубчатого колеса замоноличен соосный ему трубчатый элемент, изготовленный из ферромагнитного материала, наружный диаметр трубчатого элемента меньше, чем диаметр окружности оснований зубчатого венца, ширина трубчатого элемента меньше толщины тела зубчатого колеса, трубчатый элемент расположен в теле симметрично относительно торцов этого тела, наружный диаметр трубчатого элемента меньше диаметра окружности оснований зубчатого венца, трубчатый элемент изготовлен заодно с зубьями зубчатого венца и связан с ними радиально ориентированными перемычками, изготовленными, соответственно, также из ферромагнитного материала, поперечное сечение перемычек одинаково по всей их высоте, ширина перемычек равна ширине трубчатого элемента, толщина перемычек меньше толщины оснований зубьев зубчатого венца, а сами перемычки расположены симметрично относительно боковых поверхностей зубьев.
