Реферат



263950

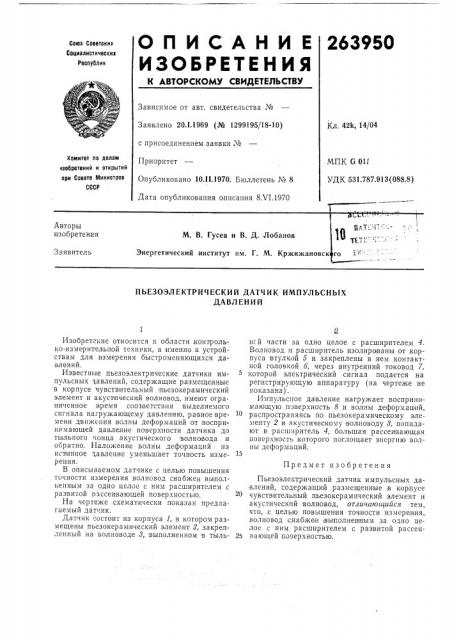

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл 42k, 14/04

Заявлено 20Л,1969 (№ 1299195/18-10) с присоединением заявки №

Приоритет

Опубликовано 10Л1.1970. Бюллетень № 8

Дата опубликования описания 8.VI.1970 комитет по делам

МПК G OIl

УДК 531,787.913(088.8) изобретений и открытий ори Совете Министров

СССР

ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ДАТЧИК ИМПУЛЬСНЫХ

ДАВЛЕНИЙ нсй части за одно целое с расширителем 4.

Волновод JI расширитель изолированы от .корпуса втулкой 5 и закреплены в нем контактной головкой б, через внутренний токовод 7, которой электрический сигнал подается на регистрирующую аппаратуру (на чертеже не показана).

Ихгпульсное давление нагружает воспринимающую поверхность 8 и волны деформаций, распространяясь по пьезокерамическому элементу 2 и акустическому волноводу 8, попадают в расширитель 4, большая рассеивающая поверхность которого поглощает энергию волны деформаций.

Пьезоэлектрический датчик импульсных давлений, содержащий размещенные в корпусе чувствительный пьезокерамический элемент и акустическпй волновод, отличающийся тем, что, с целью повышения точности измерения, волновод снабжен выполненным за одно целое с ним расширителем с развитой рассеи25 ва ющей поверхностью, Изобретение относится к области, контрольно-измерительной технт ки, а,именно к устройствам для измерения быстроменяющихся давлений.

Известные пьезоэлектрические датчики импульсных давлений, содержащие размещенные в корпусе чувствительный пьезокерамический элемент и акустический волновод, имеют ограниченное время соответствия выделяемого сигнала нагружающему давлению, равное времени движения волны деформаций от воспринимающей давление поверхности датчика до тыльного <овца акустического волновода и обратно. Наложение волны деформаций на ис винное давление уменьшает точность измерения.

В описываемом датчике с целью повышения течности измерения волновод снабжен BbIIIQ;IhpHHûì за одно целое с ним расширителем с развитой рассеивающей поверхностью.

На чертеже схематически показан предлагаемый дат-.ик, Датчик состоит из корпуса 1, в котором размещены пьезокерамический элемент 2, закрепленный на волноводе 8, выполненном в тыльПредмет изобретения

263950
