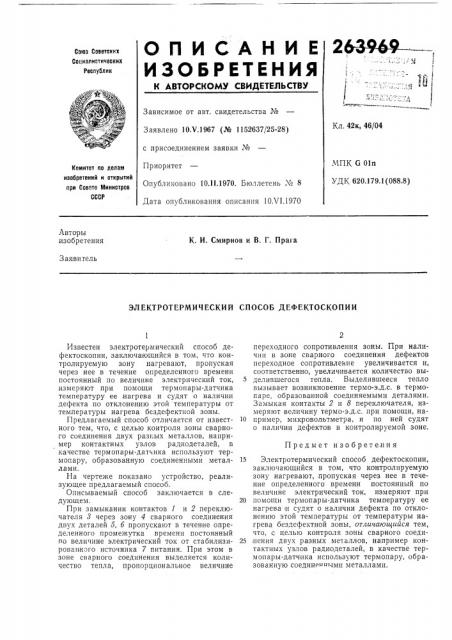

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 10.V.1967 (№ 1152637/25-28) с присоединением заявки №
Приоритет
Опубликовано 10.11.1970. Бюллетень ¹ 8
Дата опубликования описания 10Л 1.1970
Кл, 42к, 46/04
МПК G 01n
УДК 620.179,1(088.8) комитет по делам изобретеиий и открытий при Совете Мииистрав
СССР
Авторы изобретения
К, И. Смирнов и В. Г. Прага
Заявитель
ЭЛЕКТРОТЕРМИЧЕСКИЙ СПОСОБ ДЕФЕКТОСКОПИИ
Предмет изобретения
Известен электротермический способ дефектоскопии, заключающийся в том, что контролируемую зону нагревают, пропуская через нее в течение определенного времени постоянный по величине электрический ток, измеряют при помощи термопары-датчика температуру ее,нагрева и судят о наличии дефекта по отклонению этой температуры от температуры нагрева бездефектной зоны.
Предлагаемый способ отличается от известного тем, что, с целью контроля зоны сварного соединения двух разных металлов, например контактных узлов радиодеталей, в качестве термопары-датчика используют термопару, образованную соединенными металлами.
На чертеже показано устройство, реализующее предлагаемый способ.
Описываемый способ заключается в следующем.
При замыкании контактов 1 и 2 переключателя 3 через зону 4 сварного соединения двух деталей 5, 6 пропускают в течение определенного промежутка времени постоянный по величине электрический ток от стабилизированного источника 7 питания. При этом в зоне сварного соединения выделяется количество тепла, пропорциональное величине переходного сопротивления зоны. При наличии в зоне сварного соединения дефектов переходное сопротивление увеличивается и, соответственно, увеличивается количество выделившегося тепла. Выделившееся тепло вызывает возникновение термо-э.д.с. в термопаре, образованной соединяемыми деталями.
Замыкая контакты 2 и 8 переключателя, измеряют величину термо-э.д.с. при помощи, на10 пример, микровольтметра, и по ней судят о наличии дефектов в контролируемой зоне.
15 Электротермический способ дефектоскопии, заключающийся в том, что контролируемую зону нагревают, пропуская через нее в течение определенного времени постоянный по величине электрический ток, измеряют при
20 помощи термопары-датчика температуру ее нагрева и судят о наличии дефекта по отклонению этой температуры от температуры нагрева бездефектной зоны, отличающийся тем, что, с целью контроля зоны сварного соеди25,нения двух разных металлов, например контактных узлов радиодеталей, в качестве термопары-датчика используют термопару, образованную соедине чыми металлами, 263969
