Способ, устройство и система поддержания активности сессии доступа по стандарту 802.1х

Способ, устройство и система поддержания активности сессии доступа по стандарту 802.1х

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Изобретение относится к области связи, а точнее к способу, устройству и системе поддержания активности сессии доступа на основе протокола 802.1Х.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Стремительное развитие интернет-приложений и интеллектуальных терминалов обуславливает широкое применение Беспроводных локальных вычислительных сетей (WLAN). WLAN развертывают во многих общественных местах, таких как предприятия, школы, кафе и/или тому подобное. Web-доступ через WLAN стал одним из самых важных средств доступа абонента к сетевым ресурсам. Абонент может подключаться к интернету для осуществления такой деятельности, как бизнес в режиме онлайн или развлечения, в любом месте и в любое время при помощи различных оконечных устройств, таких как мобильный телефон, компьютер и/или тому подобное. В связи с постоянно растущим спросом со стороны населения на интернет-доступ через WLAN в любом месте и в любое время, правительство и операторы запускают проекты по сооружению публичных точек доступа и зон доступа WLAN. В некоторых городах широкого охвата WLAN-покрытия удается достичь в районах, в которые входят бизнес-центры, университеты и институты и тому подобное, что также способствует росту частоты обращений абонента терминала к WLAN, так что количество одновременно подключенных WLAN-терминалов быстро растет.

В настоящее время сетевой доступ, осуществляемый WLAN-абонентом, главным образом сводится к управлению в режимах, включающих режим 802.1Х, и через абонентскую опцию 60 по Протоколу динамической настройки конфигурации хост-машин (DHCP), проверку подлинности сети и тому подобное. Ни один из подобных режимов по своей исходной структуре не предусматривает варианта, при котором доступ к WLAN одновременно получает очень большое количество абонентов, и в этом случае у подобных режимов доступа проявляется общий недостаток, состоящий в неспособности вовремя отследить, не произошла ли у абонента онлайн-услуги ненормальная потеря связи с сетью, т.е. подобные режимы не обеспечивают механизма поддержания статуса абонента активным или актуальным. По различным причинам у абонента часто может происходить ненормальная потеря соединения, которая не сопровождается отправкой сообщения о потере соединения на устройство управления доступом. В случае зоны доступа WLAN со множеством абонентов, которые постоянно подключаются к WLAN и отключаются от WLAN, не объявляя об этом WLAN-устройству, бывает, что сетевому устройству на уровне управления WLAN приходится обслуживать постоянно растущее количество абонентов онлайн-услуг, вследствие чего сетевое устройство на уровне управления WLAN, в частности устройство проверки подлинности и управления абонентами (т.е. шлюз), может постепенно перегружаться, что ведет к потере ресурсов и определенным рискам в плане безопасности.

Использование 802.1Х + ЕАР для доступа абонентов к WLAN приобретает все большую популярность, особенно в качестве основного режима в ситуации доступа к WLAN для проверки подлинности без ведома абонента. Обычно абонент может подключаться, проходить проверку подлинности и получать адреса трех уровней при помощи таких связок: 802.1Х + Расширяемый протокол проверки подлинности (ЕАР) + Протокол динамической настройки конфигурации хост-машин, версия 4/Протокол динамической настройки конфигурации хост-машин версия 6 (DHCPv4/DHCPv6), 802.1Х + ЕАР + Статический интернет протокол (Статический IP) / Автоконфигурация адреса без сохранения состояния (SLAAC). Для протокола доступа между абонентом и узлом проверки подлинности /шлюзом не существует механизма контроля активности, вследствие чего при ошибке соединения или при ненормальной потере соединения абонентом узел проверки подлинности /шлюз не может вовремя распознать, что абонент отсоединился, что влияет на точность расчета оплаты абонента и потребление ресурсов памяти узла проверки подлинности /шлюза. Хотя узел проверки подлинности /шлюз может распознавать, произошла ли у абонента ненормальная потеря соединения с сетью, путем отслеживания соединения абонента при помощи таких вспомогательных средств, как одноадресный запрос по Протоколу разрешения адресов (ARP) или отслеживание холостого трафика абонента, такие способы не подходят для протокола доступа 802.1Х и могут потребовать дополнительной поддержки протокола, и в целом потребляют больше ресурсов, ухудшая рабочие характеристики узла проверки подлинности /шлюза.

Подводя итоги, можно сказать, что на предшествующем уровне техники не существует решения таких проблем, как потеря ресурсов узла проверки подлинности, риски безопасности и/или ошибки в расчетах оплаты, вызванные тем, что большое количество абонентов отключается от сети, не посылая сообщения о потере соединения.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Варианты осуществления данной заявки предоставляют способ, устройство и систему поддержания активности сессии доступа для подтверждения и поддержания статуса абонента онлайн-услуги, при помощи которых можно решить такие проблемы, как потеря ресурсов узла проверки подлинности, риски безопасности и/или ошибки в расчетах оплаты, вызванные тем, что большое количество абонентов отключается от сети, не посылая сообщения о потере соединения.

Согласно аспекту варианта осуществления данного изобретения, способ поддержания активности сессии доступа 802.1Х может включать:

пока клиент 802.1Х подсоединен к сети, отсылку клиенту 802.1Х узлом проверки подлинности для проверки подлинности доступа согласно периоду контроля активности узла проверки подлинности запроса контроля активности по Расширяемому протоколу аутентификации по ЛВС (EAPOL), чтобы определить, произошла ли у клиента 802.1Х ненормальная потеря соединения;

если в течение периода времени, заданного для узла проверки подлинности, узел проверки подлинности не получает ответа контроля активности, отправленного клиентом 802.1Х в ответ на EAPOL-запрос контроля активности, отправленный узлом проверки подлинности 802.1Х-клиенту, определение узлом проверки подлинности, что у клиента 802.1Х произошла ненормальная потеря соединения с сетью; в противном случае, если в течение периода времени, заданного для узла проверки подлинности, узел проверки подлинности получает ответ на запрос контроля активности, отправленный клиентом 802.1Х в ответ на EAPOL-запрос контроля активности, отправленный узлом проверки подлинности клиенту 802.1Х, определение узлом проверки подлинности, что клиент 802.1Х подсоединен к сети.

Способ может дополнительно включать:

пока клиент 802.1Х подсоединен к сети, отсылку клиентом 802.1Х узлу проверки подлинности, согласно периоду контроля активности клиента 802.1Х, EAPOL-запроса контроля активности, чтобы определить, находится ли узел проверки подлинности в ненормальном состоянии;

если в течение периода времени, заданного для клиента 802.1Х, клиент 802.1Х не получает ответа контроля активности, отправленного узлом проверки подлинности в ответ на EAPOL-запрос контроля активности, отправленный клиентом 802.1Х узлу проверки подлинности, определение клиентом 802.1Х, что узел проверки подлинности находится в ненормальном состоянии; в противном случае, если в течение периода времени, заданного для клиента 802.1Х, клиент 802.1Х получает ответ на запрос контроля активности, отправленный узлом проверки подлинности в ответ на EAPOL-запрос контроля активности, отправленный клиентом 802.1Х узлу проверки подлинности, определение, что узел проверки подлинности находится в нормальном состоянии.

Способ может дополнительно включать: перед отсылкой узлом проверки подлинности /клиентом 802.1Х EAPOL-запроса контроля активности по клиенту 802.1Х /узлу проверки подлинности

получение узлом проверки подлинности запроса на EAPOL-оповещение о запуске, отправленного клиентом 802.1Х, и отсылку клиенту 802.1Х EAPOL-EAP-сообщения о запросе идентификационных данных;

получение узлом проверки подлинности EAPOL-сообщения об ответе на запрос идентификационных данных, отправленного клиентом 802.1Х в ответ на EAPOL-сообщение о запросе идентификационных данных, упаковку сообщения о EAPOL-ответе на запрос идентификационных данных в запрос доступа, и отсылку запроса доступа на сервер проверки подлинности;

определение сервером проверки подлинности с клиентом 802.1Х через узел проверки подлинности режима проверки подлинности согласно запросу доступа, и проверку подлинности клиента 802.1Х согласно режиму проверки подлинности;

упаковку сервером проверки подлинности результата "проверка подлинности пройдена/ не пройдена" в сообщение "доступ открыт/ в доступе отказано", и отсылку сообщения "доступ открыт/ в доступе отказано" на узел проверки подлинности.

При проверке подлинности доступа клиента 802.1Х, если EAPOL-запрос на оповещение о запуске, отправленный клиентом 802.1Х, не включает рекомендованного периода контроля активности, клиент 802.1Х может упаковать рекомендованный период контроля активности в запрос на оповещение и отправить запрос на оповещение на узел проверки подлинности, с тем чтобы узел проверки подлинности мог определить период контроля активности узла проверки подлинности.

Узел проверки подлинности может приобретать атрибут авторизации для активации опции контроля активности в полученном сообщении "доступ открыт" путем разрешения полученного сообщения "доступ открыт" и, согласно атрибуту авторизации для активации опции контроля активности, активировать опцию контроля активности клиента 802.1Х, соответствующего определенным идентификационным данным или идентификатору домена управления услугой, с тем чтобы сессия доступа 802.1Х могла оставаться активной.

Узел проверки подлинности может определять период контроля активности узла проверки подлинности путем:

разрешения полученного EAPOL-запроса на оповещение о запуске или полученного запроса на оповещение и получения рекомендованного периода контроля активности в разрешенном сообщении;

разрешения полученного сообщения "доступ открыт" и получения санкционированного периода контроля активности в разрешенном сообщении "доступ открыт"; и

определения периода контроля активности узла проверки подлинности с использованием рекомендованного периода контроля активности и/или санкционированного периода контроля активности и/или локального периода контроля активности, локально настроенного в узле проверки подлинности.

Период контроля активности клиента 802.1Х может быть по умолчанию периодом контроля активности, локальным для клиента 802.1Х.

802.1Х-клиент может приобретать принудительный период контроля активности в ответе контроля активности, полученном клиентом 802.1Х, путем разрешения ответа контроля активности, полученного клиентом 802.1Х. Клиент 802.1Х может настраивать период контроля активности клиента 802.1Х в соответствии с принудительным периодом контроля активности.

Согласно другому аспекту варианта осуществления данного изобретения, система поддержания активности сессии доступа 802.1Х может включать клиент 802.1 и узел проверки подлинности для проверки подлинности доступа.

Узел проверки подлинности может иметь такую конфигурацию, чтобы: пока клиент 802.1Х подсоединен к сети, отправлять клиенту 802.1Х, согласно периоду контроля активности узла проверки подлинности, запрос контроля активности по Расширяемому протоколу аутентификации по ЛВС (EAPOL), чтобы определить, произошла ли у клиента 802.1Х ненормальная потеря соединения; если в течение периода времени, заданного для узла проверки подлинности, узел проверки подлинности не получает ответа контроля активности, отправленного клиентом 802.1Х в ответ на EAPOL-запрос контроля активности, отправленный узлом проверки подлинности клиенту 802.1Х, определять, что у клиента 802.1Х произошла ненормальная потеря соединения с сетью; в противном случае, если в течение периода времени, заданного для узла проверки подлинности, узел проверки подлинности получает ответ на запрос контроля активности, отправленный клиентом 802.1Х в ответ на EAPOL-запрос контроля активности, отправленный узлом проверки подлинности клиенту 802.1Х, определять, что клиент 802.1Х подсоединен к сети.

Клиент 802.1Х может быть сконфигурирован так, чтобы: пока клиент 802.1Х подсоединен к сети, отправлять узлу проверки подлинности, согласно периоду контроля активности клиента 802.1Х, EAPOL-запрос контроля активности, чтобы определить, находится ли узел проверки подлинности в ненормальном состоянии; если в течение периода времени, заданного для клиента 802.1Х, клиент 802.1Х не получает ответа контроля активности, отправленного узлом проверки подлинности в ответ на EAPOL-запрос контроля активности, отправленный клиентом 802.1Х на узел проверки подлинности, определение, что узел проверки подлинности находится в ненормальном состоянии; в противном случае, если в течение периода времени, заданного для клиента 802.1Х, клиент 802.1Х получает ответ на запрос контроля активности, отправленный узлом проверки подлинности в ответ на EAPOL-запрос контроля активности, отправленный клиентом 802.1Х на узел проверки подлинности, определение, что узел проверки подлинности находится в нормальном состоянии.

Система может дополнительно включать сервер проверки подлинности.

Узел проверки подлинности может дополнительно быть сконфигурирован так, чтобы: перед отправкой узлом проверки подлинности /клиентом 802.1Х EAPOL-запроса контроля активности клиента 802.1Х /узла проверки подлинности получать EAPOL-запрос на оповещение о запуске, отправленный клиентом 802.1Х, и отправлять клиенту 802.1Х EAPOL-EAP-сообщение о запросе идентификационных данных; получать EAPOL-EAP-сообщение об ответе на запрос идентификационных данных, отправленном клиентом 802.1Х в ответ на EAPOL-EAP-сообщение о запросе идентификационных данных, упаковывать EAPOL-EAP-сообщение об ответе на запрос идентификационных данных в запрос доступа и отправлять запрос доступа на сервер проверки подлинности.

Сервер проверки подлинности может быть сконфигурирован так, чтобы: определять режим проверки подлинности клиентом 802.1Х через узел проверки подлинности в соответствии с запросом доступа и проверять подлинность клиента 802.1Х согласно режиму проверки подлинности; упаковывать результат "проверка подлинности пройдена/не пройдена" в сообщение "доступ открыт/ в доступе отказано" и отправлять сообщение "доступ открыт/ в доступе отказано" на узел проверки подлинности.

Клиент 802.1Х может быть дополнительно сконфигурирован так, чтобы: при проверке подлинности доступа клиента 802.1Х, если EAPOL-запрос на оповещение о запуске, отправленный клиентом 802.1Х, не включает рекомендованного периода контроля активности, упаковывать рекомендованный период контроля активности в запрос на оповещение и отправлять запрос на оповещение на узел проверки подлинности, с тем чтобы узел проверки подлинности определял период контроля активности узла проверки подлинности.

Узел проверки подлинности может дополнительно быть сконфигурирован так, чтобы: получать атрибут авторизации для активации опции контроля активности в полученном сообщении "доступ открыт" путем разрешения полученного сообщения "доступ открыт" и, согласно атрибуту авторизации для активации опции контроля активности, активировать опцию контроля активности клиента 802.1Х, соответствующего определенным идентификационным данным или идентификатору домена управления услугой, с тем чтобы сессия доступа 802.1Х могла оставаться активной.

Узел проверки подлинности может дополнительно быть сконфигурирован так, чтобы: разрешать полученный EAPOL-запрос на оповещение о запуске или полученный запрос на оповещение и получать рекомендованный период контроля активности в разрешенном сообщении;

разрешать полученное сообщение "доступ открыт" и получать санкционированный период контроля активности в разрешенном сообщении "доступ открыт"; и

определять период контроля активности узла проверки подлинности с использованием рекомендованного периода контроля активности и/или санкционированного периода контроля активности и/или локального периода контроля активности, локально настроенного в узле проверки подлинности.

период контроля активности клиента 802.1Х может быть периодом контроля активности по умолчанию, локальным для клиента 802.1Х.

Клиент 802.1Х может дополнительно быть сконфигурирован так, чтобы: путем разрешения ответа контроля активности, полученного клиентом 802.1Х, получать принудительный период контроля активности в ответе на запрос контроля активности, полученном клиентом 802.1Х, и настраивать период контроля активности клиента 802.1Х в соответствии с принудительным периодом контроля активности.

Согласно аспекту варианта осуществления данного изобретения, узел проверки подлинности может включать:

модуль обмена сообщениями узла проверки подлинности, сконфигурированный так, чтобы: пока клиент 802.1Х подсоединен к сети, отправлять клиенту 802.1Х, согласно периоду контроля активности узла проверки подлинности, запрос контроля активности по Расширяемому протоколу аутентификации по ЛВС (EAPOL), чтобы определить, произошла ли у клиента 802.1Х ненормальная потеря соединения;

модуль определения статуса клиента, сконфигурированный так, чтобы: если в течение периода времени, заданного для узла проверки подлинности, узел проверки подлинности не получает ответа контроля активности, отправленного клиентом 802.1Х в ответ на EAPOL-запрос контроля активности, отправленный узлом проверки подлинности клиенту 802.1Х, определять, что у клиента 802.1Х произошла ненормальная потеря соединения с сетью; в противном случае, если в течение периода времени, заданного для узла проверки подлинности, узел проверки подлинности получает ответ на запрос контроля активности, отправленный клиентом 802.1Х в ответ на EAPOL-запрос контроля активности, отправленный узлом проверки подлинности клиенту 802.1Х, определять, что клиент 802.1Х подсоединен к сети.

Согласно аспекту варианта осуществления данного изобретения, клиент 802.1 может включать:

модуль обмена сообщениями клиента, сконфигурированный так, чтобы: пока клиент 802.1Х подсоединен к сети, отправлять на узел проверки подлинности, согласно периоду контроля активности клиента 802.1Х, запрос контроля активности по Расширяемому протоколу аутентификации по ЛВС (EAPOL), чтобы определить, находится ли узел проверки подлинности в ненормальном состоянии;

модуль определения статуса узла проверки подлинности, сконфигурированный так, чтобы: если в течение периода времени, заданного для клиента 802.1Х, клиент 802.1Х не получает ответа контроля активности, отправленного узлом проверки подлинности в ответ на EAPOL-запрос контроля активности, отправленный узлу проверки подлинности, определять, что узел проверки подлинности находится в ненормальном состоянии; в противном случае, если в течение периода времени, заданного для клиента 802.1Х, клиент 802.1Х получает ответ на запрос контроля активности, отправленный узлом проверки подлинности в ответ на EAPOL-запрос контроля активности, отправленный узлу проверки подлинности, определять, что узел проверки подлинности находится в нормальном состоянии.

По сравнению с предшествующим уровнем техники у варианта осуществления данного изобретения имеются следующие преимущества:

1) согласно варианту осуществления данного изобретения, благодаря осуществлению контроля активности клиента 802.1Х, узел проверки подлинности может вовремя распознавать, происходит ли у абонента ненормальная потеря соединения с сетью, вследствие чего повышается скорость использования ресурсов сети, в частности доступа к сети WLAN. Данное изобретение удобно в осуществлении, которое может быть гибким образом расширено.

2) благодаря варианту осуществления данного изобретения можно снизить риск ошибки во времени и расчете оплаты, а также помочь решению проблем безопасности, связанных с перегрузкой узла проверки подлинности, имеющего такую конфигурацию, чтобы проверять подлинность доступа.

3) благодаря варианту осуществления данного изобретения, путем осуществления контроля активности узла проверки подлинности, клиент 802.1Х может вовремя распознавать статус узла проверки подлинности и вовремя выбирать другой эффективный узел, если состояние узла проверки подлинности становится ненормальным, тем самым повышая качество обслуживания абонента.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

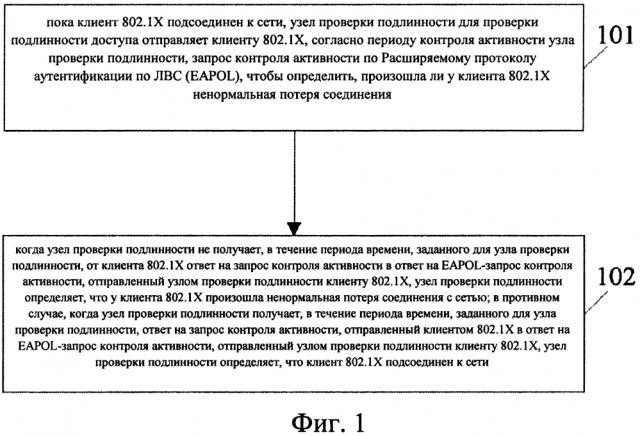

Фиг. 1 представляет собой блок-схему способа поддержания активности сессии доступа 802.1Х согласно варианту осуществления данного изобретения.

Фиг. 2 представляет собой структурную схему способа поддержания активности сессии доступа 802.1Х согласно варианту осуществления данного изобретения.

Фиг. 3 представляет собой схему системы поддержания активности сессии доступа 802.1Х согласно варианту осуществления данного изобретения.

Фиг. 4 представляет собой топологическую схему системы поддержания активности сессии доступа 802.1Х согласно первому варианту осуществления данного изобретения.

Фиг. 5 представляет собой структурную схему способа поддержания активности сессии доступа 802.1Х согласно первому варианту осуществления данного изобретения.

Фиг. 6 представляет собой схему расширенного сообщения о запуск-оповещении согласно варианту осуществления данного изобретения.

Фиг. 7 представляет собой схему EAPOL-запроса контроля активности согласно варианту осуществления данного изобретения.

Фиг. 8 представляет собой топологическую схему системы поддержания активности сессии доступа 802.1Х согласно второму варианту осуществления данного изобретения.

Фиг. 9 представляет собой структурную схему способа поддержания активности сессии доступа 802.1Х согласно второму варианту осуществления данного изобретения.

Фиг. 10 представляет собой топологическую схему системы поддержания активности сессии доступа 802.1Х согласно третьему варианту осуществления данного изобретения.

Фиг. 11 представляет собой структурную схему способа поддержания активности сессии доступа 802.1Х согласно третьему варианту осуществления данного изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

Далее варианты осуществления данного изобретения подробно описываются со ссылкой на графические материалы. Следует отметить, что варианты осуществления, описанные ниже, использованы только для описания и пояснения изобретения, а не ограничения изобретения.

Согласно варианту осуществления данного изобретения, при условии, что в существующей WLAN устройством, непосредственно осуществляющим обмен сообщениями с клиентом по стандарту 802.1Х, может быть узел проверки подлинности 802.1Х, и процесс проверки подлинности может быть запущен сообщением по Расширяемому протоколу аутентификации по ЛВС (EAPOL), EAPOL-сообщение можно расширить, применив двунаправленный механизм контроля активности между клиентом и узлом проверки подлинности. Подобный механизм также может применяться для проверки подлинности доступа абонента клиентом 802.1Х в проводной сети. EAPOL может относиться к ЕАР, работающему в локальной вычислительной сети, т.е. к протоколу 802.1Х.

Фиг. 1 представляет собой блок-схему способа поддержания активности сессии доступа 802.1Х согласно варианту осуществления данного изобретения. Как показано на Фиг. 1, способ может включать следующие этапы.

На этапе 101, пока клиент 802.1Х подсоединен к сети, узел проверки подлинности для проверки подлинности доступа посылает, согласно периоду контроля активности узла проверки подлинности, клиенту 802.1Х запрос контроля активности по Расширяемому протоколу аутентификации по ЛВС (EAPOL), чтобы определить, произошла ли у клиента 802.1Х ненормальная потеря соединения.

На этапе 102, если в течение периода времени, заданного для узла проверки подлинности, узел проверки подлинности не получает ответа контроля активности, отправленного клиентом 802.1Х в ответ на EAPOL-запрос контроля активности, отправленный узлом проверки подлинности клиенту 802.1Х, узел проверки подлинности определяет, что у клиента 802.1Х произошла ненормальная потеря соединения с сетью; в противном случае, если в течение периода времени, заданного для узла проверки подлинности, узел проверки подлинности получает ответ на запрос контроля активности, отправленный клиентом 802.1Х в ответ на EAPOL-запрос контроля активности, отправленный узлом проверки подлинности клиенту 802.1Х, узел проверки подлинности определяет, что клиент 802.1Х подсоединен к сети.

Кроме этапов 101 и 102, способ может дополнительно включать следующие этапы. Пока клиент 802.1Х подсоединен к сети, клиент 802.1Х может отправлять, согласно периоду контроля активности клиента 802.1Х, узлу проверки подлинности EAPOL-запрос контроля активности, чтобы определить, находится ли узел проверки подлинности в ненормальном состоянии. Если в течение периода времени, заданного для клиента 802.1Х, клиент 802.1Х не получает ответа контроля активности, отправленного узлом проверки подлинности в ответ на EAPOL-запрос контроля активности, отправленный клиентом 802.1Х на узел проверки подлинности, клиент 802.1Х может определить, что узел проверки подлинности находится в ненормальном состоянии. Если в течение периода времени, заданного для клиента 802.1Х, 802.1Х-клиент получает ответ на запрос контроля активности, отправленный узлом проверки подлинности в ответ на EAPOL-запрос контроля активности, отправленный клиентом 802.1Х на узел проверки подлинности, 802.1Х-клиент может определить, что узел проверки подлинности находится в нормальном состоянии.

То есть между клиентом 802.1Х и узлом проверки подлинности можно установить такой механизм контроля активности, чтобы любая из взаимодействующих сторон сессии по протоколу 802.1Х могла эффективно и вовремя распознавать, является ли состояние второй стороны ненормальным. Например, на этапе 101 и 102 узел проверки подлинности может при помощи механизма контроля активности распознать, что у клиента 802.1Х произошла ненормальная потеря соединения.

Фиг. 2 представляет собой структурную схему способа поддержания активности сессии доступа 802.1Х согласно варианту осуществления данного изобретения. Как показано на Фиг. 2, способ может включать следующие этапы.

На этапе 1 802.1Х пункт STA может отправлять на узел проверки подлинности EAPOL-запрос на оповещение о запуске для проверки подлинности доступа. Расширенная опция Тег, Длина, Значение (TLV) EAPOL-сообщения оповещения о запуске может включать информацию об идентификаторе контроля активности и рекомендованном периоде контроля активности. Формат расширенной TLV-опции таков, как показано на Фиг. 6, где "Reserved" может означать зарезервированное поле, которому по умолчанию присвоено значение "0"; "IsEnable" может быть меткой включения контроля активности, причем "0" означает отключенное состояние, а "1" включенное состояние; "Period" может быть рекомендованным периодом контроля активности, причем значение "0" для "Period" - это недопустимый период, значение "65535" для "Period" - это отключенный контроль активности, а любое другое значение является действующим значением.

На этапе 2 узел проверки подлинности может сохранять информацию о рекомендованном периоде контроля активности, рекомендованном STA, и может отправлять EAPOL-EAP-сообщение о запросе идентификационных данных на STA, запрашивая информацию проверки подлинности. После получения EAPOL-EAP-сообщения о запросе идентификационных данных STA может обратно направлять узлу проверки подлинности EAPOL-EAP-сообщение об ответе на запрос идентификационных данных.

На этапе 3 узел проверки подлинности может включать EAPOL-EAP-сообщение об ответе на запрос идентификационных данных в сообщение о запросе доступа и отправлять сообщение о запросе доступа на сервер проверки подлинности, т.е. на сервер Проверки подлинности, Авторизации, Ведения учета (ААА-сервер).

На этапе 4 AAA-сервер может согласовывать режим проверки подлинности с STA через узел проверки подлинности и проверять подлинность STA. Результат проверки подлинности может быть отправлен на узел проверки подлинности при помощи сообщения об ЕАР-успехе или ЕАР-неудаче.

Сообщение об ЕАР-успехе или ЕАР-неудаче может быть упаковано в сообщение "доступ открыт/ в доступе отказано" и отправлено на узел проверки подлинности.

Протокол ЕАР-проверки подлинности между STA и AAA-сервером может включать ЕАР-РЕАР, EAP-SIM, ЕАР-АКА, EAP-TLS и EAP-TTLS.

Протокол проверки подлинности между узлом проверки подлинности и AAA-сервером может включать протокол RADIUS, протокол DIAMETER и/или тому подобное.

На этапе 5 узел проверки подлинности может исчерпывающим образом определять период контроля активности узла проверки подлинности для STA в соответствии с рекомендованным периодом контроля активности, рекомендованным STA, локальный период контроля активности, настроенный локально в узле проверки подлинности, и/или санкционированный период контроля активности, который AAA-сервер санкционирует для STA.

По умолчании санкционированный период контроля активности, отправленный AAA-сервером, может иметь наивысший приоритет. Локальный период контроля активности, настроенный локально в узле проверки подлинности, может иметь второй приоритет. Рекомендованный период контроля активности, рекомендованный STA, может иметь самый низкий приоритет. Такой порядок приоритетов может настраиваться в соответствии с заданной стратегией.

То есть во время операции по контролю активности/обновлению статуса, осуществляемой узлом проверки подлинности по отношению к клиенту 802.1Х, трем сторонам модели проверки подлинности 802.1Х (т.е. клиенту 802.1Х, узлу проверки подлинности и серверу проверки подлинности) может быть разрешено принимать участие в согласовании периода контроля активности для сессии по протоколу 802.1Х. В конечном итоге, узел проверки подлинности может определять эффективный период контроля активности узла проверки подлинности в соответствии с заданной стратегией выбора. Контроль активности может осуществляться по отношению к сессии по протоколу 802.1Х в соответствии с определенным периодом контроля активности узла проверки подлинности. С разрешения трех сторон 802.1Х-модели проверки подлинности узлу проверки подлинности может быть позволено динамическим образом настраивать период контроля активности для 802.1Х-сессии в соответствии с такими обстоятельствами, как нагрузка на узел проверки подлинности или тому подобное.

На этапе 6 узел проверки подлинности может отправлять на STA, согласно периоду контроля активности узла проверки подлинности для STA, Eapol-запрос контроля активности. После получения такого сообщения STA может обратно направлять ответ на запрос контроля активности.

EAPOL-запрос контроля активности и ответ на запрос контроля активности могут собирательно называться EAPOL-сообщением контроля активности, включающим следующие поля, где

"Версией протокола" может быть версия протокола (EAPOL), которая может занимать длину 1 байт, или длину 3 в номерах более поздних выпусков;

"Типом пакета" может быть тип EAPOL-сообщения, который согласно рекомендации должен быть 0xf для EAPOL-сообщения о поддержании активности, которое может занимать длину 1 байт;

"Длиной тела пакета" может быть длина сообщения, которая может занимать длину 2 байта;

"Типом сообщения" может быть тип EAPOL-сообщения о поддержании активности, который может занимать длину 1 байт, причем "0" означает эхо-запрос EAPOL-запроса контроля активности, а "1" означает эхо-ответ ответа контроля активности;

"Флаг вынужденности" может занимать 1 байт, указывая, вынужден ли противоположный пункт менять период контроля активности противоположного пункта на эффективный период контроля активности, рекомендованный локальным пунктом. По умолчанию противоположный пункт не вынужден этого делать.

"Периодом контроля" может быть период контроля активности, который может занимать длину 2 байта, причем "0" означает недопустимый период, "65535" означает отключенный контроль активности, или любое другое значение в качестве эффективного значения при рекомендованном значении 180 секунд;

"Порядковым номером" может быть порядковый номер, который может занимать длину 4 байта, обозначающий группу EAPOL-запроса и ответа контроля активности с произвольным исходным значением. Когда EAPOL-запрос контроля активности повторно отсылается из-за истечения срока ожидания ответа, его порядковый номер может оставаться прежним. Когда отсылается новый EAPOL-запрос контроля активности, его порядковый номер может последовательно увеличиваться.

В процессе, EAPOL-оповещение о запуске может не отправлять на узел проверки подлинности такой информации, как информация о том, включен ли контроль активности для STA, и/или о рекомендованном периоде контроля активности. При проверке подлинности STA может отдельно отправлять узлу проверки подлинности EAPOL-запрос на оповещение, включающий такую информацию, пока узел проверки подлинности вовремя получает данные о том, включен ли контроль активности для STA, и о рекомендованном периоде контроля активности, до проверки подлинности STA. То есть во время проверки подлинности доступа клиента 802.1Х клиент 802.1Х может включать соответствующую расширенную опцию в EAPOL-оповещение о запуске или в EAPOL-запрос на оповещение, сообщая узлу проверки подлинности такую информацию, как рекомендованный период контроля активности, рекомендованный клиентом 802.1Х. Если клиент 802.1Х успешно проходит проверку подлинности, сервер проверки подлинности может передавать такую информацию, как санкционированный период контроля активности, санкционированный сервером проверки подлинности, на узел проверки подлинности в сообщении "доступ открыт" с использованием расширенного атрибута авторизации. Узел проверки подлинности может существовать для локального периода контроля активности, локально настроенного для абонента определенного управляющего домена или с определенными идентификационными данными. После получения сообщения "доступ открыт", отправленного сервером проверки подлинности, узел проверки подлинности может выбирать из таких периодов контроля активности в соответствии с локально заданной стратегией выбора период контроля активности в качестве периода контроля активности узла проверки подлинности, и может запускать обмен сообщениями для поддержания активности сессии по протоколу 802.1Х.

Этапы по осуществлению контроля активности могут выполняться узлом проверки подлинности по отношению к STA. STA также может выполнять контроль активности по отношению к узлу проверки подлинности, что может быть рекомендованной опцией, отключенной в общем случае. Узел проверки подлинности может быть обязанным отвечать на EAPOL-запрос контроля активности от STA. STA может инициировать EAPOL-запрос контроля активности, обращенный к узлу проверки подлинности, используя клиентский период контроля активности по умолчанию, и получать новый принудительный период контроля активности в ответе контроля активности, отправленном узлом проверки подлинности. То есть при контроле активности, осуществляемом по отношению к узлу проверки подлинности клиентом 802.1Х, узлу проверки подлинности может быть позволено рекомендовать или навязывать клиенту 802.1Х настройку периода контроля активности клиента 802.1Х в соответствии с результатом согласования между тремя сторонами модели проверки подлинности 802.1Х. Принудительный период контроля активности, используемый в качестве периода контроля активности клиента, может быть отправлен клиенту 802.1Х в ответе контроля активности.

Можно видеть, что после успешной проверки подлинности доступа клиента 802.1Х клиент 802.1Х и/или узел проверки подлинности может отправлять устройству противоположного пункта сессии по протоколу 802.1Х EAPOL-запрос контроля активности; устройство противоположного пункта сессии по протоколу 802.1Х может отвечать ответом контроля активности. Тот же процесс может быть повторен в определенный период контроля активности клиента и/или узла проверки подлинности. Такой механизм контроля активности может быть двусторонним и может быть активирован или деактивирован в одном направлении. Например, может быть активирован только режим контроля активности/статус-обновления, выполняемый узлом проверки подлинности по отношению к клиенту 802.1Х, т.е. узел проверки подлинности может отправлять EAPOL-запрос контроля активности, а соответствующий клиент 802.1Х может отвечать ответом контроля активности.

Активация или деактивация механизма контроля активно
