тю нтно T >,: «< 4тбл и отГ:.н pit.

263998

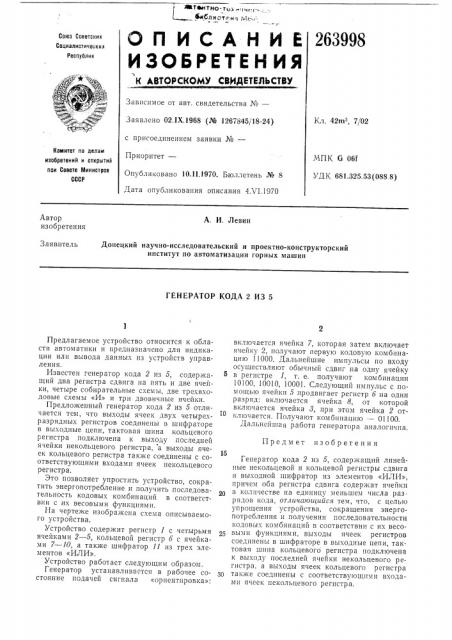

ОП ИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕУЕЛЬС1ВУ

Союз Советских

Социалистических

Республик ф(ф

Зависимое от авт. свидетельства №вЂ”

K. . 42m3, 7 02

Заявлено 02.1Х.1968 (№ 1267845/18-24) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 10.11.1970. Бюллетень № 8

Дата опубликования описания 4Х1.1970

Комитет по делам изобретений и открытий пои Совете Министрое

СССР

МПК G 06f

УД К 681. 325. 53 (088. 8) А. И. Левин

Автор изобретения

Донецкий научно-исследовательский и проектно-конструкторский институт по автоматизации горных машин

Заявитель

ГЕНЕРАТОР КОДА 2 ИЗ 5

Предмет изобретения

Предлагаемое устройство относится к области автоматики н предназначено для индикации или вывода данных нз устройств управления.

Известен генератор кода 2 из 5, содержащий два регистра сдвига на пять и две ячейки, четыре собирательные схемы, две трехвходовые схемы «И» и три двовичные ячейки.

Предложенный генератор кода 2 из 5 отличается тем, что выходы ячеек двух четырехразрядных регистров соединены в шифраторе в выходные цепи, тактовая шина кольцевого регистра подключена к выходу последней ячейки некольцевого регистра, а выходы ячеек кольцевого регистра также соединены с соответствующими входами ячеек некольцевого регистра.

Это позволяет упростить устройство, сократить энергопотребление и получить последовательность кодовых комбинаций в соответствии с их весовыми функциями.

На чертеже изобра>кена схема описываемого устройства.

Устройство содержит регистр 1 с четырьмя ячейками 2 — 5, кольцевой регистр б с ячейками 7 — 10, а также шифратор 11 из трех элементов «ИЛИ», Устройство работает следующим образом.

Генератор устанавливается в рабочее состояние подачей сигнала «ориентнровка»: включается ячейка 7, которая затем включает ячейку 2, получают первую кодовую комбинацию 11000. Дальнейшие импульсы по входу осуществляют обычный сдвиг на одну ячейку

5 в регистре 1, т. е. получают комбинации

10100, 10010, 10001. Следующий импульс с помощью ячейки 5 продвигает регистр 6 на один разряд: включается ячейка 8, от которой включается ячейка >, при этом ячейка 2 отключается. Получают комбпнацшо — 01100.

Дальнейшая работа генератора аналогична, 15

Генератор кода 2 из 5, содержащий линейные некольцевой и кольцевой регистры сдвига и выходной шифратор из элементов «ИЛИ», причем ооа регистра сдвига содержат ячейки в количестве на единицу меньшем числа раз. рядов кода, отличающийся тем, что, с целью упрощения устройства, сокращения энергопотребления и получения последовательности кодовых комбинаций в соответствии с их весовымн функциями, выходы ячеек регистров соединены в шифраторе в выходные цепи, тактовая шина кольцевого регистра подключена к выходу последней ячейки некольцевого регистра, а выходы ячеек кольцевого регистра

Зп также соединены с соответствующими входами ячеек некольцевого регистра.

263998

Составитель Л. В. Вейц

Редактор Е. В. Семанова Техред А. А. Камышиикова Корректор Л. А, Царькова

Заказ 2448 Тираж 500 11одп и си о

ЦНИИПИ Комитета по делам изобретений и открытий при Совете 51ииистров СССР

Москва, )К-35, Раушская наб., д, 4/5

Загорская типография
