Реферат

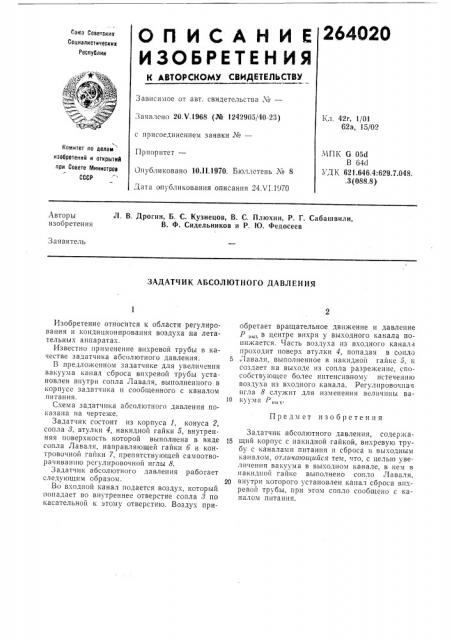

q q g p q g z 26WO2O

И ЗО БРЕТ Е H Nfl

Союз Советских

Социалистических

Реслублии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 20. т/.1968 (№ 1242905/40-23) с присоединением заявки №вЂ”

Приоритет— дпубликовано 10.11.1970. Бюллетень ¹ 8

3,ата оп>бликования описания 24Л11.1970

1хл, 42r, 1/01

62а, 15/02

Комитет по делам изобретений и открытиЯ ори Совете Министров

СССР, 1ПК G 05d

В 64d

УД К 621.646.4:629.7.048..3 (088.8) Л. В. Дрогни, Б. С. Кузнецов, В. С. Плюхин, P Г. Сабашвили, В. Ф. Сидельников и P. Ю. Федосеев

Авторы изобретения

Заявитель

ЗАДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ

Предмет изобретения

Изобретение относится к области регулирования и кондициопировапия воздуха на летательных аппаратах.

Известно применение вихревой трубы в качестве задатчика абсолютного давления.

В предложенном задатчпке для увеличения вакуума канал сброса вихревой трубы установлен внутри сопла Лаваля, выполненного в корпусе задатчика и сообщенного с каналом питания.

Схегяа задатчика абсолютного давления показана «а чертеже.

Задатчик состоит из корпуса 1, конуса 2, сопла 8, втулки 4, накидной гайки 5, внутрен. няя поверхность которой выполнена в виде сопла Лаваля, направляющей гайки б и контровочной гайки 7, ттрепятствующей самоотворачивашпо регулировочной иглы 8.

Задатчик абсолютного давления работает следующим образом.

Во входной канал подается воздух, который попадает во внутреннее отверстие сопла 3 по касательной к этому отверстию. Воздух приобретает вращательное движение и давление

Р „„, в центре вихря у выходного канала понижается. Часть воздуха из входного канала проходит поверх втулки 4, попадая в сопло

5 Лаваля, выполненное в накидной гайке 5, и создает на выходе пз сопла разрежение, способствующее более интенсивному истечешпо воздуха из входного канала. Регулпровочная игла 8 служит для изменения величины ваI O K) ) м а Р „,, „.

Задатчик абсозпотного давления, содержа15 щий корпус с накидной гайкой, вихревую трубу с каналами питания и сброса и выходным каналом, от гичаюигийся тем, что, с целью увеличения вакуума в выходном канале, в нем в накидпой гайке выполнено сопло Лаваля, 2р внутри которого установлен канал сброса вихревой трубы, прп этом сопло сообщено с каналом питания, 264020

Составители Н. Макаренко

Текред T. П. Курилко Корректор А. С Колабин

Редактор Н. С. Коган

Загорская типография

Заказ 2450 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Ж-35, Раушская иао., д. 4/5
