Система введения катализаторов и/или добавок в установку крекинга с псевдоожиженным катализатором и способы их создания и применения

Система введения катализаторов и/или добавок в установку крекинга с псевдоожиженным катализатором и способы их создания и применения

Иллюстрации

Показать все

Реферат

Настоящая заявка испрашивает приоритет и преимущество даты подачи предварительной заявки США №61/548,529, поданной 18 октября 2011 г., раскрытие которой настоящим включено в описание посредством ссылки.

Область техники, к которой относится изобретение

Настоящее изобретение относится к оборудованию, используемому в операциях крекинга с псевдоожиженным катализатором (FCC) и, более конкретно, к системам и способам введения катализатора и/или добавок в установки, используемые для проведения операций FCC, и контроля давления внутри установок.

Уровень техники

Установки FCC, а также системы и способы введения катализатора и/или добавок в установки, используемые для проведения операций FCC, известны. Смотрите, например, международную публикацию № WO 2005/095549, переуступленную W.R. Grace & Co.-Conn. (здесь далее “WO 2005/095549”).

Как обсуждалось в WO 2005/095549, во время раскрытых операций FCC пылеуловитель и загрузочную камеру загрузчика подвергают воздействию давления, чтобы переместить один или более катализаторов и/или добавок через загрузчик. Во время одного или более этапов, используемых для перемещения катализаторов и/или добавок через загрузчик в установки FCC, может возникать множество проблем систем и процессов.

Продолжаются усилия по определению путей контроля систем и параметров процесса, чтобы обнаруживать потенциальные проблемы во время работы загрузчика, используемого в операциях FCC.

Раскрытие изобретения

Настоящее изобретение направлено на системы введения катализатора и/или добавок в установку крекинга с псевдоожиженным катализатором и контроля давления внутри систем посредством по меньшей мере одного компонента дифференциального манометра, расположенного внутри пылеуловителя системы. Раскрытые системы и способы позволяют контролировать давление в системе внутри пылеуловителя и/или загрузочной камеры системы, так чтобы идентифицировать потенциальные проблемы внутри системы во время одного или более этапов, используемых для перемещения катализаторов и/или добавок через загрузчик и в установки FCC.

В одном иллюстрированном варианте осуществления система введения одного или более катализаторов и/или добавок в установку крекинга с псевдоожиженным катализатором содержит пылеуловитель, сообщающийся по текучей среде с по меньшей мере одним бункером для хранения материалов, в котором хранятся один или более катализаторов и/или добавок; средство создания вакуума, сообщающееся по текучей среде с пылеуловителем, так что средство создания вакуума создает внутри пылеуловителя вакуум, который вытягивает один или более катализаторов и/или добавок в пылеуловитель; фильтр, расположенный внутри пылеуловителя и выполненный с возможностью фильтрации текучей среды, выходящей из пылеуловителя в ответ на вакуум, создаваемый средством создания вакуума; загрузочную камеру, сообщающуюся по текучей среде с пылеуловителем для приема одного или более катализаторов и/или добавок из пылеуловителя, причем загрузочная камера сообщается по текучей среде с установкой крекинга с псевдоожиженным катализатором и источником сжатого воздуха так, чтобы один или более катализаторов и/или добавок переносились в установку крекинга с псевдоожиженным катализатором; и по меньшей мере один дифференциальный манометр, имеющий компонент дифференциального манометра, расположенный внутри пылеуловителя.

Настоящее изобретение дополнительно направлено на способ контроля давления внутри системы введения катализатора и/или добавок в установку крекинга с псевдоожиженным катализатором. В одном из примеров варианта осуществления способ контроля давления внутри системы введения катализатора и/или добавок в установку крекинга с псевдоожиженным катализатором включает контроль первого перепада давления на фильтре, расположенном внутри пылеуловителя и выполненном с возможностью фильтрации текучей среды (то есть воздуха), выходящей из пылеуловителя в ответ на вакуум, созданный средством создания вакуума, когда система находится в режиме вакуума; контроль первого перепада давления на указанном фильтре, когда система находится в режиме приложения давления к загрузочной камере; контроль первого перепада давления на указанном фильтре, когда система находится в дежурном режиме; и подачу одного или более сигналов, выбранных из числа следующих: (i) первый сигнал, если первый перепад давлений равен или превышает пороговое значение первого перепада давлений во время режима вакуума, (ii) второй сигнал, если первый перепад давления изменяет первое значение изменения давления во время режима приложения давления к загрузочной камере, и (iii) третий сигнал, если первый перепад давления изменяет первое значение изменения давления во время дежурного режима.

Эти и другие признаки и преимущества настоящего изобретения станут очевидными после рассмотрения последующего подробного описания раскрытых вариантов осуществления и приложенной формулы изобретения.

Краткое описание чертежей

Настоящее изобретение дополнительно описывается со ссылкой на приложенные чертежи, на которых:

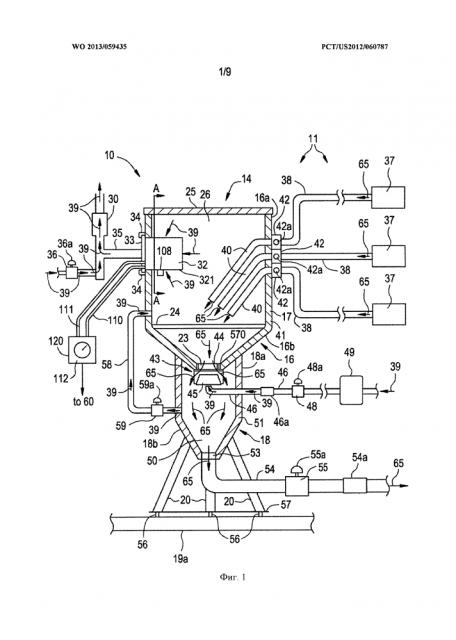

фиг. 1 - схематический вид сбоку иллюстративной системы введения катализатора и/или добавок в установку FCC, показывающий (i) вид в продольном поперечном сечении пылеуловителя и загрузочной камеры иллюстративной системы в сочетании с (ii) системой дифференциального манометра для использования вместе с ней;

фиг. 2 - вид в поперечном сечении фильтра и иллюстративное использование вместе с ним компонента измерения перепада давления, если смотреть вдоль линии А-А, показанной на фиг. 1;

фиг. 3 - вид сбоку иллюстративной системы, показанной на фиг. 1, расположенной внутри иллюстративного шкафа;

фиг. 4 - вид сбоку примерной системы, показанной на фиг. 1 и 3, в перспективе, повернутой приблизительно на 180° относительно перспективы, показанной на фиг. 3;

фиг. 5 - увеличенный вид области, обозначенной “А” на фиг. 4;

фиг. 6 - схематичный вид сбоку другой иллюстративной системы введения катализатора и/или добавок в установку FCC, показывающий (i) вид в продольном сечении пылеуловителя и загрузочной камеры иллюстративной системы в сочетании с (ii) системой дифференциального манометра, содержащей иллюстративный компонент измерения дифференциального давления (разности давления), расположенный внутри пылеуловителя, и другой иллюстративный компонент измерения дифференциального давления, расположенный внутри шланга, выходящего из пылеуловителя;

фиг. 7 - иллюстративная система, показанная на фиг. 1, когда иллюстративная система находится в режиме вакуума;

фиг. 8 - иллюстративная система, показанная на фиг. 1, когда иллюстративная система находится в режиме приложения давления к загрузочной камере; и

фиг. 9 - иллюстративная система, показанная на фиг. 1, когда иллюстративная система находится в дежурном режиме.

Осуществление изобретения

Настоящее изобретение относится к системам для (i) введения катализатора и/или добавок в установку крекинга с псевдоожиженным катализатором и (ii) контроля давления внутри системы посредством по меньшей мере одного дифференциального манометра, расположенного внутри пылеуловителя системы. Иллюстративная система для (i) введения катализатора и/или добавок в установку крекинга с псевдоожиженным катализатором и (ii) контроля давления внутри системы посредством по меньшей мере одного дифференциального манометра, расположенного внутри пылеуловителя системы, показана на фиг. 1.

Как показано на фиг. 1, иллюстративная система 10 загрузки является частью иллюстративной полной системы 11 для хранения и загрузки катализатора и/или добавок. Полная система 11 содержит систему 10 загрузки и один или более бункеров 37 для хранения материалов. Система 10 загрузки содержит блок 14 загрузки, содержащий пылеуловитель 16 и соединяющуюся с ним загрузочную камеру 18. Система 10 загрузки, как подробно обсуждается ниже, создает вакуум, который вытягивает катализатор и/или добавки из одного или более бункеров 37 для хранения материалов в пылеуловитель 16, которые затем падают на дно пылеуловителя 16 и в загрузочную камеру 18. Загрузочная камера 18 затем подвергается приложению давления и катализатор и/или добавки вводятся в регенератор установки FCC (не показан) в ответ на один или более системных параметров, например давление внутри загрузочной камеры 18.

Блок 14 загрузки может располагаться внутри шкафа 19, как показано на фиг. 3-4. (Шкаф 19 для ясности показан на чертежах с удаленными боковыми панелями.) Блок 14 загрузки обычно поддерживается множеством опор 20, присоединенных к загрузочной камере 18. Шкаф 19 является необязательным и может быть выполнен с возможностью размещения в нем системы введения с конкретной конфигурацией и размерами. Как правило, боковые панели шкафа являются съемными (и/или выполняются в виде дверей, которые легко открываются), и, по существу, полная длина и ширина места вокруг шкафа должны предоставлять оператору или ремонтнику полный доступ к системе. Альтернативно, закрываемые створки могут размещаться в стенах, которые более основательно крепятся к основанию системы, со створками, используемыми для доступа к относительно малым компонентам системы.

Шкаф 19 служит для защиты системы 10 загрузки от элементов среды, способных вызвать повреждение, например заводская пыль, дождь, прямой солнечный свет, а также уменьшает запыленность, создаваемую движением катализатора по мере того, как он втягивается и затем вводится системой 10 загрузки. Шкаф 19 может также накапливать любые частицы катализатора, которые могут просыпаться или просачиваться из порванных или поврежденных шлангов, транспортирующих катализатор в систему 10 загрузки и через нее, а также накапливать любые летучие выбросы из содержащегося в нем оборудования.

Шкаф 19 может также быть выполнен достаточно большим, чтобы в нем поместился оператор или ремонтник. Шкаф 19 также “объединяет” полную систему 11, облегчая, таким образом, транспортирование и установку полной системы 11. Действительно, шкаф 19 может быть выполнен так, чтобы служить транспортным контейнером в дополнение к его функции защитного кожуха.

Как показано на фиг. 1, пылеуловитель 16 содержит боковую стенку 17. Боковая стенка 17 имеет соответствующую прочность и толщину, чтобы выдерживать присутствие вакуума внутри пылеуловителя 16. Поперечное сечение и общая форма пылеуловителя 16 могут варьироваться. У пылеуловителя 16, показанного на чертежах, имеется, по существу, цилиндрический верхний участок 16а и, по существу, конический нижний участок 16b, который примыкает к верхнему участку 16а. Отверстие 23 сформировано в центре нижнего участка 16b (см. фиг. 1). Сито 24 располагается поперек нижнего участка 16b. В других вариантах осуществления поперечное сечение верхнего участка 16а и нижнего участка 16b может быть квадратным или прямоугольным и общая форма может иметь вид квадратной или прямоугольной колонны. (Термины, указывающие направление, такие как “верхний”, “нижний” и т.д., используются здесь со ссылкой на ориентацию компонентов, показанную на фиг. 1. Эти термины используются только для примера, и не предназначены ограничивать объем приложенной формулы изобретения.)

Пылеуловитель 16 также содержит крышку 25, которая подогнана под верхний край боковой стенки 17. Между крышкой 25 и боковой стенкой 17 помещается прокладка, чтобы сформировать между ними, по существу, воздухонепроницаемое уплотнение. Боковая стенка 17 и крышка 25 определяют внутренний объем 26 внутри пылеуловителя 16, как показано на фиг. 1. Пылеуловитель 16 также содержит соответствующий фильтр 32, как показано на фиг. 1. Фильтр 32 может быть, например, фильтром модели Е376094 MACTIFL^TM.

Фильтр 32 обычно устанавливается внутри верхнего участка 16а пылеуловителя 16. Боковая стенка обычно содержит люк 33 для обеспечения доступа к внутренности верхнего участка 16а (и фильтру 32), как показано на фиг. 1. Люк 33 обычно крепится к боковой стенке 17 пылеуловителя 16, используя скобы 34, которые позволяют снимать люк 33 с минимальными затратами времени и сил, облегчая, таким образом, замену фильтра 32 с минимумом затрат времени и сил. Альтернативные варианты осуществления системы 10 загрузки могут быть снабжены более чем одним фильтром 32.

Система 10 загрузки дополнительно содержит по меньшей мере один дифференциальный манометр 120, содержащий внутренний напорный штуцер 108, расположенный внутри пылеуловителя 16. В иллюстративной системе 10 загрузки внутренний напорный штуцер 108 находится в положении, ближайшем к наружной поверхности 321 фильтра 32 или на ней. Дифференциальный манометр 120 системы 10 загрузки дополнительно содержит трубопровод 110, соединяющий внутренний напорный штуцер 108 с манометром 112, внешний напорный штуцер 109, расположенный внутри фильтра 32 (смотрите фиг. 2) (то есть для измерения падения давления на фильтре 32), и трубопровод 111, соединяющий внешний напорный штуцер с манометром 112. Как показано на фиг. 1, дифференциальный манометр 120 может электрически соединяться с управляющим устройством 60 (показан на фиг. 3), как дополнительно обсуждается ниже.

На фиг. 2 показан вид в поперечном сечении фильтра 32, если смотреть вдоль линии А-А, показанной на фиг. 1. Как видно на фиг. 2, внутренний напорный штуцер 108 может располагаться проксимально или на наружной поверхности 321 фильтра 32, в то время как внешний напорный штуцер 109 может помещаться в месте внутри фильтра 32, например вдоль самой близкой к центру поверхности 322 фильтра 32. Фильтр 32 дополнительно содержит материал 333 фильтрации, расположенный между внутренней поверхностью 325 внешней стенки и наружной поверхностью 326 внутренней стенки. Как видно на фиг. 2, внутренний напорный штуцер 108 и внешний напорный штуцер 109 располагаются так, чтобы измерять падение давления на фильтре 32.

Следует понимать, что места расположения внутреннего напорного штуцера 108 и внешнего напорного штуцера 109 внутри системы 10 загрузки являются одним из примеров соответствующих мест расположения внутреннего напорного штуцера 108 и внешнего напорного штуцера 109 внутри заданной системы загрузки. Дополнительно следует понимать, что внутренний напорный штуцер 108 может быть установлен в любом месте внутри данной системы загрузки, пока внутренний напорный штуцер 108 способен измерять давление внутри пылеуловителя 16 (например, в любом месте, которое позволяет внутреннему напорному штуцеру 108 измерять давление на “грязной” стороне фильтра 32). Кроме того, внешний напорный штуцер 109 может быть помещен в любое место внутри заданной системы загрузки, пока внешний напорный штуцер 109 способен измерять давление текучей среды (например, воздуха), выходящей из пылеуловителя 16 (например, в любом месте, которое позволяет внешнему напорному штуцеру 109 измерять давление на “чистой” стороне фильтра 32).

Система 10 загрузки также содержит подходящее средство 30 создания вакуума, как показано на фиг. 1. Вакуумный генератор 30, например, может быть двухдюймовым средством создания вакуума типа Empire VACUTRA^TM S150. Средство 30 создания вакуума обычно устанавливается внутри шкафа 19 (смотрите фиг. 3). Средство 30 создания вакуума обычно устанавливается отдельно от блока 14 загрузки. Средство 30 создания вакуума сообщается по текучей среде с фильтром 32 посредством шланга 35. Средство 30 создания вакуума также сообщается по текучей среде с соответствующим источником сжатого воздуха (не показан). (Источник сжатого воздуха может быть заводским воздухом, обычно доступным на перерабатывающих заводах.) Расход сжатого воздуха в средстве 30 создания вакуума может регулироваться соответствующим клапаном 36, имеющим привод 36а, как показано на фиг. 1.

Средство 30 создания вакуума может работать способом, хорошо известным специалистам в области конструирования вакуумных камер. В частности, открывание клапана 36 позволяет сжатому воздуху протекать через средство 30 создания вакуума. Поток сжатого воздуха через средство 30 создания вакуума тянет воздух из внутреннего объема 26 пылеуловителя 16, создавая, таким образом, вакуум внутри внутреннего объема 26. (Средство 30 создания вакуума протягивает воздух через фильтр 32, заставляя, таким образом, пылеуловитель 16 улавливать пыль, создаваемую потоком катализатора и/или добавок, в пылеуловитель 16.) Соответствующие направления различных воздушных потоков внутри системы 10 загрузки обозначены стрелками 39 на фиг. 1.

Система 10 загрузки вытягивает катализатор и/или добавку из бункеров для хранения материалов в ответ на вакуум внутри внутреннего объема 26. В частности, пылеуловитель 16 сообщается по текучей среде с бункерами 37 для хранения материалов (смотрите фиг. 1). В бункерах 37 для хранения материалов хранятся катализаторы и/или добавки, которые должны вводиться в установку FCC. Бункеры 37 для хранения материалов могут быть, например, транспортными контейнерами, используемыми для перевозки катализатора и/или добавок на перерабатывающий завод, на котором установлена система 10 загрузки.

Каждый бункер 37 для хранения материалов сообщается с пылеуловителем 16 соответствующим шлангом (или трубой) 38. Соответствующий клапан 42, имеющий привод 42а, располагается между каждым шлангом 38 и пылеуловителем 16. Каждый клапан 42 изолирует его соответствующий бункер 37 для хранения материалов от пылеуловителя 16 на основе переключения. Клапаны 42 обычно устанавливаются на верхнем участке 16а пылеуловителя 16 и сообщаются по текучей среде с внутренним объемом 26 посредством соответствующих отверстий, сформированных в верхнем участке 16а пылеуловителя 16. (Шланги 38 и клапаны 42, таким образом, являются частью полной системы 11 для хранения и загрузки катализатора и/или добавок). Шланги 38 обычно снабжаются креплениями, которые позволяют легко снимать шланги 38 с пылеуловителя 16 и бункеров 37 для хранения материалов.

Открывание одного из клапанов 42 позволяет вытягиваться катализатору и/или добавке из соответствующего бункера 37 для хранения материалов посредством соответствующего шланга 38 в ответ на вакуум внутри внутреннего объема 26. Катализатор и/или добавка, таким образом, вытягивается непосредственно из одного из бункеров 37 для хранения материалов в систему 10 загрузки без необходимости загружать катализатор и/или добавку в бункер-накопитель.

Система 10 загрузки только для примера показана как снабженная тремя наборами клапанов 42 и шлангов 38. Альтернативные варианты осуществления могут быть снабжены больше или меньше чем тремя лампами 42 и тремя шлангами 38 и могут вытягивать катализатор и/или добавку из большего или меньшего чем три количества бункеров 37 для хранения материалов.

Один или более (2, 3, 4, и т.д.) бункеров 37 для хранения материалов могут быть помещены в место, удаленное от системы 10 загрузки. Например, в некоторых вариантах осуществления, бункеры 37 для хранения материалов могут находиться на расстоянии до двадцати футов от системы 10 загрузки. (Максимальное расстояние между системой 10 загрузки и бункерами 37 для хранения материалов зависит от применения и может меняться в зависимости от таких факторов, как производительность вакуумного средства 30 создания вакуума, диаметр шлангов 38, и т.д. Частное значение этого параметра указывается только для примера.)

Как показано на фиг. 1, пылесборник 16 содержит три трубчатых направляющих 40. Каждая трубчатая направляющая 40 сообщается по текучей среде с одним из соответствующих шлангов 38. Катализатор и/или добавка втягивается во внутренний объем 26 посредством одной из трубчатых направляющих 40. Трубчатые направляющие 40 по желанию выпускают катализатор или добавку непосредственно во внутренний объем 26 близко к ситу 24.

Следует заметить, что представление полной системы 11 на фиг. 1 является схематичным по своему характеру и относительные положения различных шлангов, трубопроводов и т.д. полной системы 11 могут отличаться от показанных на фиг. 1. Например, отверстия, сформированные на верхнем участке 16а пылеуловителя 16, чтобы разместить шланги 38, могут быть расположены по окружности верхнего участка 16а вместо вертикального расположения, показанного на фиг. 1. В других вариантах осуществления многочисленные шланги могут располагаться по двум и более сторонам верхнего участка 16а.

Во время работы катализатор или добавки после того, как выходят из трубчатых направляющих 40, за счет силы тяжести падают на дно пылеуловителя 16, то есть в направлении нижнего участка 16b. Катализатор и/или добавка проходит через сито 24, по мере того, как они падают (смотрите фиг. 1). Ячейка сита 24 предпочтительно выбирается такой, чтобы не допускать прохождение относительно больших комков катализатора и/или добавки (или инородных тел), позволяя проходить через него относительно чистым гранулам катализатора и/или добавки. По существу, коническая форма нижнего участка 16b направляет катализатор и/или добавку к отверстию 23 на нижнем участке 16b.

Система 10 загрузки содержит клапан 43 для закрывания и приложения давления к отверстию 23 на основе переключения. Клапан 43 может быть, например, пробковым клапаном, содержащим седло 44 и пробку 45. Седло 44 крепится к нижнему участку 16b, вокруг периферии отверстия 23. Пробка 45 движется между верхним и нижним положениями (то есть на фиг. 1 пробка 45 показана в ее нижнем положении).

Клапан 43 приводится в действие сжатым воздухом. Сжатый воздух направляется к клапану 43 посредством трубопровода 46, проходящего через загрузочную камеру 18. Поток сжатого воздуха в трубопроводе 46 можно включать и выключать на основе переключения клапана 48, сообщающегося по текучей среде с трубопроводом 46. Клапан 48 содержит привод 48а.

Сжатый воздух после выхода из трубопровода 46 ударяет по пробке 45. Более конкретно сжатый воздух направляется на внутренний участок пробки 45 и толкает пробку 45 в ее закрытое положение относительно седла 44. Контакт между пробкой 45 и седлом 44, по существу, уплотняет отверстие 23.

Пробка 45 падает из своего закрытого положения в открытое положение, когда подача сжатого воздуха прерывается закрывающим клапаном 48. Возникающий в результате промежуток между пробкой 45 и седлом 44 позволяет катализатору и/или добавке, попавшим на дно нижнего участка 16b, проходить через отверстие 23 и в загрузочную камеру 18 (смотрите фиг. 1).

Система 10 загрузки предпочтительно содержит объемную камеру и влагоотделитель 49, сообщающийся по текучей среде с трубопроводом 46 (смотрите фиг. 1 и 3). Объемная камера и влагоотделитель 49 удаляют влагу из сжатого воздуха, направляемого к клапану 43.

Загрузочная камера 18 содержит боковую стенку 51, которая должна обладать соответствующей прочностью и толщиной, чтобы выдерживать приложение давления к загрузочной камере 18. Поперечное сечение разреза и общая форма загрузочной камеры 18 могут варьироваться. Загрузочная камера 18, показанная на чертежах, имеет, по существу, цилиндрический верхний участок 18а и, по существу, конический нижний участок 18b, примыкающий к верхнему участку 18а. Верхний участок 18а и нижний участок 18b загрузочной камеры 18 и нижний участок 16b пылеуловителя 16 определяют внутренний объем 50 внутри загрузочной камеры 18 (фиг. 1). (Нижний участок 16b и клапан 43, таким образом, формируют границу между внутренним объемом 26 пылеуловителя 16 и внутренним объемом 50 загрузочной камеры 18.)

Отверстие 53 сформировано в центре нижнего участка 18а загрузочной камеры 18. Загрузочная камера 18 сообщается с регенератором установки FCC трубопроводом 54. Трубопровод 54 сообщается по текучей среде с отверстием 53. Катализатор и/или добавка поступает в трубопровод 54 через отверстие 53 и далее проходит в регенератор, как обсуждается ниже.

Клапан 55, имеющий привод 55а, установлен в трубопроводе 54. Клапан 55 позволяет изолировать загрузочную камеру 18 от регенератора на основе переключения. Соответствующая загрузочная камера 18 может быть получена, например, приспосабливая резервуар для пескоструйной очистки объемом шесть кубических футов модели 2452 компании Clemtex, Inc. или резервуар для пескоструйной очистки объемом два кубических фута модели 1648, чтобы сопрячь его пылеуловителем 16. (Резервуар для пескоструйной очистки может сопрягаться с пылеуловителем 16, прикрепляя нижний участок 16b пылеуловителя 16 к верхней периферии резервуара для пескоструйной очистки соответствующим способом, таким как сварка.)

Следует понимать, что клапан 55 и привод 55а могут быть установлены на любом участке трубопровода 54 между загрузочной камерой 18 и регенератором. Например, в альтернативных вариантах осуществления (не показанных на чертежах), клапан 55 и привод 55а могут располагаться на выходе загрузочной камеры 18 (то есть в отверстии 53, показанном на фиг. 1) вместо расположения ближе к регенератору (не показано).

Блок 14 загрузки поддерживается множеством датчиков 56 веса (смотрите фиг. 1 и 5-6). Датчики 56 веса, как обсуждается ниже, обеспечивают измерение веса блока 14 загрузки в разгруженном и нагруженном состоянии, то есть с катализатором и/или добавкой в нем и без них. Датчики веса 56 предпочтительно монтируются между основанием 19а шкафа 19 и пластиной 57, прочно связанной с опорами 20 загрузочной камеры 18.

Для каждого датчика 56 веса значительное горизонтальное движение может ограничиваться соответствующим ограничителем 61 (то есть ограничители 61 показаны на фиг. 5 только для ясности). Каждый ограничитель 61 шарнирно соединяется с основанием 19а шкафа 19.

Система 10 загрузки может содержать множество узлов 62 домкратов (то есть узлы 62 домкратов показаны на фиг. 5 только для ясности). Каждый узел 62 домкрата содержит резьбовую ось 62а, надежно связанную с основанием 19а шкафа 19. Две гайки 62b посредством резьбы соединяются с каждой осью 62а. Гайки 62b располагаются выше и ниже пластины 57. Нижние гайки 62b могут подниматься, так чтобы нижние гайки 62b поддерживали пластину 57 (и участок системы 10 загрузки, расположенный на пластине 57). Верхние гайки 62b могут опускаться, чтобы закреплять пластину 57 в определенном положении, то есть пластина 57 может зажиматься между верхними и нижними гайками 62b.

Узлы 62 домкратов могут, таким образом, по существу, изолировать датчики 56 веса от веса системы 10 загрузки. Этот признак может использоваться, например, чтобы защитить датчики 57 веса от повреждения динамическими нагрузками во время транспортирования системы 10 загрузки.

Внешние подключения к блоку 14 загрузки предпочтительно выполнены с возможностью введения небольшого собственного веса в показания датчика веса. Например, трубопровод 54 содержит гибкую секцию 54а, которая, по существу, разъединяет загрузочную камеру 18 с участком трубопровода 54, соединенным с регенератором, минимизируя, таким образом, любой собственный вес, введенный в показания датчика веса (смотрите фиг. 1). Трубопровод 46 аналогично содержит гибкую секцию 46а, которая, по существу, разъединяет загрузочную камеру 18 с участком трубопровода 46, соединенным с воздушным оборудованием завода. Кроме того, шланги 35 и 38 предпочтительно имеют достаточную гибкость, так чтобы любой собственный вес, введенный таким образом, был незначительным.

Внутренний объем 26 пылеуловителя 16 и внутренний объем 50 загрузочной камеры 18 сообщаются по текучей среде между собой на основе переключения посредством трубопровода 58. Клапан 59, имеющий привод 59а, располагается в трубопроводе 58, чтобы выборочно открывать и закрывать путь, образуемый трубопроводом 58. Трубопровод 58 используется для выравнивания давления внутри внутренних объемов 26 и 50, как обсуждается ниже.

Система 10 загрузки содержит управляющее устройство 60 (смотрите фиг. 4). Приводы 36а, 42а, 48а, 55а и 59а соответствующих клапанов 36, 42, 48, 55 и 59 могут электрически соединяться с управляющим устройством 60. Этот признак позволяет управляющему устройству 60 управлять работой клапанов 36, 42, 48, 55 и 59. Как обсуждалось выше, каждый из одного или более дифференциальных манометров 120 также может быть электрически связан с управляющим устройством 60.

Управляющее устройство 60 представляет собой программируемое управляющим средством с обратной связью (PLC), хотя в альтернативных вариантах осуществления может использоваться фактически любой тип вычислительного устройства, такого как миникомпьютер, микрокомпьютер и т.д. Как вариант, компьютер сервера или главный компьютер, который управляет другим оборудованием и процессами на перерабатывающем заводе, на котором работает система 10 загрузки, также может использоваться для управления системой 10 загрузки. Например, система на компьютерной основе, известная как “распределенная система управления” или DCS, является примером централизованной системы, используемой операторами установки FCC, чтобы управлять многочисленными операциями установки. Управляющее устройство 60 может сообщаться с DCS и/или линии связи могут быть проложены между управляющим устройством 60 и DCS, так чтобы DCS управляла системой загрузки через управляющее средство.

Управляющее устройство 60 может содержать панель 64 управления для ввода в управляющее устройство 60 команд и эксплуатационных данных (смотрите фиг. 4). Управляющее устройство 60 и панель 64 управления могут быть установлены в шкафу 19. Альтернативно, панель 64 управления сама по себе или панель 64 управления вместе с управляющим устройством 60 могут быть установлены в удобном месте, удаленном от остальной части системы 10 загрузки. Например, панель 64 управления может быть установлена в центральной диспетчерской перерабатывающего завода, осуществляя, таким образом, управление работой системы 10 загрузки на дистанционной основе.

Управляющее устройство 60 может быть выполнено/запрограммировано на выполнение одной или более из следующих операций в рамках полной системы 11:

(a) принуждать заданное количество катализатора и/или добавки вводиться в регенератор (не показан);

(b) облегчать введение катализатора и/или добавки на циклической основе (например, одно или более введений за 24-часовой период и/или введение каждые 4 часа);

(c) облегчать введение катализатора и/или добавки на нециклической основе (например, одноразовые введения, которые могут отличаться одно от другого, в конкретные времена за период времени, такой как 48 часов);

(d) автоматически вычислять количество катализатора и/или добавки, которое должно быть введено во время каждого введения и конкретный бункер 37 для хранения материалов, из которого катализатор и/или добавка должны забираться, основываясь на входных данных, введенных пользователем;

(e) активировать один или более приводов, таких как привод 42а клапана 42, связанный с конкретным бункером 37 для хранения материалов, из которого должен забираться катализатор и/или добавка;

(f) активировать один или более приводов, таких как привод 36а клапана 36, чтобы позволить сжатому воздуху проходить через средство 30 создания вакуума;

(g) контролировать вес блока 14 загрузки и вес катализатора и/или добавки, добавленный к нему посредством датчиков веса 56, электрически связанных с управляющим устройством 60;

(h) вычислять количество катализатора и/или добавки, которое добавлено в систему 10 загрузки (то есть управляющее устройство 60 выполняет это вычисление, вычитая живой вес системы 10 загрузки в заданный момент из живого веса системы 10 загрузки в начале цикла, то есть непосредственно перед открыванием клапанов 36 и 42 (блок 14 загрузки в начале цикла предполагается, по существу, не заполненным катализатором и/или добавкой));

(i) останавливать поток катализатора и/или добавки в пылеуловитель 16, когда количество катализатора и/или добавки, добавленное в систему 10 загрузки, приближается к количеству, которое должно быть введено в регенератор во время каждого цикла (это количество дальнейшем упоминается как “целевое значение”);

(j) посылать управляющий сигнал на привод 48а клапана 48, чтобы заставить клапан 48 открыться, разрешая сжатому воздуху войти во внутренний объем 50 загрузочной камеры 18 через трубопровод 46;

(k) посылать управляющий сигнал на привод 48а клапана 48, когда разность между пневматическими давлениями во внутреннем объеме 50 и регенераторе достигает заданного значения, то есть когда давление во внутреннем объеме 50 превышает давление в регенераторе на заданное значение, заставляя клапан 48 закрываться;

(l) посылать управляющий сигнал на привод 55а клапана 55, чтобы заставить клапан 55 открываться, заставляя катализатор и/или добавку в загрузочной камере 18 попадать в регенератор через трубопровод 54;

(m) посылать управляющий сигнал на привод 55а, чтобы закрыть клапан 55, после того как прошел заданный интервал после подачи управляющего сигнала на открывание клапана 55 (альтернативно, управляющее устройство 60 может послать управляющий сигнал на привод 55а, чтобы закрыть клапан 55, когда перепад давлений между внутренним объемом 50 и регенератором достигает приблизительно нуля);

(n) посылать управляющий сигнал на привод 59а клапана 59, чтобы (i) заставить клапан 59 закрываться во время этапа приложения давления при передаче (то есть, катализатор и/или добавка передаются из загрузочной камеры 18 к FCC), или (ii) открываться вслед за этапом приложения давления при передаче, чтобы позволить, по существу, выровнять пневматические давления внутри внутренних объемов 26 и 50;

(о) контролировать показания перепада давления по меньшей мере одного дифференциального манометра 120 во время стандартной процедуры загрузки (то есть на фильтре 32); - контролировать показания перепада давления по меньшей мере одного дифференциального манометра 120, имеющего компонент дифференциального манометра (то есть внутренний напорный штуцер 108), расположенный внутри пылеуловителя 16 (то есть на “грязной” стороне фильтра 32) и другой компонент дифференциального манометра (то есть внешний напорный штуцер 109, например, расположенный внутри фильтра 32, как показано на фиг. 1, или внутри шланга 35, как показано на фиг. 6, обсуждаемой ниже) (то есть на “чистой” стороне фильтра 32) во время любого этапа стандартной процедуры загрузки;

(p) контролировать показания перепада давления на фильтре 32 по единому дифференциальному манометру 120 во время различных этапов стандартной процедуры загрузки;

(q) контролировать первый перепад давления на фильтре 32, расположенном внутри пылеулавливателя 16, когда система 10 находится в режиме вакуума, и обеспечивать подачу первого сигнала, если первый перепад давления равняется или превышает пороговое значение первого перепада давления (например, пороговое значение больше приблизительно 4,0 дюймов водяного столба, или приблизительно 5,0, или приблизительно 6,0, или приблизительно 7,0, или приблизительно 8,0, или приблизительно 9,0, или приблизительно 10,0 дюймов водяного столба, предпочтительно больше приблизительно 8,0 дюймов водяного столба) во время режима вакуума;

(r) контролировать первый перепад давления на фильтре 32, когда система 10 находится в режиме приложения давления к загрузочной камере, и обеспечивать подачу второго сигнала, если первый перепад давления изменяет первое значение изменения давления (например, изменение от приблизительно 0,3 до приблизительно 0,5 дюйма водяного столба) в режиме приложения давления к загрузочной камере; и

(s) контролировать первый перепад давления на фильтре 32, когда система 10 находится в дежурном режиме, и обеспечивать подачу третьего сигнала, если первый перепад давления изменяет первое значение изменения давления (например, изменение от приблизительно 0,3 до приблизительно 0,5 дюйма водяного столба) во время дежурного режима.

Следует заметить, что описанный здесь дифференциальный манометр 120 и его компоненты (например, внутренний напорный штуцер 108 и внешний напорный штуцер 109), показанные на фиг. 1-2, могут также использоваться с системами загрузки, такими как система 100 загрузки, показанная на фиг. 6. Как обсуждается в заявке США №13/049440, поданной 16 марта 2011 г. и переуступленной настоящему правопреемнику, предмет которой настоящим введен сюда полностью посредством ссылки, система 100 загрузки позволяет либо (i) минимальный вклад веса, даваемый пылеуловителем, или (ii) отсутствие вообще вклада веса, даваемого пылеуловителем, измеряемого датчиками 56 веса.

Как показано на фиг. 6, полная система 110 содержит многие из компонентов полной системы 11, а также некоторые дополнительные признаки системы. Полная система 110 содержит систему 100 загрузки, в которой пылеуловитель 160 и загрузочная кам
