Панель пола для образования покрытия пола, покрытие пола, образованное такими панелями пола, и способ изготовления таких панелей пола

Панель пола для образования покрытия пола, покрытие пола, образованное такими панелями пола, и способ изготовления таких панелей пола

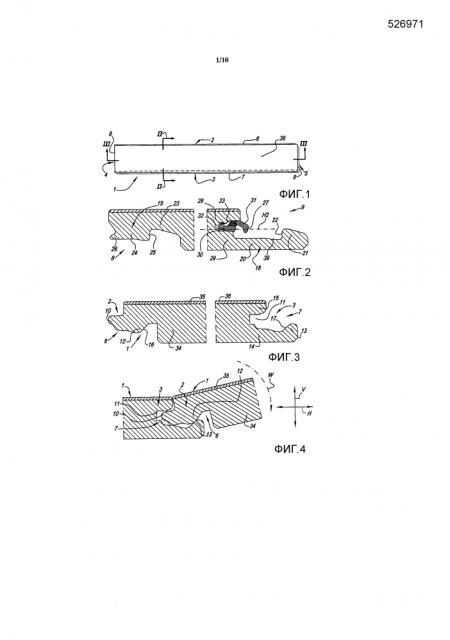

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к панелям пола для образования покрытия пола, а также к покрытию пола, образованному такими панелями пола, а также способу для изготовления таких панелей пола. В более общем смысле, оно может также применяться с другими панелями, чем панели пола, таким образом, для образования других покрытий, чем покрытия пола.

Более конкретно изобретение относится к панели, более конкретно панели пола, в котором панель пола на по меньшей мере одной паре противоположных краев содержит соединительные части, позволяющие, чтобы две такие панели пола могли быть присоединены посредством опускания одной панели пола в отношении к другой панели пола, в котором эти соединительные части позволяют запирание в первом направлении, перпендикулярном к плоскости панелей пола, а также во втором направлении, перпендикулярном к соответствующему краю, и в плоскости панелей пола. Такое опускание должно рассматриваться в соответствии с поперечным сечением краев, которые должны быть соединены. Это может быть, например, результатом применения так называемой "откидной" технологии установки для панелей пола или же может быть результатом применения других технологий установки, например технологии, согласно которой две панели прижимают друг к другу на соответствующих краях посредством взаимного плоскопараллельного смещения краев. Следует отметить, что такое опускание, если смотреть в поперечном сечении по отношению к краям, не должно быть чисто опусканием, но что оно, возможно, также может быть объединено, например, с незначительным смещением в сторону для того, например, чтобы позволить определенным запирающим частям проходить вдоль друг друга.

Пример такого типа панелей пола известен, среди прочего, из публикации WO 2009/066153.

Настоящее изобретение, в целом, направлено на создание новой возможности, которая позволяет дополнительную оптимизацию панелей пола вышеупомянутого типа.

Для этого изобретение прежде всего согласно первому аспекту относится к панели пола для образования покрытия пола, в котором панель пола на по меньшей мере одной паре противоположных краев содержит соединительные средства, более конкретно соединительные части, позволяющие, чтобы две такие панели пола могли быть соединены посредством опускания одной панели пола по отношению к другой панели пола, в котором эти соединительные части позволяют запирание в первом направлении, перпендикулярном к плоскости панели пола, а также во втором направлении, перпендикулярном к соответствующему краю, и в плоскости панелей пола, в котором на по меньшей мере одном из упомянутых краев присутствует продольная выемка под верхней поверхностью, отличающаяся тем, что форма и/или расположение выемки вблизи по меньшей мере одного конца соответствующего края является отличным в отношении к участку выемки, расположенному более проксимально в продольном направлении края. Как будет объяснено в данном документе более подробно, вышеупомянутый термин "отличный", как одна из возможностей изобретения, также содержит в себя возможность, согласно которой выемка "не существует" на таком соответствующем конце, другими словами, полностью закрыта или не присутствует. Когда выемка вблизи от соответствующего конца не полностью закрыта, предпочтительно увеличение материала должно быть обеспечено на месте продления нормального расположения выемки.

В данном документе выемка предпочтительно относится к выемке в форме канавки, которая открыта сбоку.

Более конкретно в данном документе это является предпочтительным, соответствующий край содержит по меньшей мере центральный участок, в котором продолжается выемка, по существу, прямолинейно и имеет, по существу, одинаковое поперечное сечение и по меньшей мере один концевой участок, в котором поперечное сечение выемки в отношении формы и/или положения по меньшей мере изменено или выемка не существует.

Когда выемка локально изменяет свою форму или даже не существует в направлении одного или обоих концов края, производитель таких панелей пола получает дополнительный параметр, посредством которого могут быть созданы дополнительные преимущества.

Так, например, может быть применено изменение, которое предусматривает усиление, относящееся к угловому участку панели, угловому участку, который примыкает к верхней поверхности панели пола. На самом деле, это так, что когда применяется выемка, которая продолжается на одинаковом уровне, независимо от того, это выемка предназначена для образования запирающего края, выемка для обеспечения отдельного запирающего элемента в ней, или выемка с любой другой целью, это приводит к тому, что участок материала, присутствующий над выемкой, который здесь и далее назван "самой верхней краевой зоной", легче деформируется и, например, при присоединении панелей, может быть подвергнут нежелательным деформациям, которые могут быть нежелательными деформациями, и/или постоянными, и/или могут быть причиной повреждений. Посредством конфигурирования выемки таким образом, что участок материала в упомянутой самой верхней краевой зоне является менее чувствительным к деформации в направлении конца края, упомянутые деформации могут быть исключены.

Изобретение также может предложить то преимущество, что когда первоначально смещают и толкают панели пола против уже установленной панели пола, таким образом, до поворота панели пола вниз, риск видимого и необратимого повреждения вследствие толкающего движения уменьшается.

Согласно другой возможности изменения могут быть применены, которые образуют концевой упор для элемента, присутствующего в выемке. Среди прочего, такой концевой упор имеет то преимущество, что запирающая полоска, предусмотренная в выемке, например запирающая полоска на короткой стороне панели, всегда находится достаточно далеко от края длинной стороны панели. Это может быть полезно в случае для панелей пола, которые должны быть установлены в соответствии с так называемым "откидным" принципом, в котором она часто применяется для нормального функционирования, при этом запирающая полоска, которая предусмотрена на короткой стороне, располагается ее дальним концом на определенном расстоянии от длинной стороны.

Согласно другой возможности изменение может быть выполнено с возможностью образования упора, предотвращающего, что при применении так называемой "откидной" технологии установки панелей пола, в которой панели пола, на краю который должен быть соединен с уже установленной панелью посредством опускания, содержится выемка, как вышеупомянуто, так, что при подаче новой панели пола, которая должна быть установлена, эта последняя, в вверх-повернутом состоянии приходит на место с небольшим расстоянием над верхним краем панели пола, уже установленной в том же ряду. Так как упор предотвращает или по меньшей мере сводит к минимуму это, получается, что верхний боковой край панели пола, который должен быть повернут вниз, всегда плавно перемещается вдоль верхнего бокового края уже установленной панели пола, даже если существуют определенные напряжения между панелями пола, как желательные напряжения, такие как, так называемые предварительные натяжения, проталкивающие панели пола друг к другу, а также нежелательные напряжения, которые могут возникнуть по той причине, что соответствующие панели пола не представлены друг к другу совершенно правильным образом, или по той причине, что края панели, которые должны быть соединены через опускающее движение, не на сто процентов параллельны друг другу, например, вследствие отклонений от перпендикулярности панелей пола.

Согласно предпочтительному варианту осуществления панель пола отличается тем, что край, снабженный выемкой, содержит центральный участок, в котором выемка продолжается, по существу, прямолинейно и имеет, по существу, постоянное поперечное сечение, и содержит по меньшей мере один концевой участок, в котором поперечное сечение выемки по меньшей мере изменено в отношении формы и/или положения, или в котором выемка не существует; и дополнительно тем, что центральный участок продолжается по меньшей мере на 1/3, а предпочтительно даже свыше по меньшей мере 1/2 длины соответствующего края. Таким образом, получается, что участок, в котором выемка присутствует в своей обычной форме, представляет относительно значительную длину, в которой нормальные функциональные свойства, для которых выемка предназначена, могут быть сохранены. С другими относительными размерами также предпочтительно, что имеется центральный участок с постоянным поперечным сечением.

Согласно другому предпочтительному варианту осуществления панель пола отличается тем, что по направлению к упомянутому концу больше материала присутствует на верхней стороне. Таким образом, получено, что большее количество материала присутствует между верхней стороной выемки и верхней поверхностью панели пола, что приводит к усилению соответствующего верхнего угла панели.

Согласно другому предпочтительному варианту осуществления панель пола отличается тем, что по направлению к упомянутому концу, и видно в поперечном сечении, пересекающимся с продольным направлением соответствующего края, больше материала присутствует в проксимальном участке или, таким образом, самой глубокой точке выемки. Другими словами, на таком конце выемка выполнена менее глубокой, чем в центральном участке края. Таким образом, участок материала, расположенный над выемкой, если смотреть в поперечном сечении, становится короче, и, таким образом, будет не так легко сгибаемым и деформируемым.

Согласно наиболее предпочтительному варианту осуществления панель пола отличается тем, что выемка продолжается на расстоянии от упомянутого конца, и, таким образом, не присутствует вблизи конца. Таким образом, получается, что панель пола будет сохранять свою полную прочность вблизи конца и не будет ослаблена выемкой.

Согласно предпочтительной характеристике окончательная выемка, таким образом, включающая форму, преобладающую на упомянутом конце, образовывается исключительно путем удаления материала из панели пола. Это дает то преимущество, что отдельные компоненты или материалы не должны быть применены для того, чтобы достичь измененной формы вблизи конца соответствующего края.

Согласно альтернативе этому выемка менее явно присутствующая по направлению к упомянутому концу, в качестве, по меньшей мере, частичного, а предпочтительно значительного заполнения ее, будет обеспечена предпочтительно посредством приклеивания или налипания заполняющего материала. Такой вариант осуществления, в свою очередь, имеет преимущество в том, что выемка, например, может быть выполнена просто непрерывно по всему краю, посредством чего реализация выемки, как таковой, остается простой.

Очевидно, что вышеописанное здесь изобретение будет демонстрировать свои преимущества, в частности, в панелях пола, в которых выше выемки присутствует рассматриваемая только малая толщина материала, более точно, в панелях пола, которые отличаются тем, что верхняя сторона выемки, расположена на высоте ее обычного направления, за исключением возможной наклонной части, на расстоянии от верхней поверхности панели, которое составляет менее 1,5 мм, а еще лучше менее чем 1 мм.

Предпочтительно упомянутая оконечность соответствующего края образовывается посредством того края, который примыкает боком, расположенным поперек ему, который при установке такой панели пола соединяется с предыдущим рядом.

Более конкретно это может относиться к панели пола, которая отличается тем, что панель пола является прямоугольной, или вытянуто прямоугольной, или квадратной; в которой пара противоположных краев образует первую пару краев, тогда как оставшиеся два противоположных края образуют вторую пару краев; в которой на второй паре краев панели пола предусмотрены соединительные части типа, позволяющего, чтобы две из таких панелей пола могли быть соединены друг с другом вдоль соответствующих краев посредством поворотного движения, в которой эти соединительные части обеспечивают вертикальное и горизонтальное запирание и предпочтительно выполнены за одно целое с панелью пола. При конкретном их применении эта панель пола дополнительно отличается тем, что соединительные средства на первой паре краев и второй паре краев выполнены таким образом, что такие панели могут быть установлены с помощью так называемого "откидного" принципа, другими словами, что соединительные части на второй паре краев позволяют, чтобы панели посредством опускания могли быть соединены с панелями из предшествующего ряда, тогда как последствием таких поворотных движений, запирание с прилегающей панелью осуществляется также на первых краях. Таким образом, это относится в первую очередь к панелям пола, в которых соединительные средства на первой паре краев выполнены таким образом, что в качестве прямого следствия упомянутого поворотного движения, автоматическое вертикальное, а также горизонтальное запирание осуществляется на первой паре краев. Однако изобретение также полезно в панелях пола, в которых соединительное средство на первой паре краев не будет обеспечивать вертикальное запирание, как прямое следствие поворота вниз соответствующей панели пола, а где запирание активируется только путем подачи к ней панели пола в следующем ряду. При этом эта последняя упомянутая панель пола в боковом направлении нажимает на запирающий элемент, который присутствует на первой паре краев панели пола в предыдущем ряду таким образом, что этот запирающий элемент проталкивается в состояние, которое производит запирание в вертикальном направлении. Эта последняя упомянутая технология также называется технологией "бокового толкания".

С удлиненными панелями упомянутая первая пара краев предпочтительно расположена на коротких сторонах, в то время как вторая пара краев расположена на длинных сторонах.

Упомянутая выемка может относиться к посадочному месту для установки в ней отдельного запирающего элемента, который в соединенном состоянии осуществляет запирание в вертикальном направлении. Отдельный запирающий элемент может быть выполнен в виде вставки в форме полоски, причем этот отдельный запирающий элемент содержит по меньшей мере участок, который является сбоку подвижным, и таким образом, может работать в сочетании с запирающим участком на соседней аналогичной панели пола. Различные варианты осуществления возможны и известны, как таковые, из состояния уровня техники. Предпочтительно применяется запирающий элемент, в котором упомянутый сбоку подвижный участок является упруго подвижным, так что этот участок при соединении двух таких панелей пола перемещается сбоку против упругой силы для того, чтобы затем вернуться обратно в положение запирания. Изобретение особенно полезно для таких вариантов осуществления, безусловно, при работе с тонкими панелями пола. Такой запирающий элемент, если смотреть в поперечном сечении, таким образом, должен быть реализован с относительно меньшими размерами для введения в край панели пола. Меньшие размеры, однако, будет иметь последствие в том, что функционирование запирающего элемента становится более критичным, и рекомендуется точное соединение панелей пола. Настоящее изобретение способствует этому.

Согласно предпочтительному варианту осуществления упомянутый отдельный запирающий элемент представляет одно или комбинацию двух или более следующих свойств:

- что сбоку подвижный участок, по существу, состоит из поворотного блокирующего тела;

- что отдельный запирающий элемент является по меньшей мере состоящим из, с одной стороны, крепежного участка и, с другой стороны, поворотного блокирующего тела;

- что отдельный запирающий элемент является по меньшей мере состоящим из, с одной стороны, крепежного участка и, с другой стороны, поворотного блокирующего тела, в котором блокирующее тело соединено с крепежным участком посредством шарнирного участка;

- что отдельный запирающий элемент, по существу, состоит из полоски из синтетического материала;

- что отдельный запирающий элемент, по существу, состоит из соэкструдированной полоски, которая, если смотреть в поперечном сечении, представляет области синтетического материала с различными характеристиками, более конкретно материалов различной гибкости;

- что отдельный запирающий элемент является по меньшей мере состоящим из, с одной стороны, крепежного участка и, с другой стороны, поворотного блокирующего тела, в котором блокирующее тело соединено с крепежным участком посредством шарнирного участка, и в котором отдельный запирающий элемент, по существу, состоит из соэкструдированной полоски, которая, если смотреть в поперечном сечении, представляет области синтетического материала с различными характеристиками, более конкретно материалов различной гибкости, в котором шарнирный участок выполнен из более гибкого материала, чем блокирующий участок;

- что отдельный запирающий элемент предусмотрен в выемке, в которой предусмотрены средства, которые удерживают запирающий элемент в выемке, причем эти средства предпочтительно образованы посредством одной или нескольких следующих возможностей: зажимным помещением участка запирающего элемента в выемке, соединением клеем или т.п., механической блокировкой между участком запирающего элемента и стенкой выемки.

Согласно другой, уже упоминаемой возможности упомянутая выемка является выемкой, имеющей целью образование запирающего края для запирающего элемента панели, взаимодействующей с ним.

Очевидно, что в конкретных вариантах осуществления, идея изобретения может также применяться для двух противоположных краев панелей пола. Более конкретно такая панель пола затем будет отличаться тем, что на обоих упомянутых краях присутствуют выемки, которые обе представляют характеристику, которая формой и/или расположением выемки вблизи от по меньшей мере одного конца соответствующего края, отличается в отношении к участку выемки, который участок находится более проксимально в отношении к продольному направлению края, в которой выемка на одном из краев образует посадочное место для отдельного запирающего элемента, тогда как выемка на другом краю имеет целью образование запирающего края для запирающего элемента прилегающей аналогичной панели.

Согласно другой зависимой характеристики изобретения упомянутые соединительные части содержат крючкообразные части, в виде направленной вверх запирающей части, которая предусмотрена на первом выступе на первом из упомянутых двух краев, и направленную вниз запирающую часть, которая предусмотрена на втором выступе на втором из упомянутых двух краев, соответственно, в котором эти крючкообразные части осуществляют запирание в горизонтальном направлении. В данном документе отмечается, что запирающие части, которые предусмотрены для запирания в вертикальном направлении, могут быть предусмотрены на крючкообразных частях в различных местах. Предпочтительно, однако, они соответственно расположены на дальнем конце крючкообразной части, который снабжен упомянутой направленной вниз запирающей частью, и ближнем участке крючкоообразной части, который снабжен направленной вверх запирающей частью. Это предпочтительное позиционирование представляет лучшие свои преимущества в тонких панелях и/или панелях с ограниченной прочностью материала, например, в связи с тем, что материал является относительно гибким и деформируемым, например, с мягким ПВХ, или в связи с тем, что материал может расслаиваться в горизонтальной плоскости, например, с MDF и HDF.

Хотя изобретение может быть использовано в панелях пола любой толщины, оно, как упоминалось выше, в первую очередь полезно при использовании в тонких панелях пола, более конкретно панелях пола, имеющих толщину менее чем 6 мм, а более конкретно менее чем 5 мм. Очевидно, что это относится в первую очередь к декоративным панелям пола, таким образом, с декоративной верхней стороной для образования покрытия пола на существующем поддерживающем полу, а более конкретно для образования покрытия пола на упругом основании.

Изобретение показывает свои преимущества лучше всего в панелях пола, которые, по существу, состоят из синтетического материала или которые содержат по меньшей мере подложку на основе синтетического материала, и даже больше в панелях пола гибкого типа. В таких панелях пола из гибкого материала имеется в действительности значительный риск, что деформации, возможно, с постоянными повреждениями, будут происходить на верхних краях панелей пола как результат трения и/или закручивающих сил, которые возникают или могут возникнуть между верхними краями во время соединения панелей пола. Посредством применения способа изобретения сильные угловые зоны могут быть созданы на одном или более углов, чем по сравнению со случаем, когда выемка является просто непрерывной, в результате чего деформации исключены или сведены к минимуму.

Более конкретно это особенно выгодно в виниловых панелях, в частности, так называемых виниловых плитках и, в частности, в панелях так называемого типа LVT ("Дизайнерская Виниловая Плитка") или типа VCT ("Винил Композитная Плитка", также называемая "Винил Композиционная Плитка").

Такой синтетический материал панели и, в частности гибкий синтетический материал панели и, более конкретно такая виниловая плитка, предпочтительно демонстрирует одно из следующих свойств:

- панель пола, по существу, состоит из подложки и верхнего слоя, в которой подложка и/или верхний слой как таковой также может или не может состоять из множества слоев;

- в данном документе верхний слой содержит по меньшей мере декоративный слой, предпочтительно в форме отпечатка, предпочтительно предусмотренного на фольге или пленке;

- верхний слой содержит по меньшей мере полупрозрачный или прозрачный слой износа;

- панель пола или по меньшей мере подложка панели пола, по существу, состоит из термопластичного материала, предпочтительно мягкого термопластичного материала;

- панель пола или по меньшей мере подложка панели пола, по существу, состоит из поливинилхлорида, в частности из мягкого поливинилхлорида, более конкретно предусмотрена с пластификаторами или тому подобному; состав "по существу" на основе ПВХ следует интерпретировать в широком смысле, так как большое количество добавок, например, наполнителей, могут быть использованы в ПВХ полах;

- панель пола содержит по меньшей мере один усиливающий слой, предпочтительно образованный из волокон, более конкретно усиливающих волокон, таких как стекловолокна.

Другое важное применение изобретения находится в панелях, содержащих подложку, которая, по существу, другими словами, для большинства ее толщин, образована взаимно объединенными слоями носителей, пропитанных термо-отверждаемой смолой. В результате соединения двух таких панелей посредством опускания может случиться, что силы трения или нежелательные взаимодействия происходят на верхних краях, например края становятся расположенными на верхней части друг с другом, в результате чего может произойти отслаивание в самой верхней области. Очевидно, что при применении настоящего изобретения, лучшее направление верхних краев вдоль друг друга или более прочная верхняя зона может быть создана по высоте возможных выемок, что ограничивает риск деформации и расслоения. Еще более конкретно это выгодно в панелях пола, которые отличаются тем, что подложка содержит по меньшей мере два носителя, и тем что по меньшей мере эти два носителя, а предпочтительно все носители подложки образованы из слоя бумажных волокон, что слои, в непропитанном смолой состоянии имеют плотность менее 750 кг на кубический метр.

Такие панели пола, состоящие из объединенных слоев носителей, пропитанных термо-отверждаемой смолой, могут быть изготовлены любой толщины, однако, очевидно, что изобретение особенно полезно для тонких панелей, например, менее чем 5 мм и более конкретно 4 мм или менее.

Расслаивание или отслоение в результате присоединения панели пола посредством опускания является также реалистичным с панелями пола, имеющими подложку из ДВП, в частности подложку, состоящую из MDF (древесноволокнистых плит средней плотности) или HDF (древесноволокнистых плит высокой плотности) и, в частности, ламината, более конкретно DPL (Ламината Низкого Давления). Очевидно, что изобретение тогда также может быть полезным для таких панелей.

Хотя изобретение в первую очередь выгодно для панелей пола, которые могут быть соединены друг с другом посредством опускания, согласно измененному варианту изобретения также возможно применять его для панелей пола, которые предназначены для соединения друг с другом другим способом, зависящим от того, как далеко выемка присутствует на одном краю, при этом выемка, в соответствии с изобретением, является модифицированной в непосредственной близости от края.

Настоящее изобретение также относится к покрытию, более конкретно покрытию пола, со свойством, что он состоит из панелей, более конкретно панелей пола, как описано в данном документе выше.

Кроме того, изобретение относится к способу изготовления панелей, более конкретно панелей пола, как описано в данном документе выше, причем этот способ включает в себя по меньшей мере следующие этапы:

- образование панели, более конкретно панели пола;

- обеспечение профилированных частей по высоте одного или нескольких краев панели пола, в которых по меньшей мере одна выемка образована в краю, или как посадочное место для отдельного запирающего элемента, или как выемка для образования запирающего края;

отличающемуся тем, что выемка выполняется посредством вращающегося обрабатывающего инструмента, а более конкретно фрезерного резца или пилы, при этом этот инструмент и панель смещены относительно во взаимном отношении в продольном направлении края, в котором вблизи от конца, в концы, соответственно, где выемка присутствует по меньшей мере менее явно, режущий инструмент вводится в более отведенном положении, чем при образовании центрального участка. Это позволяет плавному изготовлению. Согласно предпочтительному варианту осуществления для вращающегося режущего инструмента применяется фрезерный резец, имеющий диаметр меньше чем 15 см, а еще лучше, имеющий диаметр порядка 10 см или менее. Таким образом, получается, что если смотреть в продольном направлении края, длина переходной зоны между областью, где присутствует выемка, и областью, где выемка отсутствует или изменена, может быть ограниченной.

Вышеприведенное в данном документе предназначено для "отдельного запирающего элемента", при этом запирающий элемент производится отдельно и обеспечивается в панели или на заводе, или пользователем, или сборщиком. Здесь отдельный запирающий элемент может быть предусмотрен нежестко в выемке или т.п., предусмотренной для этой цели на панели пола, или может быть жестко прикреплен к панели пола, например, путем механического запирания запирающего элемента в адаптированной выемке, или же путем приклеивания его в выемке, предусмотренной для этой цели, или путем присоединения его к панели любым другим способом. Предпочтительно отдельный запирающий элемент обеспечивается на заводе, предпочтительно посредством машины. Тем не менее, не исключено, что не выходя за рамки настоящего изобретения, отдельный запирающий элемент может быть обеспечен пользователем или сборщиком.

Как уже было сказано здесь выше, настоящее изобретение демонстрирует свои преимущества, в частности, когда применяется в панелях пола, которые, по существу, изготовлены из гибкого или мягкого синтетического материала, или, другими словами, в гибких панелях.

В отношении гибких панелей, под панелями подразумеваются панели, которые, когда, в случае прямоугольной панели, например, с шириной менее 50 см, они жестко закреплены на одной или обеих коротких сторонах панели и, тем самым, выступают по длине на 100 см и не поддерживаются, будут изгибаться под действием собственного веса, причем этот изгиб по высоте свободной конечности составляет минимум 10 см в отношении к зажатой конечности. Для этого изгиба учитывается время изгиба 10 секунд, и где панель начинает движение с плоского горизонтального положения.

Согласно независимому второму аспекту изобретение относится к панелям пола, которые конкретно являются видом, который, по существу, состоит из синтетического материала и является гибким видом, другими словами, состоит из гибкого синтетического материала, иногда также называемыми "упругими панелями пола", среди которых вышеупомянутые LVT панели приводятся в качестве типичного, однако, не ограничивающего примера. Согласно этому второму аспекту подразумевается панель пола типа, упомянутого в предыдущем предложении, которая на по меньшей мере одной паре противоположных краев содержит соединительные части, которые позволяют соединение двух таких панелей пола друг с другом посредством опускания, в которой риск временных и/или постоянных деформаций в краевой области, среди прочего, в результате присоединения минимизируется без, таким образом, еще требования, чтобы форма и/или расположение выемки для запирающего элемента, применяемого в ней, должна быть изменена вдоль края, другими словами, без необходимости применения первого аспекта изобретения.

Этот второй аспект предусматривает множество возможностей, которые будут объяснены и проиллюстрированы ниже в представлении, а также дополнительно в подробном описании.

Согласно первой возможности второй аспект предусматривает панель пола для образования покрытия пола, в которой эта панель, по существу, состоит из синтетического материала и является гибким видом;

в которой эта панель пола на по меньшей мере одной паре противоположных краев содержит соединительные части, которые позволяют присоединение двух таких панелей пола посредством опускания одной панели пола в отношении к другой панели пола, в котором эти соединительные части позволяют запирание в первом направлении, перпендикулярном к плоскости панелей пола, а также во втором направлении, перпендикулярном к соответствующему краю, и в плоскости панелей пола;

в которой соединительные части содержат первую запирающую систему для запирания в упомянутом первом направлении, и вторую запирающую систему для запирания в упомянутом втором направлении;

в которой вторая запирающая система, по существу, образована вверх направленной нижней крючкообразной частью, расположенной на краю, а также вниз направленной верхней крючкообразной частью, расположенной на противоположном краю, при этом крючкообразные части могут быть зацеплены друг за друга посредством упомянутого опускания;

в которой нижняя крючкообразная часть содержит выступ, который продолжается сбоку от нижнего края панели и который снабжен вверх направленным запирающим элементом с запирающей поверхностью, при этом верхняя крючкообразная часть содержит выступ, который продолжается сбоку от верхнего края панели и который снабжен вниз направленным запирающим элементом с запирающей поверхностью;

в которой упомянутая первая запирающая система содержит отдельный запирающий элемент;

в которой этот запирающий элемент предусмотрен в выемке, которая присутствует на соответствующем краю на некотором расстоянии под верхней поверхностью, более конкретно верхней стороной, и отделен от верхней поверхности посредством выступообразной части;

в которой эта выступообразная часть, видимая в поперечном сечении, содержит ближний конец и дальний конец, и в котором дальний конец образовывает верхний край;

в которой выступообразная часть около ближнего конца имеет толщину, здесь ниже называемую ближней толщиной, где эта ближняя толщина образована посредством промежутка, перпендикулярного к верхней поверхности, измеренного от верхней поверхности до точки касания, определяемой линией под углом 60° с упомянутой верхней поверхностью, которая направлена вниз в ближайшем направлении, и которая является касательной к упомянутой выемке; и

в которой выступообразная часть, видимая в поперечном сечении, имеет горизонтальную длину, которая образована горизонтальным промежутком между наиболее дальним концом выступообразной части и наиболее ближней точкой упомянутой выемки;

отличающуюся тем, что панель пола объединяет следующие признаки:

- с одной стороны, что упомянутые запирающие поверхности выполнены так, что в соединенном положении, в том месте, где они входят в контакт друг с другом, они образуют угол, отличный от 90° с плоскостью панели пола;

- и, с другой стороны, что упомянутая выступообразная часть представляет по меньшей мере один из следующих признаков или сочетание любых двух или трех из следующих признаков, либо все четыре следующие признака:

- соотношение упомянутой ближайшей толщины к упомянутому горизонтальному промежутку больше чем 0,75;

- упомянутая выемка расположена по всей ее глубине, возможно, за исключением первых 10% ее глубины, ниже воображаемой линии, которая продолжается через упомянутый верхний край и внутрь наклонно вниз под углом 36 градусов;

- упомянутая горизонтальная длина, или таким образом, глубина выемки, является менее чем 2,4 мм, а еще лучше менее чем 2,2 мм;

- упомянутая горизонтальная длина меньше чем 0,4 раза общей толщины панели пола.

Согласно второй возможности второй аспект предусматривает панель пола для образования покрытия пола, в котором эта панель пола, по существу, состоит из синтетического материала и является гибким видом;

в которой панель пола на по меньшей мере одной паре противоположных краев содержит соединительные части, которые позволяют присоединение двух таких панелей пола посредством опускания одной панели пола в отношении к другой панели пола, в котором эти соединительные части позволяют запирание в первом направлении, перпендикулярном к плоскости панелей пола, а также во втором направлении, перпендикулярном к соответствующему краю, и в плоскости панелей пола;

в которой соединительные части содержат первую запирающую систему для запирания в упомянутом первом направлении и вторую запирающую систему для запирания в упомянутом втором направлении;

в которой вторая запирающая система, по существу, образована вверх направленной нижней крючкообразной частью, расположенной на краю, а также вниз направленной верхней крючкообразной частью, расположенной на противоположном краю, при этом крючкообразные части при соединении двух таких панелей пола могут быть зацеплены друг за друга посредством упомянутого опускания;

в которой нижняя крючкообразная часть содержит выступ, который продолжается сбоку от нижнего края панели и который снабжен вверх направленным запирающим элементом с запирающей поверхностью, при этом верхняя крючкообразная часть содержит выступ, который продолжается сбоку от верхнего края панели и который снабжен вниз направленным запирающим элементом с запирающей поверхностью;

в которой упомянутая первая запирающая система содержит отдельный запирающий элемент;

в которой этот запирающий элемент предусмотрен в выемке, которая присутствует на соответствующем краю на некотором расстоянии под верхней поверхностью, более конкретно верхней стороной, и отделен от верхней поверхности посредством выступообразной части;

в которой эта выступообразная часть, видимая в поперечном сечении, содержит ближний конец и дальний конец, и в котором дальний конец образовывает верхний край;

в которой выступообразная часть около ближнего конца имеет толщину, здесь ниже называемую ближней толщиной, где эта ближняя толщина образована посредством промежутка, перпендикулярного к верхней поверхности, измеренного от верхней поверхности до точки касания, определяемой линией под углом 60° с упомянутой верхней поверхностью, которая направлена вниз в ближайшем направлении и которая является касательной к упомянутой выемке; и

в которой выступообразная часть, видимая в поперечном с
