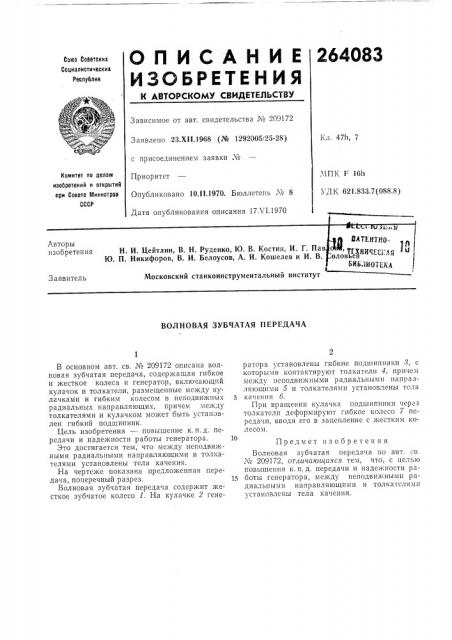

О П И С А Н И Е 264О83

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 209172

Кл. 47h, 7

Заявлено 23.XI 1.1968 (№ 1292005!25-28) с присоединением заявки «¹

Приоритет

Опубликовано 10,11.1970. Бюллетень ¹ 8

Дата опубликования описания 17Л 1.1970

Комитет ло делам изобретений и открытий при Совете Министров

СССР

МПК I. 16h

УДК 621.833.7(088.8) Московский станкоинструментальный институт

Заявитель

ВОЛНОВАЯ ЗУБЧАТАЯ ПЕРЕДАЧА

В основном авт. св. № 209172 описана волновая зубчатая передача, содержащая гибкое и жесткое колеса и генератор, включающий кулачок и толкатели, размещенные между кулачками и гибким колесом в неподвижных радиальных направляющих, причем между толкателями и кулачком может быть установлен гибкий подшипник.

Цель изобретения — повышение к. п. д. передачи и надежности работы генератора.

Это достигается тем, что между неподвижными радиальными направляющими и толкателями установлены тела качения.

На чертеже показана предложенная передача, поперечный разрез.

Волновая зубчатая передача содержит жесткое зубчатое колесо 1. На кулачке 2 генератора установлены гибкие подшипники 8, с которыми контактируют толкатели 4, причем между неподвижными радиальными направляющими 5 и толкателямп установлены тела

5 качения б.

При вращении кулачка подшипники через толкатсли деформируют гибкое колесо 7 передачи, вводя его в зацепление с жестким колесом.

Предмет из обретен ия

Волновая зубчатая передача по авт. св. № 209172, отличающаяся тем, что, с целью повышения к.и.д. передачи и надежности ра15 боты генератора, между неподвижными радиальными направляющими и толкатслями установлены тела качения.

264083
