Способ электрохимического полирования цветныхметаллов

Способ электрохимического полирования цветныхметаллов

Иллюстрации

Показать все

Реферат

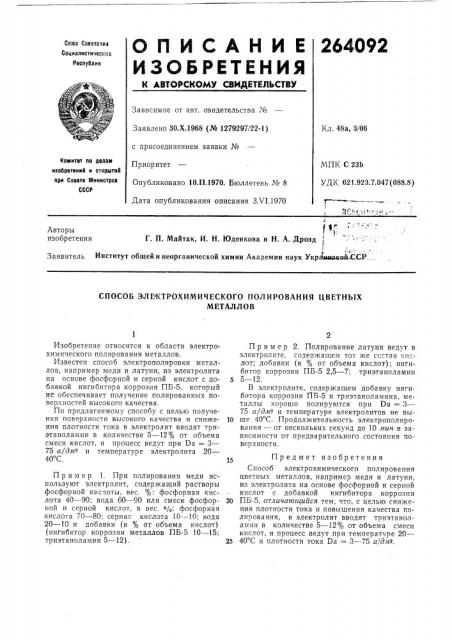

264092

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ЗО.Х.1968 (№ 1279297/22-1) с присоединением заявки №

Приоритет

Опубликовано 1ОЛ1.1970. Бюллетень № 8

Дата опубликования описания З.VI.1970

Кл. 48а, 3/06

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК С 23b

УДК 62!,923.7.047(088.8) ф т

Г. П. Майтак, И. Н. 1Оденкова и Н. А. Дрозд!

Институт общей и неорганической химии Академии наук Укрйнетакой-ССР.

Авторы изобретения

Заявитель

СПОСОБ ЭЛЕКТРОХИМИЧЕСКОГО ПОЛИРОВАНИЯ ЦВЕТНЫХ

МЕТАЛЛОВ

Изобретение относится к области электрохимического полирования металлов.

Известен способ электрополировки металлов, например меди и латуни, из электролита на основе фосфорной и серной кислот с добавкой ингибитора коррозии ПБ-5, который не обеспечивает получение полированных поверхностей высокого качества.

По предлагаемому способу с целью получения поверхности высокого качества и снижения плотности тока в электролит вводят триэтаноламин в количестве 5 — 12% от объема смеси кислот, и процесс ведут при Da = 3—

75 а/дм- и температуре электролита 20—

40 С.

Пример 1. При полировании меди используют электролит, содержащий растворы фосфорной кислоты, вес. %: фосфорная кислота 40 — 90; вода 60 — 90 или смеси фосфорной и серной кислот, в вес. %: фосфорная кислота 70 — 80; серна", кислота 10 — 10; вода

20 — 10 и добавки (в % от объема кислот) (ингибитор коррозии металлов ПБ-5 10 — 15; триэтаноламин 5 — 12), Пример 2. Полирование латуни ведут в электролите, содержащем тот же состав кислот; добавки (в % от объема кислот); ингибитор коррозии ПБ-5 2,5 — 7; триэтаноламин

5 5 — 12.

В электролите, содержащем добавку ингибитора коррозии ПБ-5 и триэтаноламина, металлы хорошо полируются при Da = 3—

75 а/ди- и температуре электролитов не вы10 ше 40 С. Продолжительность электрополирования — от нескольких секунд до 10 мин в заВНсНМосТН от предварительного состояния TIOверхности.

Предмет изобретения

Способ электрохимического полирования цветных металлов, например меди и латуни, из электролита на основе фосфорной и серной кислот с добавкой ингибитора коррозии

20 ПБ-5, отличающийся тем, что, с целью снижения плотности тока и повышения качества полирования, в электролит вводят триэтаноламин в количестве 5 — 12% от объема смеси кислот, и процесс ведут при температуое 20—

25 40 С и плотности тока Da = 3 — 75 а/дл з.
