Распылительная головка электродугового металлизационного аппарата

Распылительная головка электродугового металлизационного аппарата

Иллюстрации

Показать все

Реферат

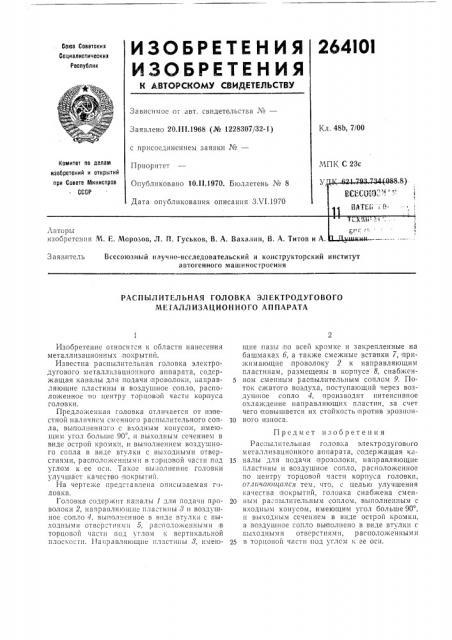

И 3 О Б Р Е Т Е Н И Я 264IOI

ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

3 ависи мое o r авт. свидетельства J¹â€”

Кл. 48b, 7/00

Заявлено 20.111.1968 (№ 1228307/32-1) с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий

МПК, С 23с

Приоритет

Заявитель

Всесоюзный научно-исследовательский и конструкторский институт автогенного машиностроения

РАСПЫЛ ИТЕЛЪНАЯ ГОЛОВКА ЭЛ ЕКТРОДУГОВОГО

МЕТАЛЛ ИЗАЦИОН ИОГО А П ПАРАТА

Изобретение относится к области нанесения металлизационных покрытий.

Известна распылительная головка электродугового металлизационного аппарата, содержащая каналы для подачи проволоки, направляющие пластины и воздушное сопло, расположенное по центру торцовой части кор пуса головки.

Предложенная головка отличается от из|вестной наличием сменного распылительного сопла, выполненного с входным конусом, имеющим угол больше 90, и выходным сечением в виде острой кромки, и выполнением воздушного сопла B виде втулки с выходными отверстиями, расположенными в торцовой ча ти под углом к ее оси. Такое выполнение головки улучшает качество покрытий.

На чертеже представлена описываемая головка.

Головка содержит каналы 1 для подачи проволоки 2, направлявшие пластины 8 и воздушное сопло 4, выполненное в виде втулки с гыходными отверстиями 5, расположенными IB торцовой части под углом и вертикальной плоскости. Направляющие пластины 8, имеющие пазы .по всей кромке и закрепленные на башмаках б, а также смежные вставки 7, прижимающие проволоку 2 к направляющим пластинам, размещены в корпусе 8, снабженном сменным раопылительным соплом 9. Поток сжатого воздуха, поступающий через воздушное сопло 4, производит интенсивное охлаждение направляющих пластин, за счет чего повышается их стойкость против эрозион1О ного износа.

Предмет изобретения

Раопылительная головка электродугового металлизационного аппарата, содержащая ка15 палы для подачи проволоки, направляющие пластины и воздушное сопло, расположенное по центру торцовой части корпуса головки, отлачиощаяся тем, что, с целью улучшения качества покрытий, головка снабжена смен20 ным ра;пылительным соплом, выполненным с входным конусом, имеющим угол больше 90, и выходным сечением в виде острой кромки, а воздушное сопло выполнено в виде втулки с выходными отверстиями, расположенными

25 в торцовой части под углем к ее оси.

264101

Составитель И. Резник

Техред А. А. Камышникова Корректор С. М. Сигал

Редактор Н. С. Коган

Типография, пр. Сапунова, 2

Заказ 1391/7 Тираж 500 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Ми истров СССР

Москва N-35, Раушская наб., д. 4/5
