ГИДРАВЛИЧЕСКИЙ СИЛОВОЙ ЦИЛИНДР С ПРУЖИННЫМ ЗАЖИМОМ, состоящий ИЗ корпуса с каналом для подвода иотвода рабочей жидкости, поршня и штока, находящегося под воздействием аккумулирующей пружины, отличающийся тем, что, с целью компенсации отклонений рабочего усилия и увеличения надежности работы пружинного зажима, цилиндр снабжен дополнительной пружиной сжатия, установленной между.штоком и поршнем, для возврата последнего в исходное положение после зажима детали.

СОЮЗ СОВЕТСНИХ . СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (ll) А

S(Sn Р 15 В 15/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 1253631/25-08 (22) 26.06.68 (46), 30.07.83. Бюл. Р 28 (72) И.Я. Шимилевич (71) Московский завол автоматических линий "Станколиния" им. 50-летия

СССР (53) 621,9,229(088.8) (54)(57) ГИДРАВЛИЧЕСКИИ СИЛОВОЙ ЦИЛИНДР С ПРУЖИННЫМ ЗАЖИМОМ, состоящий из корпуса с каналом для подвода и отвода рабочей жидкости, поршня и штока, находящегося под воздействием аккумулирующей пружины, о т л ич а ю шийся тем, что, с целью компенсации отклонений рабочего усилия и увеличения надежности работы пружинного зажима, цилиндр снабжен дополнительной пружиной сжатия, установленной между штоком и поршнем, для возврата последнего в исходное положение после зажима детали.

264128!

Редактор Е. Зубиетова

Техред С.Легеза <орректор И Ватрушкина

Тираж 717 П одп ис ное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6536/3 филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Известны гидравлические силовые цилиндры с пружинным зажимом, состоящие из корпуса с каналом для подвода и отвода рабочей жидкости, поршня и штока, находящегося под воздействием аккумулирующей пружины. Изменение усилия зажима в зависимости от изменения размера зажимаемой де.тали в этих конструкциях снижает надежность. работы пружинного зажима, так как при поршне, оказавшемся вплотную к рабочему штоку, усилие зажима может быть равно нулю.

Цель изобретения — компенсация отклонений рабочего усилия и увеличейие надежности работы пружинного )5 зажима.

Это достигается тем, что цилиндр снабжен дополнительной пружиной сжатия, установленной между штоком и поршнем, для возврата последнего в исходное положение после зажима детали.

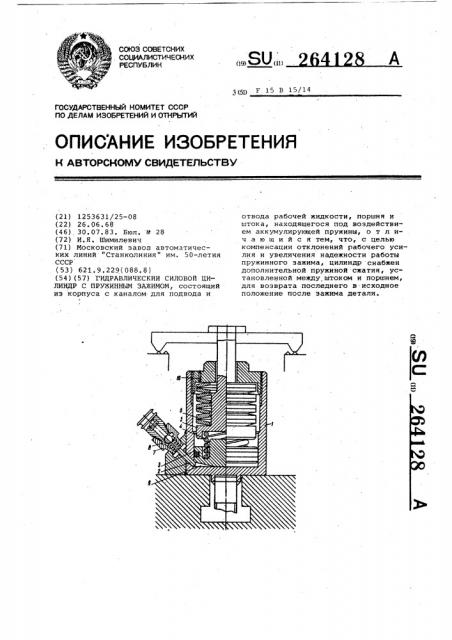

На чертеже показан предлагаемый гидравлический цилиндр, продольный разрез. ,25

Корпус силового цилиндра 1 снабжен каналом 2 для подвода и отвода рабочей жидкости. Поршень 3 через до. полнительную пружину 4 и шток 5 передает усилие натяжения аккумулирующей пружины 6 от давления жидкости, необходимое для зажима детали. Жидкость высокого давления поступает от источника питания через штуцер 7, в котором встроен обратный клапан 8, в полость 9. Корпус цилиндра имеет отверстие 10, соединяющее цилиндр с атмосферой и обеспечивающее атмосферное давление под рабочим штоком, которое позволяет ему свободно передвигаться и гарантировать надежный зажим детали. При зажиме детали жидкость высокого давления от источника питания впрыскивается в полость.

Аккумулирующая пружина под давлением поршня через дополнительную пружину на рабочий шток сжимается до усилия, превышающего необходимое усилие зажима детали. После установки детали полость сообщается со сливом. Рабочий шток усилием аккумулирующей пружины производит зажим детали. Дополнительная пружина возвращает поршень в исходное положение. Для разжима детали вновь подается в полость жидкость высокого давления. Аккумулирующая пружина сжимается до предельного усилия, поднимая рабочий шток и освобождая деталь.
