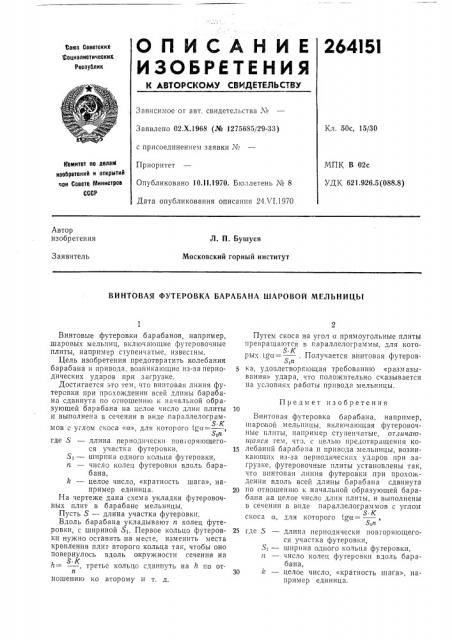

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

26415I союз Советских социалистических

Республик

Зависимое от авт. свидетельства М

Кл. 50с, 15/30

Заявлено 02.Х.1968 (№ 1275685/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 10.11.1970. Бюллетень № 8

Дата опубликования описания 24Л 1.1970

Комитет по делаМ изобретений и открытий сои Совете Министров

СССР

МПК В 02с

УДК 621.926.5 (088.8) Автор изобретения

Л. П. Бушуев

Московский горный институт

Заявитель

ВИНТОВАЯ ФУТЕРОВКА БАРАБАНА ШАРОВОЙ МЕЛЬНИЦЫ

Предмет изобретения

Винтовые футеровки барабанов, например, шаровых мельниц, включающие футеровочные плиты, например ступенчатые, известны.

Цель изобретения предотвратить колебания барабана и привода. возникающие из-за периодических ударов при загрузке.

Достигается зто тем, что винтовая линия футеровки при прохождении всей длины оарабана сдвинута по отношению к начальной образующей барабана на целое число длин плиты и выполнена в сечении в виде параллелограмS К мов с у-лом скоса «а», для которого (г а=

S,è где Ь вЂ” длина периодически пов оряющегося участка футеровки, St — ширина одного ксльца футеровки, n — число колец футеровки вдоль барабана, k — целое число, «кратность шага», например единица.

На чертеже дана схема укладки футеровочных плит в барабане мельницы.

Пусть S — длина участка футеровки.

Вдоль барабана укладывают и колец футеровки, с шириной St. Первое кольцо футеровки нужно оставить на месте, изменить места крепления плит второго кольца так, чтобы оно повернулось вдоль окружности сечения на

S.К

h=, третье кольцо сдвинуть íà h по отп ношению ко второму и т. д.

Путем скоса на угол а прямоугольные плиты превращаются в параллелограммы, для котоS.К рых @а= . Получается винтовая футеровЯ,п ка, удовлетворяющая требованию «размазывания» удара, что положительно сказывается на условиях работы привода мельницы.

Винтовая футеровка барабана, например, шарсвой мельницы, включающая футеровочные плиты, например ступенчатые, отличаюи(аясл тем, что, с целью предотвращения ко15 лебаний барабана и привода мельницы, возникающих из-за периодических ударов при загрузке, футеровочные плиты установлены так, что винтовая линия футеровки,при прохождении вдоль всей длины барабана сдвинута

20 по отношению к начальной образующей барабана на целое число длин плиты, и выполнены в сечении в виде параллелограммов с углом

S К скоса а, для которого (ga =

S,n

25 где S — длина периодически повторяющегося участка футеровкп, Ь, — ширина одного кольца футеровки, tI — число колец футеровки вдоль барабана, 30 /г — целое число, «кратность шага», например единица.

264151

=nS
