Способ изготовления стоматологического имплантата и устройство для его осуществления

Способ изготовления стоматологического имплантата и устройство для его осуществления

Иллюстрации

Показать все

Реферат

Изобретение относится к медицине, а именно к стоматологии, и может быть использовано при имплантации.

Заболеваниями зубов охвачено более 90% населения Земли, а конечный результат их лечения - удаление больного зуба, а что взамен? В этом и заключается проблема и актуальность ее разрешения.

Из научной и патентной информации известны: методы, способы, материалы и инструментарий при помощи которых, удаленные зубы пытается заменить искусственными, в функциональном отношении, не уступающими естественным зубам. Этот процесс начинается с удаления больного зуба и заканчивается внедрением на его месте искусственного зуба. Так, в патенте №2199971 "Устройством для препарирования зуба” осуществляется начальная стадия этого процесса. В патенте №2213536 предложен "Адаптер-инструмент для введения имплантата". В патентах №2209049; 2228727; 2276970 предложены варианты эндодонто-эндооссального имплантата. В патенте №2327433 предложен апекс-дентальный имплантат. В патенте №2286112 предложен "Способ реплантации зубов". В патенте №2523559 предложен "Способ создания зуба"

Во всех обозначенных патентах успешно разрешаются поставленные задачи, но при этом существенно не разрешается не менее важная проблема для пациента: время пребывания у врача и стоимость "зубного интерьера".

Именно эти проблемы предлагается решить при помощи изобретения. В качестве прототипа был выбран "Способ реплантации зубов"

В предлагаемом способе результат достигается за счет непрерывной последовательности операций: удаление больного зуба; кюретаж и санация альвеолы; укрытие всей поверхности альвеолы пленкой "Карботексим-М" (патент №2562541) или ее напыление; установка устройства для нормирования десны и имплантата; абтурация корневого канала под давлением БТц-материалом с формированием посадочного конуса для коронки; подбор по функциональному назначению и размеру керамической коронки и ее фиксация на унифицированном посадочном конусе имплантата, который нормируется при помощи устройства, представляющего собой Ω-образный зажим, выполненный из листовой пружинной стали, боковые плоскости которого имеют профиль десны и снабжены державками, а горизонтальная плоскость, с овальным отверстием, снабжена цилиндром с коническим поршнем.

Устройство представляет собой зажим, состоящий из боковых плоскостей 1 и 2, снабженных державками "а", и горизонтальной плоскости 3 с овальным отверстием "б", цилиндра 4 с коническим поршнем 5.

Работает устройство следующим образом: заряжается цилиндр 4 БТц-материалом. При помощи державок "а" разжимаются боковые плоскости 1 и 2, зажим устанавливается на место удаленного зуба. При опускании державок "а", плоскости 1 и 2, с профилем десны, охватывают десну. При нажатии на поршень 5 горизонтальная плоскость 3 закрывает десну свеpxу и происходит заполнение альвеолярной лунки БТц-материалом через овальное отверстие “б" под давлением. При этом не нарушается форма десны, потому что внутреннее распорное давление компенсирует упругие силы деформации боковых плоскостей 1 и 2, по крайней мере, в завершающей стадии наполнения альвеолярной лунки БТц-материалом (см. поз. 6-8).

Предлагаемый способ имплантации менее болезненный, поскольку не имеет других хирургических вмешательств, кроме удаления больного зуба

Благодаря применению прокладочного материала "Карботексим-М" между телом имплантата и телом десны упрощается приживаемость имплантата, чему способствует прокладочный материал, состоящий на 99,9% из углерода, обладающий: пористостью, через которую легко прорастают биологическая ткань и сосуды, стимулирующий рост и регенерацию тканей, выполняющий транспортные функции для лекарств - ускоряющий процесс остеоинтеграции. За счет непрерывной последовательности операций имплантации сокращаются посадочное время пациента у стоматолога-ортопеда, трудовые затраты и стоимость.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

На прилагаемых чертежах изображены:

на фиг. 1 - вид с сечением корневой полости удаленного зуба;

на фиг. 2 - вид с сечением расположения "Карботексим-М" - пленки, которая может быть нанесена путем "напыления";

на фиг. 3 - вид установки устройства для заполнения альвеолярной полости БТц-материалом;

на фиг. 4 - вид сечения, сформированного имплантатом;

на фиг. 5 - вид имплантанта;

на фиг. 6 - продольное сечение устройства для изготовления имплантанта;

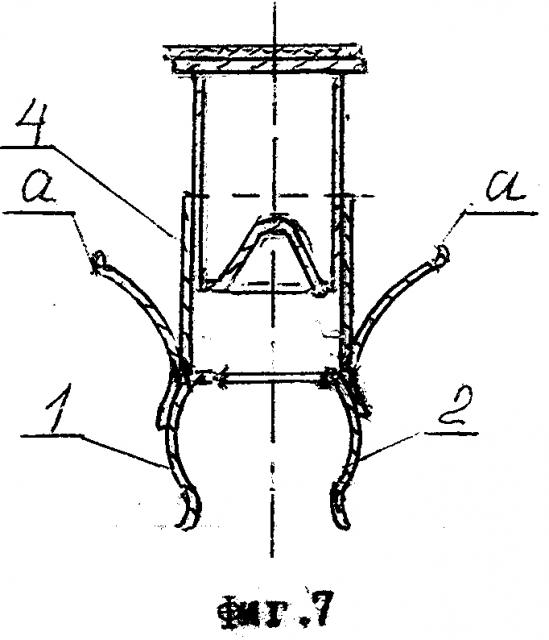

на фиг. 7 - вид А (в сечении) на фиг. 6;

на фиг. 8 дано пояснение, что на завершающей фазе формирования имплантанта внутреннее распирающее давление компенсируется упругими силами зажима.

1. Устройство для изготовления стоматологического имплантата представляет собой Ω-образный зажим, изготовленный из листовой пружинной стали, у которого боковые плоскости, имеющие профиль десны, оснащены державками, а горизонтальная плоскость, с овальным отверстием, снабжена цилиндром с коническим поршнем.

2. Способ изготовления стоматологического имплантата заключается в том, что удаляют больной зуб, осуществляют кюретаж, промывают альвеолярную лунку раствором антибиотиков, осуществляют, напылением, укрытие альвеолярной лунки пленкой "Карботексим-М", а на место удаленного зуба устанавливают устройство по п.1 для формирования из БТц-материала имплантата с посадочным конусом под коронку.
