Устройство для сборки и разборки составного бревенчатого стояка стоечного подъемного крана

Иллюстрации

Показать все

Реферат



_#_ 2642О

Класс 35-Ь; — 1

Йвтооекое евидетепьетво на изобретение

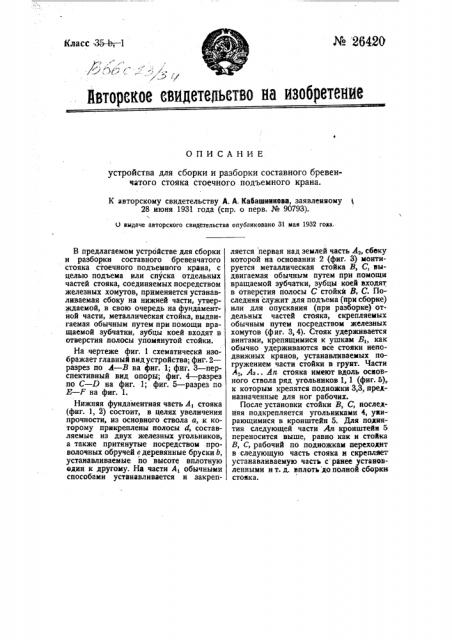

ОПИСАНИЕ устройства для сборки и разборки составного бревенчатого стояка стоечного подъемного крана.

K авторскому свидетельству А. А, Кавашникова, заявленному

28 июня 1931 года (спр. о перв. ¹ 90793).

O выдаче авторского свидетельства опубликовано 31 мав 1932 года.

В предлагаемом устройстве для сборки и разборки составного бревенчатого стояка стоечного подъемного крана, с целью подъема или спуска отдельных частей стояка, соединяемых посредством железных хомутов, применяется устанавливаемая сбоку на нижней части, утверждаемой, в свою очередь на фундаментной части, металлическая стойка, выдвигаемая обычным путем при помощи вращаемой зубчатки, зубцы коей входят в отверстия полосы упомянутой стойки.

На чертеже фиг. 1 схематическй изображает главный вндустройства; фиг. 2— разрез по А — В на фиг. 1; фиг. 3 — перспективный вид опоры; фиг. 4 — разрез по С вЂ” D на фиг. 1; фиг. 5 — разрез по

Ж вЂ” F на фиг. 1.

Нижняя фундаментная часть Л1 стояка (фиг. 1, 2) состоит, в целях увеличения прочности, из основного ствола а, к которому прикреплены полосы Ф, составляемые из двух железных угольников, а также притянутые посредством проволочных обручей с деревянные бруски Ь, устанавливаемые по высоте вплотную один к другому. На части А, обычными способами устанавливается н закрепляется первая над землей часть Яа, сбоку которой на основании 2 (фиг. 3) монтируется металлическая стойка В, С, выдвигаемая обычным путем при помощи вращаемой зубчатки, зубцы коей входят в отверстия полосы С стойкй В, С. Последняя служит для подъема (при сборке) или для опускания (при разборке) отдельных частей стояка, скрепляемых обычным путем посредством железных хомутов (фиг. 3,4). Стояк удерживается винтами, крепящимися к ушкам Б„как обычно удерживаются все стояки неподвижных кранов, устанавливаемых погружением части стойки в грунт. Части

Аа, Aa.. An стояка имеют вдоль основного ствола ряд угольников 1, 1 (фиг. 5)„ к которым крепятся подножки 3,3, предназначенные для ног рабочих.

Послеустановки стойки В, С, последняя подкрепляется угольниками 4, упирающимися в кронштейн 5. Для поднятия следующей части An кронштейн 5 переносится выше, равно как и стойка

В, С, рабочий по подножкам переходит в следующую часть стояка и скрепляет устанавливаемую часть с ранее установленными и т. д. вплоть до полной сборки стояка.

Предмет изобретения.

1..Устройство для сборки и разборки составного бревенчатого стояка стоечного подъемного крана, отличающееся

-тем, что с целью подъема или спуска отдельных частей А„А4... А стояка, .соединяемых посредством железных хомутов, применена устанавливаемая сбоку на части А утвержденной на фундаментной части А, металлическая стойка В, С выдвигаемая обычным путем при помощи вращаемой зубчатки, зубцы коей входят в отверстия полосы С стойкй

В, С.

2. Применение к устройству по п. 1, с целью увеличения прочности стояка, йолос — d, составляемых из двух железных угольников и деревянных брусков b, устанавливаемых по высоте вплотную один к другому и притягиваемых к стволу. а посредством проволочных обручей с.

Ю. E.

Тип. „Искра".
