Способ изготовления строительных изделий

Способ изготовления строительных изделий

Иллюстрации

Показать все

Реферат



264206

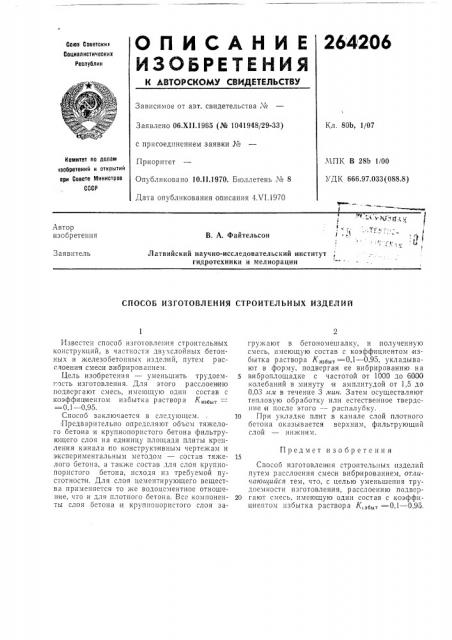

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 80Ь, 1/07

Заявлено 06.Х11,1965 (№ 1041948 29-33) с присоединением заявки №

Приоритет

Опубликовано 10.11.1970. Бюллетень ¹ 8

Дата опубликования описания 4.VI.1970

Комитет по делам тзобретений и открытий ори Совете Министров

СССР

МПК В 28Ь 1/00

УДК 666.97.033(088,8) Автор изобретения

В. А. Файтельсон

Заявитель

Латвийский научно-исследовательский институт гидротехники и мелиорации

СПОСОБ ИЗГОТОВЛЕНИЯ СТРОИТЕЛЪНЪ|Х ИЗДЕЛИЙ

Известен способ изготовлепия строительных конструкций, в частности двухслойных бетонных и железобетонных изделий, путем расслоения смеси вибрированием.

Цель изобретения — уменьшить трудоемкость изготовления. Для этого расслоению подвсргают смесь, имеющую один состав с коэффициентом избытка раствора К„,оы, = 0,1 — 0,95.

Способ заключается в следующем.

Предварительно определяют объем тяжелого оетона и крупнопористого бетона фильтрующего слоя на единицу площади плиты крепления канала по конструктивным чертежам и экспериментальным методом — состав тяжелого бетона, а также состав для слоя крупнопористого бетона, исходя из треоуемой пустотносpи. Для слоя цементирующего вещества применяется то же водоцсментное отношение, что и для плотного бетона. Все компоненты слоя бетона и крупнопористого слоя загружают в бетономешалку, и полученную смесь, имеющую состав с коэффициентом избытка раствора К„,оы, —— 0,1 — 0,95, укладывают в форму, подвергая ее вибрированию на виброплощадке с частотой от 1000 до 6000 колебаний в минуту и амплитудой от 1,5 до

0,03 лл в течение 3 иин. Затем осуществляют тепловую обработку или естественное твердсние и после этого — распалубку.

10 При укладке плит в канале слой плотного бетона оказывается верхним, фпльтрующий слой — ни?кним.

Предмет изобретения

Способ изготовления строительных изделий путем расслоения смеси вибрированием, отличающийся тем, что, с целью уменьшения трудоемкости изготовления, расслоению подвер20 гают смесь, имеющую один состав с коэффициентом избытка р аствор à К,,оы, — — 0,1 — 0,95.
