Система и способ восстановления порошкообразной железной руды в псевдоожиженном слое

Система и способ восстановления порошкообразной железной руды в псевдоожиженном слое

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

[1] Настоящее изобретение относится к областям химической инженерии и металлургии, в частности, способу восстановления порошкообразной железной руды в псевдоожиженном (кипящем) слое и системе для его осуществления.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[2] Существующие способы получения высокоуглеродистого железа используют технологию доменных печей, которая отличается длительностью процесса и требует расхода кокса и окатышей. В последнее время все больше внимания уделяется технологиям получения железа без участия доменных печей, поскольку они не так нуждаются в коксе. Способы получения железа без участия доменных печей делятся на два типа: прямое восстановление и жидкофазное восстановление. При прямом восстановлении из железорудного концентрата получают губчатое железо, которое в основном используется в качестве сырья при изготовлении стали в электрической печи. При жидкофазном восстановлении губчатое железо отделяют от шлака и плавят дальше, чтобы получить жидкое железо. Как при прямом восстановлении, так и при жидкофазном железорудный концентрат сначала подвергается восстановлению в переходной твердо-газообразной фазе. В основном эти два способа различаются коэффициентом металлизации. Для прямого восстановления коэффициент металлизации должен быть не ниже 90%, тогда как коэффициент металлизации для восстановления в переходной твердо-газообразной фазе (более известной как предварительное восстановление) при жидкофазном восстановлении может быть и 75%, поскольку также предусмотрено последующее окончательное восстановление в плавильной ванне. Процесс предварительного восстановления как при прямом восстановлении, так и при жидкофазном протекает, по сути, одинаково: твердая железная руда восстанавливается до газообразной фазы. В связи с этим, когда в настоящей заявке идет речь о восстановлении железной руды, имеются в виду обе эти технологии. Существуют различные способы восстановления железной руды, которые в зависимости от типа используемых реакторов-восстановителей подразделяются на способы восстановления во вращающейся печи, в карусельной печи, в шахтной печи, в кипящем слое и т.д. Реактор-восстановитель с псевдоожиженным (кипящим) слоем считается наиболее эффективным среди реакторов-восстановителей железной руды, поскольку выгодно отличается от прочих, позволяя напрямую обрабатывать порошкообразную руду, обеспечивая хороший перенос тепла и массы, высокую эффективность восстановления и т.д. Изучением способов восстановления железной руды в кипящем слое занимаются уже несколько десятков лет. Было подано множество патентных заявок, а ряд технологических процессов, таких как FIOR/FINMET, FINEX. HISmelt, Circofer и Circored, прошли пилотные испытания либо применяются в промышленном масштабе.

[3] Изучением способа FIOR в 50-х гг. прошлого века начала заниматься исследовательско-инженерная компания ESSO. В 1962 компания провела лабораторные испытания производительностью 5 т/дн (Батон-Руж, штат Луизиана, США), а в 1965 в Дармуте (Новая Шотландия, Канада) была открыта фабрика производительностью 300 т/дн. В 1976 году в Венесуэле был открыт завод горячего брикетирования производительностью 400 000 т/год (см. US 5082251 и US 5192486). Тогда же способ получил название FIOR, т.е. Fine Iron Ore Reduction ("восстановление измельченной железной руды"). Этот завод работает и сегодня. С 1992 г. компания FIOR совместно с австрийской Voestalpine занималась разработкой технологии FINMET, которая была окончательно утверждена в 1995 г. Систему производительностью 500 000 т/год, в основе которой лежал способ FINMET, начали закладывать в январе 1998 г. В ноябре 1999 г. проект был отлажен, и его официальный запуск состоялся в мае 2000 г. В 2001 г. произошло слияние двух FINMET-систем, и их итоговая производительность составила 1 млн т/год. В качестве восстановительной и псевдоожижающей среды в способах FIOR/FINMET используют Н2+СО, полученные из реформированного природного газа. Также способ подразумевает последовательное использование четырех кипящих слоев, т.е. восстановительный газ под давлением 11-13 атм (избыточное/манометрическое давление) последовательно проходит через четвертый кипящий слой, третий кипящий слой, второй кипящий слой и первый кипящий слой. Н2 и СО, оставшиеся в отходящем восстановительном газе, после очистки (отделение от пыли, обезуглероживание и т.д.) перерабатываются. Порошкообразную железную руду последовательно восстанавливают в первом кипящем слое, втором кипящем слое, третьем кипящем слое и четвертом кипящем слое (см. Шенк и др., Particuology, 2011, 914-23). Поскольку в процессе отсутствует промежуточная подача дополнительного тепла, температура слоев постепенно уменьшается от 800°С в четвертом кипящем слое до 400-500°С в первом кипящем слое. При такой температуре восстановления коэффициент восстановления настолько низок, что первый кипящий слой, по сути, используется для предварительного подогрева.

[4] Способ жидкофазного восстановления FINEX, в основе которого лежит предварительный подогрев и восстановление в кипящем слое, - новая совместная разработка корейской Pohang Iron and Steel Co., Ltd и Voestalpine на базе разработанной ей технологии жидкофазного восстановления COREX. Работы по разработке FINEX начались в 1992 г., в 1996 г. были завершены лабораторные испытания производительностью 15 т/дн, в 1999 г. прошли пилотные испытания производительностью 150 т/дн, в январе 2001 г. началось сооружение демонстрационной установки, которая в мае 2004 г. вышла на расчетную производительность 800 000 т/год. Наконец, в мае 2007 г. была создана промышленная демонстрационная установка производительностью 1,5 млн т/год. Этап предварительного восстановления в способе FINEX (см. US 5762681, US 5785733, CN 95191907.5, CN 95191873.7, US 20020166412, US 20060119023, US 20080302212 и US 20080277842), по сути, повторяет способ FIOR/FINMET с последовательным использованием четырех кипящих слоев, но в качестве восстановительной и псевдоожижающей среды используют очищенный коксовый (каменноугольный) газ, полученный посредством очистки коксового газа в процессе жидкофазного восстановления (в печи жидкофазного восстановления). Восстановительный газ под давлением 2,3-4,0 атм (избыточное, или иначе манометрическое, давление) последовательно проходит через четвертый кипящий слой, третий кипящий слой, второй кипящий слой и первый кипящий слой. Н2 и СО, оставшиеся в отходящем восстановительном газе, после очистки (отделение от пыли, обезуглероживание и т.д.) перерабатываются. Порошкообразную железную руду последовательно восстанавливают в первом кипящем слое, втором кипящем слое, третьем кипящем слое и четвертом кипящем слое. Как и в способах FIOR/FINMET, в FINEX отсутствует отдельный агрегат предварительного подогрева порошкообразной железной руды. Температура первого кипящего слоя достигает около 400°С, и он в основном используется для сушки/предподогрева, тогда как температура четвертого кипящего слоя достигает 800-900°С. Способ восстановления в кипящем слое FINEX используют уже много лет, и его ежегодный выход составляет 1,5 млн т (реальный объем производства восстановленной железной руды, по расчетам, будет превышать 2,7 млн т/год).

[5] Способы Circofer и Circored, разработанные немецкой Lurgi (металлургическое подразделение было впоследствии продано Outokumpu, Финляндия), подразумевают восстановление железной руды в кипящих слоях на угольной или газовой основе соответственно. В способе Circored (см. US 5603748 и Шенк и др., Particuology, 2011, 914-23) в качестве восстановительной среды выступает водород, последовательно проходящий через два кипящих слоя. Сначала порошкообразную железную руду сушат и предварительно подогревают до 850-900°С в агрегате предварительного подогрева (подогреватель, состоящий из последовательности кипящий слой-циклон-труба Вентури), после чего оно поступает в циркулирующий кипящий слой, где происходит его предварительное восстановление при температуре 850-900°С (восстановление в первом слое). После предварительного восстановления порошкообразную железную руду сбрасывают из циркулирующего кипящего слоя, и она поступает в пенный кипящий слой, где происходит ее окончательное восстановление (восстановление во втором слое). Камера пенного кипящего слоя представляет собой горизонтальный поперечный многосекционный (многоступенчатый) кипящий слой с рабочей температурой 630-650°С. Рабочее давление обоих кипящих слоев составляет 4 атм (избыточное, или иначе манометрическое, давление). Восстановленную порошкообразную железную руду, сброшенную из пенного кипящего слоя, с помощью мощного нагревателя нагревают до температуры более 680°С, необходимой для брикетирования, после чего она поступает в камеру горячего брикетирования. Отходящий восстановительный газ после обработки, такой как теплообмен с циркулирующим газом для эффективной рециркуляции, очистки, сжатия и т.д. перерабатывают. Работы над технологией восстановления железной руды в циркулирующем кипящем слое были начаты Lurgi в 70-х гг. прошлого века. В период с 1973 по 1990 гг. основным объектом разработок был способ, в котором роль восстановительной среды играл уголь, а 1993 году начались исследования в области технологии восстановления в кипящем слое с водородом в качестве восстановительной среды. В 1996 году в Тринидаде была заложена демонстрационная установка производительностью 500000 т/год. Работы по ее строительству были завершены в марте 1999 г. В мае того же года была выпущена первая партия горячебрикетированного железа (ГБЖ). В период с 1999 по 2001 гг. систему отлаживали, оптимизировали и дорабатывали, и к августу 2001 года расчетная производительность производства ГБЖ - 63,6 т/час - была достигнута. За август-ноябрь 2001 г. установка произвела около 130000 тонн ГБЖ, однако в ноябре 2001 г. ее остановили по экономическим соображениям. Способ Circofer (см. US 20070256519, CN 100587080C и CN 100540698 C) был разработан компанией Lurgi/Outokumpu (см. Орт и др., Minerals Engineering, 2007, 854-861) и подразумевает восстановление железной руды в кипящем слое на угольной основе. По этому способу порошкообразная железная руда в нагревателе, объединяющем циклон и трубу Вентури, вступает в теплообмен с отходящими газами, выброшенными из первого кипящего слоя. После предподогрева порошкообразная железная руда поступает в переднюю камеру первого кипящего слоя. В это же время туда добавляют угольный порошок и вводят кислород. Порошкообразную железную руду предварительно подогревают теплом, полученным от частичного сжигания угольного порошка, в процессе чего также образуется восстановительный газ. Предварительно подогретая таким образом порошкообразная железная руда и полученный газ через верх передней камеры первого кипящего слоя поступают в основное отделение первого кипящего слоя. Очищенный коксовый газ, полученный посредством очистки отходящих газов, поступает через низ первого кипящего слоя и используется в качестве псевдоожижающей и восстановительной среды. После восстановления порошкообразная железная руда сбрасывается из нижней части первого кипящего слоя во второй кипящий слой для продолжения восстановления. Губчатое железо, полученное в процессе восстановления, сбрасывается из второго кипящего слоя, проходит через горячий магнитный сепаратор, который удаляет частицы полукокса, содержащиеся в нем, а затем поступает в плавильную и разделительную печь для отделения от шлака. Горячий отходящий газ, сброшенный через верх первого кипящего слоя, проходит через центробежный пылеотделитель, после чего поступает в подогреватель, объединяющий циклон и трубу Вентури, чтобы нагреть порошкообразную железную руду, одновременно охлаждая отходящий газ. Затем газ проходит через утилизатор тепла для регенерации тепла и подвергается дополнительной очистке от пылевых примесей в мешке-пылесборнике и скруббере Вентури, а также очистке от CO2 в удалителе углекислого газа с целью получения чистого коксового газа для повторного использования в качестве псевдоожижающей и восстановительной среды. Для отработки технологии Circofer компания Lurgi собрала тестовую платформу с циркулирующим кипящим слоем диаметром 700 мм и производительностью 5 т/дн. По состоянию на 2003 год было проведено более десяти испытаний общей продолжительностью свыше 70 дней. Однако в имеющейся документации сказано только, что технология Circofer прошла эти пилотные испытания. Никаких сведений о дальнейших испытаниях или промышленном внедрении не имеется.

[6] По способу HISmelt порошкообразную железную руду предварительно подогревают в транспортном слое в сочетании с четырехступенчатым циклонным подогревателем, затем направляют в плавильную и разделительную печь (см. http://www.hismelt.com; Шенк и др., Particuology, 2011, 914-23). Поскольку данный способ не относится к технологиям восстановления железной руды и не связан с предметом настоящей заявки, подробно он рассматриваться не будет.

[7] Выше были описаны только способы восстановления железной руды в кипящем слое, которые прошли пилотные испытания либо применяются в промышленных масштабах, однако этой технологии посвящено множество прочих патентов. В них рассматривается восстановление в нескольких кипящих слоях, как правило, от двух до четырех, подобно способам FIOR/FINMET и FINMET. Ряд заявленных способов идентичен упомянутым двум технологиям, остальные в качестве отличий предлагают разные комбинации кипящих слоев, режимов предподогрева порошка, предподогрева газа, газовой обработки и проч., защищенные патентами. Тем не менее, несмотря на большое количество патентов, в технологии восстановления железной руды в кипящем слое остается большой простор для инноваций, в частности, в области комбинации основных аспектов кипящих слоев, режимов предподогрева порошка, предподогрева восстановительного газа или газовой обработки. Известные способы восстановления железной руды в кипящем слое оценены ниже со следующих позиций:

[8] 1) Количество кипящих слоев: В самых распространенных способах FIOR/FINMET и FINEX восстановление происходит в четырех кипящих слоях. К патентам, описывающим подобные способы восстановления в четырех кипящих слоях, также относятся: US 20120328465 (2012), CN 101892339 (2012), CN 101397597 (2010), CN 101519707 (2010), CN 100560739 (2009), US 20080277842 (2008), AU 2001265669 (2001) и др. В указанных способах восстановление порошкообразной железной руды, по сути, происходит так же, как и в способах FIOR/FINMET и FINEX. В таких патентах, как CN 103221555 (2013), CN 102127611 (2012), US 6960238 (2005), US 6736876 (2004), US 20020166412 (2002) и US 5785733 (1998), описаны способы восстановления в трех кипящих слоях. Наконец, в CN 201563469 (2010), CN 101333575 (2010) и CN 101906501 (2010), за исключением способа по Lurgi, описаны способы восстановления в двух кипящих слоях.

[9] 2) Предподогрев порошка: По способу Lurgi используется агрегат, состоящий из последовательности циркулирующий кипящий слой-циклонный подогреватель-труба Вентури. В CN 101906501 (2010) для подогрева порошкообразной железной руды используют пятиступенчатый циклонный подогреватель. В CN 101906501 (2010) для предварительного подогрева порошкообразной железной руды используют наклонную печь. В других патентах, в которых отсутствует агрегат предварительного подогрева порошкообразной железной руды, для предварительного подогрева используют последний кипящий слой, что, по сути, повторяет способы FIOR/FINMET и FINEX.

[10] 3) Предподогрев газа: Способ восстановления в кипящем слое по Lurgi подразумевает наличие агрегата предварительного подогрева газа, в отличие от большинства других патентов, в том числе описывающих способы, подобные FIOR/FINMET (US 5082251, и US 5192486) или FINEX (US 5762681 и US 5785733), где такие агрегаты отсутствуют. Однако, если газ предварительно не подогревать, невозможно поддерживать температуру кипящего слоя на отметке 800°С и выше, как того требует реакция. В некоторых патентах (см., например, CN 10151970 (2010), CN 101906501 (2010), AU 2001265669 (2001) и US 6736876 (2004)) раскрывается введение горячего газа, сброшенного плавильным газификатором, напрямую в последний кипящий слой, что позволяет непосредственно использовать температуру газа из плавильного газификатора. Тем не менее, если не удалять побочные продукты процесса плавления и разделения, такие как CO2, H2O и т.д., такой газ будет мало пригоден для восстановления. Надо отметить, что в реальном исполнении системы по способу FIOR/FINMET (см. Шенк и др., Particuology, 2011, 914-23) агрегат предварительного подогрева используется: восстановительный газ предварительно подогревают в подогревателе, после чего он последовательно проходит через четвертый кипящий слой, третий кипящий слой, второй кипящий слой и первый кипящий слой. Однако, поскольку реакция сама по себе поглощает тепло, при отсутствии предварительных подогревателей температура кипящего слоя будет постепенно падать вплоть до 400-500°С в последнем (первом) слое, что значительно снижает эффективность восстановления. Чтобы преодолеть этот недостаток, в US 6960238 (2005) предлагается в горячий раз, перед тем как он поступает в тот или иной кипящий слой, впрыскивать кислород/воздух, который путем частичного сжигания будет напрямую нагревать газ. Однако вместе с повышением температуры при сжигании также будут образовываться CO2 и H2O, которые значительно снижают восстановительный потенциал и восстановительные свойства газа, что, в свою очередь, препятствует процессу восстановления.

[11] 4) Режим газовой обработки: Во всех известных способах газ проходит последовательно через кипящие слои, и давление при осуществлении реакции сильно различается. В частности, по способу FIOR/FINMET рабочее избыточное/манометрическое давление составляет 11-13 атм, по способу FINEX - 2-4 атм, а по способу Circored - 4 атм. В CN 100560739 раскрыто рабочее избыточное/манометрическое давление 4-10 атм. В ряде патентов (например, CN 101519707 (2010) или CN 102127611 (2012)) раскрыто рабочее давление 1-10 атм. Однако подобный разброс практически малоосуществим, поскольку десятикратная разница между верхним и нижним пределами рабочего давления означает десятикратную разницу между верхним и нижним пределами линейной скорости кипящего слоя, а такой гибкостью кипящий слой, как правило, не обладает. В прочих патентах (например, CN 101333575 (2010), 101563469 (2010), CN 103221555 (2013), CN 101892339 (2012) и т.д.) величина рабочего давления вообще не раскрыта.

[12] Восстановление в кипящем слое часто противопоставляют восстановлению в шахтной печи, однако последний не обеспечивает такого хорошего контакта между газообразной и твердой фазами, высокой эффективности переноса массы и теплоты и т.п. Тем не менее энергетические затраты при производстве горячебрикетированного железа по способу FIOR/FINMET составляют около 15 ГДж на тонну, что значительно больше 10,5 ГДж по способу MIDREX с использованием шахтной печи. Это означает, что способы восстановления в кипящем слое можно улучшать с целью снижения их энергоемкости. Существующие способы восстановления порошкообразной железной руды в псевдоожиженном (кипящем) слое в массе своей имеют два основных недостатка:

[13] 1. Высокое рабочее давление. Как в способе FIOR/FINMET, так и в способе FINEX, используется высокое рабочее давление (в FIOR/FINMET оно, к примеру, достигает 12-14 атм). Поскольку сжатие газа требует больших затрат энергии, энергоемкость процесса можно уменьшить, снизив рабочее давление до близкого к атмосферному (например, в способе MIDREX рабочее давление составляет 1-1,5 атм), тем самым повышая общую эффективность восстановления железной руды в кипящем слое. Одна из причин, почему в известных способах используется высокое давление, заключается в том, что таким образом можно уменьшить диаметр реактора-восстановителя на псевдоожиженном (кипящем) слое. Поскольку восстановление железной руды до металлического железа с помощью газа характеризуется высокими требованиями к термодинамике, для восстановления триоксида железа требуется избыточное количество газа. Это приводит к тому, что для процесса восстановления требуется большой объем газа. Если восстановление осуществляется при атмосферном давлении, диаметр кипящего слоя необходимо значительно увеличивать. Например, в системе по способу FINMET производительностью 1 млн. тонн при рабочем давлении 12-14 атм. диаметр кипящего слоя составляет всего 5 м. Можно рассчитать, что, если давление понизить до атмосферного, диаметр кипящего слоя следует увеличить до 17.7 м.

[14] 2. Низкая эффективность восстановления. Несмотря на то, что в большинстве способов для восстановления используются четыре кипящих слоя, в них отсутствует промежуточная подача дополнительного тепла в процессе прохождения газа между слоями. Из-за этого наблюдается падение температуры восстановления с четвертого слоя до первого, и в последнем температура достигает только 400-500°С. Поскольку железная руда обладает низкой кинетикой восстановления при температурах ниже 700°С, два последних кипящих слоя из четырех, как заявлено в известных решениях, в процессе практически не участвуют, что приводит к падению эффективности восстановления.

[15] Исходя из всего перечисленного, снижение рабочего давления псевдоожиженного слоя и повышение общей эффективности восстановления в многоступенчатом кипящем слое посредством технических инноваций играют ключевую роль в сокращении энергопотребления в процессе восстановления железной руды с использованием псевдоожиженного слоя, а также улучшении экономической эффективности процесса восстановления.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[16] Цель настоящего изобретения - описать способ восстановления порошкообразной железной руды в кипящем слое и систему для его осуществления, обеспечивающие высокую эффективность процесса восстановления порошкообразной железной руды в кипящем слое при давлении, близком к атмосферному.

[17] Для достижения вышеуказанных целей настоящее изобретения реализуется следующим образом:

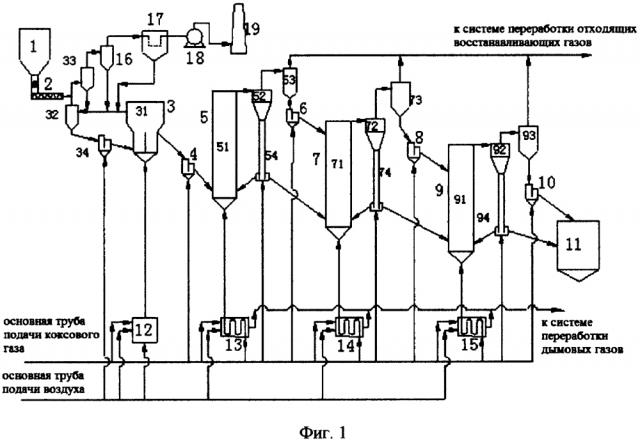

[18] Настоящее изобретение описывает систему восстановления порошкообразной железной руды в кипящем слое, включающую бункер (1) для порошкообразной железной руды, шнековый питатель (2), узел окисляющего кипящего слоя (3), первый питатель (4), узел первого циркулирующего кипящего слоя (5), второй питатель (6), узел второго циркулирующего кипящего слоя (7), третий питатель (8), узел третьего циркулирующего кипящего слоя (9), разгрузочное устройство (10), приемник (11) готового продукта, камеру сгорания (12), первый подогреватель (13) коксового газа, второй подогреватель (14) коксового газа, третий подогреватель (15) коксового газа, центробежный пылеотделитель (16), мешок-пылесборник (17), вытяжной вентилятор (18) и дымовую трубу (19).

[19] Узел окисляющего кипящего слоя (3) включает камеру (31) окисляющего кипящего слоя, первый циклон-сепаратор (32), второй циклон-сепаратор (33) и питатель (34).

[20] Узел первого циркулирующего кипящего слоя (5) включает первый стояк - riser (51). третий циклон-сепаратор (52), четвертый циклон-сепаратор (53) и первую циркуляционную опускную трубу - dipleg (54).

[21] Узел второго циркулирующего кипящего слоя (7) включает второй стояк - riser (71), пятый циклон-сепаратор (72), шестой циклон-сепаратор (73) и вторую циркуляционную опускную трубу - dipleg (74).

[22] Узел третьего циркулирующего кипящего слоя (9) включает третий стояк - riser (91), седьмой циклон-сепаратор (92), восьмой циклон-сепаратор (93) и третью циркуляционную опускную трубу - dipleg (94).

[23] Выход в днище бункера (1) для порошкообразной железной руды посредством трубопровода соединен с загрузочным входом шнекового питателя (2), то есть порошкообразная железная руда подается в шнековый питатель (2) посредством трубопровода. Выход шнекового питателя (2) посредством трубопровода соединен с газоотводом первого циклона-сепаратора (32) и входом второго циклона-сепаратора (33). [24] В верхней части камеры (31) окисляющего кипящего слоя расположены выход и газоотвод, в днище расположен впуск газа, а в нижней части расположен загрузочный вход. Газоотвод камеры (31) окисляющего кипящего слоя соединен с входом первого циклона-сепаратора (32), загрузочный вход камеры (31) окисляющего кипящего слоя соединен с выходом питателя (34), впуск газа камеры (31) окисляющего кипящего слоя посредством трубопровода соединен с газоотводом камеры сгорания (12), а выход камеры (31) окисляющего кипящего слоя посредством трубопровода соединен с загрузочным входом первого питателя (4). Вход первого циклона-сепаратора (32) также посредством трубопровода соединен с выходом второго циклона-сепаратора (33), выходом центробежного пылеотделителя (16) и выходом мешка-пылесборника (17) соответственно, выход первого циклона-сепаратора (32) соединен с загрузочным входом питателя (34), а впуск газа и выход питателя (34) посредством трубопровода соединены с основной трубой подачи воздуха и загрузочным входом камеры (31) окисляющего кипящего слоя соответственно. Вход второго циклона-сепаратора (33) посредством трубопровода соединен с выходом шнекового питателя (2) и газоотводом первого циклона-сепаратора (32), газоотвод второго циклона-сепаратора (33) соединен с входом центробежного пылеотделителя (16), а выход второго циклона-сепаратора (33) соединен с входом первого циклона-сепаратора (32).

[25] Газоотвод центробежного пылеотделителя (16) посредством трубопровода соединен с впуском газа мешка-пылесборника (17), а выход центробежного пылеотделителя (16) посредством трубопровода соединен с входом первого циклона-сепаратора (32). Впуск газа мешка-пылесборника (17) соединен с входом вытяжного вентилятора (18), выход мешка-пылесборника (17) посредством трубопровода соединен с входом первого циклона-сепаратора (32), а газоотвод вытяжного вентилятора (18) соединен с дымовой трубой (19).

[26] Первый питатель (4) оснащен загрузочным входом, впуском газа и выходом. Загрузочный вход первого питателя (4) посредством трубопровода соединен с выходом камеры (31) окисляющего кипящего слоя, впуск газа первого питателя (4) соединен с основной трубой подачи коксового газа, а выход первого питателя (4) посредством трубопровода соединен с загрузочным входом первого стояка (51).

[27] В верху первого стояка (51) расположен газоотвод, в днище расположен впуск газа, а в нижней части расположен загрузочный вход и циркуляционное возвратное отверстие. Газоотвод первого стояка (51) соединен с входом третьего циклона-сепаратора (52), загрузочный вход первого стояка (51) соединен с выходом первого питателя (4), а впуск газа первого стояка (51) посредством трубопровода соединен с отводом коксового газа первого подогревателя (13) коксового газа. Газоотвод третьего циклона-сепаратора (52) соединен с входом четвертого циклона-сепаратора (53), а разгрузочное отверстие третьего циклона-сепаратора (52) соединено с первой циркуляционной опускной трубой (54). В нижней части первой циркуляционной опускной трубы (54) расположены возвратное отверстие и разгрузочное отверстие, причем возвратное отверстие первой циркуляционной опускной трубы (54) посредством трубопровода соединено с циркуляционным возвратным отверстием первого стояка (51), разгрузочное отверстие первой циркуляционной опускной трубы (54) посредством трубопровода соединено с нижним загрузочным входом второго стояка (71), а впуск газа первой циркуляционной опускной трубы (54) соединен с основной трубой подачи коксового газа. Газоотвод четвертого циклона-сепаратора (53) посредством трубопровода соединен с входом системы переработки отходящих восстановительных газов, а разгрузочное отверстие четвертого циклона-сепаратора (53) посредством трубопровода соединено с загрузочным входом второго питателя (6).

[28] Второй питатель (6) оснащен загрузочным входом, впуском газа и выходом. Загрузочный вход второго питателя (6) соединен с разгрузочным отверстием четвертого циклона-сепаратора (53), впуск газа второго питателя (6) соединен с основной трубой подачи коксового газа, а выход второго питателя (6) посредством трубопровода соединен с верхним загрузочным входом второго стояка (71).

[29] В верху второго стояка (71) расположен газоотвод, в верхней части расположен верхний загрузочный вход, в днище расположен впуск газа, а в нижней части расположены нижний загрузочный вход и циркуляционное возвратное отверстие. Газоотвод второго стояка (71) соединен с входом пятого циклона-сепаратора (72), верхний загрузочный вход второго стояка (71) соединен с выходом второго питателя (6), нижний загрузочный вход второго стояка (71) посредством трубопровода соединен с разгрузочным отверстием первой циркуляционной опускной трубы (54), а впуск газа второго стояка (71) посредством трубопровода соединен с отводом коксового газа второго подогревателя (14) коксового газа. Газоотвод пятого циклона-сепаратора (72) соединен с входом шестого циклона-сепаратора (73), а разгрузочное отверстие пятого циклона-сепаратора (72) соединено со второй циркуляционной опускной трубой (74). В нижней части второй циркуляционной опускной трубы (74) расположены возвратное отверстие и разгрузочное отверстие. Возвратное отверстие второй циркуляционной опускной трубы (74) посредством трубопровода соединено с циркуляционным возвратным отверстием второго стояка (71), разгрузочное отверстие второй циркуляционной опускной трубы (74) посредством трубопровода соединено с нижним загрузочным входом третьего стояка (91), а впуск газа второй циркуляционной опускной трубы (74) посредством трубопровода соединен с основной трубой подачи коксового газа. Газоотвод шестого циклона-сепаратора (73) посредством трубопровода соединен с входом системы переработки отходящих восстановительных газов, а разгрузочное отверстие шестого циклона-сепаратора (73) посредством трубопровода соединено с загрузочным входом третьего питателя (8).

[30] Третий питатель (8) оснащен загрузочным входом, впуском газа и выходом. Загрузочный вход третьего питателя (8) соединен с разгрузочным отверстием шестого циклона-сепаратора (73), впуск газа третьего питателя (8) соединен с основной трубой подачи коксового газа, а выход третьего питателя (8) посредством трубопровода соединен с верхним загрузочным входом третьего стояка (91).

[31] В верху третьего стояка (91) расположен газоотвод, в верхней части расположен верхний загрузочный вход, в днище расположен впуск газа, а в нижней части расположены нижний загрузочный вход и циркуляционное возвратное отверстие. Газоотвод третьего стояка (91) соединен с входом седьмого циклона-сепаратора (92), верхний загрузочный вход третьего стояка (91) соединен с выходом третьего питателя (8), нижний загрузочный вход третьего стояка (91) посредством трубопровода соединен с разгрузочным отверстием второй циркуляционной опускной трубы (74), а впуск газа третьего стояка (91) посредством трубопровода соединен с отводом коксового газа третьего подогревателя (15) коксового газа. Газоотвод седьмого циклона-сепаратора (92) соединен с входом восьмого циклона-сепаратора (93), а разгрузочное отверстие седьмого циклона-сепаратора (92) соединено с третьей циркуляционной опускной трубой (94). В нижней части третьей циркуляционной опускной трубы (94) расположены возвратное отверстие и разгрузочное отверстие. Возвратное отверстие третьей циркуляционной опускной трубы (94) посредством трубопровода соединено с циркуляционным возвратным отверстием третьего стояка (91), разгрузочное отверстие третьей циркуляционной опускной трубы (74) посредством трубопровода соединено с приемником (11) готового продукта, а впуск газа третьей циркуляционной опускной трубы (94) посредством трубопровода соединен с основной трубой подачи коксового газа. Газоотвод восьмого циклона-сепаратора (93) посредством трубопровода соединен с входом системы переработки отходящих восстановительных газов, а разгрузочное отверстие восьмого циклона-сепаратора (93) посредством трубопровода соединено с входным отверстием разгрузочного устройства (10).

[32] Разгрузочное устройство (10) оснащено входным отверстием, впуском газа и выходом. Входное отверстие разгрузочного устройства (10) соединено с разгрузочным отверстием восьмого циклона-сепаратора (93), впуск газа разгрузочного устройства (10) соединен с основной трубой подачи коксового газа, а выход разгрузочного устройства (10) посредством трубопровода соединен с приемником (11) готового продукта.

[33] Воздух нагревают с помощью камеры сгорания (12) посредством сжигания коксового газа. Камера сгорания (12) оснащена соплом, которое соединено с основной трубой подачи коксового газа и основной трубой подачи воздуха, и газоотводом, который соединен с впуском газа в днище камеры (31) окисляющего кипящего слоя. Впуск газа камеры сгорания (12) соединен с основной трубой подачи воздуха.

[34] Подогреватель коксового газа подразделяется на первый подогреватель (13) коксового газа, второй подогреватель (14) коксового газа и третий подогреватель (15) коксового г аза, в которых происходит предварительный подогрев кипящего коксового газа, необходимого для работы первого циркулирующего кипящего слоя (5), второго циркулирующего кипящего слоя (7) и третьего циркулирующего кипящего слоя (9) соответственно. Каждый из трех подогревателей коксового газа оснащен соплом, отводом дымовых газов, впуском коксового газа и отводом коксового газа. Сопло используют для сжигания коксового газа с целью образования высокотемпературных дымовых газов и получения тепла, необходимого для предварительного подогрева восстановительного коксового газа, причем сопло посредством трубопровода соединено с основной трубой подачи воздуха и основной трубой подачи коксового газа. Отвод дымовых газов соединен с основной трубой подачи дымовых газов, так что отработанные дымовые газы посредством основной трубы подачи дымовых газов поступают в систему переработки дымовых газов для регенерации тепла. Впуск коксового газа соединен с основной трубой подачи коксового газа, в то время как отвод коксового газа первого подогревателя (13) коксового газа соединен с впуском газа в днище первого стояка (51), отвод коксового газа второго подогревателя (14) коксового газа соединен с впуском газа в днище второго стояка (71), а отвод коксового газа третьего подогревателя (15) коксового газа соединен с впуском газа в днище третьего стояка (91).

[35] Настоящее изобретение представляет собой способ восстановления в описанной выше системе восстановления порошкообразной железной руды в псевдоожиженном (кипящем) слое, включающий разрешение одновременного впуска и прохождения порошка и газа внутри системы в соответствии со следующей последовательностью действий: порошкообразную железную руду из бункера (1) для порошкообразной железной руды посредством шнекового питателя (2) и через второй циклон-сепаратор (33), центробежный пылеотделитель (16), первый циклон-сепаратор (32) и питатель (34) подают в камеру (31) пенного кипящего слоя. Порошкообразную железную руду сбрасывают через верхний выход камеры (31) пенного кипящего слоя и посредством первого питателя (4) направляют в стояк (51) узла первого циркулирующего слоя (5), а затем сбрасывают через выход первого стояка (51) и посредством третьего циклона-сепаратора (52) и первой циркуляционной опускной трубы (54) направляют во второй стояк (71). Порошок, собранный четвертым циклоном-сепаратором (53), посредством второго питателя (6) также подают во второй стояк (71), а затем порошок сбрасывают из второго стояка (71) и посредством пятого циклона-сепаратора (72) и второй циркуляционной опускной трубы (74) направляют в третий стояк (91). Порошок, собранный шестым циклоном-сепаратором (73), посредством третьего питателя (8) также подают в третий стояк (91). Восстановленный железный порошок сбрасывают из третьего циркулирующего кипящего слоя (9) и посредством седьмого циклона-сепаратора (92) и третьей циркуляционной опускной трубы (94) подают в приемник (11) готового продукта, в то время как восстановленный железный порошок, собранный восьмым циклоном-сепаратором (93), посредством разгрузочного устройства (10) также подают в приемник (11) готового продукта. Воздух, предварительно подогретый в камере сгорания (12) подают в камеру (31) пенного кипящего слоя, где он вступает в реакцию окисления с порошкообразной железной рудой. Коксовый газ и воздух посредством сопла подают в камеру сгорания (12), где воздух предварительно подогревают посредством сжигания. В это же время воздух также подают в камеру (31) пенного кипящего слоя через впуск газа в днище питателя (34). Газ, сброшенный через газоотвод камеры (31) пенного кипящего слоя, посредством первого циклона-сепаратора (32) и второго циклона-сепаратора (33) вступает в теплообмен с порошкообразной железной рудой, после чего, пройдя очистку от пылевых примесей в центробежном пылеотделителе (16) и мешке-пылесборнике (17), посредством вытяжного вентилятора (18) подают в дымовую трубу (19), откуда окончательно сбрасывают. Коксовый газ, предварительно по
