Система защиты охраняемой территории

Система защиты охраняемой территории

Иллюстрации

Показать все

Реферат

Изобретение к сигнальным устройствам, оснащенным в том числе видеокамерами и предназначенным для охраны территории, например линейного участка границы, и может эффективно применяться для обеспечения безопасности от террористических угроз.

Из уровня техники известна система защиты границы охраняемой территории (RU 2365857, МПК F41H 13/00, опубл. 27.08.2009), предназначенная для охраны границы с использованием видеонаблюдения. Система содержит видеокамеру общего обзора, подключенную к управляющему компьютеру, по меньшей мере, одну единицу дистанционно-управляемого стрелкового оружия, установленную стационарно. Кроме этого, система снабжена датчиками движения, подключенными через контроллер обнаружения нарушителя к управляющему компьютеру, системами световой и звуковой сигнализации, подключенными через контроллеры световой и звуковой сигнализации к управляющему компьютеру [1].

Недостатком изобретения является низкая надежность работы системы в условиях воздействия различных оптических помех.

Наиболее близким по технической сущности к предлагаемому техническому решению является система для осуществления способа защиты линейного участка границы (RU 2460142, МПК G08B 13/196, опубл. 27.08.2012).

Система содержит подсистему сбора и обработки информации на базе компьютера, к которой подключены видеокамеры с прикрепленными к ним лазерами подсветки и тепловизоры, установленные вдоль линейного участка границы [2].

Недостатком известного технического решения является низкая надежность работы системы в условиях воздействия различных оптических помех.

Технической задачей, на решение которой направлена заявленное изобретение, совпадающая с техническим результатом, достигаемым при его использовании, является повышение степени надежности защиты охраняемой территории, например линейного участка границы.

Для решения указанной задачи в системе защиты охраняемой территории, содержащей подсистему сбора и обработки информации и связанные с ней подсистему видеонаблюдения с помощью видеокамер, оснащенных лазерами подсветки, подсистему тепловизионного наблюдения при помощи тепловизоров, причем тепловизоры и видеокамеры установлены вдоль линейного участка границы с чередованием, а также подсистему вибрационного обнаружения, выход подсистемы сбора и обработки информации связан с блоком управления двунаправленным интерфейсом, а упомянутые видеокамеры и тепловизоры оснащены оптическими фильтрами с полосой пропускания, совпадающей с частотой излучения лазеров подсветки, кроме того, подсистема сбора и обработки информации выполнена на основе программируемого микроконтроллера.

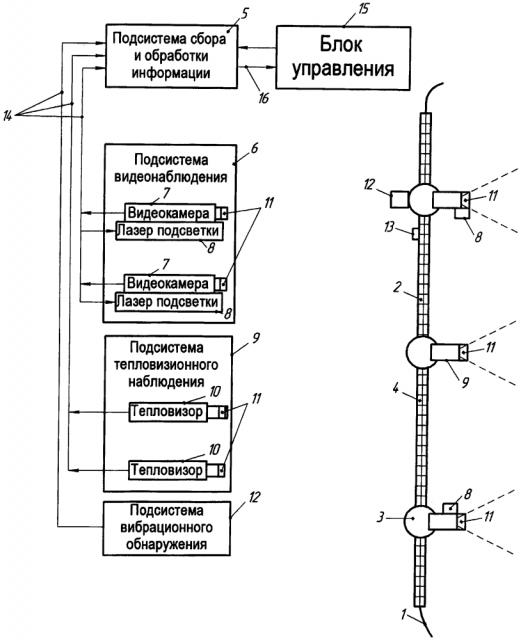

Изобретение поясняется чертежом, на котором представлена структурная схема системы защиты охраняемой территории.

Система защиты охраняемой территории 1, вдоль которой выполнено заграждение 2, содержащее столбы 3 и натянутую между ними сетку 4, содержит подсистему сбора и обработки информации 5. Система также содержит подсистему видеонаблюдения 6, в которую входят видеокамеры 7 с лазерами подсветки 8. Кроме того, система содержит подсистему тепловизионного наблюдения 9, в которую входят тепловизоры 10, причем видеокамеры 7 и тепловизоры 10 оснащены оптическими фильтрами 11 с полосой пропускания, совпадающей с частотой излучения лазеров подсветки. Кроме этого, система содержит подсистему вибрационного обнаружения 12 с чувствительными элементами 13, смонтированными на сетке 4. Подсистема 5 с помощью каналов связи 14 соединена с подсистемами 6, 9 и 12. Выход подсистемы сбора и обработки информации 5, выполненной на базе программируемого микроконтроллера, связан с блоком управления 15, который представляет собой микропроцессорную систему, например персональный компьютер, двунаправленным интерфейсом 16.

В качестве оптических фильтров могут быть использованы, например, узкополосные фильтры для ИК-диапазона, выпускаемые компанией «Изоваки», пропускающие излучение только в определенном узком диапазоне длин волн, поглощая при этом более длинные и более короткие волны [3].

Система защиты охраняемой территории работает следующим образом.

Подается питание на все подсистемы: 5, 6, 9 и 12. Информация с видеокамер 7 и тепловизоров 10, а также от подсистемы вибрационного обнаружения 12 с чувствительными элементами 13 передается по каналам связи 14 в подсистему 5 на базе программируемого микроконтроллера, где происходит предварительная обработка информации. Далее сигналы с выхода микроконтроллера через интерфейс 16 поступают в блок управления 15, где информация анализируется и осуществляется управление всеми подсистемами по обеспечению безопасности на охраняемой территории. В штатном режиме работы системы подсистемы видеонаблюдения 6 с помощью видеокамер 7 с лазерной подсветкой лазерами 8 и тепловизионного наблюдения 9 с помощью тепловизоров 10 позволяют устойчиво обнаруживать угрозы безопасности в дневное и ночное время в условиях тумана, снега, дождя.

При возникновении нештатной ситуации, например ослепляющем воздействии в широком спектре излучения на оптические средства наблюдения, защитные фильтры в значительной степени ослабят это вредное излучение, так как они пропускают только очень узкий диапазон частот, совпадающий с частотой излучения лазеров подсветки 8. В результате система не выйдет из строя и будет надежно обеспечивать защиту охраняемой территории.

Таким образом, применение системы позволяет повысить надежность защиты охраняемой территории.

Список использованных источников

1. Пат. 2365857 Российская Федерация, МПК F41H 13/00. Система защиты границы охраняемой территории / Куделькин В.А. (RU), заявитель и патентообладатель Куделькин В.А. (RU). - №2006146316/02. заявл. 25.12.2006, опубл. 27.08.2009, Бюл. №24. - 13 с.: 3 ил.

2. Пат. 2460142 Российская Федерация, МПК G08B 13/196. Способ защиты линейного участка границы / Куделькин В.А. (RU), заявитель и патентообладатель Куделькин В.А. (RU). - №2011116541/08. заявл. 26.04.2011, опубл. 27.08.2012, Бюл. №24. - 13 с.: 5 ил.

3. Узкополосные фильтры // IZOVAC URL: http://www.izovac-coatings.com/products/narrowband/ (дата обращения: 11.11.2015).

Система защиты охраняемой территории, содержащая подсистему видеонаблюдения с помощью видеокамер, оснащенных лазерами подсветки, подсистему тепловизионного наблюдения при помощи тепловизоров, причем тепловизоры и видеокамеры установлены вдоль линейного участка границы с чередованием, а также подсистему вибрационного обнаружения, причем упомянутые подсистемы с помощью каналов связи связаны с подсистемой сбора и обработки информации, отличающаяся тем, что выход подсистемы сбора и обработки информации связан с блоком управления двунаправленным интерфейсом, а упомянутые видеокамеры и тепловизоры оснащены оптическими фильтрами с полосой пропускания, совпадающей с частотой излучения лазеров подсветки, при этом подсистема сбора и обработки информации выполнена на основе программируемого микроконтроллера, а блок управления представляет собой микропроцессорную систему, выполненную в виде персонального компьютера.
