Сборный сосуд для горячих напитков, вкладыш и способ

Сборный сосуд для горячих напитков, вкладыш и способ

Иллюстрации

Показать все

Реферат

Настоящей международной патентной заявкой заявлен приоритет по (1) находящейся на рассмотрении не предварительной патентной заявке США №12/932,010, поданной в Патентное ведомство США 16 февраля 2011 г., и (2) по предварительной патентной заявке США №61/516,023, поданной в Патентное ведомство США 28 марта 2011 г.

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение в целом относится к вкладышу для использования в комплекте с сосудом для горячих напитков. Более конкретно, настоящее изобретение относится к вкладышу, предназначенному для установки в оснащенный крышкой сосуд для горячих напитков между крышкой и сосудом, для предоставления пользователю возможности уменьшения расхода горячего напитка, для его охлаждения перед употреблением.

УРОВЕНЬ ТЕХНИКИ

Широко известно, что можно оснащать крышками сосуды для горячих напитков. Также широко известны сосуды для горячих напитков, укомплектованные крышками. Однако не так известны средства охлаждения горячих напитков перед их употреблением. В любом случае большие трудности вызывает определение наиболее близкого аналога настоящего изобретения, так как имеется огромное количество различных конструкций и модификаций сосудов для напитков. Тем не менее, ниже кратко описаны некоторые наиболее близкие известные устройства.

В патенте США №5,873,493 (далее Патент ʹ493), выданный Робинсону (Robinson), например, описан цельнолитой разливочный дозатор. В Патенте ʹ493 описан корпус, имеющий боковую стенку, имеющую первый и второй дальние концы, внутреннюю поверхность и внешний периметр. Во внутреннем верхнем направлении от нижнего периметра боковой стенки проходит конусовидный делитель, в котором имеется сливное отверстие. Конусовидный делитель дополнительно содержит верхнюю часть, имеющую сквозное отверстие. Корпус дополнительно содержит крышку, шарнирно соединенную своим наружным диаметром с внешним периметром боковой стенки первого дальнего конца посредством встроенного шарнира. Крышка содержит криволинейный периметр, по существу сопряженный с боковой стенкой.

В патенте США №6,176,390 (далее Патент ʹ390), выданный Кэмпу (Kemp), описана крышка сосуда с охлаждающим резервуаром. В Патенте '390 описана крышка сосуда с охлаждающим резервуаром для закрывания рассоединяемым способом одноразовой чашки, содержащей горячий напиток. Охлаждающий резервуар содержит боковую стенку с небольшим отверстием для обеспечения возможности прохождения небольшого объема горячего напитка в охлаждающий резервуар, в котором напиток остывает до температуры, подходящей для употребления.

В патенте США №7,448,510 (далее Патент ʹ510), выданном Павлопулосу (Pavlopoulos), описана сборная чашка, имеющая охлаждающий отсек. В Патенте ʹ510 описана сборная чашка, содержащая чашку и крышку, для образования между ними первого канала и второго канала для обеспечения возможности заполнения охлаждающего жидкость отсека, расположенного между крышкой и чашкой, жидкостью, содержащейся в чашке, когда первый канал открыт, а второй канал заблокирован, и обеспечивается возможность вытекания жидкости, содержащейся в охлаждающем жидкость отсеке, из выходного отверстия, сообщающегося с охлаждающим жидкость отсеком, когда второй канал открыт, а первый канал заблокирован.

В патентной заявке США №2007/0062943, поданной Босвортом (Bosworth) старшим, описана крышка сосуда для напитков чашечного типа, который содержит расположенные в крышке дисковые элементы, причем указанная крышка выполнена с возможностью соединения, с возможностью рассоединения с сосудом для напитков и защищена от напитка, размещенного в сосуде, а дисковый элемент может быть удален из крышки и использован в развлекательных целях.

В патентной заявке США №2010/0264150, поданной Леоном (Leon) и др., описана одноразовая чашка для напитков, имеющая выступ, расположенный между ободом чашки и ручкой чашки, которую обычно удерживает в руке пользователь. Выступ, который содержит ограничитель, горизонтальную плоскость и по меньшей мере одно углубление, действует в качестве барьера между рукой пользователя и другими элементами, предотвращая смещение крышки, которая посажена с натягом на обод чашки. Для удаления крышки пользователь должен вставить указательный и/или большой палец в углубление или углубления и приложить к крышке усилие, направленное вверх. Профиль чашки между выступом и ручкой характеризуется эргономическими особенностями, обеспечивающими повышенный комфорт пользователя при обращении с чашкой.

В патентной заявке США №2010/0320220, поданной Хасси (Hussey) и др., описана пластиковая крышка сосуда с напитком, например чашки с кофе. Пластиковая крышка оснащена вспомогательным средством доступа в форме отверстия или части крышки, выполненной с возможностью облегченного удаления для формирования отверстия. Вспомогательное средство доступа предоставляет пользователю возможность употребления напитка из сосуда без удаления крышки. После удаления или деактивирования указанного вспомогательного средства доступа чашка может быть защищена посредством защитной крышки. Защитная крышка может иметь различные формы, например это может быть целая крышка или только ее выбранная часть, например, только часть крышки, охватывающая вспомогательное средство доступа. Защитная крышка защищает вспомогательное средство доступа от возможного загрязнения области касания руками персонала, подающего напитки, при захвате крышки руками для уплотнения крышки на верхней части сосуда. Защитные крышки выполнены с возможностью облегченного отделения от крышки путем обычного нажатия пальцами.

Ввиду вышесказанного следует отметить, что в уровне техники имеется потребность в недорогой одноразовой конструкции вкладыша сосуда для горячего напитка, которая может быть использована вместе с известными конструкциями, для предоставления пользователю возможности быстро и легко уменьшить расход напитка для отвода тепла от горячего напитка для предотвращения ошпаривания перед употреблением напитка. В этом последнем отношении в уровне техники имеется потребность в таком комбинированном вкладыше сосуда для горячих напитков, а также в некотором способе использования указанного вкладыша, как описано более подробно ниже.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Для достижения указанных выше и других очевидных задач в настоящем изобретении по существу предложен вкладыш сосуда для горячих напитков для предоставления пользователю/потребителю возможности эффективного отвода тепла от относительно горячего содержимого, а именно напитка, для охлаждения указанного напитка перед его попаданием в ротовую полость пользователя/потребителя. Таким образом, согласно настоящему изобретению предложено недорогое одноразовое средство передачи тепловой энергии от относительно горячего жидкого напитка к относительно холодной среде для предотвращения ошпаривания перед его употреблением.

Согласно настоящему изобретению сборный сосуд для горячих напитков содержит в сочетании конструктивный элемент в виде сосуда, конструктивный элемент в виде крышки и один из нескольких вариантов вкладышей. По существу конструктивный элемент в виде сосуда предпочтительно содержит днище сосуда, стенку сосуда и верхний обод сосуда. Верхний обод сосуда имеет периметр, который предпочтительно проходит в плоскости обода.

Конструктивный элемент в виде крышки предпочтительно содержит верх, стенку и нижний обод крышки, имеющий желоб для размещения в нем верхнего обода сосуда. Таким образом, нижний обод крышки выполнен с возможностью вставки в него верхнего обода сосуда. Верх крышки имеет основное выходное отверстие для напитка, которое может иметь различные размеры и формы. Несмотря на то, что размеры и форма основного выходного отверстия не оказывают значительного влияния на практическое осуществление настоящего изобретения, следует отметить, что увеличенные основные выходные отверстия способствуют увеличению расхода напитка, вытекающего из выходного отверстия с увеличенной скоростью, и таким образом повышают опасность ошпаривания пользователей/потребителей, если напиток является чрезмерно горячим. Кроме того, увеличенные выходные отверстия способствуют расплескиванию, и таким образом настоящее изобретение способствует предотвращению ошпаривания и/или расплескивания путем использования некоторой преграды для напитка, расположенной рядом с основным выходным отверстием для напитка.

Наиболее важными для практического осуществления настоящего изобретения являются различные вкладыши. Каждый из основных или предпочтительных вкладышей содержит внутреннюю преграду для напитка и наружную взаимодействующую с ободом конструкцию. Преграда (преграды) для напитка и наружная взаимодействующая с ободом конструкция (конструкции) являются различными в основных или предпочтительных вариантах реализации, но все преграды для напитка предпочтительно выполнены из полужесткого материала для обеспечения жесткости преграды для напитка.

Взаимодействующая с ободом конструкция (конструкции) предпочтительно выполнена (выполнены) из гибкого водонепроницаемого материала, такого как тонкий слой полимерного материала, и может быть наслоена на преграду для напитка или нанесена на нее в виде покрытия для предотвращения поглощения жидкостей на основе воды материалом преграды (преград) для напитка или может быть прочно прикреплена к преграде для напитка с одной ее стороны для формирования прочной юбочной конструкции. При этом преграда для напитка и взаимодействующая с ободом конструкция должны быть выполнены из водонепроницаемых материалов, пригодных для контакта с продуктами питания.

Как указано в предыдущем параграфе, дополнительно предполагается, что в случае типичной круглой общей формы верхнего обода сосуда, нижнего обода крышки и преграды для напитка или перемычек, взаимодействующая с ободом конструкция(конструкции) предпочтительно проходит (проходят) в радиальном или внешнем направлении от преграды (преград) для напитка и таким образом формируют юбочную конструкцию. Юбочная взаимодействующая с ободом конструкция (конструкции) предпочтительно размещена (размещены) между верхним ободом сосуда и нижним ободом крышки для выполнения нескольких функций.

Более конкретно, взаимодействующие с ободом конструкции по существу: (1) уплотняют зазор между верхним ободом сосуда и нижним ободом крышки, (2) соединяют вкладыш с сосудом и крышкой с формированием улучшенного уплотнения между ними, и (3) образуют: (а) нижний содержащий напиток отсек и (b) верхний охлаждающий отсек путем размещения преграды (преград) для напитка и противоположных слоев взаимодействующей с ободом конструкции по существу в плоскости преграды.

Вкладыш содержит первое отверстие, вырез или основное выходное отверстие в преграде и второе отверстие, вырез или вспомогательное выходное отверстие в преграде для напитка. Основное выходное отверстие в преграде для напитка выпускает напиток из содержащего напиток отсека в охлаждающий отсек, а вспомогательное выходное отверстие в преграде для напитка впускает воздух из охлаждающего отсека в содержащий напиток отсек. Охлаждающий отсек отбирает тепло от напитка и таким образом обеспечивает возможность охлаждения напитка перед его дальнейшим выпуском через основное выходное отверстие для напитка.

Дополнительный вариант реализации предпочтительной конструкции согласно настоящему изобретению включает конструктивный элемент в виде крышки, специально выполненный с возможностью размещения в нем преграды для напитка. Согласно данному варианту реализации по существу устранена взаимодействующая с ободом конструкция, а в конструктивном элементе в виде крышки сформировано некоторое удерживающее приспособление для удержания преграды для напитка. Таким образом, настоящим изобретением дополнительно предложена сборная крышка сосуда для напитков для использования в комплекте с сосудом для напитков для предоставления пользователю возможности отвода тепла от относительно горячего содержимого, а именно напитка.

Сборная крышка в этом дополнительном варианте содержит в сочетании конструктивный элемент в виде крышки и преграду для напитка. Конструктивный элемент (элементы) в виде крышки предпочтительно содержит (содержат) верх, стенку и нижний обод крышки, снабженный желобом, выполненным с возможностью размещения в нем обода. Основное различие между предпочтительной конструкцией крышки и дополнительной конструкцией крышки состоит в том, что стенка дополнительной конструкции крышки содержит некоторое удерживающее приспособление для удержания преграды для напитка, выполненное в различных формах для разных вариантов реализации.

В дополнение к описанным выше конструктивным вариантам выполнения согласно настоящему изобретению дополнительно предложены некоторые новые способы и/или процессы. В этом отношении предполагается, что описанные выше конструктивные аспекты соответствуют способу тепловой обработки для выборочного отбора тепла от относительно горячего напитка.

Указанный способ тепловой обработки содержит этапы, на которых ориентируют перфорированную преграду для напитка в плоскости, параллельной верхнему ободу сосуда для напитков, затем размещают крышку поверх преграды для напитка и верхнего обода сосуда для напитков.

Затем формируют уплотнение между нижним содержащим напиток отсеком и верхним охлаждающим отсеком с использованием преграды для напитка. Затем выпускают напиток из содержащего напиток отсека в охлаждающий отсек через перфорированную преграду для напитка и отбирают тепло от напитка в охлаждающем отсеке.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Другие особенности настоящего изобретения станут более очевидными после ознакомления со следующим кратким описанием сопроводительных чертежей.

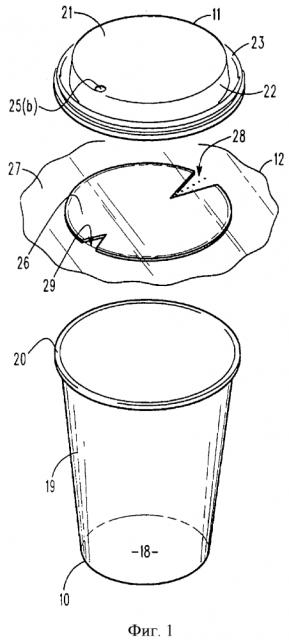

На фиг. 1 показан первый поэлементный перспективный вид сборного сосуда для напитков согласно настоящему изобретению, показывающий в направлении сверху вниз конструктивный элемент в виде крышки (с небольшим выходным отверстием для напитка), предпочтительный вкладыш и конструктивный элемент в виде сосуда.

На фиг. 2 показан второй поэлементный перспективный вид сосуда, представленного на фиг. 1, но показывающий сверху вниз конструктивный элемент в виде крышки (с большим выходным отверстием для напитка) и предпочтительный вкладыш, повернутый на 180° относительно крышки.

На фиг. 3 показан частично поэлементный перспективный вид сборного сосуда для напитков согласно настоящему изобретению, показывающий сверху вниз конструктивный элемент в виде крышки (на котором представлено основное выходное отверстие для напитка и повернутое на 180° по отношению к нему выходное отверстие для напитка, обозначенное пунктиром), предпочтительный вкладыш, основное выходное отверстие в преграде для напитка которого расположено непосредственно под основным выходным отверстием для напитка, и сосуд, на котором размещен указанный вкладыш.

На фиг. 4 показан перспективный вид сборного сосуда для напитков согласно настоящему изобретению, в котором на конструктивном элементе в виде сосуда размещены конструктивный элемент в виде крышки и юбочный вкладыш.

На фиг. 5 показан вид сверху предпочтительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 5(a) показан увеличенный местный разрез по линии А-А на фиг. 5, более подробно показывающий основное выходное отверстие в преграде для напитка с последовательностью линейно выровненных сквозных отверстий, выполненных в противоположных слоях материала, покрывающего преграду для напитка.

На фиг. 5(b) показан увеличенный местный разрез, обозначенный на фиг. 5, более подробно показывающий вспомогательное выходное отверстие в преграде для напитка с открытым отверстием, выполненным в противоположных слоях материала, покрывающего преграду для напитка.

На фиг. 5(c) показан увеличенный местный разрез, обозначенный на фиг. 5(a), более подробно показывающий последовательность отверстий, выполненных в двухслойной структуре, сформированной из противоположных слоев материала, покрывающего преграду для напитка.

На фиг. 6 показан вид сверху первого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 6(a) показан увеличенный местный разрез, обозначенный на фиг. 6, более подробно показывающий основное выходное отверстие в преграде для напитка с последовательностью сквозных отверстий, выполненных в преграде для напитка и противоположных слоях материала, покрывающего преграду для напитка.

На фиг. 6(b) показан увеличенный местный разрез, обозначенный на фиг. 6, более подробно показывающий вспомогательное выходное отверстие в преграде для напитка с открытой прорезью, выполненной в противоположных слоях материала, покрывающего преграду для напитка.

На фиг. 6(c) показан увеличенный местный разрез, обозначенный на фиг.6 (a), более подробно показывающий последовательность отверстий, выполненных в трехслойной структуре, содержащей преграду для напитка и противоположные слои материала, покрывающего преграду для напитка.

На фиг. 7 показан вид сверху второго дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 7(a) показан увеличенный местный разрез, обозначенный на фиг. 7, более подробно показывающий основное выходное отверстие в преграде для напитка с клиновидным сквозным отверстием, выполненным на краю преграды для напитка в противоположных слоях материала, покрывающего преграду для напитка.

На фиг. 7(b) показан увеличенный местный разрез, обозначенный на фиг. 7, более подробно показывающий вспомогательное выходное отверстие в преграде для напитка с открытой прорезью, выполненной в противоположных слоях материала, покрывающего преграду для напитка.

На фиг. 8 показан вид сверху третьего дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 8(a) показан увеличенный местный разрез, обозначенный на фиг. 8, более подробно показывающий основное выходное отверстие в преграде для напитка с полукруглым сквозным отверстием, выполненным на краю преграды для напитка в противоположных слоях материала, покрывающего преграду для напитка.

На фиг. 8(b) показан увеличенный местный разрез, обозначенный на фиг. 8, более подробно показывающий вспомогательное выходное отверстие в преграде для напитка с открытой сквозной прорезью, выполненной в противоположных слоях материала, покрывающего преграду для напитка.

На фиг. 9 показан вид сверху четвертого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 9(a) показан увеличенный местный разрез, обозначенный на фиг. 9, более подробно показывающий основное выходное отверстие в преграде для напитка с клиновидным сквозным отверстием, выполненным на краю преграды для напитка и в противоположных слоях материала, покрывающего преграду для напитка.

На фиг. 9(b) показан увеличенный местный разрез, обозначенный на фиг. 9, более подробно показывающий вспомогательное выходное отверстие в преграде для напитка с открытой сквозной прорезью, выполненной в противоположных слоях материала, покрывающего преграду для напитка.

На фиг. 10 показан вид сверху пятого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 10(a) показан увеличенный местный разрез, обозначенный на фиг. 10, более подробно показывающий основное выходное отверстие в преграде для напитка с дугообразной сквозной прорезью, выполненное на краю преграды для напитка (представляет собой вырез в форме дуги, расположенный рядом с указанной прорезью) в противоположных слоях материала, покрывающего преграду для напитка.

На фиг. 10(b) показан увеличенный местный разрез, обозначенный на фиг. 10, более подробно показывающий вспомогательное выходное отверстие в преграде для напитка с открытой прорезью, выполненной в противоположных слоях материала, покрывающего преграду для напитка, на месте эллиптического выреза, выполненного в преграде для напитка.

На фиг. 11 показан вид сбоку типового конструктивного элемента в виде крышки согласно настоящему изобретению, показывающий относительно большое основное выходное отверстие для напитка, обозначенное пунктиром.

На фиг. 12 показан вид сбоку типового конструктивного элемента в виде крышки согласно настоящему изобретению, показывающий относительно небольшое основное выходное отверстие для напитка, обозначенное пунктиром.

На фиг. 13 показан вид сверху типового конструктивного элемента в виде крышки согласно настоящему изобретению, показанной на фиг. 11, показывающий относительно большое основное выходное отверстие для напитка.

На фиг. 14 показан вид сверху типового конструктивного элемента в виде крышки согласно настоящему изобретению, показанной на фиг. 12, показывающий относительно небольшое основное выходное отверстие для напитка.

На фиг. 15(a) показан продольный разрез типового вкладыша согласно настоящему изобретению, показывающий нижнюю преграду для напитка и верхнюю наружную взаимодействующую с ободом юбочную конструкцию, прочно (например, посредством адгезива) соединенную с преградой для напитка.

На фиг. 15(b) показан продольный разрез типового вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию (покрывающую преграду для напитка).

На фиг. 15(c) показан увеличенный местный разрез, обозначенный на фиг. 15(b), более подробно показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 15(d) показан увеличенный местный разрез, обозначенный на фиг. 15(a), более подробно показывающий верхнюю преграду для напитка и нижнюю взаимодействующую с ободом юбочную конструкцию.

На фиг. 16 показан продольный разрез первого типового дополнительного варианта крышки согласно настоящему изобретению, показывающий первую дополнительную крышку с внутренней преградой для напитка, соединенной с крышкой посредством желоба, сформированного в стенке крышки и предназначенного для размещения в нем преграды для напитка.

На фиг. 16(a) показан увеличенный местный разрез, обозначенный на фиг. 16, более подробно показывающий место соединения внутренней преграды для напитка и желоба, выполненного в стенке крышки и размещающего в себе преграду для напитка.

На фиг. 17 показан продольный разрез второго типового дополнительного варианта крышки согласно настоящему изобретению, показывающий вторую дополнительную крышку с внутренней преградой для напитка, соединенной с крышкой посредством поддерживающего буртика, сформированного в стенке крышки.

На фиг. 17(a) показан увеличенный местный разрез, обозначенный на фиг. 17, более подробно показывающий место соединения внутренней преграды для напитка и поддерживающего буртика, сформированного в стенке крышки.

На фиг. 18 показан вид снизу третьего дополнительного варианта конструкции крышки, показывающий последовательность расположенных на расстоянии друг от друга по окружности поддерживающих буртиков, сформированных в стенке крышки.

На фиг. 19 схематически показан ряд типовых сборных сосудов для напитков, последовательно поворачиваемых относительно горизонта или поверхности напитка, для демонстрации различных уровней напитка относительно основного выходного отверстия для напитка в крышке.

На фиг. 20 показан увеличенный местный разрез сборного сосуда для напитков, представленного на фиг. 19 справа, для более подробной демонстрации уровня напитка относительно основного выходного отверстия для напитка.

На фиг. 21 схематически представлены несколько типовых сборных сосудов для напитков, снабженных предпочтительным вкладышем согласно настоящему изобретению, последовательно поворачиваемых относительно горизонта или поверхности напитка, для демонстрации различных положений поверхности напитка относительно преграды для напитка, расположенной рядом с основным выходным отверстием для напитка.

На фиг. 22 показан увеличенный местный разрез сборного сосуда для напитков, представленного на фиг. 21 справа, для более подробной демонстрации расхода напитка через отверстия, расположенные рядом с основным выходным отверстием для напитка.

На фиг. 23 схематически показан увеличенный поэлементный вид сбоку, сверху вниз, конструкции крышки, типового вкладыша и сосуда (с содержащимся в нем напитком) согласно настоящему изобретению для демонстрации относительных положений элементов перед сборкой.

На фиг. 24 схематически показан увеличенный вид сбоку в сборе конструкций, показанных на фиг. 23, показывающий сверху вниз крышку, типовый вкладыш и сосуд согласно настоящему изобретению для демонстрации относительных положений элементов после сборки.

На фиг. 24(a) показан увеличенный местный разрез, обозначенный на фиг. 24, более подробно показывающий относительные (увеличенные) положения элементов после сборки.

На фиг. 25 схематически показано первое последовательное изображение положения поверхности напитка относительно конкретной преграды для напитка согласно настоящему изобретению, показывающее напиток, вытекающий через одиночное отверстие, для первого угла наклона.

На фиг. 26 схематически показано второе последовательное изображение положения поверхности напитка относительно конкретной преграды для напитка согласно настоящему изобретению, показывающее напиток, вытекающий через два отверстия, для второго угла наклона.

На фиг. 27 схематически показано третье последовательное изображение положения поверхности напитка относительно конкретной преграды для напитка согласно настоящему изобретению, показывающее напиток, вытекающий через три отверстия, для третьего угла наклона.

На фиг. 28 схематически показано четвертое последовательное изображение положения поверхности напитка относительно конкретной преграды для напитка согласно настоящему изобретению, показывающее напиток, вытекающий через четыре отверстия, для четвертого угла наклона.

На фиг. 29 показан вид сверху шестого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 30 показан перспективный вид шестого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 31 показан вид с ребра шестого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 32 показан вид сверху седьмого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 33 показан перспективный вид седьмого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 34 показан вид с ребра седьмого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 35 показан вид сверху восьмого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 36 показан перспективный вид восьмого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 37 показан вид с ребра восьмого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 38 показан вид сверху девятого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 39 показан перспективный вид девятого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 40 показан разрез девятого дополнительного вкладыша согласно настоящему изобретению, показанного на фиг. 38, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 41 показан вид сверху десятого дополнительного вкладыша согласно настоящему изобретению, показывающий конструкцию преграды для напитка.

На фиг. 42 показан перспективный вид десятого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка.

На фиг. 43 показан разрез десятого дополнительного вкладыша согласно настоящему изобретению, показанного на фиг. 41, показывающий внутреннюю преграду для напитка, сформированную в виде слоистой структуры между отражающими лучистое тепло конструкциями.

На фиг. 44 показан вид сверху одиннадцатого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 45 показан перспективный вид одиннадцатого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 46 показан разрез одиннадцатого дополнительного вкладыша согласно настоящему изобретению, показанного на фиг. 44, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 47 показан вид сверху двенадцатого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 48 показан перспективный вид двенадцатого дополнительного вкладыша согласно настоящему изобретению, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

На фиг. 49 показан разрез двенадцатого дополнительного вкладыша согласно настоящему изобретению, показанного на фиг. 47, показывающий внутреннюю преграду для напитка и наружную взаимодействующую с ободом юбочную конструкцию.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Ниже со ссылкой на сопроводительные чертежам подробно описаны предпочтительные варианты реализации настоящего изобретения, которые в основном относятся к вставке сосуда с (горячим) напитком для предоставления пользователю/потребителю возможности эффективного отвода тепла (которое в целом обозначено позиционным номером 100) от относительно горячего содержимого, а именно напитка 101, для его охлаждения перед его попаданием в ротовую полость пользователя. Таким образом, задачей настоящего изобретения является создание некоторого недорогого одноразового средства отвода тепловой энергии от относительно горячего жидкого напитка 101 к относительно холодной среде для предотвращения, ошпаривания и/или расплескивания.

Если рассматривать настоящее изобретение в комбинации со сборным сосудом для горячих напитков, то оно содержит конструктивный элемент в виде сосуда 10 (далее-сосуд), конструктивный элемент в виде крышки 11 (далее-крышка) и различные дополнительные вкладыши, в целом обозначенные позиционными номерами 12, 13, 14, 15, 16 и 17. Сосуд по существу предпочтительно содержит днище 18, стенку 19 и верхний обод 20. Верхний обод 20 имеет периметр, который предпочтительно проходит в плоскости 102 обода.

Крышка 11 предпочтительно содержит верх 21, стенку 22 и нижний обод 23, имеющий желоб 24 для размещения в нем обода сосуда. Таким образом, нижний обод 23 крышки выполнен с возможностью размещения в нем верхнего обода 20 сосуда или взаимодействия иным способом с ободом 20, как в целом показано на фиг. 4, 19, 21 и 24. Верх 21 крышки содержит основное выходное отверстие 25 для напитка, которое может иметь различные размеры и формы. На фиг. 13 и 14 показаны типичные круглые выходные отверстия 25(a) и 25(b), имеющие разные диаметры, как это можно заметить из их сравнения на фиг. 11 и 12. Отверстие 25(a), например, имеет относительно увеличенный диаметр по сравнению с диаметром отверстия 25(b).

Могут быть использованы другие формы выходного отверстия, такие как овальные выходные отверстия или в целом прямоугольные выходные отверстия. Размеры и форма основного выходного отверстия 25 не являются существенными для практического осуществления настоящего изобретения, хотя замечено, что увеличенные основные выходные отверстия 25 способствуют увеличению расхода 103 напитка, протекающего из выходного отверстия, и таким образом могут способствовать повышению опасности ошпаривания пользователей, если напиток 101 является чрезмерно горячим. Таким образом, настоящее изобретение, в частности, предназначено для конструкций крышек 11, имеющих относительно большие основные выходные отверстия 25 для напитка.

Важнейшими для практического осуществления настоящего изобретения являются вкладыши 12-17. Каждый из вкладышей 12-17 предпочтительно содержит внутреннюю преграду 26 для напитка и наружную взаимодействующую с ободом конструкцию 27. Преграда или преграды 26 и конструкция или конструкции 27 являются различными для различных вариантов реализации вкладышей 12-17, но все преграды 26 предпочтительно сформированы из полужесткого теплоизолирующего термостойкого пищевого материала. Таким образом, для данного материала должны быть характерны минимальные изменения в структуре или размерах под действием тепла 100.

Таким образом, материальная конструкция преграды или преград 26 предпочтительно может быть изготовлена из картона, плотной бумаги или вспененного материала или материалов, поскольку материалы указанного типа обычно отличаются относительной дешевизной и в то же время обеспечивают необходимые свойства или характеристики. Конструкция преграды 26 предпочтительно имеет размеры и форму, подходящие для размещения в пределах периметра обода и при размещении в этих пределах предпочтительно проходит в плоскости 104 преграды для напитка, копланарной с плоскостью 102 обода или параллельной плоскости 102 обода, как в целом изображено на фиг. 23 и 24.

Относительно теплоизолирующих свойств предпочтительного материала предполагается, что преграда 26 для напитка может обеспечивать некоторые ограниченные теплоизолирующие свойства благодаря обратному отражению излученного тепла 100 в напиток 101, как в целом показано на фиг. 24. Для этого противоположная напитку поверхность или поверхности вкладышей 12-17 может быть снабжена теплоотражающим покрытием или материалом для создания барьера 30 для излучения (например, в форме тщательно отполированной тонкой полимерной или металлической пленки).

Конструкция или конструкции 27 предпочтительно сформирована или сформированы из гибкого водонепроницаемого материала, пригодного для контакта с продуктами питания, такого как тонкий слой полимерного или вспененного материала, и может быть либо наслоена на преграду 26 для напитка, либо нанесена на нее в виде покрытия для предотвращения поглощения жидкостей на основе воды материалом преграды 26 для напитка, как в целом изображено на фиг. 15(b) и 15(c), или может быть прочно прикреплена к одной поверхности преграды 26 для напитка для создания прочной юбочной конструкции для преграды для напитк
