Реферат

Область техники

[0001] Настоящее изобретение относится к упаковке.

Уровень техники

[0002] Широко известны упаковки типа мягкой пачки, упаковки твердого типа, и тому подобное, используемые в качестве упаковок (оберток) для вмещения объектов, подлежащих вмещению, таких как табачные изделия. В качестве одной из упаковок твердого типа, известна упаковка с шарнирной крышкой (также называемая коробкой с шарнирной крышкой), содержащая крышку. Упаковка с шарнирной крышкой этого типа в целом имеет коробчатую внешнюю форму, и вмещающая часть, которая вмещает пучок сигарет, и крышка для открывания и закрывания открытого конца, образованного в верхней части вмещающей части, соединены друг с другом с возможностью вращения посредством шарнира, обеспеченного вдоль края открытого конца.

[0003] Для улучшения извлечения указанных объектов, таких как табачные изделия, предложена упаковка, содержащая механизм подъема вмещенных объектов. Например, в Патентном Документе 1 описана коробка для сигарет, обеспеченная с вытягивающим механизмом, который содержит второй рабочий элемент, отдельный от внутреннего оберточного материала, выполненный с возможностью выполнения возвратно-поступательного перемещения в направлении подъема и опускания по отношению к первому рабочему элементу или коробчатому корпусу, которое совершает возвратно-поступательное перемещение с открыванием и закрыванием крышки, и наклонным подъемом нижней поверхности вместе с пучком сигарет посредством подъема либо передней поверхности, либо задней поверхности с осуществлением возвратно-поступательного перемещения рабочего элемента. К тому же, например, в Патентном Документе 2 описан контейнер, содержащий подъемный элемент, соединенный по меньшей мере с одной товарной единицей для курения для подъема товарной единицы для курения на нижней стенке контейнера, и имеющий зацепляющую часть, позволяющую подъемному элементу зацепляться с внешней верхней частью товарной единицы для курения.

[0004]

[Патентный Документ 1] публикация WO 2013/076863

[Патентный Документ 2] опубликованная заявка JP 2013-500212

Сущность изобретения

Техническая проблема

[0005] Известны упаковки уровня техники с элементом, который поднимает сигареты. В таких упаковках сигареты поднимаются и, следовательно, могут быть легко извлечены из упаковки. Тем не менее, в такой упаковке, когда количество сигарет уменьшается, сигареты иногда располагаются, например, с наклоном. В этом случае, даже когда сигареты поднимаются, верхние концы сигарет не выступают, и, следовательно, верхние концы сигарет иногда не могут быть захвачены. Описанная выше проблема существует не только в упаковке, которая вмещает сигареты, но также и в упаковке, которая вмещает объекты, не являющиеся сигаретами.

[0006] Настоящее изобретение решает вышеуказанную проблему. Соответственно, задачей настоящего изобретения является создание упаковки, обеспечивающей простое извлечение вмещенных объектов даже в случае уменьшения количества вмещенных объектов.

Решение проблемы

[0007] Для решения описанной выше проблемы, настоящее изобретение содержит: поднимающуюся и опускающуюся часть, имеющую малые коробки, которые разделяют и вмещают указанные объекты во множестве рядом, и поднимаются и опускаются ряд за рядом; и соединительную часть, которая соединяет малые коробки в направлении вперед-назад, в котором продолжаются ряды, и образует интервал между малыми коробками при подъеме малых коробок.

[0008] В частности, настоящее изобретение представляет собой упаковку, содержащую по существу имеющую форму прямоугольного параллелепипеда вмещающую часть, которая вмещает объекты, подлежащие вмещению, и имеет отверстие для извлечения указанных объектов, и крышечную часть, которая закрывает по меньшей мере отверстие, причем упаковка содержит: поднимающуюся и опускающуюся часть, имеющую: малые коробки, которые разделяют и вмещают указанные объекты во множестве рядов и поднимают и опускают ряд за рядом; и соединительную часть, которая соединяет малые коробки в направлении вперед-назад, в котором продолжаются ряды, и образует интервал между малыми коробками при подъеме малых коробок; и сочленительную часть, которая соединена с поднимающейся и опускающейся частью и поднимает и опускает поднимающуюся и опускающуюся часть.

[0009] В упаковке по изобретению, поднимающаяся и опускающаяся часть разделена ряд за рядом. Следовательно, даже в случае уменьшения количества вмещенных объектов, диапазон перемещения вмещенных объектов может быть уменьшен по сравнению со случаем, в котором поднимающаяся и опускающаяся часть не разделена. В результате этого, в упаковке по изобретению, даже в случае уменьшения количества вмещенных объектов, снижен риск возникновения ситуации, в которой вмещенные объекты становятся расположенными с наклоном. То есть, в упаковке по изобретению, малые коробки, которые вмещают указанные объекты, поднимаются и опускаются ряд за рядом, и, к тому же, объекты размещены в малых коробках, в результате чего уменьшен диапазон перемещения. Следовательно, возможно легко извлекать вмещенные объекты из упаковки. Малые коробки соединены посредством соединительных частей, и множество малых коробок может быть поднято и опущено одновременно с подниманием и опусканием сочленительной части. К тому же, между малыми коробками посредством соединительной части может быть образован интервал, и вмещенные объекты могут быть разделены в направлении вперед-назад, и, следовательно, могут быть легко захвачены. Следовательно, возможно проще извлекать вмещенные объекты из упаковки по сравнению со случаем, в котором малые коробки расположены вблизи друг от друга.

[0010] Здесь, поднимающаяся и опускающаяся часть может подниматься и опускаться так, чтобы интервал в направлении вперед-назад между вмещенными объектами, которые размещены в соответствующих малых коробках, постепенно расширялся к верхним сторонам вмещенных объектов, когда малые коробки поднимаются. Иначе говоря, объекты которые находятся в малых коробках, могут подниматься так, чтобы расширяться в виде веера при виде сбоку. В упаковке по изобретению, интервал в направлении вперед-назад расширяется в дополнение к подниманию малых коробок ряд за рядом, и, следовательно, верхние стороны вмещенных объектов могут быть очень легко захвачены, и возможно проще извлекать объекты которые находятся в малых коробках.

[0011] Интервал между вмещенными объектами может быть определен длиной в направлении вперед-назад соединительной части. Например, длина в направлении вперед-назад соединительной части может быть увеличена, чтобы была обеспечена возможность увеличения интервала между вмещенными объектами. Длина в направлении вперед-назад соединительной части может быть задана подходящим образом в соответствии с размерами и формами вмещенных объектов и основного пользовательского сегмента вмещенных объектов.

[0012] Сочленительная часть может сочленять поднимающуюся и опускающуюся часть и крышечную часть и поднимать и опускать поднимающуюся и опускающуюся часть одновременно с открыванием и закрыванием крышечной части. Сочленительная часть сочленяет поднимающуюся и опускающуюся часть и крышечную часть, в результате чего поднимающаяся и опускающаяся часть может быть поднята и опущена одновременно с открыванием и закрыванием крышечной части. То есть, вмещенные объекты поднимаются и опускаются просто посредством открывания и закрывания крышечной части, иначе говоря, без выполнения отдельной операции поднимания и опускания, и, следовательно, возможно проще извлекать вмещенные объекты из упаковки. Сочленительная часть может поднимать и опускать поднимающуюся и опускающуюся часть посредством непосредственного захватывания сочленительной части.

[0013] Соединительная часть может соединять верхние края малых коробок, расположенные спереди и сзади. Соединительная часть также может соединять нижние края малых коробок, находящиеся спереди и сзади. К тому же, соединительная часть также может соединять области, не являющиеся верхними краями или нижними краями, малых коробок, находящиеся спереди и сзади. Положения соединения малых коробок конкретно не ограничены. Тем не менее, верхние края малых коробок, расположенные спереди и сзади, соединены друг с другом, в результате чего возможно эффективно разводить интервал в направлении вперед-назад между вмещенными объектами. К тому же, верхние края малых коробок соединены друг с другом, благодаря чему возможно регулировать расхождение в направлении вперед-назад малых коробок. Например, длины в направлении вперед-назад множества соединительных частей унифицированы, в результате чего возможно разводить малые коробки с одинаковым интервалом. В результате этого, может быть дополнительно улучшен внешний вид, когда малые коробки расширяются в форме веера при виде сбоку.

[0014] Вмещающая часть может иметь отверстие по меньшей мере в одной части на передней стороне так, чтобы вмещенные объекты наклонялись вперед, когда поднимающаяся и опускающаяся часть поднимается, и крышечная часть может закрывать отверстие вмещающей части. Одна часть на передней стороне вмещающей части (например, верхняя часть) открыта, благодаря чему вмещенные объекты легко извлекаются, и интервал в направлении вперед-назад между вмещенными объектами легко расширяется. В результате этого, возможно проще извлекать вмещенные объекты из упаковки.

[0015] Упаковка по изобретению может дополнительно содержать щель, обеспеченную вдоль передней угловой части вмещающей части, и продолжающуюся вниз от края отверстия на передней стороне. Следовательно, интервал в направлении вперед-назад между вмещенными объектами легко расширяется. В результате этого, возможно проще извлекать вмещенные объекты из упаковки.

[0016] Упаковка по изобретению может дополнительно содержать язычковую деталь, которая продолжается к крышечной части, продолжается вниз, находится в соприкосновении со сочленительной частью, и способствует подниманию и опусканию сочленительной части одновременно с открыванием и закрыванием крышечной части.

[0017] Упаковка по изобретению содержит язычковую деталь, благодаря чему улучшена прочность по сравнению с обычной упаковкой, которая поднимается одновременно с открыванием и закрыванием крышечной части, и возможно стабильно поднимать и опускать малые коробки. В конфигурации, в которой крышечная часть и поднимающаяся и опускающаяся часть просто соединены друг с другом, и поднимающаяся и опускающаяся часть поднимается и опускается, нагрузка концентрируется на части, в которой соединены крышечная часть и поднимающаяся и опускающаяся часть, но язычковая деталь способствует подниманию и опусканию, благодаря чему нагрузка рассеивается. В результате этого, улучшается прочность, и обеспечивается стабильное поднимание и опускание поднимающейся и опускающейся части. К тому же, длина язычковой детали является регулируемой, благодаря чему возможно регулировать диапазон перемещения поднимания и опускания, и диапазон перемещения может быть увеличен по сравнению с диапазоном перемещения, например, в обычной упаковке.

[0018] Здесь, язычковая деталь находится в соприкосновении со сочленительной частью и может способствовать подниманию и опусканию сочленительной части во время толкания сочленительной части с кончиком язычковой детали при открывании и закрывании крышечной части. Тем не менее, спереди от сочленительной части имеются объекты, размещенные во вмещающей части. Следовательно, в частности, в случае, когда вмещающая часть заполнена вмещенными объектами, сочленительная часть может удерживаться между вмещенными объектами и язычковой деталью, и поднимание и опускание сочленительной части может быть предотвращено в результате столкновения с вмещенными объектами. Следовательно, в настоящем изобретении, может быть обеспечена возможность выхода шарнира назад, когда крышечная часть открывается и закрывается.

[0019] В частности, упаковка по изобретению может дополнительно содержать: второй шарнир, обеспеченный на нижней стороне шарнира; и щель, обеспеченную вдоль задней угловой части вмещающей части и продолжающуюся ко второму шарниру от шарнира.

[0020] Следовательно, когда крышечная часть открывается и закрывается, шарнир может выходить назад, чтобы обеспечивать возможность подавления столкновения между сочленительной частью и вмещенными объектами. В результате этого, возможно более плавно поднимать и опускать поднимающуюся и опускающуюся часть одновременно с открыванием и закрыванием крышечной части. Щель предпочтительно продолжается до второго шарнира, но может продолжаться под вторым шарниром. Второй шарнир может быть не обеспечен, и может быть обеспечена только щель. В этом случае, когда крышка открывается и закрывается, функция обеспечения выхода назад выполняется хуже по сравнению со случаем, в котором обеспечен второй шарнир, но возможно проще собирать упаковку.

[0021] В упаковке по изобретению, вмещенные объекты поднимаются, и, следовательно, когда крышечная часть закрыта, крышечная часть может сталкиваться с верхними концами вмещенных объектов, и открывание и закрывание крышечной части может быть предотвращено. Следовательно, в настоящем изобретении, могут быть дополнительно обеспечены шарнир и щель.

[0022] В частности, упаковка по изобретению дополнительно содержит третий шарнир, обеспеченный на верхней стороне шарнира, и щель, обеспеченную вдоль задней угловой части крышечной части и продолжающуюся к третьему шарниру от шарнира.

[0023] Следовательно, возможно увеличить отверстие крышечной части, и возможно подавить столкновение между крышечной частью и вмещенными объектами, для еще более плавного выполнения открывания и закрывания крышечной части. В результате этого, возможно проще извлекать вмещенные объекты из упаковки.

[0024] Упаковка по изобретению может дополнительно иметь крючковую часть, которая позволяет вмещающей части регулировать открывание и закрывание крышечной части. Следовательно, возможно регулировать открывание и закрывание крышечной части.

[0025] Настоящее изобретение может быть описано как поднимающееся и опускающееся устройство, содержащее описанную выше поднимающуюся и опускающуюся часть. Например, настоящее изобретение представляет собой поднимающееся и опускающееся устройство, содержащее: поднимающуюся и опускающуюся часть, имеющую: малые коробки, которые разделяют и вмещают указанные объекты во множестве рядов, и поднимаются и опускаются ряд за рядом; и соединительные части, которая соединяет малые коробки в направлении вперед-назад, в котором продолжаются ряды, и образует интервал между малыми коробками при подъеме малых коробок; и сочленительную часть, которая соединена с поднимающейся и опускающейся частью, и поднимает и опускает поднимающуюся и опускающуюся часть.

[0026] Объекты, которые размещены во вмещающую часть упаковки, конкретно не ограничены. Тем не менее, подходящим примером вмещенных объектов может быть сборка стержнеподобных предметов, например, табачных изделий. То есть, вмещенными объектами по изобретению могут быть табачные изделия. Примерами табачных изделий могут быть сигареты (сигареты с фильтром, сигареты без фильтра), сигары, сигариллы, бездымные табаки, нюхательные табаки, жевательные табаки, и электронные сигареты.

[0027] Средства для решения проблем по изобретению могут быть использованы в любом возможном количестве комбинаций.

Технический результат изобретения

[0028] Упаковка по изобретению обеспечивает простое извлечение вмещенных объектов даже в случае уменьшения количества вмещенных объектов.

Краткое описание чертежей

[0029] Фиг.1A - прозрачный вид в перспективе упаковки согласно первому варианту выполнения, при виде спереди сверху, и на нем проиллюстрировано закрытое состояние упаковки.

Фиг.1B - прозрачный вид в перспективе упаковки согласно первому варианту выполнения, при виде сзади снизу, и на нем проиллюстрировано закрытое состояние упаковки.

Фиг.1C - прозрачный вид в перспективе упаковки согласно первому варианту выполнения, при виде спереди сверху, и на нем проиллюстрировано открытое состояние упаковки.

Фиг.1D - прозрачный вид в перспективе упаковки согласно первому варианту выполнения, при виде сзади снизу, и на нем проиллюстрировано открытое состояние упаковки.

Фиг.2A - вид в перспективе в разобранном состоянии упаковки согласно первому варианту выполнения, при виде спереди сверху.

Фиг.2B - увеличенный вид в перспективе малых коробок упаковки согласно первому варианту выполнения, и на нем проиллюстрировано состояние, в котором соединительные части согнуты.

Фиг.2C - увеличенный вид в перспективе малых коробок упаковки согласно первому варианту выполнения, и на нем проиллюстрировано состояние, в котором соединительные части разведены.

Фиг.2D - увеличенный вид в перспективе малых коробок упаковки согласно первому варианту выполнения, и на нем проиллюстрировано состояние перед вмещением сигарет.

Фиг.2E - увеличенный вид в перспективе малых коробок упаковки согласно первому варианту выполнения, и на нем проиллюстрировано состояние после размещения сигарет.

Фиг.2F - вид в сечении по A-A на Фиг.2E.

Фиг.3A - заготовка корпуса упаковки и крышки упаковки согласно первому варианту выполнения.

Фиг.3B - заготовка малых коробок упаковки согласно первому варианту выполнения.

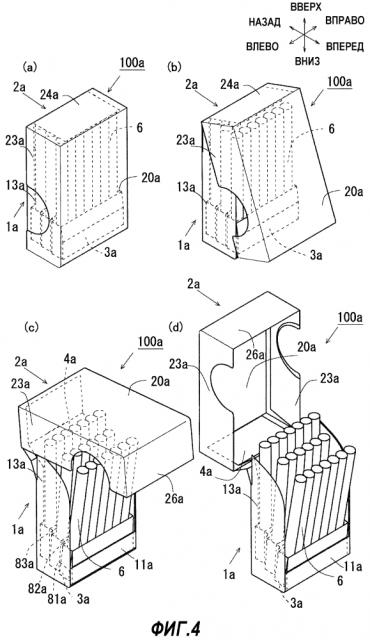

Фиг.4 - прозрачный вид в перспективе упаковки согласно первому варианту выполнения, при виде спереди сверху, и на нем проиллюстрированы открытое и закрытое состояния упаковки.

Фиг.5 - прозрачный вид в перспективе упаковки согласно первому варианту выполнения, при виде спереди снизу, и на нем проиллюстрированы открытое и закрытое состояния упаковки.

Фиг.6 - прозрачный вид в перспективе упаковки согласно первому варианту выполнения, при виде сзади снизу, и на нем проиллюстрированы открытое и закрытое состояния упаковки.

Фиг.7 - прозрачный вид в перспективе упаковки согласно первому варианту выполнения, при виде сбоку, и на нем проиллюстрированы открытое и закрытое состояния упаковки.

Фиг.8A - схема (1) работы упаковки согласно первому варианту выполнения.

Фиг.8B - схема (2) работы упаковки согласно первому варианту выполнения.

Фиг.9A - прозрачный вид в перспективе упаковки согласно второму варианту выполнения, при виде спереди сверху, и на нем проиллюстрировано закрытое состояние упаковки.

Фиг.9B - прозрачный вид в перспективе упаковки согласно второму варианту выполнения, при виде сзади снизу, и на нем проиллюстрировано закрытое состояние упаковки.

Фиг.9C - прозрачный вид в перспективе упаковки согласно второму варианту выполнения, при виде спереди сверху, и на нем проиллюстрировано открытое состояние упаковки.

Фиг.9D - прозрачный вид в перспективе упаковки согласно второму варианту выполнения, при виде сзади снизу, и на нем проиллюстрировано открытое состояние упаковки.

Фиг.10 - прозрачный вид в перспективе упаковки согласно второму варианту выполнения, при виде сзади снизу, и на нем проиллюстрированы открытое и закрытое состояния упаковки.

Фиг.11 - увеличенный вид в перспективе малых коробок упаковки согласно третьему варианту выполнения, и на нем проиллюстрировано состояние, в котором соединительные части разведены.

Фиг.12 - заготовка малых коробок упаковки согласно третьему варианту выполнения.

Фиг.13A - прозрачный вид в перспективе упаковки третьего варианта выполнения, при виде сбоку, и на нем проиллюстрировано закрытое состояние упаковки.

Фиг.13B - прозрачный вид в перспективе упаковки третьего варианта выполнения, при виде сбоку, и на нем проиллюстрировано открытое состояние упаковки.

Фиг.13C - схема работы упаковки согласно третьему варианту выполнения, и на нем проиллюстрировано закрытое состояние упаковки.

Фиг.13D - схема работы упаковки согласно третьему варианту выполнения, и на нем проиллюстрировано открытое состояние упаковки.

Фиг.14 - увеличенный вид в перспективе малых коробок упаковки согласно четвертому варианту выполнения, и на нем проиллюстрировано состояние, в котором соединительные части разведены.

Фиг.15 - заготовка малых коробок упаковки согласно четвертому варианту выполнения.

Фиг.16A - прозрачный вид в перспективе упаковки согласно четвертому варианту выполнения, при виде сбоку, и на нем проиллюстрированы закрытые состояния упаковки.

Фиг.16B - прозрачный вид в перспективе упаковки согласно четвертому варианту выполнения, при виде сбоку, и на нем проиллюстрированы открытые состояния упаковки.

Фиг.16C - схема работы упаковки согласно четвертому варианту выполнения, и на нем проиллюстрировано закрытое состояние упаковки.

Фиг.16D - схема работы упаковки согласно четвертому варианту выполнения, и на нем проиллюстрировано открытое состояние упаковки.

Фиг.17A - прозрачный вид в перспективе упаковки согласно пятому варианту выполнения, при виде спереди сверху, и на нем проиллюстрировано закрытое состояние упаковки.

Фиг.17B - прозрачный вид в перспективе упаковки согласно пятому варианту выполнения, при виде сзади снизу, и на нем проиллюстрировано закрытое состояние упаковки.

Фиг.17C - прозрачный вид в перспективе упаковки согласно пятому варианту выполнения, при виде спереди сверху, и на нем проиллюстрировано открытое состояние упаковки.

Фиг.17D - прозрачный вид в перспективе упаковки согласно пятому варианту выполнения, при виде сзади снизу, и на нем проиллюстрировано открытое состояние упаковки.

Фиг.18 - заготовка корпуса упаковки и крышка упаковки согласно пятому варианту выполнения.

Фиг.19 - прозрачный вид в перспективе упаковки согласно пятому варианту выполнения, при виде спереди сверху, и на нем проиллюстрированы открытое и закрытое состояния упаковки.

Фиг.20A - схема (1) работы упаковки согласно пятому варианту выполнения.

Фиг.20B - схема (2) работы упаковки согласно пятому варианту выполнения.

Фиг.21 - вид в перспективе упаковки 100f согласно шестому варианту выполнения, при виде сзади сверху.

Фиг.22 – вид заготовки упаковки согласно седьмому варианту выполнения.

Подробное описание вариантов выполнения изобретения

[0030] Далее со ссылкой на чертежи описаны варианты выполнения упаковки по изобретению, которое применено к упаковке с шарнирной крышкой. Несмотря на то, что объекты, которые вмещены в упаковку с шарнирной крышкой, к которой применено настоящее изобретение, этим не ограничены, в этом документе описан случай, в котором в упаковке находятся табачные изделия, такие как сигареты с фильтром и сигареты без фильтра. Материалы, формы, относительные положения, и тому подобное, компонентов, описанных в вариантах выполнения, не ограничивают собой объем изобретения, если не изложено иначе.

[0031] <Первый вариант выполнения>

Например, как видно на Фиг.4, в упаковке 100a согласно первому варианту выполнения, малые коробки 3a поднимаются и опускаются ряд за рядом одновременно с открыванием и закрыванием крышки 2a. К тому же, интервалы между малыми коробками 3a образованы посредством соединительных частей 8a, которые соединяют малые коробки 3a. В результате этого, не только сигареты 6 поднимаются ряд за рядом, но также образуются интервалы в направлении вперед-назад. Следовательно, сигареты 6 легче захватываются и извлекаются из упаковки 100a.

[0032] Как видно на Фиг.1A-1D, Фиг.2A-2C, и на подобных чертежах, упаковка 100a согласно первому варианту выполнения представляет собой так называемую упаковку коробчатого типа с шарнирной крышкой, имеющую форму прямоугольного параллелепипеда. Упаковка 100a в основном содержит корпус 1a упаковки, выполняющее функцию вмещающей части, крышку 2a, выполняющую функцию крышечной части, которая соединена с возможностью вращения с корпусом 1a упаковки посредством первого шарнира H1, малые коробки 3a, выполняющие функцию поднимающихся и опускающихся частей, которые поднимаются и опускаются одновременно с открыванием и закрыванием крышки 2a, сочленительную пластину 4a, выполняющую функцию сочленительной части, которая соединена с крышкой 2a и малыми коробками 3a, и язычковую деталь 5a, выполняющую функцию вспомогательной детали, которая способствует подниманию и опусканию сочленительной пластины 4a. Далее в этом документе, кроме отдельно оговоренных случаев, сторона передней поверхности упаковки 100a называется "передней стороной", а сторона задней поверхности называется "задней стороной". Сторона крышки упаковки 100a называется "верхней стороной", а противоположная сторона (нижняя сторона упаковки) называется "нижней стороной". Сторона боковой стенки упаковки 100a называется "боковой стороной" или "поперечным направлением". Упаковка 100a согласно первому варианту выполнения может быть выполнена, например, из бумажного материала, или смолы, но материал упаковки 100a этим не ограничен.

[0033] <<Корпус упаковки>>

Корпус 1a упаковки вмещает сигареты 6 и представляет собой коробчатый корпус, имеющий форму, в которой наклонно вырезана сторона верхнего конца, имеющая форму прямоугольного параллелепипеда, и передняя сторона значительно открыта. Корпус 1a упаковки имеет переднюю стенку 11a корпуса упаковки, заднюю стенку 12a корпуса упаковки, боковые стенки 13a корпуса упаковки, и нижнюю стенку 14a корпуса упаковки. Задняя стенка 12a корпуса упаковки имеет продольную прямоугольную форму. С другой стороны, передняя стенка 11a корпуса упаковки образована так, чтобы размер в высоту был меньше, чем размер в высоту задней стенки 12a корпуса упаковки. Передняя стенка 11a корпуса упаковки и задняя стенка 12a корпуса упаковки обращены друг к другу. Несколько боковых стенок 13a корпуса упаковки соединены с обоими боковыми краями передней стенки 11a корпуса упаковки и обоими боковыми краями задней стенки 12a корпуса упаковки, и каждая из них имеет форму, в которой верхний конец прямоугольника представляет собой криволинейную наклонную сторону. Верхние края 131a боковых стенок 13a корпуса упаковки наклонены так, чтобы сторона, ближайшая к передней стенке 11a корпуса упаковки, опускалась. Нижняя стенка 14a корпуса упаковки имеет прямоугольную форму, и соединена с нижними концевыми краями передней стенки 11a корпуса упаковки, задней стенки 12a корпуса упаковки и боковых стенок 13a корпуса упаковки. Задняя стенка 12a корпуса упаковки образована с первым шарниром H1, язычковой деталью 5a, вторым шарниром H2, и щелями 7a.

[0034] Первый шарнир H1 образован внутри границы между задней стенкой 12a корпуса упаковки и задней стенкой 22a крышки, продолжается над задней частью, выполняет функцию одного из валов вращения крышки 2a, и позволяет третьему шарниру H3 выходить назад, когда крышка 2a открывается и закрывается.

[0035] Язычковая деталь 5a образована от положения вблизи от центра первого шарнира H1 в направлении нижней стороны. Язычковая деталь 5a образована посредством вырезания задней стенки 12a корпуса упаковки вблизи от центра первого шарнира H1 для образования U-образной формы. Язычковая деталь 5a продолжается к задней стенке 22a крышки, и вращается одновременно с открыванием и закрыванием крышки 2a, и кончик поднимается и опускается. К тому же, язычковая деталь 5a имеет внутреннюю поверхность, которая соприкасается с внешней поверхностью сочленительной пластины 4a. Следовательно, когда язычковая деталь 5a вращается одновременно с открыванием и закрыванием крышки 2a, сочленительная пластина 4a, соприкасающаяся с язычковой деталью 5a также поднимается и опускается одновременно с перемещением язычковой детали 5a. Язычковая деталь 5a этого варианта выполнения имеет криволинейный нижний концевой край. Тем не менее, форма язычковой детали 5a конкретно не ограничена, и может быть, например, прямоугольной.

[0036] Второй шарнир H2 образован на нижней стороне по отношению к первому шарниру H1 и язычковой детали 5a, в задней стенке 12a корпуса упаковки, и продолжается над задней частью. Второй шарнир H2 выполняет функцию одного из валов вращения крышки 2a, и позволяет первому шарниру H1 и третьему шарниру H3 выходить назад, когда крышка 2a открывается и закрывается.

[0037] Щели 7a образованы у угловых частей, образованных между задней стенкой 12a корпуса упаковки и боковыми стенками 13a корпуса упаковки, и угловых частей, образованных между задней стенкой 22a крышки и боковыми стенками 23a крышки, и образованы от третьего шарнира H3 ко второму шарниру H2. Щели 7a позволяют первому шарниру H1 и третьему шарниру H3 выходить назад вместе с первым шарниром H1 и вторым шарниром H2, когда крышка 2a открывается и закрывается. К тому же, щели 7a выполняют функцию дополнительного увеличения открывания крышки 2a. Второй шарнир H2 может быть не обеспечен, и могут быть обеспечены только щели 7a. В этом случае, когда крышка 2a открывается и закрывается, функция обеспечения выхода назад первого шарнира H1 и третьего шарнира H3 является худшей по сравнению со случаем, в котором обеспечен второй шарнир H2, но упрощается сборка упаковки.

[0038] В корпусе 1a упаковки, образованном как описано выше, крышка 2a соединена (соединена) с возможностью вращения (с возможностью поворота) с верхним концевым краем задней стенки 12a корпуса упаковки посредством первого шарнира H1.

[0039] <<Крышка>>

Крышка 2a закрывает отверстие корпуса 1a упаковки. Крышка 2a имеет форму коробки, содержащую прямоугольную заднюю стенку 22a крышки, соединенную с первым шарниром H1, верхнюю стенку 24a крышки, несколько прямоугольных боковых стенок 23a крышки, переднюю стенку 20a крышки, и нижнюю стенку 26a крышки. Задняя стенка 22a крышки обращена к передней стенке 20a крышки, но ее площадь гораздо меньше, чем площадь передней стенки 20a крышки. Следовательно, крышка 2a имеет форму коробки, в которой наибольшая часть области на задней стороне является открытой (открыта вся область, не являющаяся задней стенкой 22a крышки). В боковых стенках 23a крышки образованы рабочие части 27a для приведения в действие крышки 2a, когда крышка 2a открывается и закрывается, каждая из которых вырезана в форме полукруга. Сигареты 6 свободно вставляются в отверстие корпуса 1a упаковки и извлекаются из него (с верхней стороны и с передней стороны), когда крышка 2a находится в открытом состоянии. С другой стороны, когда крышка 2a находится в закрытом состоянии, крышка 2a закрыта так, чтобы оборачивать область, не являющуюся задней стенкой, корпуса 1a упаковки, содержащую отверстие корпуса 1a упаковки.

[0040] Третий шарнир H3 образован внутри границы между верхней стенкой 24a крышки и задней стенкой 22a крышки (угловая часть в закрытом состоянии). Третий шарнир H3 образован на верхнем концевом крае задней стенки 22a крышки и продолжается над задней частью. Третий шарнир H3 выполняет функцию одного из валов вращения крышки 2a.

[0041] <<Сочленительная пластина>>

Сочленительная пластина 4a сочленяет крышку 2a и малые коробки 3a, и поднимает и опускает малые коробки 3a одновременно с открыванием и закрыванием крышки 2a. Сочленительная пластина 4a образована из прямоугольной пластины и имеет первый конец, соединенный с задней стенкой 22a крышки и внутренней поверхностью верхней стенки 24a, и второй конец, соединенный с задней стенкой 312a задней малой коробки 33a малых коробок 3a. К тому же, сочленительная пластина 4a образована с прямолинейной согнутой частью 41a, продолжающейся в поперечном направлении, на верхней стороне по отношению к центру в направлении вверх-вниз. Более конкретно, согнутая часть 41a образована в таком положении, чтобы совпадать с нижним концевым краем (кончиком) язычковой детали 5a. Согнутая часть 41a сочленительной пластины 4a имеет плоскую форму, когда крышка 2a находится в закрытом состоянии. С другой стороны, согнутая часть 41a сочленительной пластины 4a согнута так, чтобы крышка 2a падала назад, когда крышка 2a находится в открытом состоянии. Положение согнутой части 41a и длина язычковой детали 5a могут быть отрегулированы для соответствующего изменения величины поднятия малых коробок 3a. В случае, если сочленительная пластина 4a образована из гибкого элемента, сочленительная пластина 4a может быть обернута. В этом случае, согнутая часть 41a может отсутствовать. В случае, если сочленительная пластина 4a образована на гибком элементе, величины поднятия малых коробок 3a могут быть соответствующим образом изменены просто посредством регулировки длины язычковой детали 5a.

[0042] <<Малая коробка>>

Как, в частности, видно на Фиг.2A-2F, малые коробки 3a состоят из передней малой коробки 31a, средней малой коробки 32a и задней малой коробки 33a, и малые коробки 3a переходят друг в друга в направлении вперед-назад через соединительные части 8a. Каждая малая коробка 3a вмещает сигареты 6 в ряду, так, чтобы сигареты 6 были расположены в поперечном направлении, и поднимается и опускается одновременно с открыванием и закрыванием крышки 2a.

[0043] Передняя малая коробка 31a расположена на стороне, ближайшей к передней стенке 11a корпуса упаковки, и вмещает семь сигарет в ряд. Задняя малая коробка 33a расположена на стороне, ближайшей к задней стенке 12a корпуса упаковки, и вмещает семь сигарет в ряд подобно передней малой коробке 31a. Средняя малая коробка 32a расположена между передней малой коробкой 31a и задней малой коробкой 33a, и вмещает шесть сигарет в ряд. Каждая малая коробка 3a имеет переднюю стенку 311a малой коробки, заднюю стенку 312a малой коробки, боковые стенки 313a малой коробки, и нижнюю стенку 314a малой коробки. Как передняя стенка 311a малой коробки, так и задняя стенка 312a каждой малой коробки имеют продолговатую прямоугольную форму и обращены друг к другу. В каждой малой коробке 3a, размер в высоту задней стенки 312a малой коробки больше, чем размер в высоту передней стенки 311a малой коробки. В частности, как видно на Фиг.2B, и Фиг.2C, размер в высоту задней стенки 312a малой коробки больше, чем размер в высоту передней стенки 311a малой коробки на длину, соответствующую размеру в высоту второй соединительной части 82a или третьей соединительной части 83a. Задняя стенка 312a задней малой коробки 33a продолжается к сочленительной пластине 4a и имеет такой же размер в высоту, что и задняя стенка 312a передней малой коробки 31a или средней малой коробки 32a, несмотря на то, что граница со сочленительной пластиной 4a не является четкой. Каждая боковая стенка 313a каждой малой коробки имеет продольную прямоугольную форму и соединена как с боковыми краями передней стенки 311a малой коробки, так и с обоими боковыми краями задней стенки 312a малой коробки. Нижняя стенка 314a каждой малой коробки имеет прямоугольную форму, и соединена с нижним концевым краем передней стенки 311a малой коробки, нижним концевым краем задней стенки 312a малой коробки, и нижними концевыми краями боковых стенок 313a малой коробки. Сочленительная пластина 4a, которая продолжается вверх и образована как единое целое с задней стенкой, продолжается к задней стенке 312a задней малой коробки 33a. К тому же, первая соединительная часть 81a, образованная как единое целое с передней стенкой, продолжается к передней стенке 311a передней малой коробки 31a.

[0044] Соединительные части 8a содержат первую соединительную часть 81a, которая соединяет переднюю стенку 11a корпуса упаковки и переднюю малую коробку 31a, вторую соединительную часть 82a, которая соединяет переднюю малую коробку 31a и среднюю малую коробку 32a, и третью соединительную часть 83a, которая соединяет среднюю малую коробку 32a и заднюю малую коробку 33a. Первая соединительная часть 81a представляет собой прямоугольную пластину, соединенную с верхним концевым краем передней стенки 311a передней малой коробки 31a, и продолжается к передней стенке 11a корпуса упаковки. В первой соединительной части 81a, согнутая часть 811a, продолжающаяся в поперечном направлении, образована вблизи от центра в направлении вверх-вниз. Согнутая часть 811a расположена в положении выше, чем верхний край передней стенки 11a, чтобы передняя малая коробка 31a могла падать вперед. Соединительная область 812a под этой согнутой частью 811a соединена с внутренней поверхностью передней стенки 11a корпуса упаковки. С другой стороны, не являющаяся соединительной область 813a, расположенная на верхней стороне по отношению к согнутой части 811a, имеет верхний концевой край, который продо
