Реферат



264265

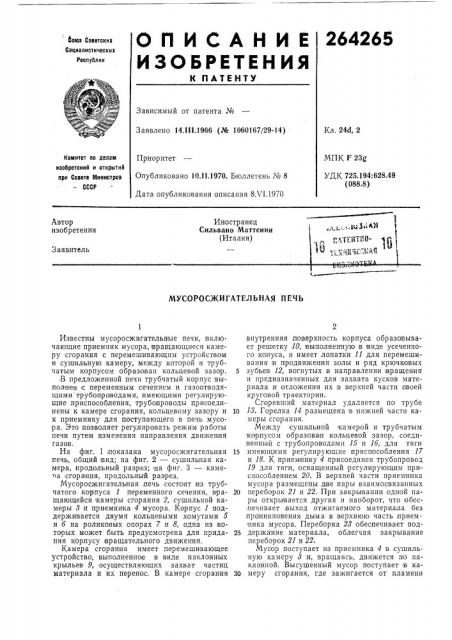

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

Заявлено 14, I I I.1966 (№ 1060167/29-14) Кл. 24d, 2

Комитет по делам ивобретеиий и открытий при Совете Министров

СССР

Приоритет

Опубликовано 10.1 I.1970. Бюллетень ¹ 8

Дата опубликования описания 8Л 1.1970

МПК F 23g

УД К 725.194:628.49 (088.8) Автор изобретения

Иностранец

3 аявитель

МУСОРОСЖИГАТЕЛЬНАЯ ПЕЧЬ

Известны мусоросжигательные печи, включающие приемник мусора, вращающиеся камеру сгорания с перемешивающим устройством и сушильную камеру, между которой и трубчатым корпусом образован кольцевой зазор.

В предложенной печи трубчатый корпус выпол нен с переменным сечением и газоотводящими трубопроводами, имеющими регулирующие .приспособления, трубопроводы присоединены к камере сгорания, кольцевому зазору и к приемнику для поступающего в печь мусора. Это позволяет регулировать режим работы печи путем изменения направления движения газов.

На фиг. 1,показана мусоросжигательная печь, общий вид; на фиг. 2 — сушильная камера, продольный разрез; на фиг. 3 — каме а crop а и ия, пр одольный р аз р ез.

Мусоросжигательная,печь состоит из трубчатого корпуса 1 переменного сечения, вращающейся камеры сгорания 2, сушильной камеры 8 и приемника 4 мусора. Корпус 1 поддерживается двумя кольцевыми хомутами 5 и б на роликовых опорах 7 и 8, одна из которых может быть предусмотрена для придания корпусу вращательного движения.

Камера сгорания имеет перемешивающее устройство, выполненное в виде наклонных крыльев 9, осуществляющих захват частиц материала и их перенос. B камере сгорания внутренняя, поверхность корпуса образовывает решетку 10, выполненную в виде усеченного конуса, и имеет лопатки 11 для перемешивания и продвижения золы и ряд крючковых

5 зубьев 12, вогнутых в направлении вращения и предназначенных для захвата кусков материала и отложения их в верхней части своей круговой траектории.

Сгоревший материал удаляется по трубе

10 18. Горелка 14 размещена в нижней части камеры сгорания.

Между сушильной камерой и трубчатым корпусом образован кольцевой зазор, соединенный с трубопроводами 15 и lб, для тяги

15 имеющими регулирующие приспособления 17 и 18. К приемнику 4.присоединен трубопровод

19 для тяги, оснащенный регулирующим приспособлением 20. В верхней части приемника мусора размещены д ве пары взаимосвязанных

20 переборок 21 и 22. При закрывании одной пары открывается другая и наоборот, что обеспечивает,выход отжигаемого материала без проникновения дыма в верхнюю часть приемника мусора. Переборка 28 обеспечивает под25 держание материала, облегчая закрывание переборок 21 и 22.

Мусор поступает из приемника 4 в сушильную камеру 8 .и, вращаясь, движется по наклонной. Высушенный мусор поступает la каЗО меру сгорания, где зажигается от пламени

264265 уже сгорающего материала. Наклонные крылья 9 осуществляют перемещение частиц материала, поддерживая тем самым процесс гор ения.

Когда материал достигает решетки 10, зола через решетку попадает на лопатки 11, которые перемешивают ее. Неполностью сгоревшие куски, задержанные решеткой 9, поднимаются вверх и снова сбрасываются крючковатыми зубьями 12, которые способствуют процессу полного сгорания, после чего сгоревший материал удаляется по трубе 18, При нормальных эксплуатационных условиях дым выпускается по трубопроводам 15 и 19 при соответствующем регулировании приспособлений 17 и 20. B случае понижения температуры усиливается тяга через трубопровод 19.в случае повышения — через трубопровод 15.

При необходимости осуществляется пол ное закрывание одного из двух регулирующих приспособлений -17 или 20.

В случае черезмерного увеличения температуры печи тягу осуществляют частично через трубопровод 1б или обеспечивают ускоренную подачу материала.

Предмет изобретения

Мусоросжигательная печь, включающая

10 приемник мусора, вращающиеся камеру сгорания с перемешивающим устройством и сушильную камеру, между которой и трубчатым корпусом образован кольцевой зазор, отличающаяся тем, что, с целью обеспечения

15 возможности изменения режима работы печи путем изменения направления движения газов, ее трубчатый корпус выполнен с переменным сечением и газоотводящими, имеющими регулирующие приспособления трубопровода20 ми, присоединенными к камере сгорания, кольцевому зазору и приемнику для поступающего .в печь мусора.
