Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству управления отображением и к способу управления отображением. Настоящее изобретение относится, в частности, к устройству управления отображением и к способу управления отображением, которые используются в устройстве формирования изображения.

Уровень техники

Создание устройства формирования изображения более эффективным и более компактным является предпочтительным, особенно это касается цифровой камеры.

В последние годы, была разработана так называемая «цифровая однообъективная камера», которая является малогабаритной и имеет взаимно заменяемый объектив, и так называемая компактная цифровая камера также получила большую популярность. Цифровая однообъективная камера и компактная цифровая камера (они здесь и далее упоминаются как «цифровая камера» для краткости) малы по размеру и имеют незначительный вес и, таким образом, пользователь устройства формирования изображения (в дальнейшем соответственно упоминается как «пользователь» для краткости) может легко выполнять фотографирование с помощью этих устройств формирования изображений.

В цифровой камере, визуализация выполняется посредством фотоэлектрического преобразования, осуществляемого элементом формирования изображения. В связи с этим, как правило, цифровая камера включает в себя блок отображения, отображающее фотографический объект, который пользователь хочет сфотографировать.

Устройство формирования изображения также оснащено блоком отображения, например, расположенный на тыльной поверхности основного корпуса и т.п., который является подвижным для фотографирования с разных направлений. Кроме того, в PTL 1, как описано ниже, приведено описание способа предоставления дополнительной информации, которая отображается вместе с захваченным изображением, и переключается в соответствии с состоянием перемещения блока отображения.

Список ссылочных материалов

Патентный документ

[PTL 1]

Нерассмотренная опубликованная патентная заявка Японии №2005-123908

Раскрытие изобретения

Техническая задача

В связи с этим, в отношении устройства формирования изображения, существует потребность в способе выполнении фотографирования, в котором, тело пользователя, использующего устройство формирования изображения, включается в состав фотографического объекта. Например, возможен случай, в котором пользователь выполняет фотографирование с объективом устройства формирования изображения, который обращен к нему/ней, одновременно удерживая устройство обработки изображений рукой.

Например, в случае, когда блок отображения, входящий в состав устройства формирования изображения, закреплен подвижно, пользователь может выполнять фотографирование, глядя на изображение, относящееся к фотографическому объекту (здесь и далее соответственно упоминается как «изображение фотографического объекта»), которое отображается в блоке отображения, если блок отображения имеет возможность быть направленным к лицу пользователя. Однако когда блок отображения обращен к пользователю, то это уменьшает уровень комфортного управления устройством формирования изображения, так как кнопки, клавиши и т.п.расположены на тыльной части и т.п.устройства формирования изображения, что усложняет процесс эксплуатации.

Затем, желательно, облегчить процесс фотографирования, в котором пользователь устройства формирования изображения включает в состав фотографического объекта себя самого.

Решение технической задачи

Контроллер устройства отображения включает в себя схему, выполненную с возможностью вызова отображения, устройством отображения, информации автопортретного фотографирования в ответ на прием указания, что устройство отображения и блок формирования изображения имеют заданное позиционное соотношение.

Способ управления отображением включает в себя этапы, на которых:

принимают указание, что устройство отображения и блок формирования изображения имеют заданное позиционное соотношение; и

отображают с помощью схемы управления отображением информацию автопортретного фотографирования в ответ на прием указания.

Энергонезависимый машиночитаемый носитель информации хранит инструкции, вызывающие, при их исполнении схемой обработки, выполнение схемой обработки способа управления отображением, содержащего этапы, на которых:

принимают указание, что устройство отображения и блок формирования изображения имеют заданное позиционное соотношение; и

отображают с помощью схемы управления отображением информацию автопортретного фотографирования в ответ на прием указания.

Полезные эффекты

В соответствии, по меньшей мере, с одним вариантом осуществления, фотографирование, в котором пользователь включает в фотографический объект автопортрет, может быть легко осуществлено.

Краткое описание чертежей

Фиг. 1А представляет собой вид спереди, иллюстрирующий один пример устройства формирования изображения, в котором используется устройство управления отображением, в соответствии с вариантом осуществления настоящего изобретения применяется.

Фиг. 1В представляет собой вид сзади, иллюстрирующий один пример устройства формирования изображения, в котором используется устройство управления отображением, в соответствии с вариантом осуществления настоящего изобретения применяется.

Фиг. 1С представляет собой схематический вид, иллюстрирующий состояние, в котором поверхность отображения блока отображения устройства формирования изображения, показанного на фиг. 1А и 1В, обращена в сторону фотографического объекта.

Фиг. 2А показывает блок-схему, иллюстрирующую схему конфигурации устройства управления отображением в соответствии с вариантом осуществления настоящего изобретения.

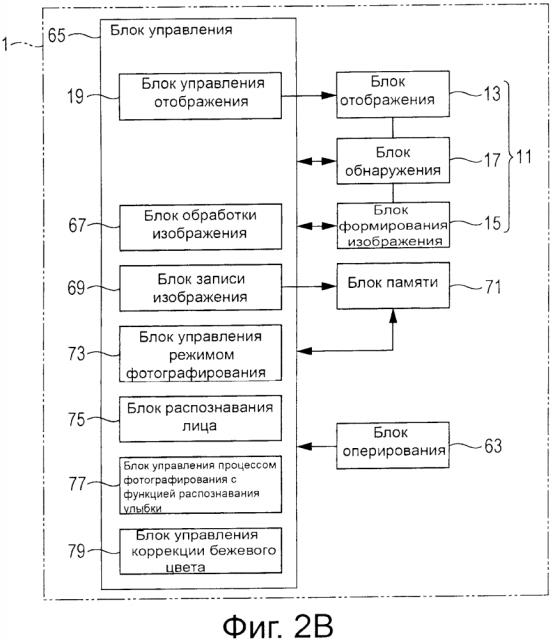

Фиг. 2В показывает блок-схему, иллюстрирующую один пример конфигурации устройства формирования изображения, в котором использовано устройство управления отображением в соответствии с вариантом осуществления настоящего изобретения.

Фиг.3А представляет собой схематический вид, иллюстрирующий один пример конфигурации блока обнаружения в устройстве формирования изображения, в котором используется устройство управления отображением в соответствии с вариантом осуществления настоящего изобретения.

Фиг. 3В изображает схематический вид, иллюстрирующий один пример конфигурации блока обнаружения в устройстве формирования изображения, в котором используется устройство управления отображением в соответствии с вариантом осуществления настоящего изобретения.

Фиг. 3С представляет собой вид сбоку слева, иллюстрирующий состояние, в котором блок отображения находится в процессе поворота по отношению к корпусу основного корпуса.

Фиг. 4А представляет собой вид спереди, иллюстрирующий состояние, в котором обе поверхности отображения блока отображения и поверхность формирования изображения элемента формирования изображения направлены на фотографический объект.

Фиг. 4В - показан вид сверху, иллюстрирующий состояние, в котором обе поверхности отображения блока отображения и поверхность формирования изображений элемента формирования изображения направлены на фотографический объект.

Фиг. 4С представляет собой вид сбоку слева, иллюстрирующий состояние, в котором обе поверхности отображения блока отображения и поверхность формирования изображения элемента формирования изображения направлены на фотографический объект.

Фиг. 5А - показан вид изображения, иллюстрирующий пример изображения, отображаемого на блоке отображения в состоянии, когда направление отображения блока отображения и направление формирования изображения блока формирования изображения являются приблизительно антипараллельными друг с другом.

Фиг. 5В представляет собой вид изображения, иллюстрирующий другой пример изображения, отображаемого в блоке отображения в состоянии, в котором направление отображения блока отображения и направление формирования изображения блока формирования изображения являются приблизительно антипараллельными друг с другом.

Фиг. 6А показывает вид изображения, иллюстрирующий пример изображения, отображаемого в блоке отображения в состоянии, в котором направление отображения блока отображения и направление формирования изображения блока формирования изображения приблизительно параллельны друг с другом.

Фиг. 6В показывает блок-схему, иллюстрирующую один пример обработки в устройстве управления отображением в соответствии с вариантом осуществления настоящего изобретения.

Фиг. 7А представляет собой вид сзади, иллюстрирующий один пример устройства формирования изображения, в котором используется устройство управления отображением в соответствии со вторым вариантом осуществления.

Фиг. 7В изображает схематический вид, иллюстрирующий состояние, в котором поверхность отображения блока отображения устройства формирования изображения, показанного на фиг. 7А, обращена на фотографический объект.

Фиг. 8А показывает вид изображения, иллюстрирующий пример экрана настройки, который отображается, когда пользователь прикасается к иконке, отображаемой на блоке отображения.

Фиг. 8В показывает блок-схему алгоритма, иллюстрирующую один пример процесса обработки, который выполняется путем прикосновения к иконке, отображаемой на блоке отображения.

Фиг. 9А представлен вид, иллюстрирующий предпочтительное расположение одной или более из отображаемых на блоке отображения иконок.

Фиг. 9В изображает схематический вид, иллюстрирующий относительное позиционное соотношение между рукой пользователя и устройством формирования изображения, во время выполнения самостоятельной портретной съемки.

Фиг. 10А представляет собой вид сзади, иллюстрирующий один пример устройства формирования изображения, в котором используется устройство управления отображением в соответствии с третьим вариантом осуществления.

Фиг. 10В изображает схематический вид, иллюстрирующий состояние, в котором поверхность отображения блока отображения устройства формирования изображения, показанного на фиг. 10А, обращена на фотографический объект.

Фиг. 10С является видом изображения, иллюстрирующим пример экрана установки, который отображается при нажатии функциональной кнопки, отображаемой на блоке отображения.

Фиг. 11А показывает блок-схему алгоритма, иллюстрирующий один пример процесса обработки, который предназначается для выполнения посредством нажатия на функциональную кнопку, расположенную на блоке отображения.

Фиг. 11В показывает блок-схему алгоритма, иллюстрирующую один пример процесса обработки при нажатии на функциональные кнопки, расположенные в блоке отображения.

Фиг. 12А изображает схематический вид, иллюстрирующий другой вариант осуществления, в котором блок отображения соединен с корпусом основного корпуса.

Фиг. 12В изображает схематический вид, иллюстрирующий другой вариант осуществления, в котором блок отображения соединен с корпусом основного корпуса.

Фиг. 12С изображает схематический вид, иллюстрирующий другой вариант осуществления, в котором блок отображения соединен с корпусом основного корпуса.

Фиг. 13А изображает схематический вид, иллюстрирующий другой вариант осуществления, в котором блок отображения соединен с корпусом основного корпуса.

Фиг. 13В изображает схематический вид, иллюстрирующий другой вариант осуществления, в котором блок отображения соединен с корпусом основного корпуса.

Фиг. 13С изображает схематический вид, иллюстрирующий другой вариант осуществления, в котором блок отображения соединен с корпусом основного корпуса.

Осуществление изобретения

Далее приводится описание вариантов осуществления устройства управления отображением и способа управления отображением. Описания предоставляются в следующей последовательности.

1. Первый вариант осуществления

1-1. Описание конфигурации устройства формирования изображения

1-1-1. Пример конфигурации блок обнаружения

1-1-2. Пример отображения изображения на блоке отображения

1-2. Один пример обработки в устройстве управления отображением

2. Второй вариант осуществления

2-1. Описание конфигурации устройства формирования изображения

2-2. Схема работы устройства формирования изображения

2-3. Один пример обработки в устройстве управления отображением

2-4. Расположение иконок

3. Третий вариант осуществления

3-1. Описание конфигурации устройства формирования изображения

3-2. Схема работы устройства формирования изображения

3-3. Один пример обработки в устройстве управления отображением

4. Примеры модификации

Кроме того, варианты осуществления, описанные ниже, являются подходящими конкретными примерами устройства управления отображением и способа управления отображением. Различные ограничения, которые технически предпочтительны, приведены в нижеследующем описании, но они специально не ограничивают настоящее изобретение, если не существует указание на данное ограничение, примеры устройства управления отображением и способа управления отображением не ограничиваются вариантом осуществления, описанным ниже.

1. Первый вариант осуществления

Соответствующий конкретный пример устройства управления отображением и способа управления отображением в соответствии с настоящим изобретением описаны ниже, где в качестве примера рассматривается цифровая камера. Как очевидно из нижеследующего описания, примеры применения устройства управления отображением и способа управления отображением в соответствии с настоящим изобретением не ограничиваются цифровой камерой.

1-1. Описание конфигурации устройства формирования изображения

Фиг. 1А представляет собой вид спереди иллюстративного одного примера устройства формирования изображения, в котором используется устройство управления отображением в соответствии с настоящим изобретением.

Как показано на фиг. 1А, устройство 1 формирования изображения, например, выполнено с возможностью включать в себя основной корпус 1b и блок 1r линз. Блок 15 формирования изображения, который включает в себя элемент формирования изображения для преобразования света от фотографического объекта в электрический сигнал, расположен внутри корпуса 10 основного корпуса 1b. Блок 1r линз включает в себя группу линз для формирования изображения, относящегося к фотографическому объекту, на поверхности формирования изображения элемента изображения.

Блок 1r линз, например, является присоединяемым к или отсоединяемым от основного корпуса 1b. В случае, когда Блок 1r линз является присоединяемым к или отсоединяемым от основного корпуса 1b, пользователь может выбрать оптимальный блок линз из нескольких видов блока линз в соответствии с фотографической обстановкой и т.п. Основной корпус 1b и блок 1r линз, конечно, могут быть интегрированы в единое целое.

Фиг. 1В представляет собой вид сзади, иллюстрирующий один пример устройства формирования изображения, в котором применяется устройство управления отображением в соответствии с вариантом осуществления настоящего изобретения.

Как показано на фиг. 1В, группа 61 функциональных кнопок и блок 13 отображения, например, расположены на тыльной поверхности основного корпуса 1b.

Группа 61 функциональных кнопок, например, включает в себя так называемую крестовый ключ 61а и кнопки 61b-61d. Группа 61 функциональных кнопок, например, используется для выполнения операции меню, выбора режима фотографирования, который соответствует обстановке, и выбора данных изображения, отображаемые в виде миниатюрного изображения.

Кроме того, спусковая кнопка R, как правило, расположена, например, на верхней поверхности основного корпуса 1b и дополнительно на правой стороне, если смотреть со стороны тыльной поверхности устройства 1 формирования изображения. Когда предполагается, что пользователь устройства 1 обработки изображений является правшой, то данное расположение обеспечивает для пользователя комфортные условия управления спусковой кнопкой R, удерживая устройство 1 формирования изображения в своей доминирующей руке.

Блок 13 отображения, например, представляет собой дисплей, такой как жидкокристаллический дисплей (жидкокристаллический дисплей (LCD)) и органический EL (электролюминесцентный: эффект электролюминесценции) дисплей. Фотографическое изображение объекта, полученное посредством фотоэлектрического преобразования элемента изображения, отображается на блоке 13 отображения. Кроме того, например, установка значений различных параметров, используемых для фотографирования, отображаются на блоке 13 отображения в виде одной или нескольких иконок при выполнении операции меню и т.п., когда это необходимо. Кроме того, иллюстрация фотографического изображения объекта, полученного с помощью элемента изображения, опускается на фиг. 1В, с целью недопущения усложнения показана на чертеже. Это также верно для следующего описания.

Фиг. 1С представляет собой схематический вид, иллюстрирующий состояние, в котором поверхность дисплея блока отображения устройства формирования изображения, показанная на фиг. 1А и 1В, обращена к фотографическому объекту.

Блок 13 отображения, например, соединен с корпусом 10 основного корпуса 1b с помощью шарнира h1 и тому подобное. Например, как показано на фиг. 1С, блок 13 отображения может осуществлять свободное вращательное перемещение по отношению к корпусу 10 основного корпуса 1b. Как показано на фиг. 1С, пользователь может проверить фотографическое изображение объекта и тому подобное, в состоянии, когда блок 15 формирования изображения, включающий в себя элемент изображения, поворачивается к лицу пользователя посредством поворота блока 13 отображения таким образом, что поверхность дисплея блока 13 отображения направлена в сторону фотографического объекта.

Фиг. 2А показывает блок-схему, иллюстрирующую схему конфигурации устройства управления отображением в соответствии с вариантом осуществления настоящего изобретения.

Как показано на фиг. 2А, устройство 11 управления отображением в соответствии с вариантом осуществления настоящего изобретения, включает в себя блок 17 обнаружения. Блок 17 обнаружения обнаруживает наличие или нет заданного взаимодействия между блоком 13 отображения и блоком 15 формирования изображения. Блок 17 обнаружения подробно описан ниже. В соответствии с настоящим изобретением, по меньшей мере, один из элементов информации, относящейся к автоматической записи фотографического изображения объекта, полученного посредством блока формирования изображения, и элемент информации, относящейся к компенсации фотографического изображения объекта, полученного посредством блока формирования изображения, отображается на устройстве отображения в соответствии с результатом обнаружения посредством блока обнаружения.

Фиг. 2В показывает блок-схему, иллюстрирующую один пример конфигурации устройства формирования изображения, в котором используется устройство управления отображением в соответствии с вариантом осуществления настоящего изобретения.

Блок 15 формирования изображения включает в себя фоточувствительный элемент, такой как CCD (устройство с зарядовой связью) и CMOS (комплементарный металло-оксидный полупроводник), и получает сигнал изображения, относящийся к фотографическому объекту, с помощью фотоэлектрического преобразования. Сигнал изображения, относящийся к фотографическому объекту, полученный блоком 15 формирования изображения, выводится в блок 65 управления, который описан ниже.

Блок 63 оперирования включает в себя различные кнопки, такие как группа 61 функциональный кнопок, описанная выше, и спусковую кнопку R. Блок 63 оперирования работает как пользовательский интерфейс для обеспечения функционирования устройства 1 формирования изображения. Блок 63 оперирования может включать в себя внешнее устройство управления, такое как, пульт дистанционного управления. Управляющий сигнал, принятый блоком 63 оперирования, который генерируется в ответ на операцию, введенную пользователем, выводится в блок 65 управления, который описан ниже.

Блок 65 управления представляет собой устройство обработки, включающее в себя процессор. Блок 65 управления, например, выполнен с возможностью включать в себя цифровой сигнальный процессор (DSP) и CPU (центральный процессор). Блок 65 управления управляет каждым блоком устройства 1 формирования изображения и вырабатывает, например, результирующий сигнал обработки в ответ на операцию ввода в блоке 63 оперирования.

Блок 65 управления, например, включает в себя блок 19 управления устройством отображения, блок 67 обработки изображений, блок 69 записи изображения, блок 73 управления режима фотографирования, блока 75 обнаружения лица, блок 77 управления фотографированием улыбающегося лица, блок 79 управления цветом лица (также называемый как блок управления бежевым цветом) и другие. Блок 19 управления отображением, блок 67 обработки изображения, блок 69 записи изображения, блок 73 управления режимом фотографирования, блок 75 обнаружения лица, блок 77 управления фотографированием улыбающегося лица и блок 79 управления цветом лица будут последовательно описаны ниже.

Блок 19 управления отображением выполняет управление отображением для отображения различных данных в блоке 13 отображения. Данные изображения, относящиеся к фотографическому объекту, полученные посредством блока 15 формирования изображения, описываются в качестве примера данных, отображаемых в блоке 13 отображения. Пользователь может обратиться к блоку 13 отображения и, таким образом, может проверить текущее состояние фотографического объекта, путем последовательного отображения данных изображения, относящиеся к фотографическому объекту, в блоке 13 отображения.

Иконки, указывающие на величину оставшегося заряда батареи и т.п., установочные параметры при фотографировании и т.п., перечислены в качестве примеров в дополнение к данным, отображаемым в блоке 13 отображения. Использование и не использование стробоскопа, скорости затвора, диафрагмы, чувствительность ISO, например, перечислены как параметры в использовании для фотографирования. Кроме того, параметр, используемый для фотографирования, включает в себя также параметр, который используется для фотографирования (далее по тексту, автопортрет для удобства), в котором тело пользователя, который использует устройство 1 формирования изображений, включено в состав фотографического объекта. Как описано ниже, автоспуск и обнаружение лица, так называемое «Распознавание улыбки», так называемое «компенсация бежевого цвета» (или компенсация цвета лица и т.п.), например, перечислены как параметры в использовании для фотосъемки автопортрета.

Блок 67 обработки изображения выполняет обработку заданного сигнала по отношению к сигналу изображения, относящегося к фотографическому объекту, который выводится из блока 15 формирования изображения и вырабатывает сигнал изображения после обработки сигнала. Например, цифровая регулировка усиления, гамма-коррекция, коррекция цвета, компенсация контрастности и т.п. перечислены в качестве обработки сигнала по отношению к сигналу изображения, относящегося к фотографическому объекту.

Блок 69 записи изображения сжимает обработанный сигнал изображения, который выводится из блока 67 обработки изображения, используя способ кодирования со сжатием, такой как JPEG (Объединенная группа экспертов в области фотографии), и выводит данные после сжатия. Данные изображения, которые выводится из блока 69 записи изображения, сохраняются, например, в запоминающем устройстве 71.

Запоминающее устройство 71, например, включает в себя внешнее запоминающее устройство, присоединяемое к и отсоединяемое от устройства 1 формирования изображения, и внутреннее запоминающее устройство, установленное внутри основного корпуса. Данные изображения, полученные посредством фотографирования, сохраняются в запоминающем устройстве 71. Данные изображения сохраняются на любом запоминающем устройстве или внешнем запоминающем устройстве, или внутреннем запоминающем устройстве, например, пользователь может произвольно выполнить настройку и выбрать одно из двух.

Кроме того, программа для выполнения различных арифметических операций обработки и для управления каждым блоком устройства 1 формирования изображения, например, сохраняется в RAM (запоминающее устройство с произвольной выборкой) и ROM (постоянное запоминающее устройство), которые расположены в блоке 65 управления, запоминающее устройство 71 и т.п. соединены с блоком 65 управления. Примерами запоминающего устройства 71 являются жесткий диск, флэш-память, оптический диск, магнитооптический диск, MRAM (Магниторезистивная память с произвольной выборкой) и т.п.

Блок 73 управления режимом фотографирования выполняет управление процессом записи данных изображения, который зависят от режима фотографирования, выбранного пользователем. Покадровая съемка (запись данных изображения для каждого одного кадра), непрерывная съемка, фотосъемка с использованием автоспуска и т.п., например, представляют собой примеры установок режима фотографирования.

Блок 75 определения лица определяет конкретный объект из данных изображения, относящиеся к фотографическому объекту, полученные с помощью блока 15 формирования изображения, например, используя сопоставления с образцом и тому подобное. Здесь конкретный объект, например, является лицом человека или животным, находящийся в фотографическом объекте. Таким образом, блок 75 определения лица определяет одно или более лиц, включенных в состав данных изображения, относящиеся к фотографическому объекту.

Пользователь может выбрать настройки обнаружения лица, выполняя операцию ввода на операционном блоке 63, и может выбрать между состоянием «включено» или состоянием «выключено», в соответствии с установочным значением распознавания лица.

Блок 77 управления фотографирования улыбающегося лица выполняет определение наличие на обнаруженном лице посредством блока 75 определения лица, улыбки. Блок 77 управления фотографирования улыбающегося лица осуществляет управление автоматической записью данных изображения, в случае, когда лицо, определенное блоком 75 определения лица, имеет улыбающееся лицо. Таким образом, функция автоматического выполнения записи данных изображения в соответствии с результатом определения наличия у фотографического объекта улыбки, называется как функция «распознавание улыбки». Функция «распознавание улыбки» также может автоматически работать в режиме фотографирования, когда все обнаруженные лица улыбаются. Кроме того, функция «распознавание улыбки» может работать в режиме, где все лица определены.

Пользователь может установить функцию «распознавание улыбки», выполняя операцию ввода на операционном блоке 63, и может выбрать между состоянием «включено» или состоянием «выключено» как значение параметра функции «распознавание улыбки». Пользователь может дополнительно установить режим работы, при котором определяется момент съемки, когда фотографический объект улыбаться, чтобы выполнить запись данных изображения, в случае, когда выбрано состояние «ВКЛ» в качестве значения параметра функции «распознавание улыбки». В частности, пользователь, например, может дополнительно установить параметр, определяющий наличие «широкой улыбки», «обычной улыбки», «ухмылки» или т.п.в качестве установочного значения функции «распознавание улыбки».

Блок 79 управления цветом лица выполняет компенсацию записанных данных изображения, таким образом, что кожа лица выглядит гладкой. Компенсация данных изображения, конкретно относящиеся к коже лица человека, упоминается как «компенсация бежевого цвета» или «компенсации цвета лица». То есть, блок 79 управления цветом лица, например, выполняет обработку данных, относящиеся к лицу человека, определенных блоком 75 определения лица, и, таким образом, выполняет компенсацию записанных данных изображения, таким образом, что лицо фотографируемого человека выглядит гладким. В частности, блок 79 управления цветом лица выполняет удаление шума из данных, относящихся к лицу человека, поэтому поверхностные черты лица и цвет лица не выглядят неестественными.

Пользователь может выбрать настройки режима компенсации цвета лица, выполняя операцию ввода на операционном блоке 63 и может выбрать между состоянием «включено» и состоянием «выключено», как установочное значение режима «компенсация цвета лица». Пользователь может дополнительно установить величину компенсации режима «компенсации цвета лица» в случае, когда выбрано состояние «ВКЛ» как установочное значение режима «компенсации цвета лица». В частности, пользователь, например, может дополнительно установить степень компенсации как «сильную», «среднюю», «слабую» или тому подобное, как установочную величину режима «компенсации цвета лица».

1-1-1. Пример конфигурации блок обнаружения

Далее приведено описание примера конфигурации блока 17 обнаружения и одного примера работы блока 17 обнаружения. Как описано выше, блок 17 обнаружения определяет, существует ли или нет заданную взаимосвязь между блоком 13 отображения и блоком 15 формирования изображения.

В данном случае, заданная взаимосвязь, например, относится к относительной позиционной связи между блоком 13 отображения и блок 15 формирования изображения. В частности, блок 17 обнаружения, например, определяет, направлены ли или нет обе поверхности дисплея блока 13 отображения и поверхность визуализации фоточувствительного элемента в сторону фотографического объекта. То есть, заранее определенная взаимосвязь представляет собой взаимосвязь, при которой фотографический объект может быть проверен на блоке 13 отображения. Таким образом, например, блок 17 обнаружения определяет угол поворота блока 13 отображения по отношению к корпусу 10 основного корпуса 1b, и направление отображения блока 13 отображения, в случае, когда блок 13 отображения имеет свободное вращательное движение по отношению к корпусу 10 основного корпуса 1b.

В случае, когда оба направление отображения блока 13 отображения и направление формирования изображения блока 15 формирования изображения являются направлением на фотографический объект, посредством поворота или перемещением блока 13 отображения по отношению к корпусу 10 основного корпуса 1b, пользователь может определить, выполняется ли съемка, при которой его/ее тело находится в фотографическом объекте. Таким образом, в соответствии с настоящим изобретением, предполагается, что пользователь выполняет фотографирование, при котором его/ее тело находится в области фотографического объекта, основываясь на том, что блок отображения и блок формирования изображения находятся в предопределенном расположении.

Фиг. 3А и 3В представляют собой схематические изображения, иллюстрирующие один пример конфигурации блока обнаружения в устройстве формирования изображения, в котором используется устройство управления отображением в соответствии с вариантом осуществления настоящего изобретения. Фиг. 3А представляет собой вид, иллюстрирующий тыльную поверхность устройства 1 формирования изображения, где применяется устройство 11 управления отображением в соответствии с вариантом осуществления настоящего изобретения. Фиг. 3В является вид сбоку слева, иллюстрирующий устройство 1 формирования изображения, в котором применяется устройство 11 управления отображением в соответствии с вариантом осуществления настоящего изобретения.

Как показано на фиг. 3А и 3В, блок 17 обнаружения, например, включает в себя набор из датчика 17а магнитного поля и магнита 17b. Датчик 17а магнитного поля, например, расположен внутри корпуса 10 основного тела 1b и магнит 17b, например, расположен внутри блока 13 отображения. Конечно, датчик 17а магнитного поля может быть расположен внутри блока 13 отображения и магнит 17b может быть расположен внутри корпуса 10 основного корпуса 1b.

Датчик 17а магнитного поля представляет собой датчик, который включает в себя, например, датчик Холла. В датчике 17а магнитного поля есть цифровой датчик, вырабатывающий логический сигнал, величина которого зависит от наличия магнитного поля (отсутствует различие между «плотностью магнитного потока» и «магнитным полем» в данном описании), и датчика, вырабатывающий аналоговый сигнал, величина которого пропорциональна значению размера магнитного поля. Как только обнаруживается наличие или отсутствие заранее заданного расположения блока 13 отображения и блока 15 формирования изображения, любой цифровой датчик или аналоговый датчик используется в качестве датчика 17а магнитного поля.

Теперь, когда пользователь намерен сфотографировать фотографический объект, который не захватывает его/ее тело, поверхность визуализации фоточувствительного элемента обращено к фотографическому объекту, и лицо пользователя и поверхность дисплея блока 13 отображения, которые расположены напротив поверхности визуализации, обращены друг к другу. Другими словами, направление отображения блока 13 отображения и направление визуализации блока 15 формирования изображения примерно антипараллельны друг другу. На фиг. 3В, направление отображения блока 13 отображения схематично показано стрелкой D3, и направление формирования изображения блока 15 формирования изображения схематически показано стрелкой D5.

Фиг. 3С представляет собой вид сбоку слева, иллюстрирующий состояние, в котором, поворот блока отображения по отношению к корпусу основного корпуса находится в процессе.

Как показано стрелкой на фиг. 3С, когда блок 13 отображения поворачивается по отношению к корпусу 10 основного корпуса 1b, таким образом, что поверхность отображения блока 13 отображения обращена к фотографическому объекту, также магнит 17b перемещается, так как блок 13 отображения поворачивается. Когда это будет сделано, так как магнит 17b перемещается, магнитное поле в непосредственной близости от датчика 17а магнитного поля также изменяется при повороте блока 13 отображения. Аналогично, блок 13 отображения может быть прикреплен к корпусу 10 на стороне шарнира (влево или вправо) таким образом, что поверхность дисплея поворачивается вокруг левой (или правой) стороны корпуса 10 до датчика 17а магнитного поля, который в этом варианте установлен на левой (или правой) стороне корпуса 10, обнаруживает магнит 17b (также установлен слева или справа от блока 13 отображения). При выполнении обнаружения, известно, что поверхность дисплея блока 13 отображения обращена к фотографическому объекту.

Фиг. 4А представляет собой вид спереди, иллюстрирующий состояние, в котором обе поверхность визуализации блока отображения и поверхность формирования изображения фоточувствительного элемента направлены в сторону фотографического объекта. Фиг. 4В показывает вид сверху, иллюстрирующий состояние, в котором обе поверхность визуализации блока отображения и поверхность формирования изображения фоточувствительного элемента направлены в сторону фотографического объекта. Фиг. 4С представляет собой вид сбоку слева, иллюстрирующий состояние, в котором обе поверхность визуализации блока отображения и поверхность формирования изображения фоточувствительного элемента направлены в сторону фотографического объекта.

На фиг. 4С направление отображения блока 13 отображения схематично показано стрелкой D3 и направление формирования изображения блока 15 формирования изображения схематически показано стрелкой D5. Как показано на фиг. 4С, в состоянии, когда оба направление отображения блока 13 отображения и поверхность формирования изображения фоточувствительного элемента направлены в сторону фотографического объекта, направление отображения блока 13 отображения и направление формирования изображения блока 15 формирования изображения являются приблизительно параллельными друг с другом.

Здесь, например, когда магнитный момент магнита 17b параллелен направлению отображения (направление обозначено стрелкой D3) блока 13 отображения, направление магнитного поля в непо
